DISPOSITIVOS DE INTERTRAVAMENTO

Chave de segurança com atuador separado e bloqueio

Esta chave tem a mesma aplicação dos modelos
anteriores com um acessório adicional que é a parte
do bloqueio que efetua o travamento do atuador por
meio de um solenoide.

Esta chave possui uma propriedade de supervisão do
sistema que indica que o atuador está travado.

A aplicabilidade desta chave é a de ser utilizada para
movimentos que após o comando de parada resulte
ainda em inercia do movimento perigoso.

Esta chave tem o bloqueio sendo por atuação
mecânica ou elétrica.

Na chave de atuação mecânica, ao se inserir o atuador na chave ela irá travar o atuador
mecanicamente, dependendo assim da energização do solenoide para destravar o
atuador.

Já a chave de atuação elétrica, após a introdução do atuador, ele só será travado quando
se energizar o solenoide e só será destravado quando for retirada a energia do solenoide.

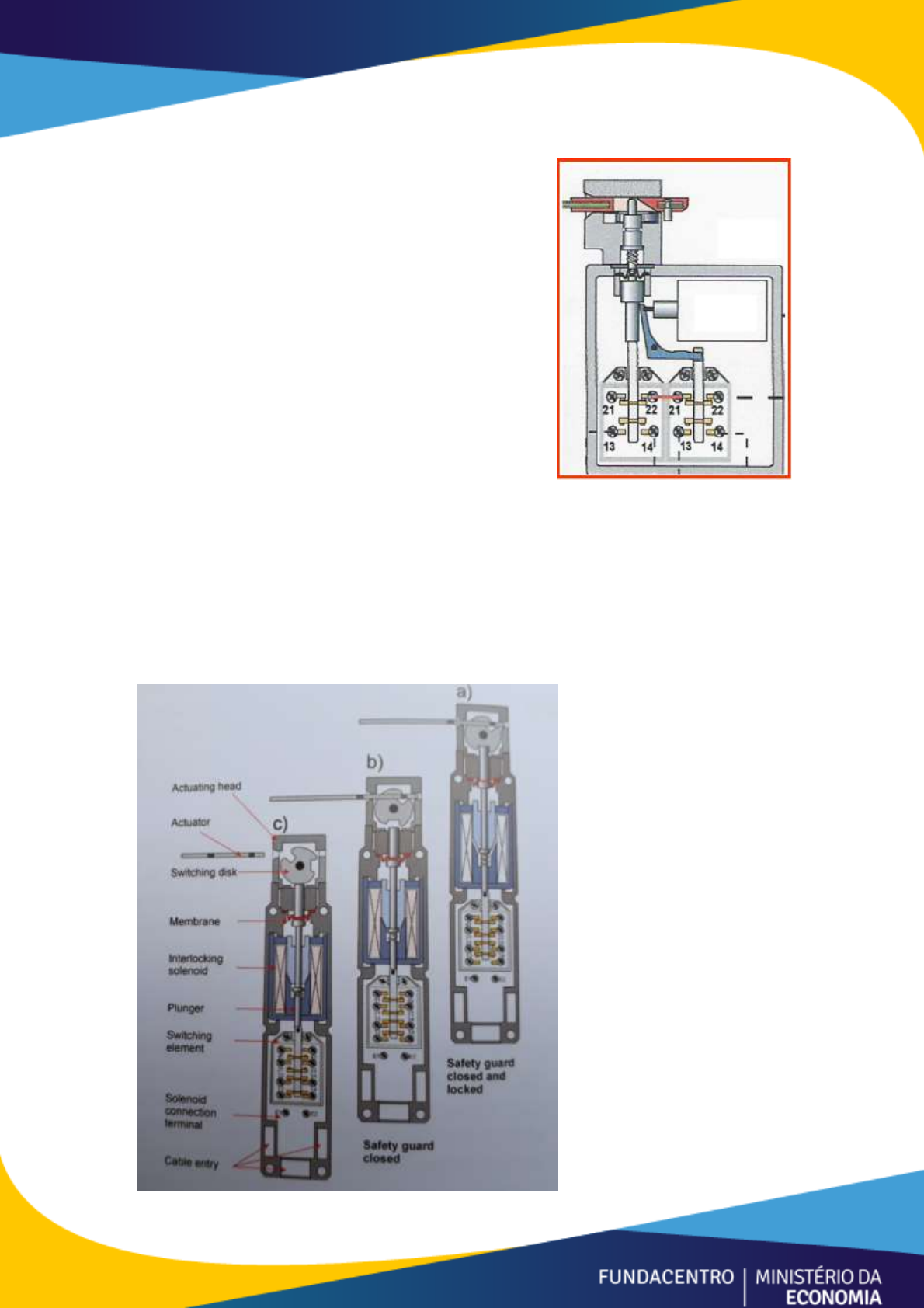

Esta chave possui três pontos
bem definidos com relação a
parte do acionamento, que
seria relativo ao
intertravamento, sendo que
se o atuador estiver fora,
significa porta aberta (c),
atuador dentro, indica porta
fechada (b) e por último a
porta fechada e o sistema
travado (a).






DISPOSITIVOS DE INTERTRAVAMENTO
Chave de segurança
Atuador
Solenoide
Elemento
de contato
Porta pivotante Porta corrediça



Exemplos de aplicação:



































Porta
fechada
Porta
aberta

DISPOSITIVOS DE INTERTRAVAMENTO

Temos agora a chave de segurança com bloqueio, com atuador separado dotado de
antena interna, cuja transmissão de sinais se dá através de radio frequência, utilizando
uma tecnologia mais avançada. Esta chave usa um atuador único de utilização,
inviabilizando a inserção de outro atuador semelhante.













































Antena dentro da cabeça
Antena dentro do atuator


DISPOSITIVOS DE INTERTRAVAMENTO












Transponderchip
Antena
Atuador de segurança
