1 Letícia M. Dutra - 7ª Etapa - Imagem
Exames de Imagem
Prof. Marcos Lima

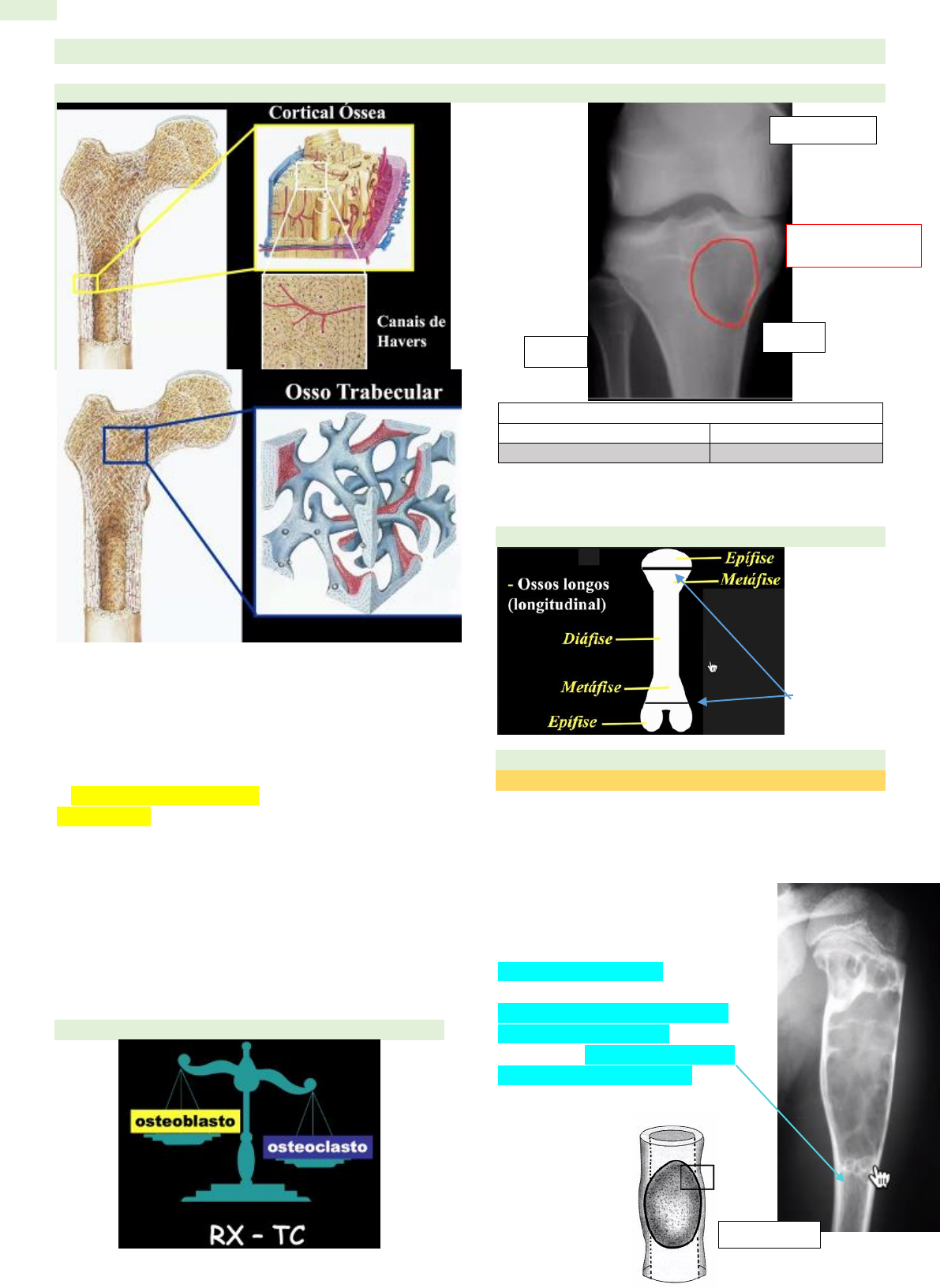

Arquitetura óssea - Osteologia


As linhas de força são arqueadas, o que permite a
distribuição de força, diferente da linha reta onde a força
fica apenas no local de aplicação da força.
Todas as vezes que o corpo precisa resistir a uma linha
interna, ele vai resistir a uma linha arqueada
O osso cortical e o trabeculado são formados por
Hidroxiapatita, o que muda é o arranjo arquitetural, no
osso compacto as estruturas são mais próximas, enquanto
no trabeculado estão mais distantes, e nas reentrâncias
estão a MO.
Transplante de medula ósseo: do próprio paciente
(Autólogo) – retira a medula do pct, guarda, aplica uma
quimio, destrói toda a Medula óssea e depois repovoa com
a própria medula do pct, com a certeza que essas células
são saudáveis. – é o mais usado em pcts com linfoma.
Osteoblasto e osteoclasto


ALTERAÇÕES
Lesões Blásticas/ Escleróticas Branca
Áreas líticas Destruída (mais cinza)
Tumores ósseos mais frequentes: metástases
O câncer de próstata: ativa ação osteoblastica
O câncer de mama: ativa ação osteoclástica
LOCALIZAÇÃO




Placa de
crescimento,
fise
OSSOS LONGOS E CHATOS (AXIAL)
Lesão central
- Quem define a fratura é a cortical, seguir a cortical e
identificar a presença de descontinuidade.
- Observar uma cortical mais afilada, o que predispõe a
fraturas – em caso de fratura, é
caracterizado como fratura patológica.
Observar a presença da placa de
crescimento.
Lesão benigna, insuflativa

Ausência de reações periosteais são
indicativos de benignidade Critérios de
benignidade: nítida transição entre o
osso normal para o patológico
Obs.: toda fratura promovida por tumor é
fratura patológica



Fémur distal
Tíbia
Fíbula
Densidade
radiológica reduzida
Cisto ósseo

2 Letícia M. Dutra - 7ª Etapa - Imagem
Lesão excêntrica
A cortical desapareceu, está destruída, bem afilada
- A lesão cura sozinha, ir acompanhando a evolução da
doença, pois o TTO é
extremamente invasivo
- Características de benignidade:
ausência da reação periosteal.





Lesão cortical
- Lesão Benigna - Presença da cortical com infiltração óssea,
sem a presença da reação periosteal
- Natural no jovem (placa de
crescimento – condroblastos não
possuem radiodensidade para deixar
a imagem branca, a característica
branca é dada pelos cristais de
hidroxiapatita)





Obs.: o osso cresce na sua porção longitudinal através da
placa de crescimento e na porção axial através do periósteo
(cél. osteoprogenitoras).
Lesão Justacortical
- Excrescências ósseas formando árvores



LESÃO OSTEOLÍTICA
(Retirada óssea – suspeitar de tumores/metástase)

RX TC RNM
Escura:
radioluscente
Escuro:
Hipoatenuante:
Escura: hiposinal
Lesão lítica
Branca:
radiopaca
Claro
Hiperatenuante:
Branca: hipersinal
(Apenas se
observa osso
cortical e
medular, e não a
medula)
(Apenas se
observa osso
cortical e
medular, inclusive
as linhas de
tensão, e não a
medula)
(Não se observa a
cortical nem
medular – devido a
presença da
Hidroxiapatita
apenas observa a
medula óssea)
Cintilografia observa apenas a porção cortical
Radio fármacos (FDG) são utilizados para avaliar a medula.
O USG não permite avaliação de estrutura óssea, pois o
osso cortical não permite que as ondas de USG atravessem.
O USG é ótimo para avaliar partes moles
Pet Scan: bom para avaliar tecidos metabolicamente ativos
(dependentes de glicose)


















3 Letícia M. Dutra - 7ª Etapa - Imagem
PADRÃO DE OSTEÓLISE - LODWICK


Geográfico –
Tipo I

Geográfico:
consegue
delimitar
toda a lesão
Geográfica I - A
- Crescimento lento
- Baixa agressividade

Geográfica I- B
- Agressividade média
- Se aproxima da cortical, lesão
osteolítica, radioluscente afetando a
fíbula
Geográfica I- C
- Agressiva
- Difícil definição, mais
espiculada, com características
de malignidade (tumor de
Ewing) – se avançar pode dar
metástase, fratura patológica
(por afilamento da cortical) e
progredir para amputação


“Roído de
Traça” –
Tipo II

- Agressividade Alta

- “bolinhas radioluscentes” = tumor
- Agressivo, mal delimitado, características de Tumor de
Ewing
- Começa a aparecer as reações periosteais indicativo de
agressividade



Permeativo
– Tipo III

- Tumores altamente agressivo

- Difícil visualização


REAÇÕES PERIOSTEAIS NÃO AGRESSIVAS
SÓLIDA
- Lesão blástica com
reação periosteal benigna,
comum em osteomielite
SEPTADA


REAÇÕES PERIOSTEAIS AGRESSIVAS
LAMELAR – CASCA DE CEBOLA
Várias reações periosteais sobrepostas
Lesão altamente agressiva, que somada ao “ruído de traça” e
lesão permeativa, pensar em Tumor maligno de Ewing, sarcoma

Tumor de Ewing (tumor extremamente agressivo em
jovens e adolescentes)
Os Tumores ósseos mais frequente são os benignos
Triângulo de Codman levantamento periosteal que ocorre
nas extremidades – marcador de malignidade


Observar a
placa de
crescimento
(radioluscente)
OBS.: NÃO existe DOR óssea
intramedular, a sensação de
dor se dá apenas no
periósteo.


4 Letícia M. Dutra - 7ª Etapa - Imagem
REAÇÕES PERIOSTEAIS AGRESSIVAS
ESPICULAÇÃO – RAIOS DE SOL
- Extremamente agressiva

REAÇÕES PERIOSTEAIS AGRESSIVAS
- Tumor extremamente agressivo e que produz osso:
OSTEOSARCOMA
Reação periosteal no fémur distal com a formação do
TRIÂNGULO DE CODMAN (sinal de rápido crescimento tumoral)
Encaminhar imediatamente para o TTO, se atrasar muito
poder progredir para amputação


LESÃO COM PREDOMÍNIO LÍTICO
- Diafisária proximal do úmero
- Infraesponjoso
- Lítica – Geográfica I A
(Lodwick)
- Sem reação periosteal
- Baixa agressividade
 acompanhar



LESÃO COM PREDOMÍNIO BLÁSTICO
- Metadiafisária distal do fémur
- Infra-esponjosos e extra-ósseo
- Predominantemente
esclerótica
- Reação periosteal – Triângulo
de Codman
- Alta agressividade


PLACA DE CRESCIMENTO
Placa NORMAL
- Ossificação endocondral

Placa com traumas repetitivos
- Descolamento da placa com problemas no desenvolvimento ósseo

RAQUITISMO
Doença da infância e adolescência devido à carência de
vitamina D, que se caracteriza por uma mineralização
insuficiente dos ossos.
- Ossos frágeis, arqueados
o que predispõe a fraturas
(linhas de Looser)



A partir do RX pode se determinar a idade (linha epifisária e
a quantidade de ossos da mão)

5 Letícia M. Dutra - 7ª Etapa - Imagem
Aula 2 – 08/03 CONFERÊNCIA
Para estudar cérebro e medula espinal: pedir neuro –eixo
Funções do osso
- Sustentação do organismo
- Proteção de órgãos nobres (♥, pulmões, cérebro)
- Hematopoiética (produção de hemácias, leucócitos,
linfócitos e plaquetas)
A punção intra-óssea se dá no osso trabecular (muito
utilizado para ressuscitação em crianças, quando não se
tem a possibilidade de acesso venoso, a punção se dá no
fémur distal ou na tíbia proximal, sempre voltando a
agulha a 15 graus na região mais premial para não pegar a
placa de crescimento

Periósteo: membrana externa bem vascularizada, com R de
dor, onde estão as células progenitoras  osteoblastos
(que produzem a matriz óssea  osteóide)
Endósteo: porção mais interna


Medula óssea vermelha: Tecido hematopoiético
Medula óssea amarela (preenchimento, resiliência – 60% é
gordura): ossos longos do esqueleto apendicular

Fratura de fêmur pode levar a óbito por embolia gordurosa (TEP)
Nascimento Aprox.. 10 anos 20 anos...





6 Letícia M. Dutra - 7ª Etapa - Imagem
TIPOS DE SUBSTANCIAS ÓSSEAS

Corte transversal no nível da diáfise de um osso longo

Ex. de ossos longos: fêmur, úmero, rádio, ulna, fíbula, falanges

OSSO COMPACTO e ESPONJOSO: esta classificaçãoé
macroscópica, e não histológica, pois ambos tem a mesma
estrutura histológica básica. O osso compacto não tem
cavidades visíveis a olho nu; diferente do osso esponjoso.





RESSONÂNCIA MAGNÉTICA – Medula óssea
Gordura = hipersinal na RNM
- Ótima visualização da cartilagem



- Problemas de vascularização
- Comum em pct com anemia
falciforme



FRATURAS - Estágios da consolidação das fraturas
FASE DA CONSOLIDAÇÃO DAS FRATURAS
1- Hemorragia – hematoma
2- Inflamatória
3- Formação de tecido de granulação
4- Fase do duplo calo mole  T.C fibroso –
proliferação de osteoblastos e condroblastos
5- Fase de calo duro  mineralização
6- Remodelacção  osteoclastos

Presença de CALO
ÓSSEO – com
consolidação
Ausência do calo ósseo – sem
consolidação, separação maior que
2 mm entre os fragmentos ósseos
Fratura em galho verde: só fraturou a face externa, sendo
assim mais fácil a remodelação




7 Letícia M. Dutra - 7ª Etapa - Imagem
Tipos de fratura

Fraturas – Direção da linha

Fraturas – Alinhamento




Exemplo de fratura cominutiva
(vários fragmentos)







Envolvimento da placa de crescimento – SALTER-HARRIS

Tipo I: não houve morte de condrócitos
Tipo II: fratura fora da linha de articulação  imobilizar
Tipo III: Acomete placa e extensão articular  grave!!
Tipo IV: Acomete placa e extensão articular  GRAVE!! É
NECESSÁRIO FIXAR (para não formar osteoartite)
Tipo V: compressão da placa de crescimento  Pior
prognóstico (encurtamento do membro)











8 Letícia M. Dutra - 7ª Etapa - Imagem
FRATURA – LUXAÇÃO MONTEGGIA
LUXAÇÃO: perda completa da relação articular 
superfícies articulares não estão em contato
SUBLUXAÇÃO: perda parcial da relação articular

Conduta: fazer uma placa para restaurar a ulna e estabilizar
para a articulação
SÍNTESE DE TRAUMAS ÓSSEOS - o que relatar?
- Descrever tipo de fratura  completa ou incompleta
- Descrever direção da linha da fratura
- Avaliar alinhamento
- Envolvimento da placa de crescimento  SALTER-HARRIS
- extensão intra-articular
- Luxações e subluxações
- Consolidação
INFECÇÃO ÓSSEA - OSTEOMIELITE
Osteomielite: quando um tecido ricamente vascularizado
sofre infecção
Osteomielite crônica
Micro-organismos
 Neonatal < de 4
meses
 Usuários de drogas
 Anemia falciforme
- Osteomielite
complicada, decorrente
de uma fratura pela
presença de uma haste medular
ANATOMIA VASCULAR – Padrão de distribuição da
osteomielite hematogênica






PADRÕES DE OSTEOMIELITE
Neonatal Infância Adulto
Epífise Metáfise
- a placa de crescimento
serve de barreira
Epífise

Infância – RESSONÂNCIA MAGNÉTICA
T1: metafise acometida
T2: edema generalizado

Fisiopatologia:
- Bactérias nos lagos venosos metafisários
- Processo inflamatório  necrose óssea
- ↑ da pressão intramedular
- Rompimento cortical  infecção pode atingir periósteo e
partes moles
TTO adequado
- Reparação óssea  espessamento cortical
- Formação de tecido fibrótico e gorduroso na medula
óssea
TTO ineficaz
Tecido necrótico  sequestro
- Separado do osso viável por tecido de granulação
- contém organismos viáveis
- Fonte de reativação



9 Letícia M. Dutra - 7ª Etapa - Imagem
Osteomielite aguda
Radiografia simples
- Pouco sensível
- Após 48 horas: aumento de partes moles
- 1ª semana: excluir outras patologias (tumor ou fratura)
- 10 – 15 dias: destruição óssea
- Rarefação óssea  Lesões líticas
- Reação periosteal

Osteomielite subaguda/crônica
- Abscesso de brodie (difícil TTO)
- sequestro ósseo
- osteomielite esclerosante










SEQUESTRO
- descolamento ósseo (cultura de bactérias dentro do osso)

Sequestro  necrose óssea  mostra atividade de lesão
subaguda/crônica

Osteomielite esclerosante
Reação periosteal espiculada simulando tumor ósseo
maligno
- é necessário biopsia pois é muito parecido com os
tumores ósseos (reação em raio de sol)

ARTICULAÇÃO


10 Letícia M. Dutra - 7ª Etapa - Imagem
Aula 3 – Canal vertebral e Medula espinhal
Aspectos de imagem da coluna
RNM: Para avaliar o canal vertebral
Disco intervertebral:
 Anel fibroso (pouca água, é mais escuro)
 Núcleo pulposo (hipersinal na RNM)


A área branca é LCR, pontos cinza (raízes da calda equina)
(T1) - Liquido = preto (T2) - Liquido = branco - hipersinal

A área escura ao redor do canal vertebral: ligamento
amarelo (mantém a estrutura/estabilidade da coluna)
- quando ele hipertrofia, fica bem espesso, o que causa a
redução do canal vertebral, causando compressão nervosa
radicular, levando o pct apresentar sintomas no dermatomo
e miótomo correspondente.

Musculatura em T2 deve ser preta.
A presença de traços brancos/cinza claro entre a
musculatura mostra a presença de gordura 
lipossubstituição, caracterizando fraqueza muscular com
degeneração articular, assim toda a estabilidade da coluna
passa para o ligamento amarelo.
O foramem neural (espaço entre as vertebras, por onde
saem as raízes nervosas), possui uma gordura (saudável) que
faz a estrutura/ contorno (coxim gorduroso) que mantem as
estruturas na região adequada
Água e gordura: por serem elementos com abundância de
hidrogênio, são responsáveis pelo contraste no exame de
RNM.
O processo espinhoso da vertebra é cinza, devido:
 Componente gorduroso (branco)
 +
 Componente hepatopoiético (medula óssea-preto)

Dor: o disco tem R de dor
A dor se dá, pela presença de R de dor no disco, e não apenas
pela compressão nervosa.
A dor surge quando rompe o núcleo pulposo (fluido), que
rompe o anel fibroso e atinge os terminais nervosos = Hernia
discal, que pode também comprometer o forame neural,
reduzindo o espaço da passagem das raízes nervosas, o que
gera muita dor.



11 Letícia M. Dutra - 7ª Etapa - Imagem

(T1) - LCR = preto (T2) - LCR= branco - hipersinal

RNM de coluna lombosacra
Medula espinal: cinza
Punção licuórica e raqui-anestesia: abaixo de L3 – L4Raqui-
anestesia: anestesia motora e sensitiva
Peri-dural: anestesia a sensibilidade
Área branca: disco com o núcleo pulposo e ao redor em
preto tem o anel fibroso.
No núcleo doente, se avalia uma herniação do anel fibroso
(é visualizado abaulamentos na linha preta)
RNM: não se vê osso cortical
TOMO: vê osso cortical
Gordura extra-dural (coxim gorduroso) é branca em T1 e T2

RNM: de coluna cervical

RNM: Coluna Torácica
- Avalia a altura das vertebras, se estão preservadas,
- A saúde dos discos
- O altura discal
- Abaulamentos e lesões ósseas
Para estudar medula óssea é melhor em T1, pq tudo que e
agua, some.
Para estudar medula espinal é melhor em T2, pq a medula
é cinza, e em qualquer lesão ela fica com hipersinal dentro
da área escura, o que induz que é um processo inflamatório
potencialmente provocado pelo trauma, o pct precisa
receber corticoide nas 1ªs 24hrs para prevenir uma lesão
definitiva.
Na imagem axial
Estruturas que a agulha atravessa:
 Pele
 Tecido cel. subcutâneo
 Fáscia muscular
 Musculo
 Ligamento inter espinhoso
 Ligamento amarelo
 Gordura extra-dural/ epi-dural
 Meninges (dura e aracnoidea)
- Obs.: dentro do canal vertebral: ligamento amarelo,
gordura extra-dural, meninges, LCR, raízes nervosa e medula
espinal.
Coluna total (neuro eixo)
TOMO: avalia muito bem os ossos (não é boa para partes moles)


12 Letícia M. Dutra - 7ª Etapa - Imagem


Discos totalmente destruídos, esclerosados, bicos de
papagaio ou osteófitos

 Escoliose, com
convexidade para
a direita, com
osteofitos
Disco totalmente degenerado,
com esclerose, com osteofito
comprimindo o canal medula,
causando dor


Osteoartrite nas facetas intra-articulares
Obs.: Gordurana RNM é preta



Redução do forame

Disco vertebral: preto (anel fibroso) e branco no centro (núcleo
pulposo)

Obs.: local de maior resistência da agulha: Ligamento amarelo

13 Letícia M. Dutra - 7ª Etapa - Imagem


Estenose de canal, espessamento do ligamento amarelo 
Hérnia, parestesia,...
