PROVA PRESENCIAL - 1º CHAMADA - INSTALAÇÕES ELÉTRICAS DE
BAIXA TENSÃO

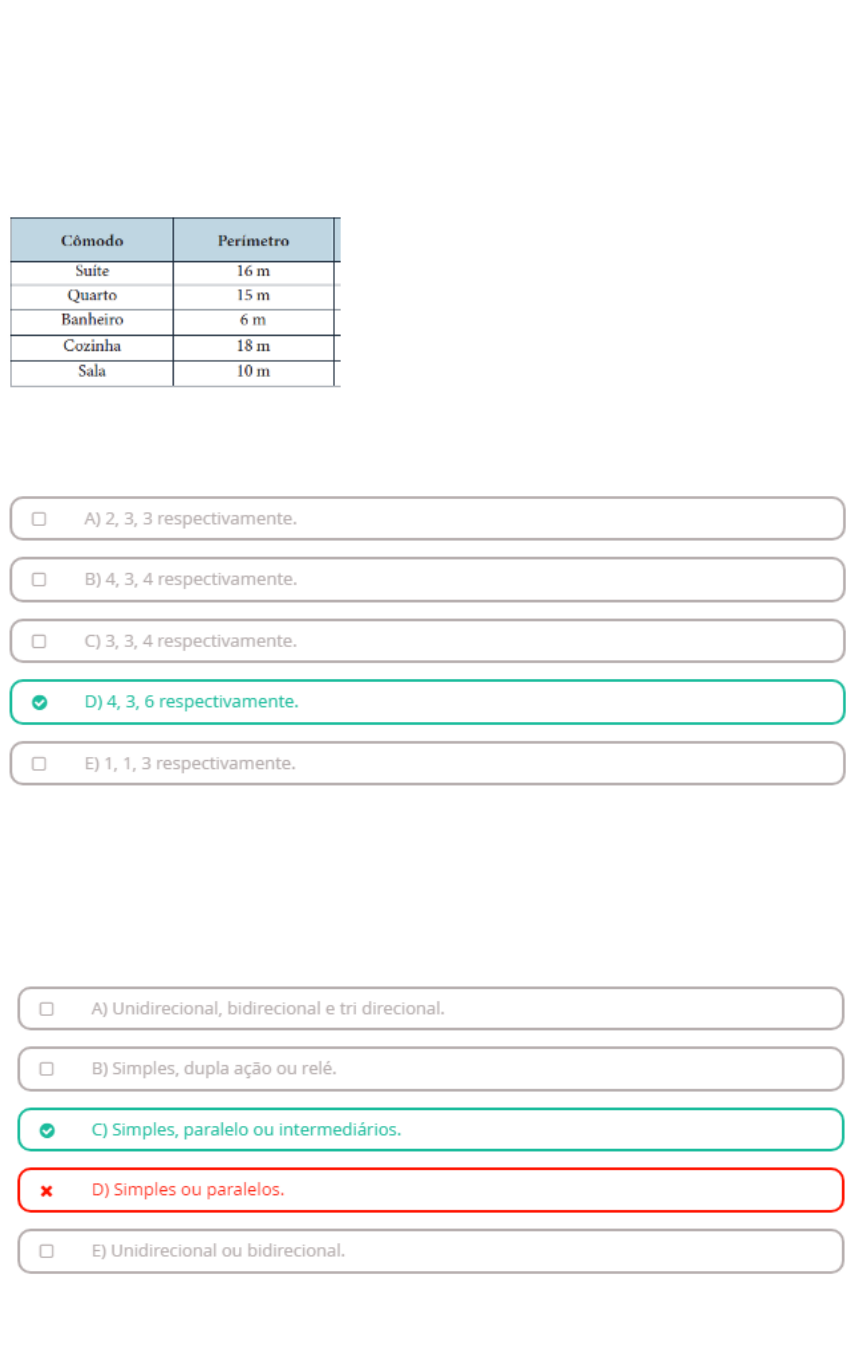

Questão 1
É necessário realizar o dimensionamento elétrico com a quantidade mínima de
TUGs em uma residência. O perímetro de cada cômodo está informado na Figura a
seguir.

Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
De acordo com a NBR5410 a quantidade mínima de tomadas na suíte, quarto e
cozinha é respectivamente?

Questão 2
Toda instalação elétrica tem alguns componentes básicos para dimensionar e
utilizar. Os interruptores são elementos de acionamento elétrico, e é através deles
que podemos ligar e desligar a iluminação residencial. Os interruptores podem ser
do tipo ___________, dependendo do número de pontos de acionamento desejado.

Questão 3
Em relação aos conceitos de luminotecnia, a potência de radiação emitida por uma
fonte luminosa abrangendo todas as direções do espaço é definida como? Assinale
a alternativa correta.

Questão 4
A manutenção preventiva e corretiva em instalações elétricas de baixa tensão deve
ser realizada de acordo com fatores provenientes da própria instalação, entre esses
fatores podemos destacar quais características para cada tipo de manutenção?
Assinale a alternativa correta.

Questão 5
A NBR 5410, norma brasileira reguladora de instalações elétricas de baixa tensão,
especifica a potência mínima para a iluminação residencial com base nas dimensões
do cômodo. Imagine um quarto com as seguintes dimensões: 4 metros de largura e
3 metros de comprimento. Calcule a potência de iluminação com base na NBR
5410.



Questão 6
Os eletrodutos são utilizados em obras de diversos tamanhos, desde residências até
prédios de vários pavimentos. Assim, qual é a distância máxima que o eletroduto
pode percorrer usando a seção nominal dimensionada sem a utilização de caixa de
passagem? Assinale a alternativa correta:

Questão 7
A Norma Regulamentadora (NR10) classifica o profissional dependendo de sua
capacitação, qualificação, habilitação e autorização. Qual a classificação do
profissional que recebe qualificação, capacitação e autorização da empresa para
atuação? Assinale a alternativa correta.

Questão 8
O conceito de padrão de entrada está relacionado ao conjunto de componentes que
devem ser instalados conforme o tipo de fornecimento solicitado e a especificação
das normas técnicas da concessionária local. A especificação dos componentes
contidas na figura 1, refere-se a:

Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Assinale a alternativa que corresponde aos componentes ‘a’ e ‘b’ respectivamente.

Questão 9
Todo o equipamento elétrico tem uma potência elétrica associada, medida em
Watts. Essa potência (P) está associada diretamente ao produto da tensão pela
corrente elétrica. Um secador de cabelo possui uma resistência de 100 Ohms e é
alimentado em 127V. Qual o valor da potência aproximada consumida por esse
equipamento?

Questão 10
Refere-se a norma brasileira que dita os princípios básicos da segurança em
atividades e instalações elétricas e tem como objetivo salvaguardar os
trabalhadores e leigos contra riscos inerentes à energia elétrica. O escopo
apresentado refere-se a normativa? Assinale a alternativa correta.

Questão 11
O caminhamento do circuito de distribuição consiste nas etapas envolvidas entre a
comunicação do padrão de entrada até o quadro de distribuição do consumidor
final. O esquema desse caminhamento está ilustrado na figura a seguir.

Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Os itens numerados (1), (2), (3) correspondem respectivamente:


Questão 12
Para um projeto elétrico de baixa tensão, o projetista determinou que seja
realizado o esquemático proposto na figura a seguir. Ele está representado por
meio de um diagrama unifilar, e o técnico questionou sobre a função desse
esquema. Informe o que o esquemático da figura a seguir representa:

Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Assinale a alternativa correta:
