Exercício 1

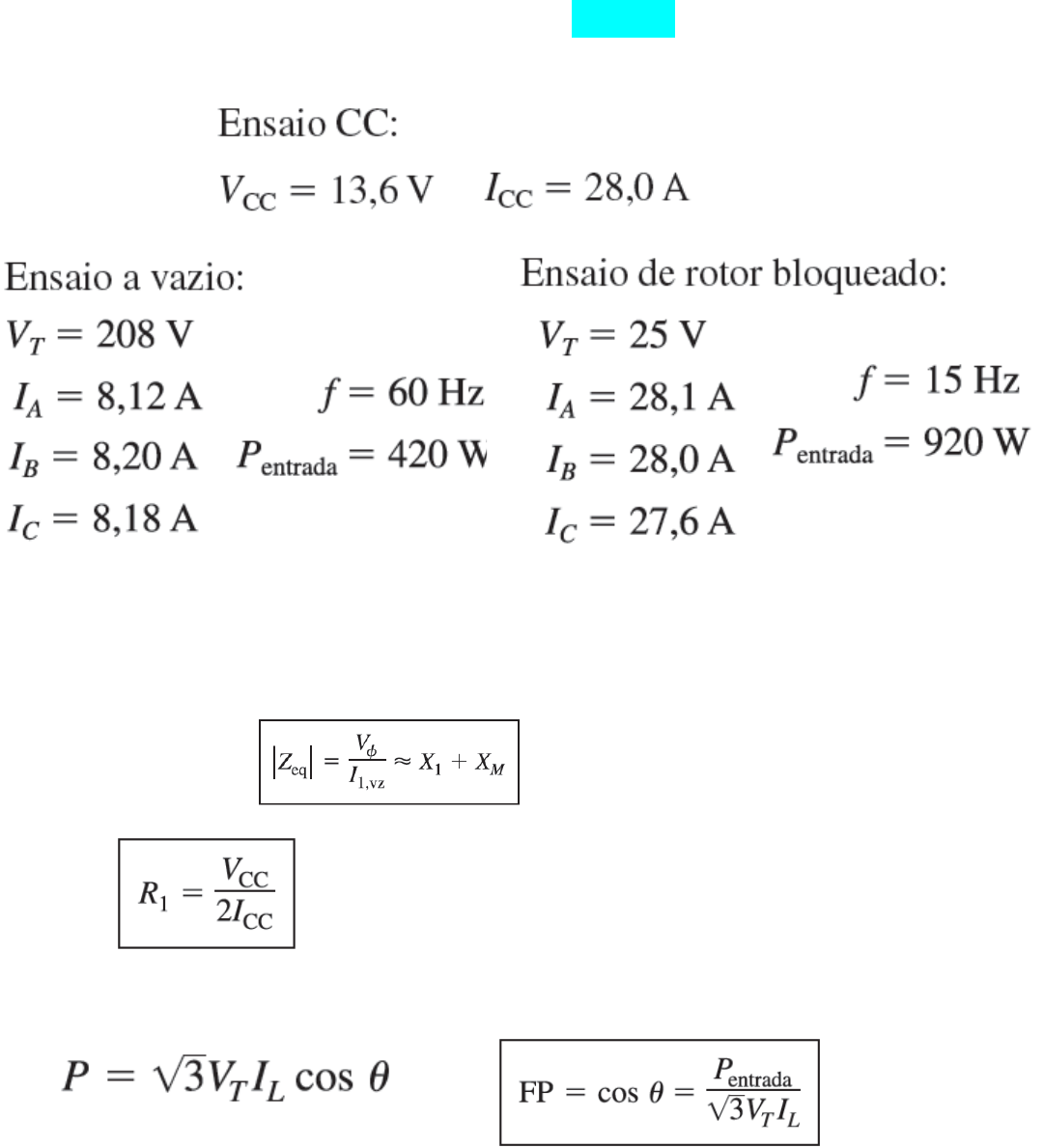

Os seguintes dados foram obtidos de ensaios com um motor de indução
de 7,5 HP, quatro polos, 208 V, 60 Hz, classe B, e ligado em Y, cuja
corrente nominal é 28 A.









(a) Construa o circuito equivalente por fase desse motor.
Fórmulas ensaios:
A vazio Prot=Pvazio(Pentrada) - PPCE
CC
Rotor bloqueado



















Passo 1 : Ensaio CC→ R1
𝑅1 =
𝑉𝑐𝑐
2𝐼𝑐𝑐
=
13,6
2 × 28
= 0,243Ω

Passo 2 : Ensaio a vazio→ |Zvz|=X1+XM
V= 208 V (linha) → Vφ= 120,08 V
Ivz=(8,12+8,20+8,18)/3 → Ivz= 8,17 A
Pentrada=420W
|𝑍𝑉𝑧| = 𝑋1 + 𝑋𝑀 =
𝑉𝜙,𝑣𝑧
𝐼𝑣𝑧
=
120,08 𝑉
8,17 𝐴

|𝑍𝑉𝑧| = 14,69 Ω
Passo 3 : Ensaio rotor bloqueado →|Zrb|
V= 25 V (linha) → Vφ= 14,43 V
Irb=(28,1+28,0+27,6)/3 → Irb= 27,9 A
Pentrada=920W e f=15Hz

|𝑍𝑅𝐵| =
𝑉𝜙,𝑅𝐵
𝐼𝑅𝐵
=
14,43 𝑉
27,9 𝐴
= 0,517Ω
Passo 4 : Ensaio rotor bloqueado →θ
V= 25 V (linha) → Vφ= 14,43 V
Irb=(28,1+28,0+27,6)/3 → Irb= 27,9 A
Pentrada=920W e f=15Hz
𝑐𝑜𝑠𝜃 =
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎,𝑅𝐵
√3𝑉𝑇𝐼𝐿
=
920 𝑊
√3(25)(27,9)
= 0,762

𝜃 = 𝑐𝑜𝑠−1(0,762) = 40,36°
Passo 5: Obter Rrb
𝑅𝑅𝑏 = |𝑍𝑅𝐵|𝑐𝑜𝑠𝜃 = 0,517 × cos (40,36°)
𝑅𝑅𝑏 = 0,394
Passo 6: Obter X’rb
𝑋´𝑅𝑏 = |𝑍𝑅𝐵|𝑠𝑒𝑛𝜃 = 0,517 × sen(40,36°) = 𝑗0,335
Passo 7: →R2
R2=Rrb-R1=0,394Ω - 0,243 Ω
R2= 0,151Ω
Passo 8: 𝑋´𝑅𝑏 → 𝑋𝑅𝑏
𝑋𝑅𝑏 =
𝑓𝑛𝑜𝑚𝑖𝑛𝑎𝑙
𝑓𝑒𝑛𝑠𝑎𝑖𝑜
𝑋´𝑅𝑏 =
60
15
(𝑗0,335)
𝑋𝑅𝑏 = 𝑗1,340Ω
Passo 9 :→X1 e X2







𝑋1 = 0,4 × 𝑋𝑅𝑏 = 𝑗0,536 Ω
𝑋2 = 0,6 × 𝑋𝑅𝑏 = 𝑗0,804Ω
Passo 10: → XM
|Zvz|=X1+XM
XM=|Zvz|-X1 =𝑗14,69 Ω − j0,536 Ω
XM=j14,154Ω
XM=j14,154Ω
𝑋1 = 𝑗0,536 Ω
𝑋2 = 𝑗0,804Ω
𝑅1 = 0,243Ω
R2= 0,151Ω






Exercício 2
Os seguintes dados foram obtidos de ensaios com um motor de indução
de 60 Hz, classe A e ligado em Y.

 Tensão Potência Corrente
Vazio Y 48.22 V 53.2 W 0.90 A
Rotor Bloqueado Y 32.16V 218.4 W 6.01 A

R1=1.2 Ω
Os ensaios foram realizados a 60Hz, calcular os parâmetros do circuito
equivalente
