PROVA
X Grau A

 Grau B

 Grau C

Unidade curricular: Máquinas Elétricas Turma: 0080QUINT
Professor (a): Tiago Augusto de Oliveira Ano/semestre: 2026/1
Aluno(a): Data:
Critérios de Avaliação: Avaliação objetiva e dissertativa Valor total: 10,0
 Nota:

Orientações:
• Somente serão aceitas as respostas a caneta, os cálculos poderão estar a lápis;
• Respostas completas com unidade, múltiplos e submúltiplos;
• Não será aceito o uso de telefones celulares como calculadoras;
Boa prova!

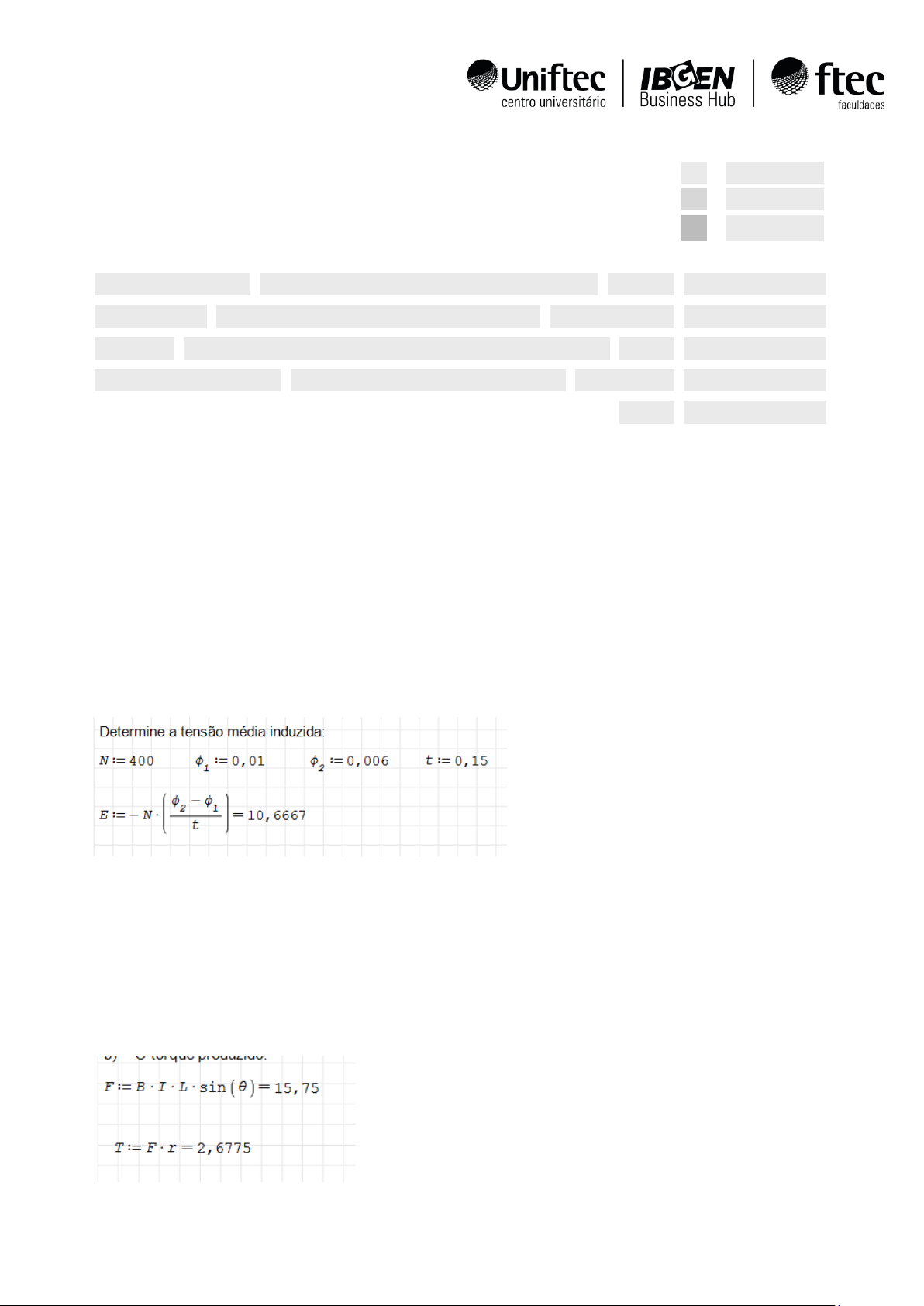

Questão 1 (0,5 pontos): Uma bobina com 400 espiras é atravessada por um fluxo magnético que varia
uniformemente de 0,01 Wb para 0,006 Wb em 0,15 s.

Determine a tensão média induzida:

Questão 2 (0,5 pontos): Um condutor de 0,5 m está submetido a um campo magnético de 0,9 T. A
corrente que percorre o condutor é 35 A. O condutor está perpendicular ao campo e localizado a um
raio de 0,17 m do eixo.
Calcule:
a) A força eletromagnética:
b) O torque produzido.







Questão 3 (1,0 pontos): Um núcleo representado pela figura abaixo possui as seguintes características:
• Número de espiras: N = 500
• Corrente elétrica: I = 2,5 A
• Comprimento médio do caminho magnético: l = 0,45 m
• Área da seção transversal: A = 4 × 10⁻⁴ m²
• Permeabilidade relativa: μr = 2000
Determinar:
a) força Magnetomotriz
b) relutância magnética
c) fluxo magnético


Questão 4 (1,0 pontos): Um núcleo apresentado na figura abaixo, possui um entreferro de ar e os
dados conforme a figura.
Dados:
• I = 3,5 A;
• Permeabilidade relativa do núcleo: μr = 1750

Determinar o fluxo magnético:









Questão 5 (1,0 pontos): Um transformador possui:
• Sbase = 100 MVA;
• 𝑍𝑝𝑢=0,1;
• Vbase = 230 kV.
Determinar novo valor de impedância em pu, considerando:
• Nova Sbase: 50 𝑀𝑉𝐴;
• Nova Vb: 138 kV.


Questão 6 (1,0 ponto): Uma carga de 25 Ω está conectada no secundário de um transformador ideal
220/110 V. Determinar a impedância vista no primário:








Questão 7 (1,0 ponto): Um transformador monofásico foi submetido ao ensaio de circuito aberto,
obtendo os seguintes resultados:
• V1 = 440 V;
• I1 = 3,5 A;
• P1 = 270 W
Determinar:
a) Correntes de perdas no núcleo Ic:
b) Corrente de magnetização Im:
c) Resistência Rc:
d) Reatância de magnetização Xm:



Questão 8 (1,0 pontos): Um transformador monofásico foi submetido ao ensaio de curto-circuito,
obtendo os seguintes resultados:

• Vcc = 50 V;
• Icc = 25 A;
• Pcc = 380 W
Determinar:
a) Impedância equivalente:
b) Resistência equivalente
c) Reatância equivalente














Questão 9 (1,5 pontos): QUESTÃO – ENADE (Engenharia Elétrica – Máquinas Elétricas)

Contextualização

Uma empresa do setor industrial está substituindo motores antigos por novos motores de indução
trifásicos de alto rendimento. Durante a análise técnica, a equipe de engenharia identificou que aspectos
construtivos das máquinas, como o entreferro, o tipo de rotor e o material do núcleo magnético,
influenciam diretamente o desempenho eletromagnético, o fator de potência e as perdas energéticas.
Além disso, verificou-se que decisões inadequadas de projeto podem levar ao aumento da corrente de
magnetização, redução da eficiência e elevação da temperatura de operação.

Enunciado

Considerando os princípios de funcionamento e a estrutura das máquinas elétricas rotativas, avalie as
afirmações a seguir e assinale a alternativa correta.

Alternativas

A) A redução do entreferro aumenta a relutância magnética do circuito, elevando a corrente de
magnetização e reduzindo o rendimento da máquina.

B) O uso de chapas magnéticas laminadas no núcleo tem como principal função aumentar a resistência
elétrica do material, reduzindo as correntes parasitas e as perdas associadas.

C) O rotor do tipo gaiola de esquilo permite maior controle externo de resistência, sendo mais indicado
para aplicações que exigem controle de torque na partida.

D) O aumento do entreferro reduz a corrente de magnetização e melhora o fator de potência da
máquina, sendo desejável em projetos de alto rendimento.

E) As propriedades magnéticas do núcleo não influenciam o fluxo magnético, que depende
exclusivamente da corrente aplicada aos enrolamentos.







Questão 10 (1,5 pontos): Um motor de indução trifásico de rotor gaiola tem os seguintes parâmetros do
circuito equivalente:
• 25 cv;
• 380 V;
• 4 polos;
• R1 = 0,167 Ω;
• R2 = 0,135 Ω;
• Rc = desprezar;
• LM = 43,710 mH;
• f = 60 Hz;
• σs = L1/ Lm = 0,029 (fator de dispersão do estator);
• σr = L2/ Lm = 0,062 (fator de dispersão do rotor);
• A velocidade nominal de seu eixo é 1.760 rpm e o momento de inércia do rotor é 0,083 kg.m².
Determinar:

a) Velocidade síncrona e escorregamento:
b) Potência no Entreferro
c) Potência Mecânica
d) Torque
