EXERCÍCIOS PARA ENTREGAR MEC FLU I

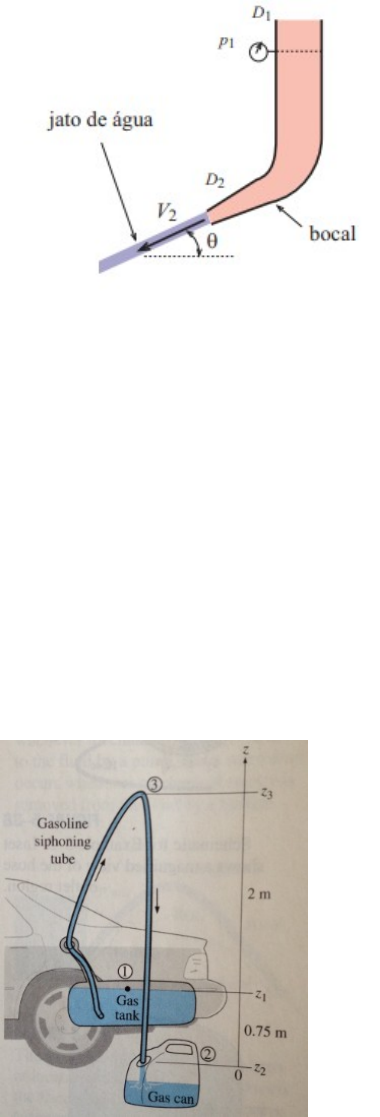

1 - A figura abaixo mostra um jato de líquido deixando um bocal. O bocal apresenta pressão medida no manômetro de p1 = 150 (KPa) na seção com diâmetro D1 = 20 cm. A seção de saída tem diâmetro D2 = 5 cm e descarrega o jato com velocidade ub2 = 15 m/s no ambiente com pressão atmosférica. A saída do bocal apresenta um ângulo θ = 35º com a horizontal. Obtenha as componentes horizontal e vertical da força exercida pelo escoamento sobre o bocal,
2- Durante uma viagem para a praia, um carro fica sem gasolina, e torna-se necessário pegar gasolina emprestada do carro de um Bom Samaritano. O sifão é uma mangueira de pequeno diâmetro, e para iniciar a retirada é necessário inserir um sifão no tanque cheio de gasolina, encher o tubo com a gasolina, através de sucção, e, em seguida, colocar a outra extremidade de um recipiente abaixo do nível do tanque de gasolina. A diferença de pressão entre o ponto 1 e 2 faz com que o líquido flua a partir da mais elevada para a elevação mais baixa. O ponto 2 está localizado 0,75 m abaixo do ponto 1, neste caso, e o ponto 3 está localizado a 2 m acima do ponto 1. O diâmetro do sifão é de 5 mm. Determinar:
a) O tempo mínimo para se retirar do tanque 4 L de gasolina.
b) A pressão no ponto 3.
Dados: ρ=750 kg/m³.
3. No esquema mostrado abaixo, você é o engenheiro responsável pelo projeto de uma instalação de bombeamento. Junto a um fabricante, no catálogo do mesmo observa-se bombas de 300 hp, 400 hp, 530 hp, 575 hp, 650 hp e 900 hp. Sabendo-se que a vazão média de escoamento for igual a 40 L/s, e que a tubulação é de aço comercial pede-se:
a) Selecionar a bomba adequada para este serviço, sabendo-se que o rendimento do sistema de bombeamento (conjunto motor-bomba) é de 0,7.
Obs: Calcular perda de carga em acessórios por KL.
