Hiole Nolasco
Hipertrofia e dilatação do coração
− Quando uma câmara cardíaca se hipertrofia ou dilata, 3 situações podem acontecer com uma onda de ECG:
o Maior duração devido ao maior tempo necessário para se despolarizar;
o Maior amplitude devido à geração de mais corrente elétrica;
o Desvio do eixo elétrico devido à movimentação de maior percentagem da corrente elétrica total através da
câmara expandida.

− O eixo normal do QRS está entre +90° e 0° (faixa estendida +90° a -30°);
− Se complexo QRS for positivo em DI e aVF = normal.
o O vetor QRS aponta para esquerda e para baixo, então quando a corrente elétrica é
gerada, tanto DI quanto aVF irão registrar um complexo positivo, pois a corrente
está indo em suas direções. Como no quadrante entre +90° e 0° ambas as derivações
são positivas, esse é o eixo normal do QRS.

− Desvios de eixo
o Avaliar o QRS em DI e aVF para identificar em qual quadrante está o desvio de eixo.
o Exemplo:
▪ Se a onda está negativa em DI, a corrente está se afastando do ângulo 0° e positiva em aVF, a
corrente está se aproximando dessa derivação, então há um desvio de eixo para a direita.
o Lembrar sempre que DI é 0° e aVF +90° e que onda positiva quer dizer que está se aproximando e onda
negativa se afastando, depois é só posicionar o vetor no quadrante.

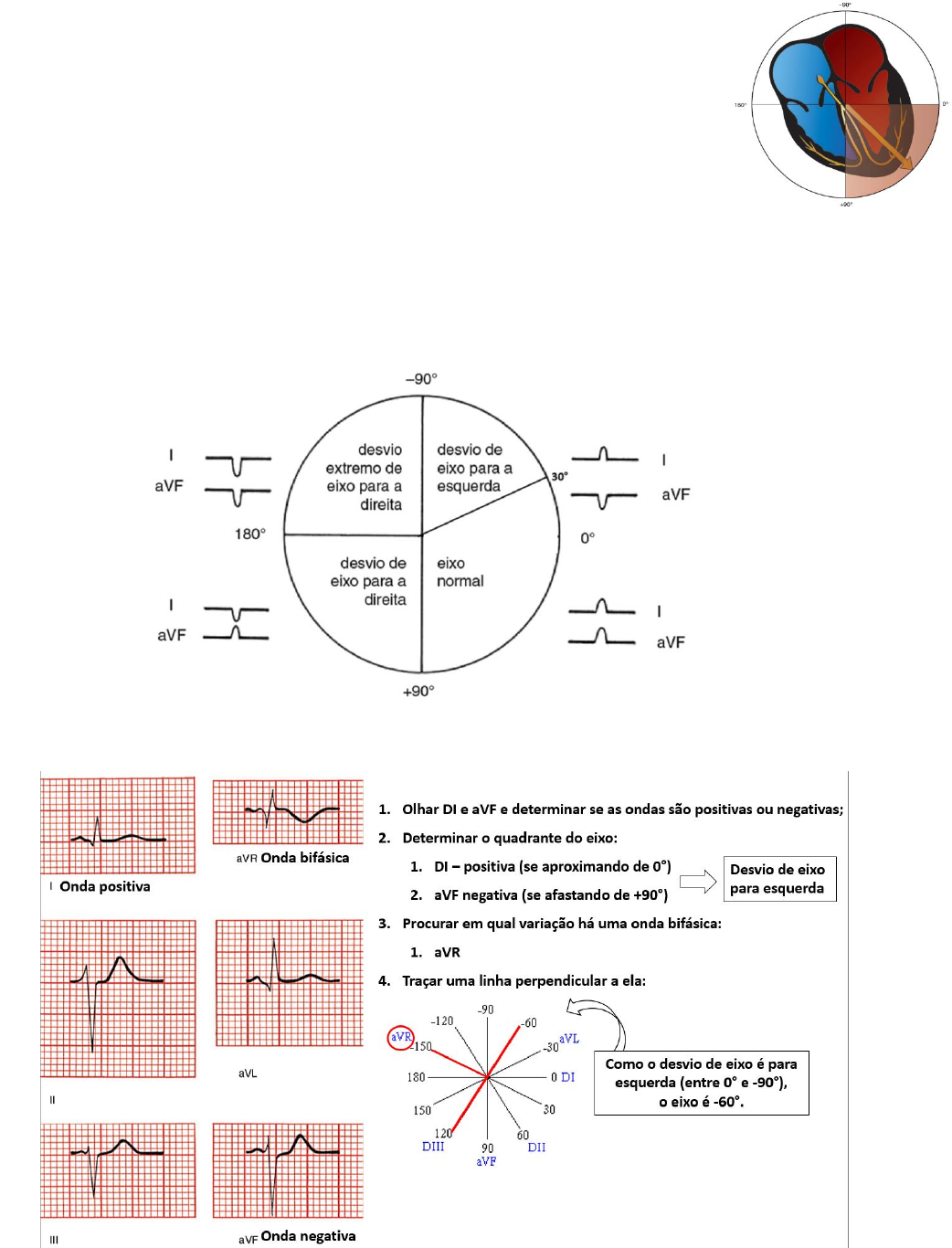

− Definição precisa do eixo
o Depois de analisar DI e aVF e determinar em qual quadrante está o desvio;
o Identificar em qual derivação tem uma onda bifásica e traçar uma linha perpendicular a ela.

 Hiole Nolasco

− Identificar o eixo do complexo QRS, da onda P e da onda T no ECG a seguir:




































 Hiole Nolasco

Aumento atrial
− Como a onda P demonstra a despolarização atrial, sendo a primeira parte correspondente ao átrio direito e a segunda
ao átrio esquerdo, é através dela que vamos identificar se há hipertrofia atrial direita ou esquerda.
− As derivações a serem analisadas serão DII e V1:
o DII: quase paralela ao fluxo de corrente;
o V1: perpendicular ao fluxo de corrente.
− Onda P normal:
o Duração < 0,12 segundos;
o Maior amplitude não deve exceder 2,5 mm;
o DII: onda positiva;
o V1: onda bifásica.

✓ Aumento atrial direito – P pulmonale:
o Vai estar alterada a primeira parte da onda P;
o “Onda P apiculada”
1. DII: amplitude > 2,5mm (em ritmos sinusais);
a. Quanto maior a amplitude, mais acurado será o
laudo, então o valor deve ser descrito.
2. V1: primeira parte da onda positiva e com amplitude > 1,5mm;
o Diagnóstico: critérios 1 e/ou 2 presentes.
o Não há alteração na duração da onda P.
✓ Aumento atrial esquerdo – P mitral:
1. Onda P > 0,12 segundos, independente da derivação e se o ritmo é sinusal ou
não;
2. V1: segunda parte da onda negativa com largura e profundidade maiores que
1mm (Critério de Morris – mais específico);
o Diagnóstico: critérios 1 e/ou 2 presentes;

✓ Aumento biatrial – cardiopatia grave com comunicação entre os átrios
o No mínimo 1 critério de hipertrofia de AD + 1 de AE (não precisam estar na
mesma derivação).

Aumento ventricular

COMPLEXO QRS
✓ R: qualquer onda positiva de um QRS
✓ Q: 1ª onda negativa que antecede ao 1º R, se estiver presente
✓ S: qualquer onda negativa, depois do R

✓ Aumento ventricular direito
− Em adultos, vê-se pouco, quando está presente ou tem cor-pulmonale ou estenose mitral;
− Está presente até os 14 anos;
− V1 normalmente tem uma pequena onda R e uma onda S profunda
− V1: R ≥ S
− V6: S ≥ R
− Muitos pacientes têm sobrecarga biventricular, porém as alterações de sobrecarga de VE não deixam que a de VD
seja percebida.

✓ Aumento ventricular esquerdo
− Primeiro buscar o critério de Cornell, pois é mais específico.
o Índice de Cornell
▪ R de aVL + S de V3 ≥ 28 mm em homens
▪ R de aVL + S de V3 ≥ 20 mm em homens
▪ Especificidade 90% e sensibilidade 40%
− Se não encontrado, buscar Sokolow-Lyon
o Sokolow-Lyon
▪ S de V1 + R de V5 ou V6 ≥ 35 mm
• Deve ser utilizado a derivação onde o R é maior, geralmente é maior em V5, mas pode
variar;
 Hiole Nolasco
• O ponto de início do QRS deve ser usado como referência. O que estiver acima é positivo
e tudo que estiver abaixo é negativo;
▪ Especificidade 80% e sensibilidade 50%
− Se encontrou qualquer um dos critérios acima, buscar Strain, que é uma anomalia de ST-T, que acontece quando a
doença já está instalada há um tempo, sendo esse um fator prognóstico.
o Strain
▪ Rebaixamento do segmento ST e inversão de onda T;
• V1, V2 eV3 → Ventrículo direito;
• DI, aVL, V5 e V6 → Ventrículo esquerdo.
• Se for encontrado em V1, V2 e V3, sem os critérios de hipertrofia de VD, o achado será
caracterizado como uma injúria, de causa então desconhecida, já que o Strain é um achado
secundário à alteração de repolarização de VD
− Se não encontrou nenhum dos critérios acima, buscar Índice de Romhilt-Estes
o Índice de Romhilt-Estes:
▪ S de V1 ≥ 24 mm
▪ Especificidade 100% e sensibilidade 20%.


Hipertrofia ventricular
Ventrículo Direito Esquerdo
Precordiais
1. V1: onda R > onda S
2. V6: onda S > onda R

1. Índice de Cornell
a. R de aVL + S de V3 ≥ 28 mm em homens
b. R de aVL + S de V3 ≥ 20 mm em homens
2. Sokolow-Lyon
a. S de V1 + R de V5 ou V6 ≥ 35 mm
3. Índice de Romhilt-Estes
a. S de V1 ≥ 24 mm
Anormalidades secundárias da repolarização na hipertrofia ventricular - Strain
Depressão do segmento ST com e inversão da onda T;
V1, V2 eV3 → Ventrículo direito;
DI, aVL, V5 e V6 → Ventrículo esquerdo.

Exemplo de laudo: hipertrofia de ventrículo esquerdo pelo Índice de Cornell, com anormalidades secundárias da
repolarização, padrão Strain (DI, aVL, V4, V5 e V6).

Bloqueios de ramo

✓ Bloqueio de ramo direito:
− Pode acontecer em cardiopatia isquêmica (lesão proximal de DA); cardiopatia chagásica (associação com bloqueio
direito anterossuperior) e hipertensão pulmonar (TEP, CIA).
− Quando o ramo direito é bloqueado, os elétrons primeiro vão sempre utilizar a via muscular para conduzir de um
lado para o outro, isso vai promover um gasto maior de tempo, alargando o QRS, porém o desenho que será visto
principalmente em V1 vai ser diferente do bloqueio de ramo esquerdo, mesmo que ambas tenham o QRS alargado.
− Despolariza o septo médio, V1 capta a eletricidade vindo em sua direção, gerando uma onda positiva (R), os elétrons
vão descer em direção ao septo baixo, que está bloqueado pois não tem o ramo direito.
− Então os elétrons vão seguir as vias normais do ramo esquerdo, havendo então uma troca de posição, pois
normalmente despolariza septo médio, baixo e vias livres; agora vai despolarizar primeiro a parede livre de VE e
depois vai despolarizar o septo baixo, em sentido contrário e depois o VD, gerando um vetor 3, onde V1 vai ver a
2ª atividade elétrica indo em sentindo contrário, mostrando uma onda negativa (S) e a 3ª e 4ª atividades elétricas
vem em sua direção mostrando agora uma onda positiva (R’). Isso mostra um desenho típico, RSR’.
− Quando a despolarização do septo baixo acontece muito cedo, antes da despolarização da parede livre de VE,
mostrando um desenho diferente, o R talhado, visto também em V1.
− QRS > 120 ms;
− Complexo RSR' em V1 ou V2;
− R talhado em V1.
 Hiole Nolasco

ECG demonstrando BRD típico: assincronia entre os ventrículos gera prolongamento do QRS; forças terminais
orientadas para a direita e anteriormente, como resultado do atraso da condução no ventrículo direito; padrão do
complexo QRS resultante é rsR’ em V1 e onda S larga e negativa em V6 e em DI – aqui não representada.

✓ Bloqueio de ramo esquerdo (3º grau):
− Tudo que levar à sobrecarga de VE pode levar ao seu desligamento:
o Cardiopatia isquêmica (irrigação da descendente anterior, pior prognóstico no IAM);
o Cardiopatia hipertensiva (pode traduzir hipertrofia);
o Miocardiopatiadilatada (até 30% dos casos).
− À medida que o fluxo elétrico passa pelo ramo esquerdo, vai promovendo a contração do septo médio → septo
baixo → parede livre → porção basal (não é visto pois é um vetor de baixa amplitude).
− Quando há bloqueio de ramo esquerdo, na parte superior do tronco, os elétrons passam a descer pelo ramo direito e
“atravessam” o músculo do septo interventricular, conseguindo assim ativar o ramo medial, e por consequência, os
fascículos do ramo esquerdo. Como o músculo não é um tecido de boa condução elétrica, essa passagem demora
mais tempo, e essa onda QS é alargada, QRS ≥ 120 ms.
o Padrão QS – cone de sorvete, com QRS ≥ 120 ms.
− Quando o bloqueio é na parte final do tronco, ainda é possível propagar um pequeno estímulo, que por ser pequeno,
é demonstrado no ECG como uma pequena onda R.
o Micro R, com S profundo, com QRS ≥ 120 ms.
− Pode aparecer o R talhado em DI, V5 e V6.
o Não precisa estar presente para dar laudo, mas pode ser um achado nessas derivações.

− Quando QRS ≥ 140 ms, o VD contrai primeiro e o coração fica em 3 tempos, átrio, VD e VE, assim o paciente fica
com dispneia, por exemplo. O tratamento é a re-sincronização, melhorando em até 25% a fração de ejeção.
− Todo o BRE destrói o ST-T de todas as derivações do ECG;
− Como a despolarização é feita de maneira anômala, toda a repolarização também será, então o ST-T estará alterado
em todas as derivações, não devendo a
alteração de segmento ST ser usada como
critério para isquemia cardíaca nesse caso.
Caso o paciente chegue com suspeita de IAM
na emergência e tenha um BRE, deve ir direto
para UTI e durante o internamento devem ser
feitos exames como cintilografia ou CAT.


ECG de um BRE típico: assincronia entre os
ventrículos, que acarreta aumento da duração do
QRS; vetor anormal resultando na perda de forças
septais e perda de ondas q em DI, aVL e V6;
ativação tardia do ventrículo esquerdo resultando
em ondas R positivas e amplas em derivações
laterais; e segmento ST e a onda T em direção
oposta ao vetor do complexo QRS.
 Hiole Nolasco

✓ Bloqueio do ramo anterossuperior do ramo esquerdo:
− Pode ser congênito, ou secundário à dilatação ou hipertrofia do VE.
− Não causa distúrbio funcional grave, mas é um achado que chama atenção para lesão de órgão-alvo.
− Os elétrons vão descer, ativando o VE de baixo para cima, da direita para esquerda, através da parede posterior,
ganhando a parte anterior do coração, isso vai gerar um desvio de QRS para a esquerda, sempre que visto o desvio
de eixo para a esquerda, procurar:
1. Bloqueio do ramo esquerdo
2. Sobrecarga de ventrículo esquerdo
3. Infarto na parede inferior
4. Bloqueio divisional anterossuperior do ramo esquerdo (é laudado apenas na ausência dos 3 superiores – é
um diagnóstico de exclusão).
− Quando o bloqueio divisional estiver associado ao BRD tem que pedir sorológico para Chagas.
− QRS > 120 ms;
− QRS ≤ 30° (desvio de eixo para a esquerda)

CRITÉRIOS PARA BLOQUEIOS DE RAMOS
Bloqueio de ramo direito
1. QRS ≥ 120 ms
2. Complexo RSR' em V1 ou V2
3. R entalhado em V1
Bloqueio de ramo esquerdo (3º grau)
1. Padrão QS – cone de sorvete, com QRS ≥ 120 ms
2. Micro R, com S profundo, com QRS ≥ 120 ms
Bloqueio de ramo anterossuperior E
1. QRS ≥ 120 ms;
2. QRS ≤ 30° (desvio de eixo para a esquerda)

ISQUEMIA, LESÃO E NECROSE

Parede acometida Derivações
Septal V1 e V2
Anterior V3 e V4
Antero-septal
V2 e V3
V2, V3 e V4
V1, V2, V3 e V4
Tem que descrever as derivações acometidas
Lateral V5 e V6
Antero-lateral
V4 e V5
V3, V4 e V5
V4, V5 e V6
V3, V4, V5 e V6
Tem que descrever as derivações acometidas
Lateral alta DI e aVL
Anterior extensa V1, V2, V3, V4, V5, V6, DI e aVL
Inferior
DIII e aVF
aVF e DII
DIII, aVF e DII
Tem que descrever as derivações apenas quando 2 delas forem acometidas
Posterior (dorsal) V7, V8, V9, ondas R amplas em V1 e V2
VD V3R, V4R

− Nenhuma derivação sozinha pode avaliar isquemia lesão e necrose. A isquemia acontece em uma
parede, que é estudada a partir de um conjunto de derivações, no mínimo duas e contíguas!!!
− A parede inferior é a única que tem subdivisões, podendo ter um infarto que pegue DII e aVF por exemplo ou DIII
com aVF, permitindo que ela seja analisada dessas 3 formas.
o No ECG o nome é o mesmo, quando for apenas parte da parede inferior, tem que especificar entre parênteses
em qual derivação está a isquemia, isso contribui para avaliação da progressão da isquemia, que pode vir a
acometer as 3 derivações.

 Hiole Nolasco
Deve-se lembrar que nem toda alteração é doença coronariana, se o caso clínico não for compatível, tem que
pesquisar outras possíveis causas:
− Anormalidades eletrolíticas;
− Status cardíaco pós-cirúrgico
– é uma isquemia transitória
pós-operatória, que o ECG
normaliza com o tempo;
− Anemia;
− Febre;
− Acidose ou alcalose;
− Catecolaminas, drogas;
− Processos abdominais agudos;
− Anormalidades endócrinas;
− Alterações metabólicas;
− Acidentes cerebrovasculares;
− Doenças como: miocardites,
pericardites, miocardiopatias,
embolia pulmonar,
amiloidose, infecções,
doenças sistêmicas e
pulmonares;
− Indivíduos saudáveis,
incluindo atletas bem
treinados.

REGIÃO LESÃO CRITÉRIO Clínica
S
U
B
E
P
IC
Á
R
D
IC
A
 Isquemia
(mais
comum)
Onda T negativa, ≥ 1mm, pontiaguda,
simétrica, denominada alteração
primária da repolarização ventricular
Diagnóstico diferencial:
− Insuficiência coronariana aguda e crônica;
− Outras condições cardíacas: espasmo
coronário, pericardite, miocardite,
miocardiopatias, PVM, hipertrofias
ventriculares, bloqueios de ramo, pré-
excitação ventricular taquiarritmias;
− Extracardíacas: padrão juvenil, AVC,
fármacos, distúrbios hidroelétricos e ácidos
básicos, hipóxia, uremia, choque, sepse,
anemia, doenças endócrinas, pancreatite;
− Fisiológicas: hiperventilação, extremos de
temperatura, taquicardia, exercício, sono,
mudanças posturais, ansiedade;
− Técnicas: troca ou posicionamento
inadequado de eletrodos, inércia excessiva
do ECG.
Injúria
Supradesnivelamento de
segmento ST ≥ 1mm
− Pericardite aguda, hipercalemia, aneurisma
septal, padrão de repolarização precoce,
síndrome de Takotsubo, bloqueio de ramo
esquerdo, síndrome de brugada, angina de
Prinzmetal.
S
U
B
E
N
D
O
C
Á
R
ID
C
A

Isquemia
Onda T positiva, apiculada, simétrica e
ampla, sendo > 10 mm nas derivações
precordiais e > 5 mm nas derivações
periféricas
− É praticamente restrita à insuficiência
coronária, como observado na fase aguda da
angina do peito ou no período imediatamente
anterior ao IAM.
Diagnóstico diferencial:
− Vagonotia, hiperpotassemia, pericardite e
sobrecarga diastólica.
Injúria

Infradesnivelamento de
segmento ST ≥ 1mm



INJÚRIA
− A onda P vai acontecer, vai disparar o QRS, mas o segmento ST não volta para a linha de base, ou fica mais alto,
com supra, ou o segmento ST vai ficar abaixo da linha de base, ou seja, infra.
− É um infarto até que se prove o contrário.
− Uma subendocárdica pode evoluir para a subepicárdica, mas a subepicárdica não pode se transformar em uma
subendocárdica. Essa evolução não é o mais comum, mas pode acontecer.
− O supra de ST ocorre quando está ocorrendo a morte celular, mas o ponto J sempre retornará ao segmento de base
(variando de 3 a 7 dias), caso não voltar, ficou com uma sequela na parede, como um aneurisma. Quanto mais cedo
o supra voltar para o lugar, mais cedo a artéria foi recuperada.
 Hiole Nolasco
− Sempre que houver um supra, observar se há um espelho adicional, ou seja, um infra na parede contrária. Quando
a anomalia é muito grande, como nos infartos muito grandes, a parede contralateral recebe a imagem em espelho.
O supra sempre é superior ao infra, então no laudo o infra deve constar como imagem em espelho.

NECROSE− Alteração histológica irreversível:
o Não gera potencial de ação;
o Não produz vetores;
o Não se despolariza e não se repolariza;
o Não se contrai. Apenas conduz o estímulo.
− A necrose altera o QRS, sendo representada pela onda q patológica e define a existência do infarto do miocárdio.
− Onda Q patológica é de morfologia larga e profunda, com as seguintes características (exceto em aVR):
1. ≥ 1 mm de largura e > 3 mm de amplitude;
2. > ¼ da amplitude total do QRS.
▪ Esse critério sozinho já caracteriza a onda Q patológica.
− As morfologias mais representantes da necrose elétrica são:
o Q-S:
▪ Vale mais do que um Q patológico.
▪ Não precisa medir, basta apenas existir.
▪ Se somado com Q patológico = zona inativada.
o Q-r ou Q-R:

− DII: Onda T negativa = isquemia;
− DIII e aVF: Q-S = necrose;
− V5 e V6: Strain = Sobrecarga de VE;
− Isquemia e necrose da parede inferior, com sobrecarga de VE.
