Eletrônica
Lista 01
Para todos os exercícios abaixo, considere a queda de tensão no diodo igual a 0,7V e
a tensão da junção Vbe do transistor também igual a 0,7V

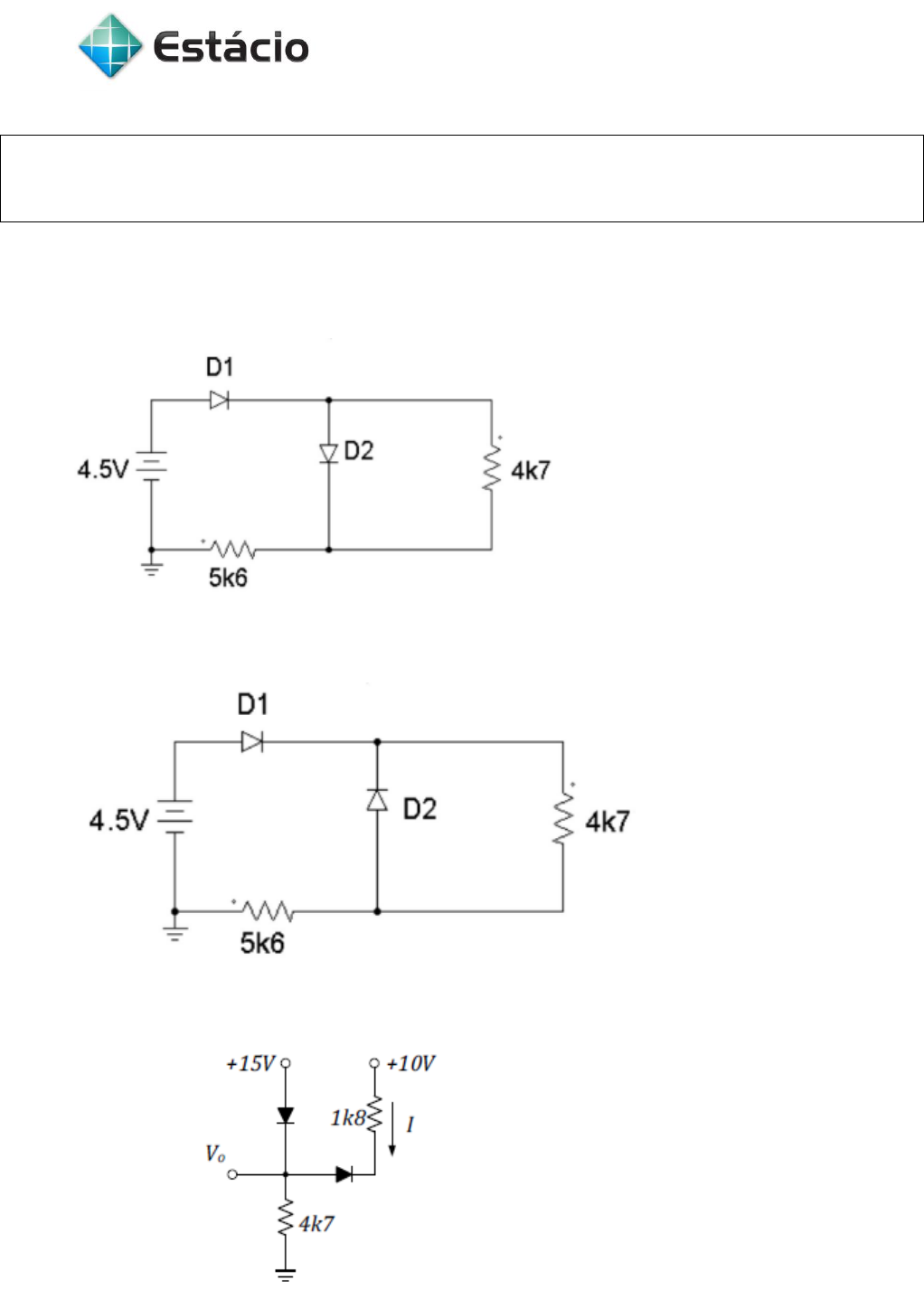

1) Calcule a tensão sobre os resistores de 5k6 e de 4k7:

2) Calcule a tensão sobre os resistores de 5k6 e de 4k7


3) Calcule o valor da corrente I no circuito abaixo


4) Para o circuito abaixo, a tensão Vo será de :

5) Para o circuito abaixo, calcule o valor da tensão V

6) O diodo zener mostrado na figura abaixo possui tensão nominal de 16V.
Com base nos valores dos elementos do circuito, qual o valor da corrente I?

Calcule qual deveria ser o valor máximo e mínimo do resistor de 18k, para q
o sistema funcionasse corretamente.
7) Para o circuito abaixo, considerando β=100, a tensão de coletor e corrente
de coletor será de:


8) Para o circuito abaixo, a corrente de coletor do circuito será igual a?
considere β=200.

9) Considerando um β = 120, a tensão de coletor do circuito abaixo será:


10) O ganho de corrente de um transistor é a razão entre quais correntes dele?
Considere corrente de base, coletor e emissor.
11) Explique o que é polarização direta e polarização reversa.


15. Calcule a tensão VCE e a potência dissipada nos transistores de cada circuito
abaixo
a.

b.
16. Obtenha o modelo CA do circuito abaixo e calcule o ganho do amplificador.
Considere o beta igual a 100

17. Obtenha o modelo CA do circuito abaixo e calcule o ganho do amplificador.
Considere o beta igual a 200

18. Obtenha o modelo CA do circuito abaixo e calcule o ganho do amplificador.
Considere o beta igual a 200



19. Determine o ganho de tensão e de corrente dos amplificadores abaixo
beta:175
beta:175


Respostas dos exercícios
1) V(4k7) = 0,7V
V(5k6) = 3,1V

2) V(4k7) = 1,73V
V(5k6) = 2,06V

3) I = -2mA

4) Vo = 1,6V

5) V = 6,975V

6) I = 300uA

7) Ic = 19,54 mA
Vc = 3,63 V
Neste caso, como não tem Re, Vc = Vce

8) Neste caso o transistor está saturado, logo o Ic máximo do circuito é 56,15mA.
Se desconsiderar isto, você irá encontrar 100,7mA, mas isto não é correto devido a saturação
do circuito de polarização. Fiquem espertos

9) Vc = 5,55V
Note que neste caso, Vc é diferente de Vce pois tem resistor no emissor

12) b)região ativa
13) a) 4,9
14) a) 10,2
15) a) Ib=0,51mA, Ic=25,68mA, Vce=6,35V e P = 0,163W
 b) Ib=91,4uA, Ic =29,12mA, saturado
16) -81,21
17) -300,29
18) Av1=-311,7 e Av2=-2,17
Av = 677,17
19) a) Av=0,99 e Ai=175
b) Av=0,998
