Universidade Nove de Julho Maria Lívia
Eletrocardiograma
Introdução:
• Sabendo que existe uma despolarização se
propagando pelo coração, coloca-se eletrodos no
paciente;
• Os eletrodos irão registrar um sinal, uma variação
elétrica no coração;

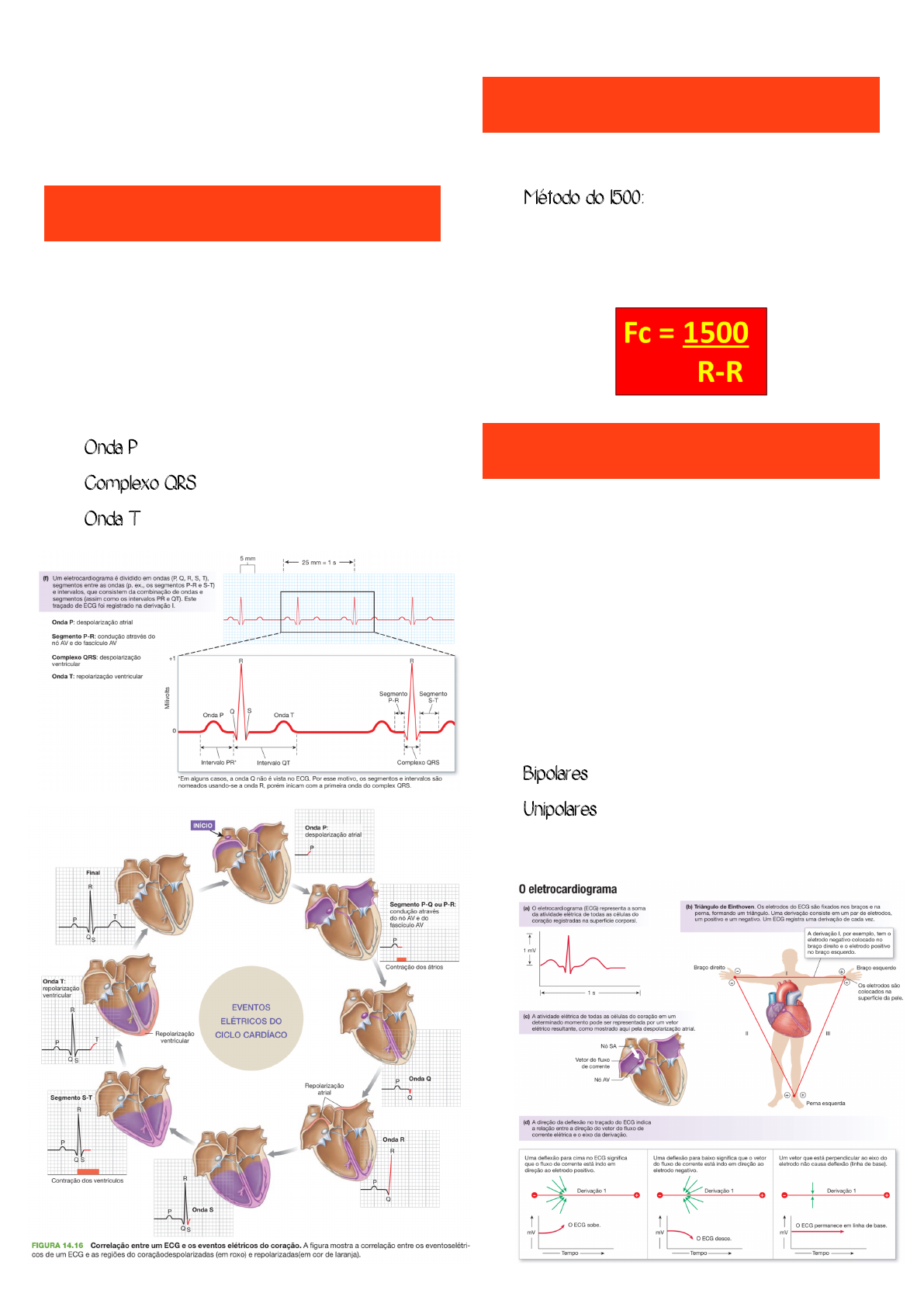

• As ondas do ecg:
‣ Onda P - despolarização atrial;
‣ Complexo QRS - despolarização ventricular;
‣ Onda T - repolarização ventricular.
Determinação do Ritmo:
• Interpretação do traçado de ritmo:
‣ Método do 1500:
- Se o ritmo for regular conte as quadrículas
existentes entre as 2 ondas R consecutivas e
divida 1500 pela quantidade de quadriculas.
Derivaçõ:
• São formas diferentes de reconhecer (medir) a
atividade elétrica do coração;
• Fornece uma visão da atividade elétrica do
coração entre um polo + e um polo -;
• ECG informa somente a atividade elétrica e não
atividade mecânica;
• Teoricamente seriam possíveis 40 derivações;
• Na prática, são utilizadas 12 derivações - divididas
em 2 grandes grupos:
‣ Bipolares - D1, DII e DIII;
‣ Unipolares - aVR, aVL, aVF (torácicas) e V1, V2,
V3, V4, V5 e V6 (unipolares ampliadas dos
membros).
Universidade Nove de Julho Maria Lívia
• As três Derivações bipolares dos membros:
‣ O termo “bipolar” quer dizer que o ECG é
registrado por dois eletrodos posicionados em
lados diferentes do coração — neste caso, nos
membros.
‣ Derivação I.:
- Terminal negativo do eletrocardiógrafo é
conectado ao braço direito, e o terminal
positivo, ao braço esquerdo.
- Quando a área pela qual o braço direito se
une ao tórax está eletronegativa, em relação
à área pela qual o braço esquerdo se une ao
tórax, o eletrocardiógrafo registra valor
positivo, isto é, valor situado acima da linha de
voltagem zero do eletrocardiograma. Quando
ocorre o oposto, o eletrocardiógrafo registra
valor situado abaixo da linha.
‣ Derivação II:
- Terminal negativo do eletrocardiógrafo é
conectado ao braço direito, e o terminal
positivo, à perna esquerda;
- Quando o braço direito está negativo em
relação à perna esquerda, o eletrocardiógrafo
exibe registro positivo.
‣ Derivação III:
- Terminal negativo do eletrocardiógrafo é
conectado ao braço esquerdo, e o terminal
positivo, à perna esquerda;
- O eletrocardiógrafo apresentará registro
positivo quando o braço esquerdo estiver
negativo em relação à perna esquerda.
‣ Triângulo de Einthoven:
- Lei de Einnthoven: 1 + 111 = 11;
- Mostra que os dois braços e a perna
esquerda formam os ápices de um triângulo
que circunda o coração. Os dois ápices da
parte superior do triângulo representam os
pontos pelos quais os dois braços se
conectam eletricamente aos líquidos situados
ao redor do coração, e o ápice inferior é o
ponto pelo qual a perna esquerda se conecta
a esses líquidos.
• Derivações torácicas:
‣ Com frequência, os eletrocardiogramas são
registrados pela colocação de eletrodo na
superfície anterior do tórax, diretamente sobre
o coração;
Universidade Nove de Julho Maria Lívia
‣ Esse eletrodo é conectado ao terminal positivo
do eletrocardiógrafo, e o eletrodo negativo,
denominado eletrodo indiferente, é conectado,
simultaneamente, ao braço direito, ao braço
esquerdo e à perna esquerda, por meio de
resistências elétricas iguais;
‣ Em geral, faz-se o registro de 6 derivações
torácicas padrão, uma por vez, na parede
anterior do tórax, colocando-se o eletrodo torá-
cico de forma sequencial. Os diferentes registros
são conhecidos como derivações VI, V2, V3,
V4, V5 e V6;
‣ Pelo fato de as superfícies do coração estarem
próximas da parede do tórax, cada derivação
torácica registra principalmente o potencial
elétrico da musculatura cardíaca situada
imediatamente abaixo do eletrodo.
- Por essa razão, anormalidades relativamente
pequenas dos ventrículos, em especial na
parede ventricular anterior, podem provocar
alterações acentuadas nos eletrocardiogramas
registrados pelas derivações torácicas
individuais.
‣ Nas derivações VI e V2, os registros do
complexo QRS do coração normal são, na
maioria das vezes, negativos porque, o eletrodo
torácico dessas derivações está mais próximo
da base cardíaca que do ápice, e a base do
coração permanece eletronegativa durante a
maior parte do processo de despolarização
ventricular.
‣ De modo oposto, nas derivações V4, V5 e V6,
os complexos QRS são em sua maior parte
positivos, porque o eletrodo torácico dessas
derivações está mais próximo do ápice do
coração que permanece eletropositivo durante
a maior parte da despolarização.
• Derivações unipolares ampliadas dos membros:
‣ Nesse, dois dos membros são conectados ao
terminal negativo do eletrocardiógrafo por meio
de resistências elétricas, e o terceiro membro é
conectado ao terminal positivo. Quando o
terminal positivo está no braço direito, a
derivação é denominada aVR; quando está no
braço esquerdo, aVL; e quando está na perna
esquerda, aVF.
‣ Os registros normais das derivações unipolares
aumentadas dos membros são semelhantes aos
registros das derivações padrão dos membros,
com exceção do registro da derivação aVR, que
é invertido.
Siema de Referência Hexaxial:
• Relacionar o eixo hexaxial com a deposlarização
cardíaca;
• Vetor do complexo QRS:
‣ Para baixo e para esquerda do paciente - para
determinar o eixo precisamos olhar o complexo
QRS nas derivações D1 e aVF.
Universidade Nove de Julho Maria Lívia

Eixo Elétrico Cardíaco:
• Plano cartesiano é dividido e 4 partes;
• O eixo normal é entre 0º e 90º - algumas
bibliografias inclui entre -30º e 90º;
• Desvios:
‣ Eixo normal - complexo QRS predominantemente
positivo em ambos D1 e D11;
‣ Desvio para direita - QRS negativo em D1 e
positivo em aVF;
‣ Desvio para esquerda - QRS positivo em D1 e
negativo em D2;
‣ Desvio extremo - QRS predominantemente
negativo em ambos.
Detalhamento das ondas do ECG:
• Diferença entre intervalo e segmento:
‣ Segmento - é constante;
‣ Intervalo - é uma onda.
• Onda p:
‣ Precede o complexo QRS;
‣ Duração - 60 a 120 ms;
‣ Configuração - arrendodada e voltada para cima;
‣ Ondas P com configurações variadas podem
indicar lesões próximas do nó SA;
‣ Indicativo do Ritmo Sinual.
• Intervalo p-r:
‣ Representa a condução do impulso atrial através
dos átrios;
‣ Início da onda P até o início do complexo QRS;
‣ Duração - 120 a 200 ms;
‣ Intervalos PR menores que 120 ms podem
representar um impulso que se originou em
outro local, diferente do nó SA;
‣ Intervalos PR maiores que 200 ms podem
representar retardos na condução pelos átrios.
O desvio do eixo para esquerda é comumente
encontrado na hipertrofia ventricular esquerda, no
bloqueio fascicular anterior esquerdo e do infarto
inferior.
O desvio do eixo para direita é comumente observado
na hipertensão pulmonar, no bloqueio divisional
posterior esquerdo e no infarto lateral.
Universidade Nove de Julho Maria Lívia
• Complexo QRS:
‣ Começa após a onda P;
‣ Despolarização dos ventrículos, e logo após, a
contração ventricular;
‣ Duração - 70 a 100 ms;
‣ Onda Q nem sempre aparece;
‣ Quando não aparece a onda P o impulso pode
ter origem nos ventriculos.
• Segmento s-t:
‣ Começo da onda S até o início da onda T -
conhecido como ponto J;
‣ Alterações do segmentos ST podem indicar
lesões no miocárdio.
• Onda t:
‣ Representa a repolarização ventricular;
‣ Começa após a onda S;
‣ Geralmente arredondada e lisa;
‣ Deflexão para cima em várias derivações.
• Intervalo q-t:
‣ Representa a despolarização e repolarização dos
ventrículos;
‣ Começa no complexo QRS até o fim da onda T
‣ Duração - 360 a 440 ms;
‣ Menor intervalo -> maior frequência cardíaca.
• Ondas u:
‣ Representa recuperação das fibras de condução
ventricular;
‣ Nem sempre é detectável.
