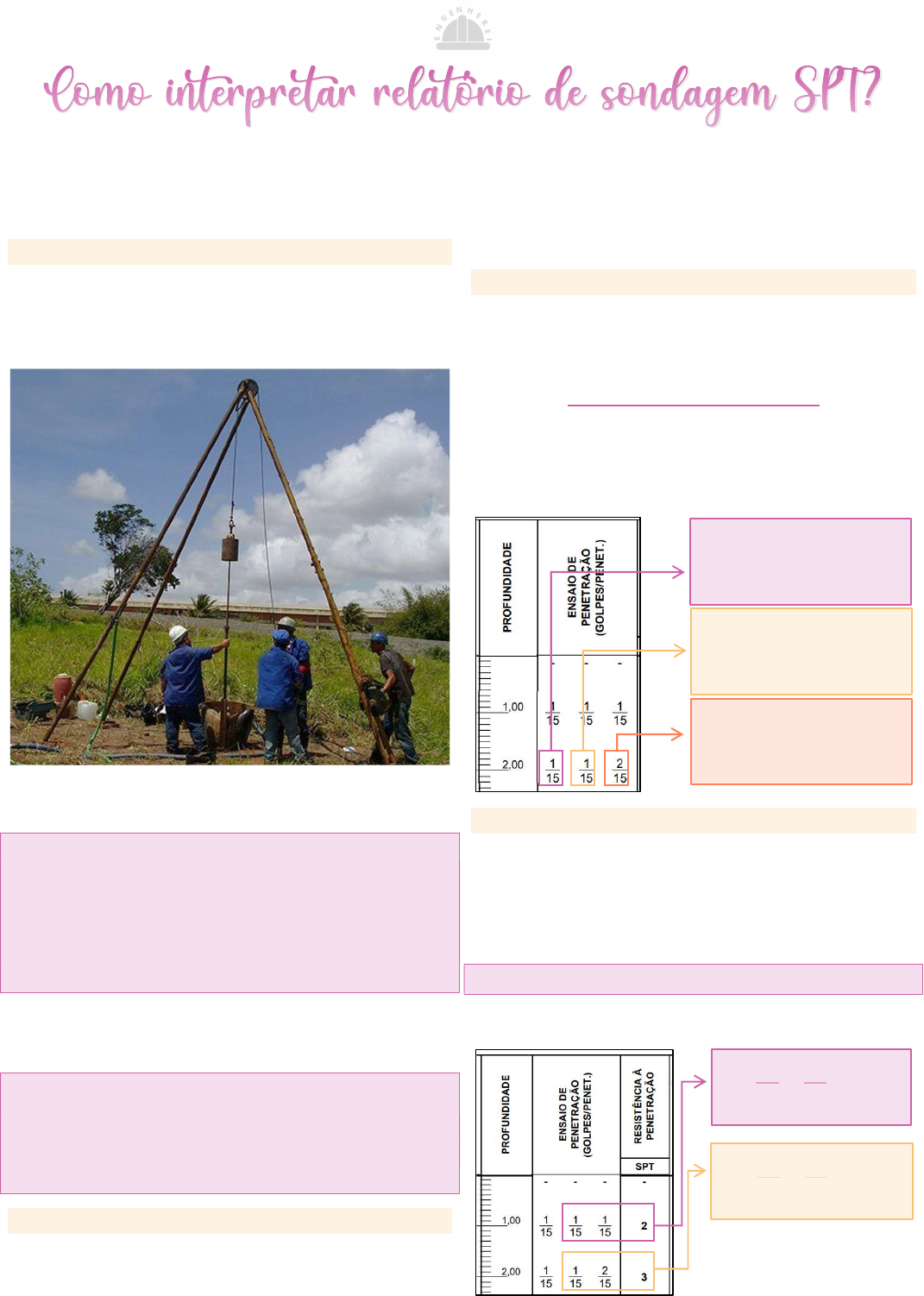

Como ler relatório de sondagem STP?

Prévia do material em texto

→ SPT é a sigla de Standart Penetration Test (ensaio de penetração
padronizado).
→ É um processo de exploração e reconhecimento do subsolo.
COMO FUNCIONA?
O barrilete (amostrador) é uma espécie de tubo com furo e conforme
vai sendo fincado no solo, o tudo do barrilete vai sendo preenchido
com a amostra do solo.

O peso (martelo) é levantado a 75cm acima da cabeça do amostrador
e é solto ( esse processo conta como 1 batida).
OBS: As batidas devem ser contadas! A cada 15cm de afundamento,
quantas batidas foram necessárias?
A contagem de batidas começa a partir de 1m (um metro) abaixo da
superfície.
São essas batidas que serviram de base para o relatório de sondagem.
Esse tubo sobe preenchido, colhendo uma amostra, onde é possível
saber o tipo de solo naquele local.
Quando parar a sondagem?
- Pode ser determinado pelo projeto;
- Quando chega-se a 30 batidas para afundar 15cm nos 3 testes
para aquela metragem.
CONCLUSOES
A partir do perfil de sondagem é possível saber informações como:
 Nível da água;
 O tipo de solo em questão;
 As cargas suportadas por aquele solo;
 A resistência do solo;
 O tipo de fundação que será feito.
ENSAIO DE PENETRAÇÃO (GOLPES/PENET.)
Esse trecho do relatório indica quantas batidas foram necessárias
para afundar 15cm.
𝑛° 𝑑𝑒 𝑏𝑎𝑡𝑖𝑑𝑎𝑠
15 𝑐𝑚 𝑑𝑒 𝑎𝑓𝑢𝑛𝑑𝑎𝑚𝑒𝑛𝑡𝑜

Ex: A imagem abaixo mostra que foi necessário apenas uma batida
para afundar o amostrar mais 15cm dentro do solo.

RESISTÊNCIA A PENETRAÇÃO
INICIAL: Somatório do 1° e 2° número de batidas para aquela
metragem.
FINAL: Somatório do 2° e 3° número de batidas para aquela
metragem.
OBS: Geralmente é usado apenas o final.
Ex: Nesse caso foi feito o somatório FINAL.

Foi necessária 1 batida para
afundar 15 cm (chegando a
2.15m)
Foi necessária 1 batida para
afundar mais15 cm (chegando
a 2.30m)
Foram necessárias 2 batidas
para afundar mais15 cm
(chegando a 2.45m)
𝟏
15
+
𝟏
15
= 𝟐
𝟏
15
+
𝟐
15
= 𝟑

GRÁFICO
O gráfico irá contabilizar, justamente esse somatório.

NIVEL DE ÁGUA
Indica a qual profundidade foi encontrada água, essa informação é
importante para escolher o tipo de fundação que será usada na
edificação.
PERFIL GEOLÓGICO
Apresenta o estudo geológico, indicando o tipo de material, coloração
e consistência.
