ELETROCARDIOGRAMA BÁSICO:
Tópicos da aula:
Atividade elétrica normal do coração, ondas do ECG normal, derivações do ECG, análise inicial do ECG: ritmo, FC,
eixo cardíaco.
Atividade elétrica normal do coração

Nó sinusal: céls especializadas em desse
despolarizar – determina o ritmo do coração.
Caminha através do TERMINAR DE ESCREVER kkkk
já me perdi ooo inferno

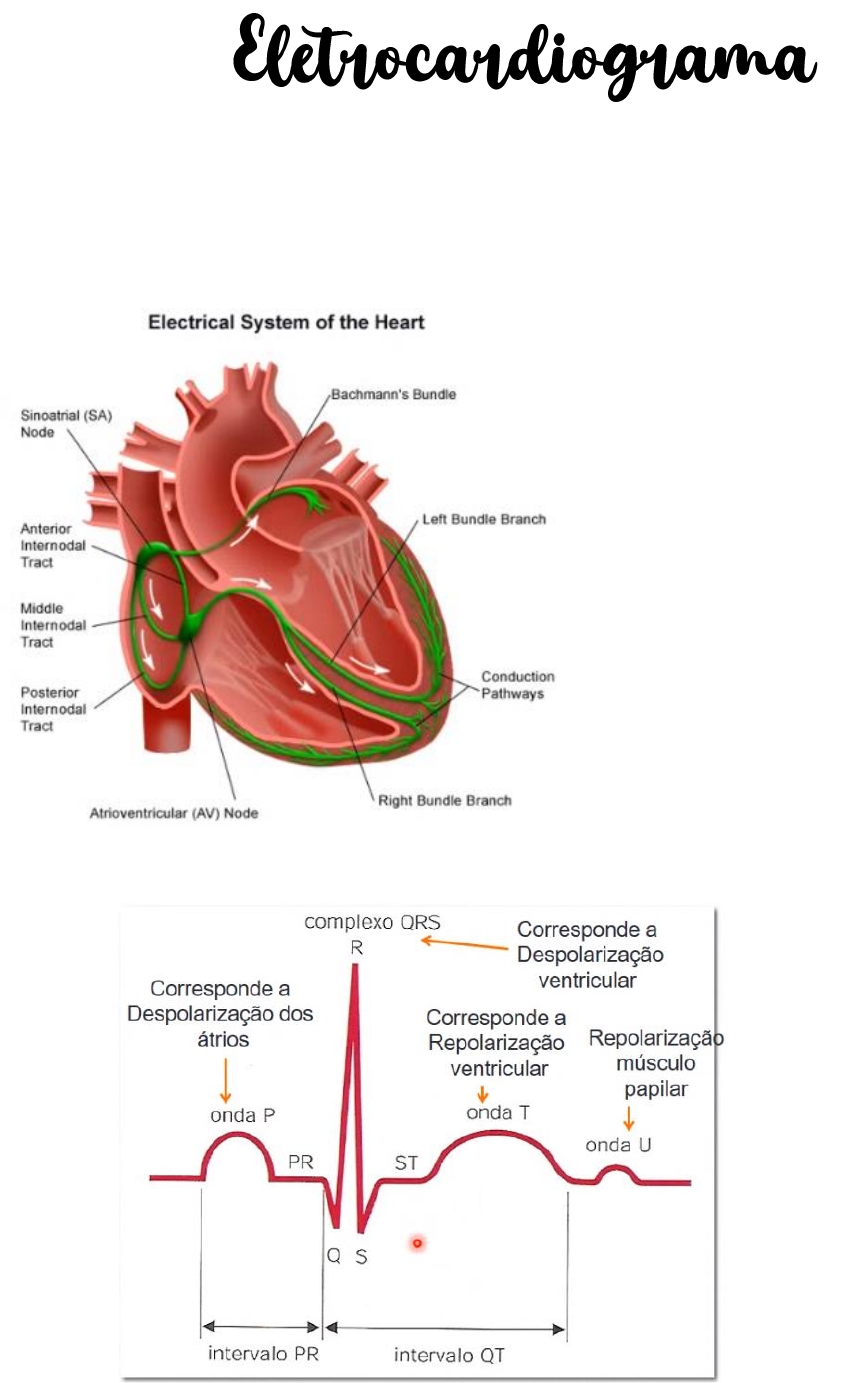

REGISTRO DA ATIVIDADE ELÉTRICA:
PR: pausa do nó atrioventricular.
QRS: despolarização dos
ventrículos
Onda T: repolarização ventricular
Onda U: repolarização do m.
papilar pode encontrar em
paciente bradicardico.








Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

2

PAPEL DE REGISTRO DO ECG:

Se quiser registrar um número maior: pode fazer papel correr mais rápido
ONDAS DO ECG NORMAL:

Onda P: tem que ter no máximo 2,5mm de amplitude e durar no máximo 100milisegundos (0,1s, 2,5mm).
Complexo QRS: amplitude pode variar, porque depende de cada derivação em que se observa. Mas,
independentemente da variação, a duração não deve passar de 120milisegundos (3mm).
Onda T: amplitude de no máximo 5mm nas derivações frontais e no máximo 10mm nas precordiais.
Onda U: geralmente não se vê nos ECG normais.
Despolarização do complexo QRS: representa o vetor de despolarização desse ventrículo
Onda Q: despolarização septal basal do ventrículo esquerdo (do VE para o VD).
Onda R: corresponde ao vetor principal de despolarização do ventrículo (de cima para baixo)
Onda S: corresponde a despolarização basal lateral do ventrículo.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

3



→VARIANTES DO QRS:
R’ bloqueio de ramo (2ª deflexão
positiva).
INTERVALOS E SEGMENTOS:

Intervalo PR: início da P até o início do QRS – alterações nesse intervalo: patologias.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

4

Ponto J: ponto em que termina onda Q e começa ST.
Segmento ST: tem que ser isoelétrico (mesma linha de base do PR).
Intervalo QT: depende da FC (corrigido – pela fórmula).
PLANOS DE ANÁLISE DO ECG:

→Derivações bipolares:
Planos frontais:

12 DERIVAÇÕES PRINCIPAIS (pode fazer ampliado para analisar outras derivações, se necessário).
DI: avalia polo negativo do braço direito em direção ao polo positivo do braço esquerdo.
DII: polo negativo do braço direito em direção ao ao polo positivo da perna esquerda.
DIII: polo negativo do braço esquerdo em direção ao polo positivo da perna esquerda.
→Derivações unipolares do plano frontal:

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

5

Essas derivações consideram que o centro do corpo corresponde ao ‘terra’ – estímulo inicial nasce do centro do
corpo e vai para onde as derivações ‘enxergam’.
DERIVAÇÕES DO PLANO FRONTAL:


DERIVAÇÕES PRECORDIAIS UNIPOLARES – AVALIAM O PLANO HORIZONTAL:
Derivações basais precordiais do plano horizontal. Se necessário, pode traçar eletrodo amplificado – a partir de V7.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

6

V7 a V9 – avaliação da parte dorsal do coração – colocar eletrodos nas costas.
V3R e VD4R – avaliação do VD.
IMPORTANTE SABER ONDE COLOCAR O ELETRODO!

Começando com V1 e V2: ‘olhando’ para o septo interventricular
V3 e V4: parede anterior do coração.
V5 e V6: parede lateral.
V7 e V8: dorsal.
V3R e V4R: ventrículo direito.
EIXO ELÉTRICO – PLANO HORIZONTAL:


Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

7

ANÁLISE INCIAL DO ECG:
Análise sequencial:
1) ritmo
2) FC
3) eixo cardíaco
4) onda P e intervalo PR
5) complexo QRS e intervalo QT
6) segmento ST
Ritmo sinusal deve ter as 4 características:
→FC deve estar entre 50bpm e 100bpm.
→Onda deve P+ deve ser positiva em DI, DII e aVF: nó sinoatrial
(localizado na porção anterior superior e lateral do AD) tem estímulo
gerado segue para o nó atrioventricular - direção do vetor é direção do DII
– positividade da onda P nessas derivações. aVF vai do centro do corpo
para o pé esquerdo e esse estímulo elétrico que sai do nó sinoatrial desce
estimulando o nó atrioventricular, sendo ventricular também.
→Cada onda P tem que ser seguida de um QRS
→Intervalo PR deve ser entre 120ms e 200ms

→Frequência cardíaca:
Entre 50bpm e 100bpm
Velocidade de registro: 25mm/s – 1500mm em 1 min
FC = 1500/RR

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

8



ENTENDENDO O EIXO ELÉTRICO:

VE é a câmara que tem maior massa, então ele que determina o eixo cardíaco.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

9


Eixo cardíaco:
Normal: DI POSITIVO e aVF POSITIVO:
Desviado a esquerda: DI POSITO e aVF negativo.
Desviado a direita: DI negativo e aVF positivo.


Vetor normal é de -30 a + 90.
Desviado a esquerda: a partir de – 30 a -90°
Desviado para a direita: aVF + e DI negativo de 190 a 90

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

10


De forma simplificada: analisar aVF e DI – para avaliar desvio de eixo. aVF e DI positivos: normal. DI ‘menos positivo’
do que aVF – infere que na rosa dos ventos o eixo está em 60°.

DI negativo e aVF postivio: somatória dos vetores: cai em desvio para a direita.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

11

Onda P - despolarização dos átrios:
Como o nó sinusal localiza-se na região lateral superior do átrio direito, o estímulo elétrico inicia-se no átrio direito, e
logo em seguida para o átrio esquerdo. A onda P resulta da soma das forças elétricas dos dois átrios, sendo sua
porção inicial correspondente ao AD e porção final ao AE.

Onda P total: inicio – despolarização do AD; segunda porção – despolarização do átrio esquerdo.
Duração total da onda P – no máximo 100 milisegundos.
Análise inicial do ECG
Duração máxima da onda P: 100ms
Amplitude máxima: 0,25mv
→Duração > 100ms: sobrecarga de AE
→Amplitude > 0, 25: sobrecarga de AD
→Plus-minus: boqueio intra-atrial por distúrbio na condução do feixe de Bachman.

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

12

DI:isoelétrico (fica bem no meio da rosa dos ventos); aVF bastante positivo – eixo em 90° - eixo preservado.
Onda P: duração normal; amplitude (mais de 3mm de amplitude): anormal – sobrecarga de AD.

Duração maior da onda P (cerca de 3mm) – sobrecarga de AE; amplitude normal. DI negativa; aVF positivo = eixo
desviado para a direita.
OBS: R maior – D1 positivo; S maior: D1 negativo.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

13


Onda P com grande amplitude e duração aumentada.
D1 -, aVF (Rr’) +

INTERVALO PR
Normal: 120 a 200ms
→<120ms: PR curto: onda delta (pré-excitação – WPW (seta vermelha)) (estímulo elétrico passa muito rápido do
átrio para o ventrículo; não tem a pausa).→ Pode determinar aparecimento de arritmias.
→>200ms: bloqueios atrioventriculares (estímulo fica muito tempo no nó atrioventricular e demora para transmitir
impulso).

COMPLEXO QRS (DESPOLARIZAÇÃO VENTRICULAR):
Avalia-se:
Sobrecarga VE
Sobrecarga de VD
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

14

Extrassístoles
Bloqueios de ramos
QRS NORMAL:
Amplitude variável de acordo com a derivação.
Duração <120ms (ou menor que 3mm).
→Se duração MAIOR que 120ms – distúrbio da condução intraventricular (feixe de His bloqueado em algum
momento).
SOBRECARGA VENTRICULAR:
Sobrecarga de Ventrículo Esquerdo:
Presença de critérios de amplitude ou voltagem para SVE – recomendados índices de Sokolov Lyon e de Cornell.



SOBRECARGA DE VENTRÍCULO DIREITO:
Componente R de V1 e V2 de voltagem maior do que o máximo para a idade (maior do que 7mm em V1 no adulto).
S profundas em V5 e V6, com complexos padrão RS ou rS.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

15

Pequena onda q, seguida de R (qR) ou Rs (qRs) em V1 ou V1 e V2.
Relação RVE1 ou V2 / SVQ ou V2 > 1.
R de V1 e V2 muito aumentando (R teria
que ser menor e S teria que ser maior no ECG normal). Isso significa que esse VD está com sobrecarga (puxa o vetor
cardíaco para a direita).
EXTRASSÍSTOLES ATRIAS: estimulação prematura, proveniente de um foco atrial de qualquer local do musculo
miocárdico (NÃO do nó sinusal). Produz uma onda P anormal antes do tempo previsto.

A morfologia pode variar, porque o foco atrial ectópico pode gerar QRS de forma diferente.

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

16

EXTRASSÍSTOLES VENTRICULARES: origina-se de um foco ectópico ventricular, sem onda P (porque não surgiu no
átrio e estimulou só o ventrículo) e com um QRS diferente (aberrante).




Bigenimismo: 1 batimento normal seguido de 1 extrassístole.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

17

Bigeminismo ventricular:

A cada 2, 1 extrassistole (3º batimento) ; a cada 3 batimentos, 1 extrassístole (o4º).
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

18


Extrassistoles pareadas: algum foco no ventrículo se estimula sozinho e faz um QRS aberrante (nó sinusal faz uma
pausa para “ver se esse foco ectópico ventricular estimula de novo”) e outro em seguida. Após segunda
extrassistole, foco ectópico pausou, então o nó sinusal manda estímulo.
Taquicardia ventricular: 3 batimentos por foco ectópico (3x seguidas estímulo): taquiventricular não sustentada (3
ou mais estímulos ectópicos). Dura MENOS 30s em não causa instabilidade hemodinâmica.

Bloqueios causados por DASE: comum em paciente chagásico.
Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

19

DISTÚRVIOS DE BLOQUEIOS DE RAMO
BLOQUEIO DE RAMO É O TERMO USADO PARA DEFINIR UMA SITUAÇÃO NO QUAL O ESTÍMULO ELÉTRICO SOFRE
UM ATRASO DA CONDUÇÃO OU É IMPEDIDO DE PROSSEGUIR ATRAVÉS DE UM RAMO DO FEIXE DE HIS.
A ATIVAÇÃO VENTRICULAR FICA RETARDADA DEVIDO A PASSAGEM DO ESTÍMULO CÉLULA A CÉLULA (MUSCULAR) E
NÃO PELO TECIDO ESPECIALIZADO.
A REPRESENTAÇÃO ELETROCARDIOGRÁFICA DESSE RETARDO É UM QRS ALARGADO > 120MS.
Duas condições caracterizam os bloqueios de ramos:
QRS ALARGADO : 120MS.
ALTERAÇÃO 2ªria da repolarização onde o segmento ST e a onda T se opõem ao QRS.
Etiologias:


BLOQUEIO DE RAMO DIREITO:
Presença de complexos QRS no plano horizontal com as seguintes características:
QRS COM DURAÇÃO MAIOR QUE 120MS NO BLOQUEIO COMPLETO E ALTERAÇÕES SECUNDÁRIAS DA
REPOLARIZAÇÃO (QUE OCORREM COM MAIOR FREQUENCIA EM V1 E V2).
COMPLEXOS TIPO rsr’, rsR’ ou Rsr’ em V1 e V2.
rsR’S’ em V2 e V3.
qR ou R puro em V1 e V2 (diferenciar de IM septal).
Onda S alargada ou ‘empastada’ em V5 e V6.


Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

20

BLOQUEIO DE RAMO ESQUERDO:
Observar no plano horizontal a presença de complexos QRS com as morfologias:

Onda T discordante do
complexo QRS.

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

21


BLOQUEIOS FASCICULARES:
Bloqueio divisional ântero superior esquerdo – BDASE.
Bloqueio divisional postero inferior esquerdo.
Bloqueio divisional ântero medial.
BDASE:

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

22



SEGMENTO ST e ONDA T
Segmento ST: início no Ponto J até o início da onda T – DEVE SER ISOELÉTRICO.
Onda T – repolarização ventricular – positiva em todas as derivações, exceto em aVR.

Cardiologia – FMBM Pamela Barbieri – T23
Profª Dra. Ana Paula Lebet

23



ANALISE ESTE ECG:
