Universidade Estácio de Sá
Disciplina: Elementos de Máquinas – CCE0158
Professor: Fernando Braga
Prova: AV1

Exercício 1: (1,0 ponto)

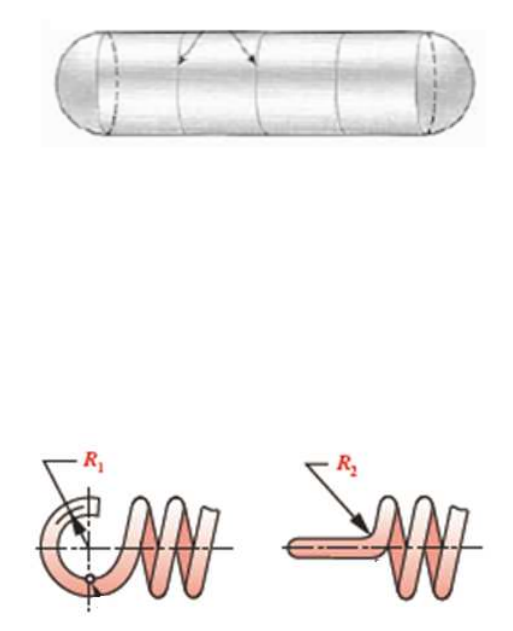

Um tanque cilíndrico com diâmetro interno d = 304 mm, é submetido a pressão de gás
interna p = 2,2MPa. O tanque é feito de seções de aço soldadas circunferencialmente e
longitudinalmente. As extremidades do tanque são hemisféricas. A tensão admissível
do material do tanque é de 22 MPa. A espessura do corpo cilíndrico e das extremidades
hemisféricas do tanque.


Exercício 2: (2,0 pontos)
A mola de extensão mostrada na figura tem extremidades de anel completamente
torcidas. O material é um fio ASTM A227. Considere o diâmetro máximo da mola de 38
mm e o diâmetro do fio de 4 mm. Considere o R2=12,5 mm. Use: G=78,6 GPa e E=200
GPa.



Determine a força máxima que pode ser aplicada ao gancho da mola sem que ocorra
falha do mesmo.




Exercício 3: (2,0 pontos)
O suporte mostrado na figura abaixo deve sustentar uma carga total de 60 kN. Cada
placa possui duas soldas de 75mm e uma de 100mm. Utilizando varetas de solda da
série E70 qual a dimensão da solda a ser especificada sabendo que a espessura da
chapa é de 12 mm?

Dados de tensão dos eletrodos:

Valores dentro dos parênteses tensão em MPa;
Valores fora dos parênteses tensão em ksi;










Exercício 4: (3,0 pontos)
A haste tem diâmetro de 12 mm e peso de 80 N/m. Determine a tensão de von Mises
da barra na região do engaste.


Exercício 5: (2,0 pontos)
A figura mostra um bloco de mancal de ferro fundido que deve ser parafusado com porca
em uma viga de teto de aço e suportar uma carga gravitacional. Os flanges da viga têm
20 mm de espessura, e a dimensão A do mancal mostrada na figura, é de 20 mm
também. Tensão de escoamento do material do parafuso igual a 635MPa.

Determine o diâmetro dos parafusos sabendo que a carga máxima aplicada será de
100kN. Calcule também o torque de aperto que deverá ser utilizado. Considere k=0.2.
