EXECUÇÃO DE SAPATAS

1) PLANTAS NECESSÁRIAS

• Locação e cargas nos pilares
• Forma e armação das sapatas
• Forma e armação dos pilares


2) ETAPAS E QUANTITATIVOS

2.1) Escavação

• Deve atingir 5 cm abaixo da cota de assentamento da sapata.
• Deve ser deixada uma folga de 30 a 70 cm entre os bordos da
sapata e da escavação.
• Talude de escavação de 1 (h) : 2 (v).


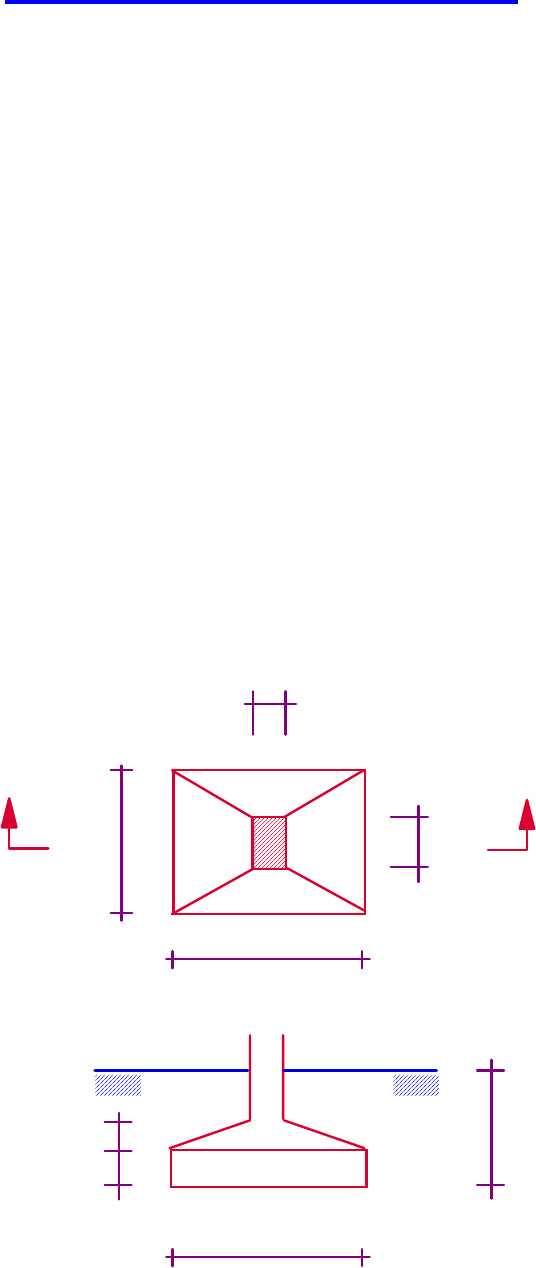

Lx
Px
Df
A A
AA
PLANTA
PyLy
Lx
H2
H1


Dimensões da Sapata



30 a 70 cm
30 a 70 cm
30 a 70 cm 30 a 70 cm
1
2
(Df + 5) / 2 (Df + 5) / 2
Df + 5
A A
AA
PLANTA


Dimensões da Escavação

• Volume de escavação (Vesc):

A
a
H

Volume de Tronco de Pirâmide

( )[ ]AaAaHV ⋅++⋅=
3


No caso da sapata (admitindo-se uma folga de 50 cm entre os
bordos da escavação e da sapata), tem-se:

H = Df + 5 cm

a = [ Lx + 100 ] . [ Ly + 100 ]

A = [ Lx + 100 + Df + 5 ] . [ Ly + 100 + Df + 5 ]




2.2) Lançamento do Concreto Magro

• Concreto não estrutural (fck = 9 MPa), que serve como lastro
para a escavação.
• Deve ser deixada uma folga mínima de 10 cm a partir do bordo
da sapata.
• Espessura usual de 5 cm.



5
10 10
CONCRETO
MAGRO


Concreto Magro


• Volume de concreto magro (Vmag):


( ) ( )[ ]20205 +⋅+⋅= LyLxVmag






2.3) Forma e Armação da Sapata

• A forma deverá estar apoiada no lastro de concreto magro.
• Só é utilizada forma no trecho inferior da sapata.
• Devem ser usados espaçadores (“cocadas”), para se garantir um
recobrimento mínimo de 2,5 cm.
• Taxa de armadura da sapata é normalmente de 50 a 60 kg/m3 de
concreto.


ARMADURA
DO PILAR
FORMA
DA SAPATA ESPAÇADORES
ARMADURA
DA SAPATA
FORMA
DO PILAR
2,5


Forma e Armação da Sapata


• Área de forma da sapata (Asap):

( )[ ]LyLxHAsap +⋅⋅= 21

• Área de forma do pescoço do pilar (Apes):

[ ] ( )[ ]PyPxHHDfApes +⋅⋅+−= 2)( 21

2.4) Concretagem

• A sapata deve ser concretada seguindo-se as especificações do
projeto (fck, cura, etc).
• Volume de concreto da sapata (Vsap):

( )[ ] 


 ⋅⋅⋅⋅⋅⋅⋅⋅+⋅⋅= )()()(
3
2
1 PyPxLyLxPyPxLyLx
HLyLxHVsap

• Volume de concreto do pescoço do pilar (Vpes):

[ ] [ ]PyPxHHDfVpes ⋅⋅+−= )( 21


2.5) Reaterro

• Deve ser feito após a retirada da forma da sapata e do pescoço.
• Normalmente é utilizado o próprio material escavado
compactado.
• Deve ser considerado o empolamento do material (em geral de
20 a 30%).
REATERRO
COMPACTADO

Reaterro da Cava

• Volume de reaterro (Vrea):

( )[ ] 20,1⋅++−= VpesVsapVmagVescVrea
