Radiologia de torax

Prévia do material em texto

Imaginologia
Semiologia Torácica e Anatomia Radiológica

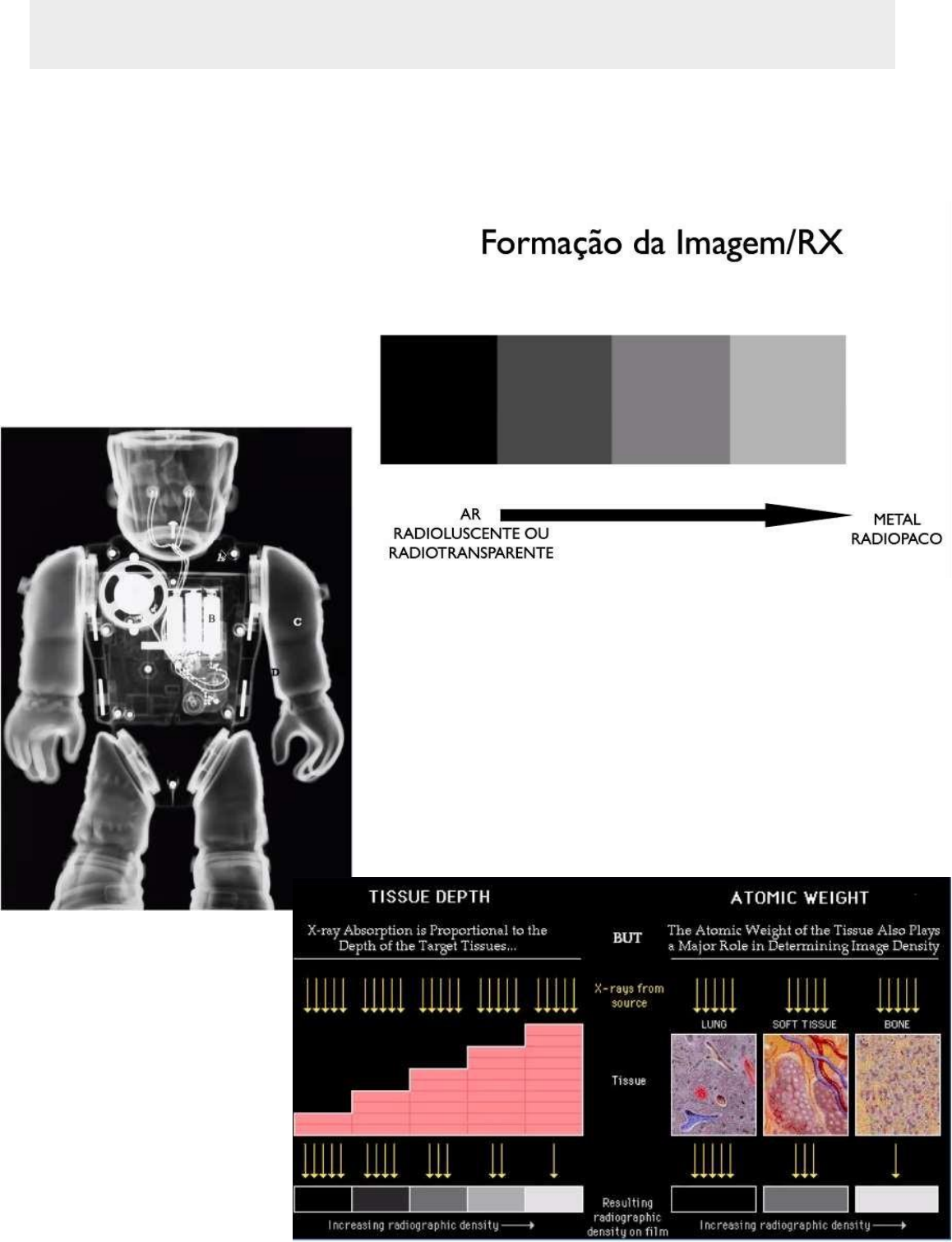

Aspectos básicos da imaginologia
• Raio X
É uma escala de preto ao branco
passando pelo cinza.
O Que fica muito preto→
radioluscente ou radiotransparente
O que fica muito branco→ radiopaco










Para definir se uma região com cor intermediária é
radioluscente ou radiopaco dependerá da cor de um
referencial.
Por exemplo: na região C do boneco ao lado é
radioluscente em relação ao B, mas é radiopaco em
relação a A.
Normalmente, a relação é descrito no laudo da imagem.







A cor do raio X depende do
tipo e espessura tecido que
compõe a região/órgão do
corpo: Quanto mais
espessado e denso mais
branco fica o raio X dessa
região
• Tomografia computadorizada
A física da tomografia é a mesma do raio X, a
diferença entre as duas é que a tomografia
“fatia” a pessoa em diversas dimensões para
obter imagens de forma rápida e depois e
monta-se (junta) as imagens no computador,
tornando a mais detalha que o raiox.
Diferenças:
▪ Raio X→bidimensional
▪ TC→ tridimensional
▪ TC 50 a 100x mais radiação
▪ TC ainda é mais caro
▪ Raio X→ mais disponível
Obs: Pediatra pede menos tomografia devido a radiação (acumulativa→ toda vida).


Avalia as densidades dos tecidos/órgãos de
forma quantitativa.
Nessa imagem ao lado, mostra a densidade
das regiões no TC de forma numerada
(quantitativa).



Quanto mais escuro (preto) na
TC→ hipoatenuante
E mais claro (branco)→
hiperatenuante.










Radiologia do Tórax
Usado em:
- Avaliação pneumológica→ imprescindível contar com um estudo radiológico do tórax.
- Saúde ocupacional, pré-operatório, diagnóstico e controle de tratamento, terapia intensiva, etc.
Obs: Terapia intensiva→ risco grande de pneumonia aspirativa.
• Técnicas de posição
➢ PA (Póstero-
anterior)
Raio entra por trás e sai na
frente.
Pede ao paciente para
realizar inspirações
máxima. A imagem é feita
em pausas respiratórias.
Obs: Somente se faz raio X AP em pacientes acamados, no caso é de frente para trás.
Porque é melhor fazer PA em vez de AP?
Porque retiira a escapula da visão do raio X e por causa do coração (a medida que aproxima o
coração do filme, ele aproxima do seu tamanho real). Em AP o coração fica mais magnificado.


➢ Perfil


Porque é importante fazer em duas incidências (PA e Perfil) em vez de uma?
É importante para ter uma visão tridimensional, um tem
noção de direito e esquerdo o outro de profundidade. E é
importante para avaliar a lesão na questão espacial.
➢ Técnicas complementares
 Avaliação de Raio X de tórax fisiológico
1. Importante verificar: Nome da pessoa (identificação certa), lado (técnico é obrigado a
colocar os lados) e posicionar o raio x (avalia o raio X como o paciente estivesse de frente
para você).

2. Parede Torácica, ossos e abdome
➢ Escapula
➢ Processo coracóide da escapula
➢ Costelas Posteriores e anteriores
Como saber se a costela é anterior ou posterior?
A costela anterior tem uma parte cartilaginosa
(menos denso que a parte óssea), dessa forma fica
menos visível (radioluscente).
➢ Mamas
➢ Bolha gástrica ou flexura esplênica do colón.




Essa costela em branco é posterior-
questão anatômica→ todo ósseo (muito
visível).
Em azul: mamas.



































3. Mediastino, coração e hilo
1. Traqueia
Estrutura tubular radiopaco→ importante está
centralizada.





































3. Silhueta do mediastino
Em PA:
1- V. cava superior
2. VCI
3- AD
4- Arco aórtico
5- tronco pulmonar
6, 7- VE
2. Coração
Índice cardiotorácico (ICT) < 0,5 em
adultos
Crianças costumam ter maior de 0,5→
sendo normal.
Raio X para avaliar o coração não é um
método muito sensível.
Claramente, aumento de ICT.
Em Perfil
VD e AE consegue visualizar



4. Hilo Pulmonar
Lado direito BAV
Lado Esquerdo ABV
**Não consegue visualizar com clareza o brônquio
(presença de ar), basicamente consegue ver é a artéria
(caracteriza hilo pulmonar no raio X).

Artéria E (ABV) é mais alta que a Artéria D (BAV).

Hilos pulmonares = Artérias pulmonares
Parâmetros técnicos
- Simetria: linha mediana no mediastino e linha
borda medial das clavículas→ essas linhas
devem estar equidistantes.


4. Pulmões
Avalia cada pulmão individualmente e depois avalia
de forma comparativa os dois.










5. Contagem das Costelas
- Inspiração: Pausas inspiratórias – pede o
paciente para inspirar e segurar a respiração.
Contagem dos arcos costais – pelo menos 9 arcos costais posteriores acima do diafragma





Importante:
Percepção de quantidade de tecido adiposo
 Anatomia Pulmonar



10 segmentos, 3 lobulos 10 segmentos, 2 lobulos
1 e 2 → apico-posterior
 Lesões Fundamentais



Professor: Henrique Pereira Faria
 Imaginologia
Lesões fundamentais



 Lesões do espaço aéreo




• Consolidação
- Espaço aéreo (alvéolo) preenchido por pus, células ou sangue. Esse preenchimento de vários
alvéolos provocam uma opacidade homogênea na imagem apresentada no raio X.
Características observadas:
✓ Lesão radiopaca – raio x mais branco
✓ Sinal de silhueta
Contorno do mediastino → silhueta
Estruturas de densidades semelhantes se tocam,
passando a apresentar um contorno único.
Perda do contorno mediastinal e diafragmático,
utilizado para localiza lesões.
✓ Broncogramas aéreos
- O brônquio não é usualmente visível
- Se há algum fluido preenchendo alvéolos, ele se
trona visível.
- Broncograma aéreo: sinal de patologia do Espaço
aéreo





Imagens radioluscentes tubulares na seta preta-→são os broncos normais, porém os ácinos
estão preenchidos com algum fluido (consolidação), isso torna os brônquios visíveis
(radioluscentes) com ar (antes não visíveis).


Observação: Consolidação→ maioria das vezes pneumonia→ infecção→
muco,pus, etc.
Anatomia radiológica x Consolidação


Lobos superiores



Imagem radiopaca no lobo superior direito com
broncoespasmo aéreo de permeio, sugestivo de
consolidação.
Lobo Médio



Raio X com presença de sinal da
silhueta na borda cardíaca direita
(perda da silhueta)→ acometimento
é em alguma região em contato com
borda cardíaca D→ lobo médio.

































Imagem radiopaca na região esquerda→
opacidade homogênea com broncoograma aéreo, sinal da silhueta na borda esquerda
cardíaca→lodo da lingula. Segmentos basais normais (sem comprometimento)→ diafragma
normal.
Lobo inferior



Perda das duas bordas cardíacas (esquerda e
direita) e perda da borda do diafragma direito.
Segmentos basais do lobo direito, segmentos
lobo médio D e lobo superior E comprometidos.
Paciente intubado










Lobos superior, médio e inferior D→ perda da
silhueta cardíaca e diafragma D→ com
broncograma aéreo no lobo médio→ sugestivo de
consolidação.



Causas
✓ Pneumonias lobares e segmentares
✓ Tuberculose
✓ Infarto pulmonar
✓ SARA
✓ Edema agudo de pulmão

• Atelectasia





Tipos
- Colabamento do espaço aéreo→ redução pulmonar
- Ar é absorvido (não é substituído como na consolidação)
- Opacidade homogênea com redução de volume
































Atelectasia Obstrutiva
Sinais radiológicos
▪ Sinal direto→ deslocamento das fissuras





Difícil ver a fissura no
fisiológico
▪ Sinais indiretos
- Desvio ipsilateral do mediastino
- Elevação do hemidiafragma
- Estreitamento dos espaços intercostais

Obs: Atelectasia é melhor vista no PA, exceto do lóbulo médio (melhor vista no perfil).





Sem broncogramaaéreo→ atelectasia do lóbulo
superior direito. Há hipersuflacação dos outros
lóbulos (compensatório).











Fisiologico X Atelectasia



Diafragma
D e E subiu
e traqueia
deslocou
para a D.-->
redução de
volume
pulmonar→
sugestivo de
atelectasia.


Modo panqueca→ atelectasia lobo médio no perfil







Clipes cirúrgicos →na região gástrica
Eletrodos, sonda nasoenterica, sonda de monitorização, tubo
de gastrostomia e catete central.


Atelectasia do lobo inferior D




Hemitorax opaco D, com desvio da traqueia
ipsilateral→ sugestivo de atelectasia ou retirada total
do pulmão D.


















Hemitorax E opaco, com desvio da traqueia e
do coração ipsilateral→ sugestivo de
atelectasia total ou retirada do pulmão




Atelectasia do lobo superior E








Inverteu o BAV com o ABV->
cefalização do hilo direito

Professor: Henrique Pereira Faria
 Imaginologia
Lesões fundamentais



Lesões do interstício e do parênquima - Lesões reticulonodulares e
cavitações
Interstício Pulmonar
Estrutura de apoio dos alvéolos,
composto por vasos sanguíneos,
linfáticos, brônquicos e tecido
conjuntivo.

Lesões nodulares
• Nódulos: lesões de até 30 mm
• Miliares: menores de 2mm
• Micronodulares: 2-7 mm
• Nódulos: 7-30 mm
• Massas: maiores de 30 mm

** Nódulo é toda lesão que tenha até 3 cm, acima de 3 cm
recebe o nome de massa ou uma lesão expansiva.

Diagnóstico diferencial
• Tuberculose (miliar)
• Sarcoidose
• Silicose
• Acomete mais campos superiores
• Metástase (tumor de tireoide pode dar várias metástases)

















.

**somente é cobrado se enxergou o padrão reticulo-nodular

Lesões Reticulares
• Espessamento da rede de tecido conjuntivo intersticial - “linhas”
• Diagnóstico diferencial
- Fibrose pulmonar (idiopática)→Acomete mais campos inferiores

Lesões Retículo-Nodulares
• Padrão misto, com presença de padrão reticular e nodular
• Diagnóstico diferencial
- Lifangite carcinomatosa
- Asbestose = Pneumoconiose por amianto (asbesto)→ Acomete
mais os campos inferiores
 Nódulo Pulmonar
Nódulo Pulmonar Solitário (NPS)
• Opacidade redonda ou oval menor que 3 cm completamente
envolta por parênquima pulmonar.
• Granuloma, hamartoma ou câncer
***O nódulo pode ser uma neoplasia, hamartoma, granuloma. Importante
diferenciar o tipo de nódulo.


Características NPS
• Tamanho
• Localização
• Calcificação
• Gordura
• Margens
• Cavitação
• Tempo de crescimento



Calcificação
• Característica mais importante
• Central, difusa, laminada ou em pipoca -
probabilidade de benignidade de quase 100%
• Apenas 2% dos NPS com calcificação são
cânceres
• Calcificação nas lesões é bom ou ruim, em
geral? É algo bom, quando é grosseira,
grande, principalmente. Nódulos pulmonares
com calcificação que são boas? Difusa,
central, lamelar, pipoca. Praticamente são
lesões benignas
• Somente com o Rx não consegue saber se a quantidade
de calcificação, geralmente, assim é pedido TC.
Normalmente é uma cicatriz no tórax, devido uma infecção
previa.
• Calcificações puntiformes (“pequenas”)→ normalmente, é
indeterminado, ou seja, pode ser neoplasia maligna.
***Nódulo espiculados, pode ser preocupante.


*microcalcificações→ indeterminados e ainda tem especula

Tempo de crescimento
• A falta de crescimento em um período de 2 anos ou mais
sugere benignidade
• Maioria dos nódulos malignos - dobra de tamanho em 30 a 400 dias
***Para saber o tempo de crescimento deve ter um exame de anterior para comprar.
***Bom prognostico→ lesão sem crescimento, pois as neoplasias têm grande taxa de mitose e
assim crescimento.

• Importante o guideline
• Os guideline não são feitos para ingressar os atendimentos (condutas)
• Quanto maior o tamanho, tabagista (carga e não tem as 4 características de calcificação→
mais chance de malignidade, mais agressivo deve ser a propedêutica→ biopsia.
• Diagnóstico definitivo somente com a biopsia
• Para tumores no pulmão, o grande fator de risco é o tabagismo.
• Tuberculose
• PPD+→ apenas um teste com o antígeno (bacilo de GHON) da tuberculose→ teste
imunológicos, testar o estado imunológico do indivíduo. Chama teste botulínico
• PPD+ sem reação e com reação fraca→ sem infecção
• PPD+ com reação forte deve fazer RX para descartar infecção da tuberculose.

Tuberculose
• Fluxograma da doença
95% resolução
5% evolui para TBC
• Observações:
- A vacina protege contra casos graves da doença não da doença em si.
- Teste tuberculínico = inocula antígenos no subcutâneo = reação caso o indivíduo já tenha tido
contato ou esteja com tuberculose.

Imagem→ calcificação difusa→ indivíduo teve contato com o bacilo da tuberculose, resolvido pelo
sistema imunológico→ cicatriz, formou o nódulo. Porém nesses nódulos, há bacilos latentes no
interior e pode reativar por fatores externos, como doença primária (DM, HIV) ou uso prolongado
de corticoide.
Contato Primário
• Primeiro contato - Maioria em crianças
• Pode haver evolução para TBC primária em 5% dos pacientes
• Em 95% casos há resolução do processo – RX normal ou complexo primária.
- Aparecimento no RX:
Complexo de Ghon = nódulo calcificado na periferia
Complexo de Hank = nódulo calcificado na periferia e no hilo
- Fazer TC apenas para ver se o nódulo tem algum dos padrões de benignidade
Doença Primária
• Achados clínicos: linfadenopatia hilar e mediastinal (90%), consolidação parenquimatosa
(70%), derrame pleural (5 a 10%), cavitação (raro).
Pediatria: Consolidação que não melhora o quadro clinico com antibiótico, tem que pensar em
tuberculose. Tuberculose pode ser confundida com pneumonia bacteriana, quando há
consolidação no RX.
Pós- primárias
• Chamada de secundária ou por reativação
• Disseminação broncogênica
• Ocorrem em indivíduos já imunizados – adultos em sua maioria
• Resultado da reativação de um foco de infecção adquirida em
ocasiões anteriores
• Achados:
- Tendência a localizar-se no segmento apical ou superior do
lobo inferior (85%)
- Cavitações (comuns nos lobos superiores e ápices) – (20-
45%)
***Lobulos superior, apicais e segmento 6 (segmento superior dos
lóbulos inferiores)→ alta concentração de O2.
- Consolidação focal (50 a 70%)
***Bacilos disseminandos no lóbulos→ consolidação




❖ Lesão escavada (cavitação) = lesão pulmonar com
espessura e parede maior de 1mm
Cavitação: tuberculose pós-primária, neoplasias
(adenocarcinoma do pulmão), abscesso pulmonar, infecção
paracoco.
❖ Pneumatocele = lesão no parênquima pulmonar com
parede fina (≤ que 1mm) - infecção causada por S.aureous
e pneumonia por estafilococos.
▪ 3.linfadenopatia

▪ 4. cavitação no terço
médio















Tuberculose Miliar
• Disseminação hematogênica do bacilo
• Mais comum em imunocomprometidos
• Pode permanecer por longo período assintomático
• Múltiplos pequenos nódulos distribuídos difusamente
pelo pulmão


Professor: Henrique Pereira Faria
 Imaginologia
Lesões fundamentais



Embolia Pulmonar – TEP
• Introdução e fisiopatologia
✓ Êmbolos Pulmonares – geralmente provêm do sistema venoso dos membros inferiores
✓ Principal local trombos: veias iliofemorais – veias de grosso calibre
✓ Necropsias: êmbolos em 3 a 5% (68% foi a causa do óbito)
✓ Letalidade embolia não tratada: 30%
***muitos casos são subnotificados, devido ser difícil diagnostico
Paciente com infecção COVID→ problemas com hipercoagulação.
• Fatores de risco
✓ Imobilização
✓ Neoplasia
✓ História de TEP prévia
✓ Obesidade
✓ Tabagismo
✓ Gestação e pós-parto
✓ Alterações de fatores de coagulação
• Manifestações clínica
✓ Sintomas:
- Dispnéia (73%)
- Dor torácica ventilatória-dependente(66%)
- Tosse (37%)
✓ Sinais:
- Taquipnéia (70%)
- Estertores (51%)
- Taquicardia (30%)

• Scores Clínicos
É usado para diagnostico de TEP

Todos os critérios 12,6 pontos.
✓ >6 pontos→ alta
✓ 2-6 pontos→ intermediária
✓ < 2 pontos baixa
Rx de Tórax
• Alteração apenas 12% casos
• Importante para excluir outros diagnósticos: pneumonia, insuficiência cardíaca, etc.
• Algumas alterações clássicas

✓ Corcova de Hampton



✓ Sinal de “westermark”
Oligoemia→ comprometimento de um vaso
distal por embolo


***Dímero D→É um exame que mostra a quantidade de fibrina quebrada (produto dela), acontece
muito com trombos→ alta sensibilidade (exame de triagem), ajuda a excluir a doença, dificilmente
o resultado é falso negativo.
Angiografia Pulmonar→ é padrão ouro para TEP→ pouco realizado, devido ser muito invasivo e
de difícil acesso.
 Lesões do espaço Pleural
Derrame Pleural
• Anatomia/Fisiologia
✓ Pleura visceral é aderente ao pulmão e ao espaço entre as pleuras é virtual
✓ Há normalmente 2-10 ml líquido pleural
✓ A cada hora, aproximadamente 100 ml de líquido é produzido, principalmente pela pleura
parietal.
• Causas
✓ Síndrome nefrotica, cirrose, ICC, neoplasias, lúpus, pneumonia (parapneumônico).

Em perfil, consegue visualizar os posteriores.
Como saber qual é o direito e qual é o esquerdo? Seio costofrênico esquerdo você
consegue ver até o coração. O direito visualiza-se inteiro.

• Apresentação Radiológica

Fisiologicamente os ângulos é agudo (obtusos), como
mostra a imagem ao lado.












✓ Obliteração (velamento) seio costo – frênico posterior (mínimo 100mL)
***Pois o RX é feito em pé→ é onde acumula primeiro

Quando preenche de liquido, perde a
chanfradura (ângulos fica mais reto). Para fazer
esse nivelamento deve ter no mínimo 100ml,
entre 10 e 100 ml não consegue visualizar.

































✓ Sinal do Menisco ou Linha de Damoiseau



Desvio do mediastino→ observa o desvio da traqueia
(contralateral).
✓ Obliteração (velamento) seio costo – frênico lateral (mínimo 175mL)
Acima de 175 mL→ causa alteração no
posterior e, também, no anterior.
Alteração no direito.



Esse método tem como objetivo verificar se há ou não derrame pleural, quando é pouco e
não consegue visualizar em PA e perfil com o paciente me pé.

✓ Derrame Loculado
Quando o liquido é exsudato, viscoso, acometendo outros locais



¨tumor fantasma” (na ponta da seta)→ devido poder ser
reabsorvido pelo parênquima.

✓ Hemitórax Opaco

Pneumotórax

• Causas
✓ Trauma
✓ Iatrogênia → técnica errada, ex.
acesso central
Pode ser simples ou hipertensiva
(compressão)→ compressão dos vasos
venosos (cava superior e inferior)→diminui
o retorno venoso→ diminui DC→ diminui
PA→ alteração hemodinâmica.
** Emergência médica– não se faz Raio X
devido ao risco iminente de vida.


Sinusite aguda→ diagnostico clinico
Sinusite crônica→ TC e não RX
Cuidado com tto antibiótico, infecção virais como H1N1 simula uma sinusite.
