Universidade Católica de Moçambique
Faculdade de Engenharias
Curso de engenharia Electrotécnica
Cadeira: Electrónica digital
Ficha de Exercícios 2
1.Represente a tabela de verdade e o circuito correspondente a cada uma das seguintes funções:
a) F = X.Y
b) F = X+Y
c) F = (X+Y).Z

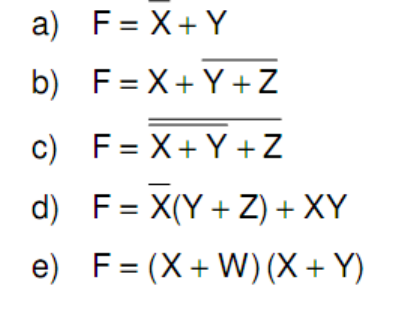

2 Escreva a tabela de verdade correspondente a cada uma das seguintes funções lógicas
3.Demonstre, recorrendo a tabelas de verdade, que:
4,Simplifique
5.Utilizando manipulações algébricas, mostre que
6.Utilizando manipulações algébricas e sabendo que AB=0 e A+B=1, mostre que
7.Indique a tabela de verdade e o circuito correspondentes a cada uma das seguintes funções
8.Indique as expressões algébricas correspondentes às seguintes somas de termos Mínimos
9.Considere o seguinte circuito
a) Indique a função lógica correspondente a F, extraída directamente a partir do circuito.
b) Simplifique a função anterior recorrendo às propriedades da álgebra de Boole.
c) Desenhe o esquema do circuito correspondente à simplificação da alínea anterior.
10.Considere a seguinte função
a) Simplifique a função usando um mapa de Karnaugh.
b) Obtenha o mesmo resultado algebricamente;
11.Simplifique as seguintes funções, expressas numa soma de termos mínimos, recorrendo aos mapas de Karnaugh:
