PLANO CONCEITUAL
P L AN O C O N C E I T U A L
1 O que é o Plano Conceitual
São esquemas conceituais, que:
-mostram muitas informações
com poucos elementos
-formam instrumentos de
comunicação interessantes

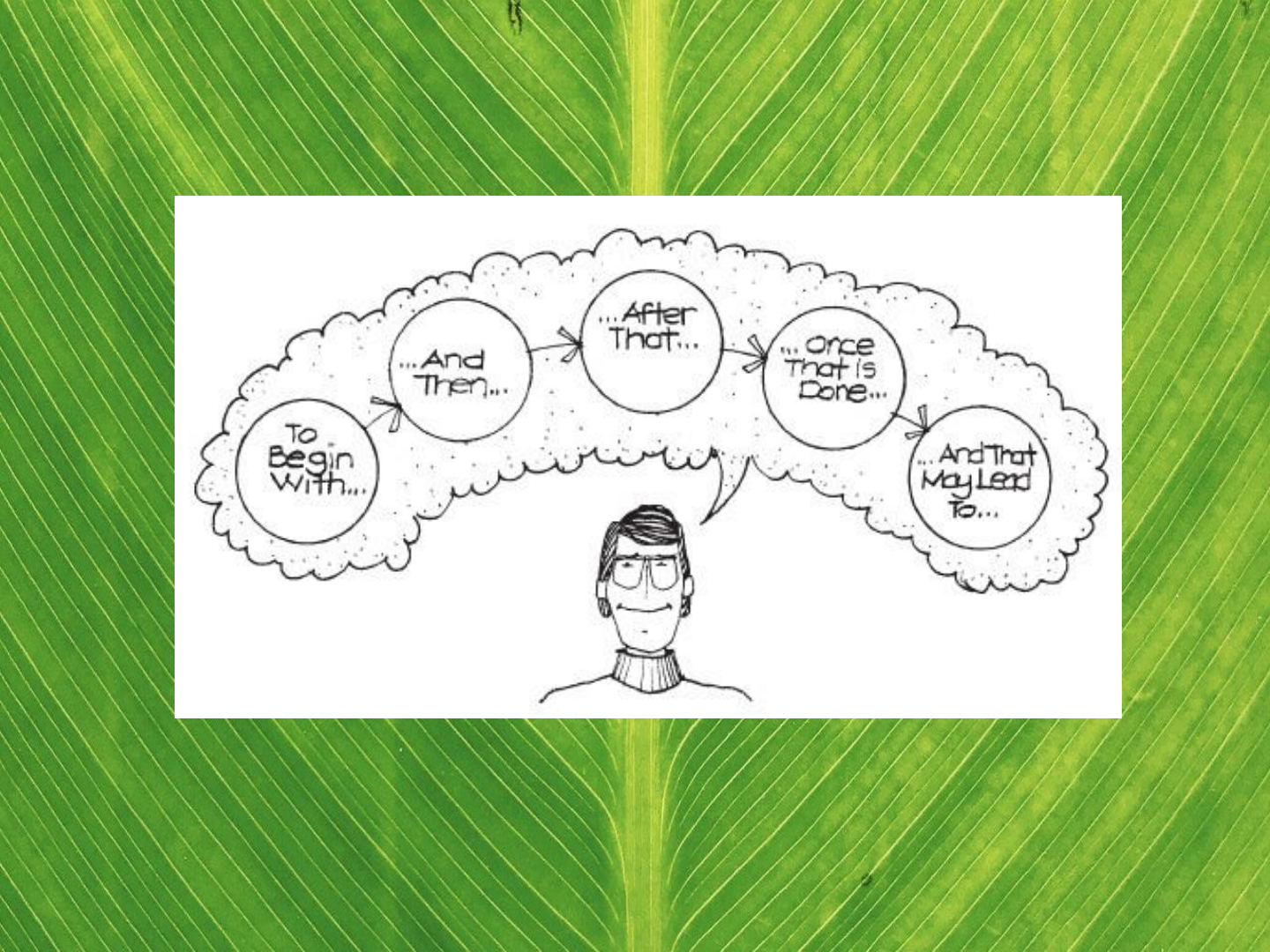

Objetivo:
- auxiliar durante o processo de
projeto a organizar as idéias
P L AN O C O N C E I T U A L
1 O que é o Plano Conceitual
Na etapa de análise:
-Sintetizam os aspectos considerados mais
importantes para o projeto:
• mostram direção dos ventos
predominantes,
• localização de elementos pré-existentes,
• as vias mais interessantes a serem
levadas em consideração,
• relações com os vizinhos,
• áreas planas passíveis de serem
aproveitadas, vegetação existente, etc.
1. O que é o Plano Conceitual
Também pode ser chamado de
zoneamento:
O zoneamento é a fase onde se
experimentam as diversaspossibilidades
de locação dos elementos do programa
(inclusive a vegetação) sobre o plano do
terreno existente.
Essa localização deve considerar todos os
elementos analisados e diagnosticados na
etapa de análise, incluindo as relações de
acessibilidade, harmonia e funcionalidade
entre os espaços propostos, o usuário
(observador) e a paisagem circundante.
1 O que é o Plano
Conceitual
zoneamento das funções:
O zoneamento, às vezes é confundido com
as distribuições das funções no terreno.
As funções existem e precisam ser
especificadas, porém o zoneamento não se
refere apenas à compatibilidade espacial
necessária para o pleno desenvolvimento
das funções:
• a piscina estar em local ensolarado;
• locais de sombras nas áreas de estar;
• locais relativamente amplos para
a prática de jogos;
• etc.
O que é o Plano Conceitual1
O que é o Plano Conceitual1
O que é o Plano Conceitual1
1 O que é o Plano
Conceitual
zoneamento das funções:
Mas deve-se enfatizar que entre o
local da atividade e o usuário deve existir
uma relação de escala que proporcione
bem estar e sugira a sensação adequada
para seu uso específico:
• aconchego na área da piscina;
• intimidade na área de estar;
• proteção nas áreas de
recreação infantil;
• etc.
1 O que é o Plano Conceitual
zoneamento dos espaços:
O dimensionamento das áreas
zoneadas deve prever as
extensões necessárias para a
locação dos volumes vegetais que
delimitarão o espaço pretendido.
O zoneamento dos espaços não
deve se prender ao zoneamento
das funções, mesmo porque nem
toda a superfície do terreno
precisa ser fisicamente utilizada.
zo
n
e
a
m
e
n
to
 d
o
s
e
sp
a
ço
s:
O que é o Plano Conceitual1
\\\\
1 O que é o Plano Conceitual
Plantas e materiais devem ser agrupados para gerar
ordem.
Não! As plantas estão separadas e
espalhadas.
Sim! As plantas estão
agrupadas em moitas.
zo
n
e
a
m
e
n
to
 d
o
s
e
sp
a
ço
s:
As diferentes espécies devem ser agrupadas na
mesma moita.
Não! Plantas similares
estão agrupadas em moitas
diferentes.
Sim! Plantas similares
estão agrupadas na
mesma moita.
A dominância deve ser incorporada na composição do projeto.
Não! Falta um
elemento dominante
na composição.
Sim! O elemento dominante
chama a atenção como um
ponto focal.
zo
n
e
a
m
e
n
to
 d
o
s
e
sp
a
ço
s:
TAMANHO FORMA
A dominância
pode ser
estabelecida por
contraste
de tamanho,
forma, cor e/ou
textura.
COR TEXTURA
Assim como os elementos paisagísticos, também deve haver um espaço
dominante.
Não! Não existe espaço
dominante.
Sim! O gramado (lawn)
funciona como espaço
dominante.
O
 e
sp
a
ço
 d
e
la
ze
r
é
o
es
p
a
ço
 d
om
in
a
nt
e
na

co
m
p
os
iç
ã
o
p
a
isa
gí
st
ic
a.
zo
n
e
a
m
e
n
to
 d
o
s
e
sp
a
ço
s:
Para se criar unidade devem usar-se elementos (vegetais
ou não) com aparência similar.
Todos os elementos da
composição
são diferentes. Não tem
unidade.
Todos os elementos da
composição
são similares. Cria unidade.
A composição paisagística deve encontrar
um equilíbrio entre variedade e repetição!
A repetição do tijolinho nas paredes da casa, na mureta e no piso
proporciona unidade visual.
Agrupamentos de tipos vegetais podem ser repetidos numa mesma área
visual,
criando unidade.
Os diferentes espaços e diferentes elementos do espaço paisagístico devem
ser inter-relacionados para criar unidade.
Não existe conexão entre os
Espaços, logo não há unidade.
Os diferentes espaços conectados
proporcionam unidade ao conjunto.
Uma “cama” de forração pode ser o elemento que conecta os demais
elementos da composição, conferindo unidade ao conjunto.
Plantas rasteiras podem ser utilizadas como elemento de conexão visual
entre a moita de arbustos e a árvore.
Arbustos e árvore não estão
visualmente relacionados.
Arbustos e árvore se inter-
relacionam visualmente por
intermédio da vegetação rasteira
que as conecta.
Como elaborar?2
u
ti
li
za
çã
o
 d
e
sí
m
b
o
lo
s:
Circulação de automóvel
Circulação de pedestres
Os pontos de acesso, saídas,
entradas
Orientação Solar
Direção do vento
Movimento da água
ou Circulação de qualquer tipo
Como elaborar?2
u
ti
li
za
çã
o
 d
e
sí
m
b
o
lo
s :
Representação gráfica
para caminhos
secundários.
Representação gráfica
para caminhos
principais.
Representação
gráfica para
caminhos com
escadas.
Diferentes estudos de circulação para um mesmo espaço.
Circulação
cortando o
espaço ao meio.
Circulação
passando
por uma
lateral.
Circulação
em
diagonal.
Circulação
permeando-
se no espaço.
u
ti
li
za
çã
o
 d
e
sí
m
b
o
lo
s:
Barreiras
Telas
Paredes
Corredores de ruídos
Ecológicos e paisagísticos, tais
como bordas falésias, aterros,
bordas da floresta, etc
Áreas de atividades, zonas de
uso, espaços funcionais,
Wildflowers (jardim selvagem),
gramíneas.
Estrutura sombra (lugar
abrigado do sol)
Jardim de rocha, pedra,
rochoso.
Edifícios e estruturas.
• as áreas focais;
• pontos de interesse;
• zonas de conflito;
• nós de circulação.
Exemplos3
Exemplos
Exemplos
Exemplos
zoneamento
espacial
Composições4
Acima:
Diferentes temas visuais que podem
ser criadas durante a composição
paisagística.
À direita: A partir de um
diagrama funcional foram geradas
seis diferentes formas de composição
paisagística.
Um tema visual constante deve ser usado para estabelecer
ordem.
Um tema visual constante
proporciona ordem visual.
Um tema visual inconstante
divide a composição em
áreas não relacionadas.
As linhas devem cruzar o
centro da circunferência a
90o.
Ligação fraca entre
os elementos e a
circunferência.
Ligação forte
entre os elementos
e a circunferência.
As linhas compositivas devem se
relacionar com o círculo a partir
do seu centro, para gerar uma
composição visualmente forte.
Inter-
relacionamento
fraco.
Inter-
relacionamento
forte.
Os temas ondulados e curvos não são adequados para
espaços longilíneos e/ou estreitos.
Os temas retangulares e quadrados sãoadequados para
espaços longilíneos e/ou estreitos.
A forma
circular,
quando usada
como espaço
dominante,
permite fazer
inúmeras
composições
paisagísticas.
Também é
possível criar
várias
composições a
partir da
forma do
quadrado.
Se considerarmos o quadrado como uma unidade
modular, pode-se criar uma grade que serve de base
para a composição paisagística.
Sobreposição de
formas são um
importante recurso
que permite
estabelecer
composições visuais
atrativas.
É importante criar
alinhamentos, entre
os diferentes
elementos, não
apenas para manter
ordem e coesão, mas
também porque
quando as formas
estão relacionadas
entre si, elas
proporcionam força
compositiva.
Os ângulos agudos (acute angle) devem ser evitados.
Ângulos agudos nos
pavimentos
geram áreas que
muito
facilmente criam
rachaduras e
quebram.
Ângulos agudos nos espaços
externos resultam em áreas
desperdiçadas e inutilizáveis.
Ângulos agudos nos canteiros
formam áreas
pequenas demais para receberplantio.
Exemplos de composições onde as formas individuais se
confundem umas nas outras. Conjuntos fracos.
Exemplos de composições onde as formas individuais se
identificam com clareza e podem ser lidas. Conjuntos fortes.
Numa composição de formas deve haver sempre uma que é
dominante.
Todo o conjunto é
uma forma nova.
O círculo é
dominante.
O quadrado é
dominante.
Todo o conjunto é
uma forma nova. O círculo é dominante.
O retângulo é
dominante.
A localização e os arranjos das plantas devem estar relacionadas com
a forma de composição com a qual se trabalhou.
A localização e os arranjos das plantas devem estar relacionadas com
a forma de composição com a qual se trabalhou.
Uma composição
com o desenho em
diagonal pode
estabelecer um forte
ângulo de orientação
da vista, em direção
a uma paisagem
desejável.
4 Composições
ângulos de visão:
Uma
composição em
diagonal ajudaa
ampliar visualmente
um lugar que não é
muito espaçoso. A
diagonal enfatiza a
maior dimensão
possível.
4 Composições
ângulos de visão:
O espelho de água
com a fonte é o
ponto focal da
composição.
Suaves aterros que criam
elevações no jardim
podem ser utilizados para
proporcionar maior
privacidade ao espaço, e
também para direcionar o
ângulo de visão.
A escolha das espécies deve seguir uma composição em três níveis de
visão.
meio fundofrente
Trabalhar com os três níveis de visão ou não irá variar de acordo
com os diferentes efeitos espacias desejados.
Sem plantas rasteiras na
frente: o espaço aparenta ser
mais confinado.
Sem plantas arbustivas no
meio:
o espaço aparenta ser mais
amplo.
Composição fraca de
uma habitação
ortogonal com um
tema paisagístico em
diagonal.
Boa composição de
uma habitação
ortogonal com um
tema paisagístico
orgânico.
Os temas dos jardins
frontal e traseiro
podem ser
diferentes.
Bibliografia
 ABBUD, Benedito. Criando paisagens. São Paulo:
Senac, 2006.
 REID FASLA, Grant W. Landscape Graphics.
New York: Watson Guptill, 2002.
 BOOTH, Norman K. Residential landscape
architecture: design process for the private
residence. 6th ed. Ohio: Pearson, 2012.
