DISTRIBUIÇÃO DAS CARGAS EM
CIRCUITOS

: “Não pode ligar os dois chuveiros ao mesmo tempo, se não
queima o fusível; dá choque em vários lugares em casa; a luz
interfere na televisão; etc.”.


Circuito elétrico residencial

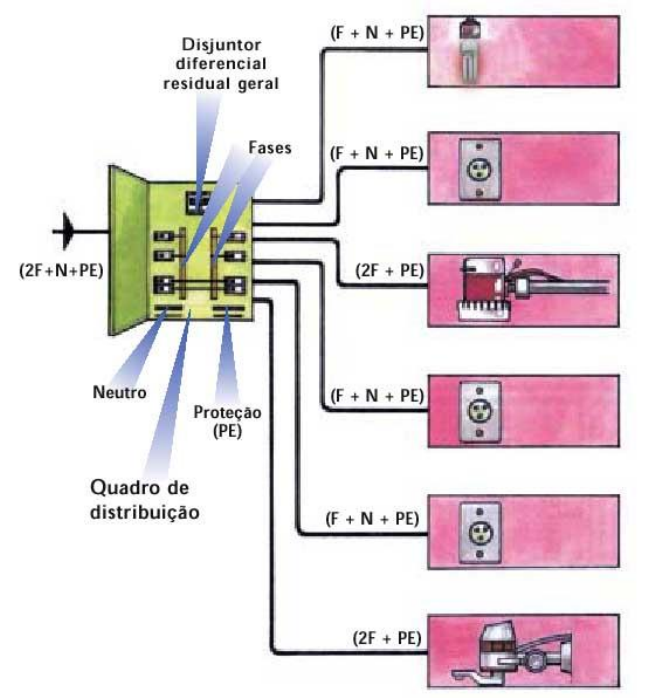

O quadro de distribuição onde se encontram os circuitos
terminais e são feitas as distribuições da energia elétrica para toda
a residência, conforme mostra a Figura.





Circuitos Terminais

 o circuito terminal pode ser composto por uma única
carga (TUE) ou por várias TUGs ou pontos de LUZ com o
objetivo de:

• Facilidade de operação e manutenção;
• Redução da interferência entre pontos de utilização;
• Limitação das consequências de uma falha;
• Redução nas quedas de tensão e da corrente nominal -
>dimensionamento condutores e dispositivos de proteção de
menor seção e capacidade nominal;
• Facilidade de enfiação em obra e ligação dos fios aos
terminais de equipamentos, interruptores, tomadas, etc.)
•
Regras de distribuição conforme norma NBR 5410 são:

➢ Um circuito para alimentar cada TUE;
➢ Um circuito para TUG a cada 1800VA (cozinha, lavanderia,
...) – procurar separar as tomadas de 600 VA das de 100VA;
➢ Um circuito para TUG a cada 1270 VA (sala, quarto, ...);
➢ Um circuito para conjunto de ponto de luz até 1270 VA;
➢ Num circuito terminal não é permitido misturar lâmpadas
com tomadas.

➢








Circuito parcial de
iluminação com vários
pontos de luz ou várias
TUGs
Circuito parcial
composto por uma
única carga (TUE)

Observações:

o É conveniente não ultrapassar a quantidade de 8
tomadas ou ponto de luz por circuito;
o Cada circuito é definido como monofásico (fase e
neutro), bifasico (fase, fase) e trifásico (3 fases) e mais
o condutor de proteção Terra;
o Para grandes instalações utilizar tensão de 220V e
2400VA por circuito;
o Numa instalação de pequeno porte utilizar pelo menos
2 circuitos de iluminação;
o Cada circuito terminal será ligado a um dispositivo de
proteção (disjuntorTermomagnético, fusível, etc);
o Concluída a divisão de cargas em circuitos terminais,
identificar na planta, ao lado de cada ponto de luz ou
tomada, o numero do circuito respectivo;
o Preencher a Tabela 12 de distribuição de cargas em
circuitos.

Tabela 12: Quadro geral de toda instalação elétrica da edificação.

Circ Tensão
(V)
Fase Ilumin. Tomada TUE P
(W)
Dem.
(VA)
L
(m)
Ib
(A)
I’b
(A)
Cond.
(mm2)
Prot.
(A)
Obs.
(A,B,C) Pontos
/Watt
100 600
1 9x100 900
2 7x100
3x60
 880
3 8 800
4 3 1800
5 1x5000 5000
6
7
8
RAL Alimentador
