Introdução à análise estrutural
Professor(a): Renan de Lima Branco (Doutorado)
1)
2)
Vamos lá? A Avaliação Presencial – 1ª Chamada (AP1) é composta por questões objetivas, tem
duração de 1 (uma) hora e corresponde a 60% da média desta disciplina. Não é permitido
consultar o material de estudos ou realizar pesquisas na internet enquanto você realiza a
atividade. Fique atento! Após responder às questões, você só tem uma oportunidade de finalizá-
la, clicando em "enviar". Boa prova!

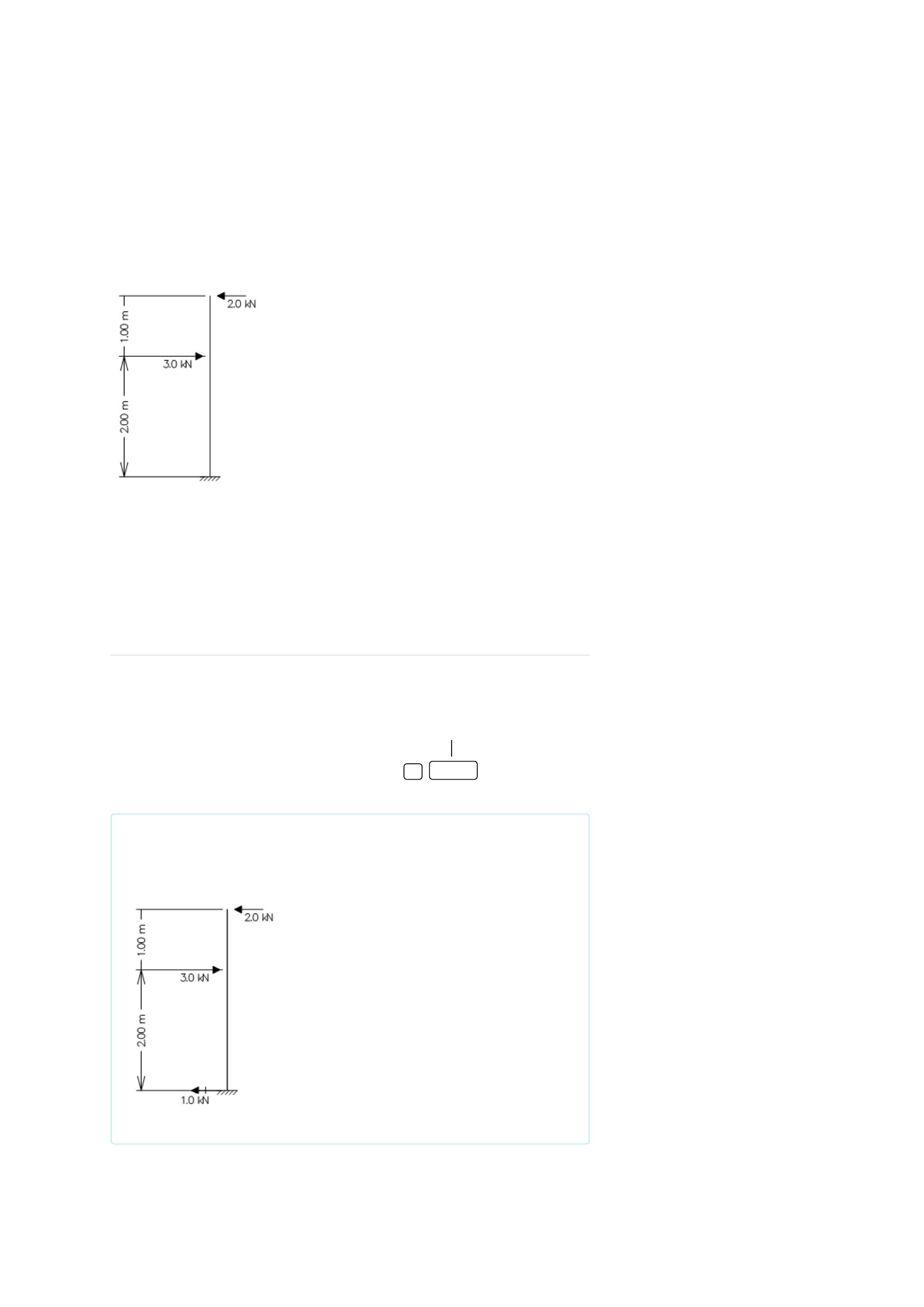

Considere o pilar de 3 metros com base engastada da figura a seguir, onde há duas
cargas concentradas atuando em dois pontos: uma carga de 3 kN a 2 metros a partir do
apoio e outra de 2 kN na extremidade, mas com sentido oposto à outra carga.
Sobre este elemento estrutural, avalie as asserções a seguir e a relação proposta entre elas.
I. As reações na base do pilar são diferentes de zero, exceto na direção vertical.
PORQUE
II. Não há carga na direção vertical e o engaste proporciona três tipos de reações.
Assinale a alternativa correta acerca das asserções supracitadas
Alternativas:
A asserção I é uma proposição verdadeira e a II, falsa.
As asserções I e II são proposições falsas.
As asserções I e II são proposições verdadeiras e a II justifica a I.
A asserção I é uma proposição falsa e a II, verdadeira.  CORRETO
As asserções I e II são proposições verdadeiras, mas a II não justifica a I.
Código da questão: 41530
As cargas de ventos são especialmente importantes para estruturas ____________, pois são
estruturas ____________ e o vento representa um risco à estabilidade e segurança. Em
estruturas metálicas, o vento pode causar efeitos ____________ ou efeitos de ____________.
Resolução comentada:
O pilar apresenta somente reação no sentido perpendicular a ele (1 kN). Não há
reação de momento, pois as forças geram momento nulo na base do pilar:
05/03/2021 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/2206583/1806027 2/5
3)
4)
Assinale a alternativa que completa adequadamente as lacunas acima:
Alternativas:
metálicas – leves – de sobrepressão – sucção.  CORRETO
de concreto – pesadas – de sobrepressão – sucção.
metálicas – pesadas – de sobrepressão – sucção.
de concreto – pesadas – permanentes – sucção.
metálicas – leves – permanentes – sobrepressão.
Código da questão: 41522
Os avanços nas análises estruturais permitem a construção de estruturas cada vez mais
complexas, uma vez que é possível realizar as ____________ estruturais num curto espaço de
tempo ____________ dos resultados. A confiabilidade dos resultados está diretamente
relacionada com a ____________ da estrutura, em termos normativos.
Assinale a alternativa que completa adequadamente as lacunas acima:
Alternativas:
solicitações – e com grande confiabilidade - correta parametrização.
verificações – mas com alta instabilidade - correta parametrização.
verificações – e com grande confiabilidade – destinação.
verificações – e com grande confiabilidade - correta parametrização.  CORRETO
solicitações – mas com alta instabilidade – destinação.
Código da questão: 41517
Sobre os procedimentos para chegar até o modelo estrutural computacional, considere
as seguintes afirmações:
I. A fase de representação da estrutura real exige grande poder de intepretação e abstração
por parte do profissional.
II. É na fase do modelo discreto em que se aplica o Método dos Elementos Finitos para
detalhamento do comportamento da estrutura.
III. A fase de modelo computacional usa o Método das Forças e dos Deslocamentos para
gerar imagens 3D dos esforços na estrutura.
São verdadeiras, apenas:
Alternativas:
I e II.
I.  CORRETO
II.
I e III.
I, II e III.
Resolução comentada:
Correto: metálicas – leves – de sobrepressão – sucção.
As cargas de ventos são especialmente importantes para estruturas metálicas, pois
são estruturas leves, e o vento representa um risco à estabilidade e segurança. Em
estruturas metálicas, o vento pode causar efeitos de sobrepressão (efeito é somado
às cargas permanentes e acidentais) ou efeitos de sucção (efeito é subtraído das
cargas permanentes de acidentais).
Resolução comentada:
Correto: verificações - grande confiabilidade - correta parametrização
Os avanços no campo de análises estruturais permitem que as VERIFICAÇÕES sejam
feitas num curto espaço de tempo e com GRANDE CONFIABILIDADE, desde que a
PARAMETRIZAÇÃO da estrutura esteja correta.
Resolução comentada:
05/03/2021 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/2206583/1806027 3/5
5)
6)
Código da questão: 41518
Para aplicar os conceitos de equilíbrio e apoio são necessários conhecimentos da
mecânica vetorial, pois envolve o estudo de vetores (forças que apresentam módulo,
direção e sentido). Neste contexto, avalie as afirmações a seguir e assinale V para as
verdadeiras e F para as falsas:
( ) As reações de apoio de uma viga horizontal bi apoiada com carregamento concentrado
terá reações com mesmo sentido, independentemente da posição dos apoios.
( ) A ação resultante de uma carga distribuída não é influenciada pela forma que toma a
distribuição da carga.
( ) Para assegurar o equilíbrio do elemento, a somatória das forças na direção x e na
direção y deve ser igual a zero.
Assinale a alternativa que contenha a sequência correta:
Alternativas:
V – F – V.
F – F – F.
V – V – F.
F – V – F.
F – F – V.  CORRETO
Código da questão: 41529
Para compreender em sua totalidade o comportamento estrutural, é imprescindível
determinar as reações de apoio. É com base nesses resultados que se determina o trajeto
da carga até o solo. Assinale a alternativa a seguir que apresenta corretamente a respeito
do tema.
Alternativas:
Para o cálculo das reações é preferível analisar a estrutura como um todo.
Os apoios são classificados em função da carga que suportam.
A estrutura monolítica é aquela composta por diferentes elementos estruturais, sendo
assim não apresenta reações de apoio.
Os esforços transmitidos pelas conexões estruturais são classificados como esforços de
utilização.
A estabilidade da estrutura é possível pelo trabalho integrado entre diferentes elementos
estruturais.  CORRETO
Código da questão: 41526
Correto: I.
A primeira afirmativa está correta.
A segunda afirmativa está incorreta, porque é na fase do modelo computacional que
se aplica o Método dos Elementos Finitos para detalhamento do comportamento da
estrutura. No modelo discreto são analisados os deslocamentos dos elementos
estruturais.
A terceira afirmativa está incorreta, porque é utilizado o Método dos Elementos
Finitos para o detalhamento e geração do modelo 3D da estrutura.
Resolução comentada:
Correto: F – F – V.
A primeira afirmação é falsa, pois o sentido das reações de apoio varia em função da
disposição dos apoios.
A segunda afirmação é falsa, pois a ação resultante de um carregamento distribuído
varia em função de sua distribuição.
A terceira afirmativa é verdadeira.
05/03/2021 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/2206583/1806027 4/5
7)
8)
9)
Sobre o cálculo das reações de apoio, considere as seguintes afirmações:
I. Os apoios representam pontos de contato entre diferentes elementos.
II. As reações de apoio são exemplos de esforços internos, variando em função do tipo de
material da conexão entre os elementos.
III. As reações de apoio são calculadas quando se considera que os valores das forças
externas em diferentes reações se anulam:
 São verdadeiras, apenas:
Alternativas:
I.  CORRETO
I, II e III.
II,
I e III.
I e II.
Código da questão: 41528
O mapa de isopletas apresenta as curvas de ventos básicos. A NBR 6123 (ABNT, 2013)
apresenta a Isopleta do Brasil. A respeito dos ventos básicos do Brasil, assinale a alternativa
correta:
Alternativas:
O vento básico não apresenta variações ao longo de toda extensão do território
nacional.
O vento básico apresenta relaçãodireta com a latitude: quanto maior a latitude, maior a
velocidade do vento básico.
O vento básico se apresenta inversamente proporcional com as coordenadas
geográficas.
O vento básico não apresenta relação direta com as coordenadas geográficas. 
CORRETO
O vento básico apresenta relação direta com a latitude: quanto menor a latitude, maior a
velocidade do vento básico.
Código da questão: 41521
Sobre o cálculo das áreas de influências, considere as seguintes afirmações:
I. A área de influência deve ser encontrada pelo estudo da geometria do sistema estrutural.
II. Quando a estrutura do piso é formada por vigas e longarinas, as vigas recebem toda a
carga da laje e repassa de forma pontual para as longarinas.
Resolução comentada:
A primeira afirmativa está correta.
A segunda afirmativa está incorreta, pois as reações de apoio são exemplos de
esforços externos e não variam em função do material que constitui a conexão.
A terceira afirmativa está incorreta, porque os valores são obtidos considerando-se o
equilíbrio das forças em todas as direções:
Resolução comentada:
A NBR 6123 (2013) apresenta o gráfico das isopletas da velocidade básica no Brasil,
com intervalos de 5 m/s. Como regra geral, é admitido que o vento básico pode
soprar de qualquer direção horizontal e não há uma relação direta entre a
coordenada geográfica e o valor da velocidade do vento.
05/03/2021 Cosmos · Cosmos
https://kroton.platosedu.io/lms/m/aluno/disciplina/index/2206583/1806027 5/5
10)
III. A área de influência das vigas de borda será maior que das vigas centrais em um caso
de laje apoiada sobre múltiplas vigas.
São verdadeiras, apenas:
Alternativas:
II.
I, II e III.
I e III.
I.
I e II.  CORRETO
Código da questão: 41523
As equações de ___________ são relacionadas às _____________ que atuam sobre a
estrutura (ou suas partes), assegurando que a estrutura toda, bem como suas partes,
permaneçam em _____________.
Assinale a alternativa que completa corretamente as lacunas acima:
Alternativas:
equilíbrio – forças – equilíbrio.  CORRETO
equilíbrio – vibrações – compatibilidade.
compatibilidade – forças – equilíbrio.
equilíbrio – movimentações – compatibilidade.
compatibilidade – forças – compatibilidade.
Código da questão: 41547
Resolução comentada:
Correto: I e II.
A primeira afirmativa está correta, bem como a segunda.
A terceira afirmativa está incorreta, porque as vigas centrais concentram mais carga
que as laterais.
Resolução comentada:
correta, pois as equações de equilíbrio são relacionadas às forças que atuam sobre a
estrutura (ou suas partes), assegurando que a estrutura toda, bem como suas partes,
permaneçam em equilíbrio.
As condições de compatibilidade relacionam os deslocamentos da estrutura, de
forma que suas diversas partes se encaixem e, portanto, não fazem parte do escopo
desta questão.
