UA-5

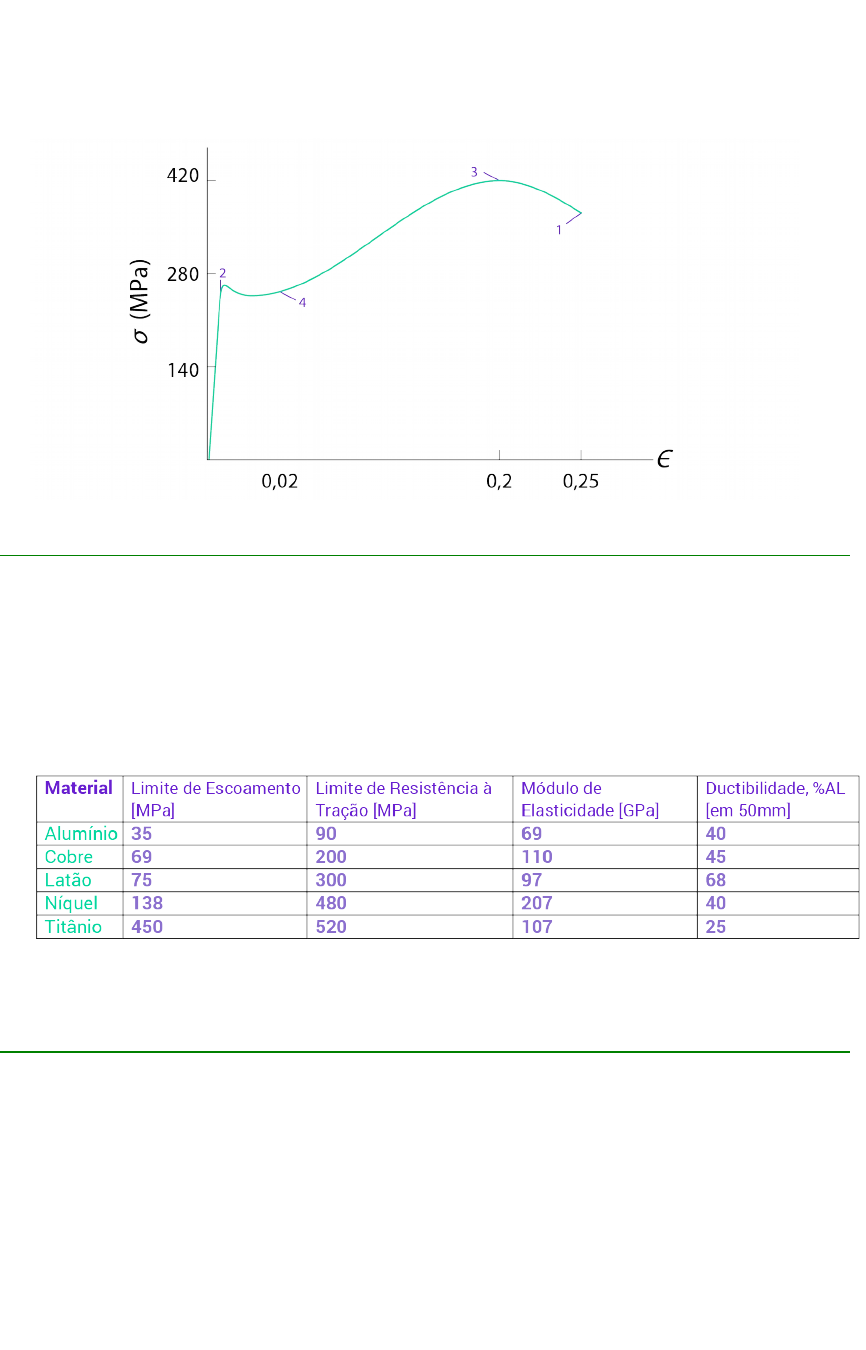

1)Do gráfico tensão por deformação, consegue-se determinar as tensões que orientam o engenheiro na escolha do material adequado para a construção de um equipamento mecânico ou de uma edificação. Identifique os números que correspondem às tensões listadas e escolha a opção correta.
e)2 – 3 – 1
RESPOSTA CORRETA
2 é a tensão de escoamento, 3 é a tensão máxima e 1 é a tensão de ruptura.
2)Um engenheiro tem a sua disposição 5 materiais abaixo com os seguintes dados extraídos do gráfico tensão – deformação.
​​​​​​​Qual o material vai apresentar a maior variação no seu comprimento? ,
c)Latão
RESPOSTA CORRETA
Dos materiais listados, o latão é o que apresenta a maior capacidade de se deformar (antes do seu rompimento).
3)Um engenheiro tem à disposição 5 materiais abaixo com os seguintes dados extraídos do gráfico tensão – deformação.
Qual o material é o que apresenta a maior rigidez?
d)Níquel
RESPOSTA CORRETA
Das propriedades listadas, o módulo de elasticidade (E) indica a rigidez de um componente fabricado com um material. Dos materiais listados, o que apresenta o maior valor de módulo de elasticidade (E) é o níquel.
4)
Um engenheiro tem à disposição 5 materiais abaixo com os seguintes dados extraídos do gráfico tensão – deformação.
​​​​​​​Qual apresenta a maior resistência?
e)Titânio
RESPOSTA CORRETA
Os dados que devem ser observados são o limite de escoamento e o limite de resistência à tração. Dos materiais que foram listados, o que apresenta os maiores valores dessas características é o titânio.
5)Das afirmações a respeito do diagrama tensão-deformação abaixo, qual é a falsa?
c)Os materiais apresentam módulo de elasticidade diferentes.
RESPOSTA CORRETA
O módulo de elasticidade é a correlação entre a tensão e a deformação, no regime elástico. Todos os diagramas apresentam uma fase elástica igual, representada pela reta inicial do gráfico, que tem a mesma inclinação.
