ROSCAS
ROSCAS

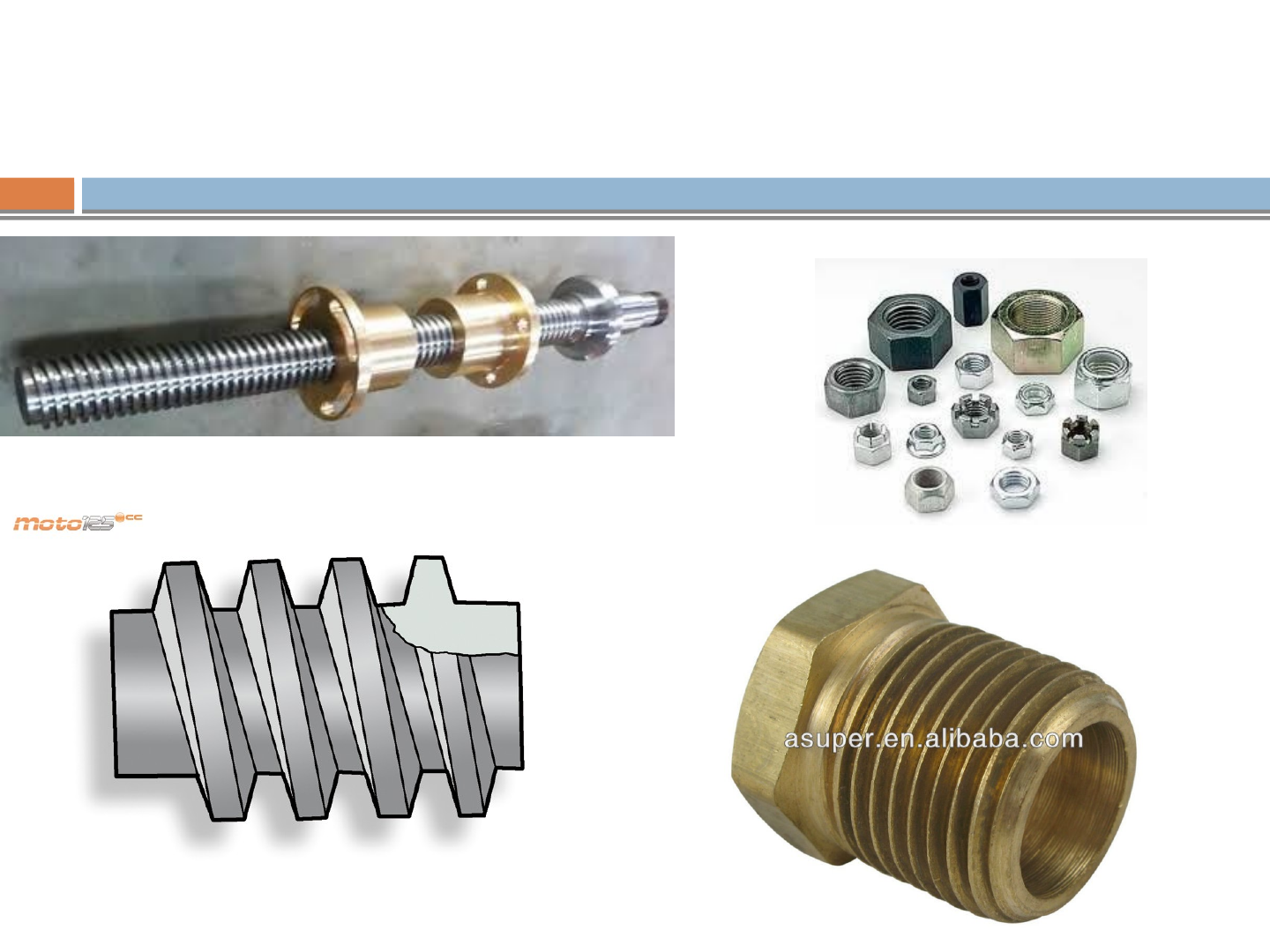

Rosca é uma saliência de (filete) de seção uniforme (triangular, quadrada etc...) que se desenvolve com uma inclinação constante em torno de uma superfície cilíndrica.
As roscas podem ser internas ou externas. As roscas internas encontram-se no interior das porcas. As roscas externas se localizam no corpo dos parafusos.
ROSCAS
As roscas permitem a união e desmontagem de peças.
Permitem, também, movimento de peças. O parafuso que movimenta a mandíbula móvel da morsa é um exemplo de movimento de peças.
ROSCAS
Sentido de direção da rosca
Dependendo da inclinação dos filetes em relação ao eixo do parafuso, as roscas ainda podem ser direita e esquerda. Portanto, as roscas podem ter dois sentidos: à direita ou à esquerda.
Na rosca direita, o filete sobe da direita para a esquerda, conforme a figura.
Na rosca esquerda, o filete sobe da esquerda para a direita, conforme a figura.
ROSCAS
Passo da rosca: É a distância medida paralelamente ao eixo entre pontos correspondentes de dois perfis adjacentes no mesmo plano e do mesmo lado do eixo.
Número de entradas de uma rosca.
Uma rosca pode ser de apenas uma entrada ou ser múltipla.
Roscas múltiplas são aquelas que possuem mais de uma hélice (rosca) em um mesmo cilindro. O avanço (passo da hélice) da rosca múltipla é o resultado do produto do passo da rosca pelo numero de hélices (entradas) existentes. Onde o passo da rosca é a distância de um filete a outro medido axialmente.
Avanço = p x Node entradas
Nas roscas simples ou de uma
entrada, o avanço é igual ao
passo da rosca.
Nomenclatura da rosca
Independentemente da sua aplicação, as roscas têm os mesmos elementos, variando apenas os formatos e dimensões.
Roscas triangulares
As roscas triangulares classificam-se, segundo o seu perfil, em três tipos:
rosca métrica
rosca whitworth
rosca americana
Roscas
 Rosca métrica: Tem suas medidas em milímetro. Os filetes tem formato triangular, ângulo de 60, crista achatada e raiz arredondada.
Roscas
Rosca Whithwort: tem as medidas em polegadas. Apresenta ângulo de 55, crista e raiz arredondada.
Roscas
Rosca Americana: Tem todas as medidas expressas em polegadas, Angulo de 60, a crista é achatada e raiz arredondada.
Representação de partes roscadas
Representação de partes roscadas
Representação de partes roscadas
Roscas
Roscas
