Prova 1 – Conversão de Energia Elétrica
Data: 08/10/2020
1. Um núcleo magnético de duas colunas, duas culatras e um entreferro está mostrado na
Figura 1. A profundidade do núcleo é 7 cm, o comprimento do entreferro do núcleo é
0,03 cm e o número de espiras do núcleo é 1100. A curva de magnetização do material
do núcleo está mostrada na Figura 2. Assuma um incremento de 5% na área efetiva do
entreferro para compensar o espraiamento. Qual é a corrente necessária para produzir
uma densidade de fluxo no entreferro de 0,5T? Quais são as densidades de fluxo nas
colunas e culatras do núcleo?



Vol = 45 * 50 * 7 – (30 * 30 * 7) – (0,03 * 5 * 7) = 9448,95 cm³ = 9448,95 * 10-6 = 9,449
10-3 m³

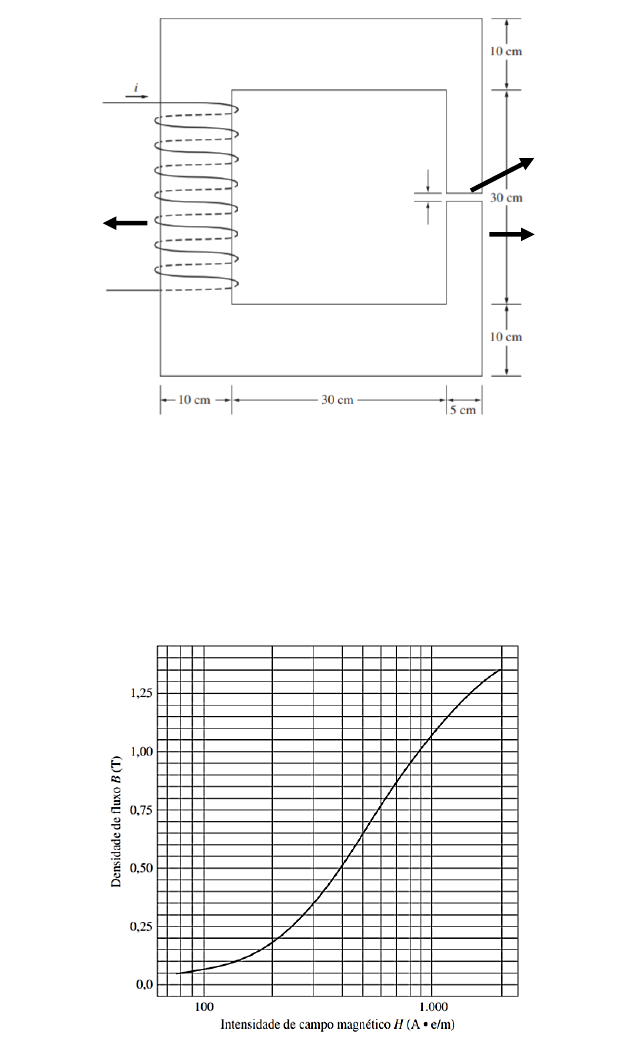

Figura 1. Núcleo magnético constituído por 2 colunas, 2 culatras e 1 entreferro (0,03
cm).


Profundidade: 7 cm
N = 1100
espiras
0,03 cm
Coluna 1
Coluna 2
Culatra 1
Culatra 2
Entreferro
Figura 2. Curva de magnetização do material do núcleo.

Resposta:
Fi = B * S = Bgap * Sgap = 0,5 * 1,05 * 0,07* 0,05 = 1,8375 mweber
N * I = fi * Rtotal => I = fi * Rtotal/N
Rtotal = Rnucleo + Rgap
Rgap = 0,03 * 10-2/(4*pi*10-7*1,05*0,07*0,05) = 64961,2 H-1
Rnucleo = 2 * Rculatra + * Rcol1 + Rcol2
Bcul = fi/Scul = 0,0018375/(0,1 * 0,07) = 0,2625 T
Bcol1 = fi/Scol1 = 0,0018375/(0,1 * 0,07) = 0,2625 T
Bcol2 = fi/Scol2 = 0,0018375/(0,05 * 0,07) = 0,525 T
ucol1 = ucul = Bcul/Hcul = 0,2625/220 = 0,0011909
ucol2 = Bcol2/Hcol2 = 0,525/400 = 0,0013125
Rcul = 0,375/(0,0011909 * 0,1*0,07) = 44893,99 H-1
Rcol1 = 0,4/(0,0011909 * 0,1*0,07) = 47982,92 H-1
Rcol2 = 0,3997/(0,0013125*0,05*0,07) = 87009,52 H-1
Rnucleo = 2 * 44893,99 + 47982,92 + 87009,52 = 224780,42 H-1
Rtotal = 224780,42 + 64961,2 = 289741,62 H-1
I = 289741,62 * 0,0018375/1100 = 0,484 A

2. A Figura 3 mostra um fio que se move na presença de um campo magnético. Com a
informação dada na figura, determine o valor e o sentido da tensão induzida no fio.
Considerando que a tensão induzida e faz com que circule uma corrente i igual a 5 A,
determine o valor e o sentido da força induzida no fio.
Resposta:
eind = L * (v x B) * sen30 = 0,25 * 10 * 0,2 * 0,5 = 0,25 V (para baixo)
Find = I*(BxL) = 5 * 0,2 * 0,25 * sen30 = 0,125 N (para esquerda)

Figura 3. Fio na presença do campo magnético B.

3. A Tabela I mostra dados da metade superior de um laço de histerese simétrico de 60 Hz
para uma amostra de aço magnético M-5.

Tabela I. Parte superior do laço de histerese em 60 Hz do aço M-5.
30o
B [T] 0 0,2 0,4 0,6 0,7 0,8 0,9 1,5 0,95 0,9 0,8 0,7 0,6 0,4 0,2 0
H
[A.e/m]
48 52 58 73 85 103 135 500 80 42 2 -18 -29 -40 -45 -48

Considerando o equipamento da questão 1 e admitindo que o núcleo seja maciço e constituído
do material M-5, calcule as perdas por histerese no núcleo a 60 Hz em watts/kg. Utilize a
equação de Steinmetz para o cálculo das perdas (considere Kh = 0,001 e n = 2) e adote que a
densidade do aço M-5 é 7,65 g/cm³.

Resposta:

Ph = vol*f*Kh*Bmaxn
Vol = 9,449 * 10-3 m³
Bmax = 1,5 T
Ph = 9,449 * 10-3 * 60 * 0,001 * 1,52 = 0,001276 W
pnucleo = d * vol = 7,65 * 9449 = 72284,85 g = 72,285 kg
Ph(nucleo) = 0,001276/72,285 = 0,00001765 W/kg

Uma máquina linear tem as seguintes características: B = 1,0 T (para dentro da página); R = 0,1
ohms; L = 0,02 m; VB = 1,5 V.
a) Se uma carga de 0,01 N for aplicada a essa barra no sentido de oposição ao
movimento, qual será a velocidade de regime permanente da barra?
b) Se a barra se deslocar para uma região em que a densidade de fluxo é de 0,5 T e
mantendo a carga do item a), o que acontecerá com a barra? Qual será a velocidade
em regime permanente?
c) Agora considere que a tensão VB seja reduzida para 1,0 V e as condições do item b)
são permanecidas. Qual é a nova velocidade em regime permanente da barra?

Resposta:
a) Find = BIL = 1 * 0,02 * I => I = 0,01/(0,02) = 0,5 A
eind = 1,5 – 0,1 * 0,5 = 1,45 V
v = 1,45/(1*0,02) = 72,5 m/s
b) I = 0,01/(0,02*0,5) = 1 A
eind = 1,5 – 0,1 * 1 = 1,4 V
v = 1,4/(0,5 * 0,02) = 140 m/s
c) Find = BIL => 0,01 = 0,5 * I * 0,02 => I = 1 A
eind = L*v*B = VB – R * I
eind = 1 – 0,1 * 1 = 0,9 V
Logo: v = 0,9/(0,02*0,5) = 90 m/s

4. A Figura 4 mostra um sistema de potência CA monofásico simples com três cargas. A
fonte de tensão é V = 240 |_0o V e as impedâncias das três cargas são: Z1 = 7 |_-15o
ohms; Z2 = 7 |_15o ohms; Z3 = 7 |_30o ohms.
a) Assuma que a chave mostrada na figura esteja incialmente aberta, calcule a
corrente I, o fator de potência e as potências ativa, reativa e aparente que são
fornecidas pela fonte.
b) Agora considere que a chave esteja fechada, calcule novamente a corrente I, o fator
de potência e as potências ativa, reativa e aparente fornecidas pela fonte.
c) Explique o comportamento da corrente antes e após o fechamento da chave em
relação à tensão da fonte.


Figura 4. Sistema de potência CA monofásico.
Resposta:

V = 240 |_0o V; Z1 = 7 |_-15o ohms; Z2 = 7 |_15o ohms; Z3 = 7 |_30o ohms.

a) Para chave aberta:
I1 = V/Z1 = 240 |_0/7 |_-15 = 34,286 |_15 A (6,76 – j1,812)
I2 = V/Z2 = 240 |_0/7 |_15 = 34,286 |_-15 A (6,76 + j1,812)
I = I1 + I2 = 34,286 |_15 + 34,286 |_-15 = 33,118 + j8,874 + 33,118 - j8,874 = 66,236 |_0o A
Fp = cos0 = 1;
S = V * I = 66,236 * 240 = 15896,64 VA = P
Q = 0 (pois fp = 1)

b) Para chave fechada:
I3 = V/Z3 = 240 |_0/7 |_30 = 34,286 |_-30 A (19,58 + j3,5 = 19,89 |_10,135), 2,17
I = I1 + I2 + I3 = 66,236 |_0 + 34,286 |_-30 = 66,236 + 29,6925 – j17,143 = 95,928 – j17,143 =
97,45|_-10,132o A
Fp = cos -10,132 = 0,984 (atrasado);
S = 23388 VA; P = S*cos10,132 = 23023,27 W; Q = S * sen10,132 = 4114,34 VAR

c) Antes do fechamento da chave, a corrente estava em fase com a tensão da fonte, o que condiz
com uma carga resultante puramente resistiva (consumo somente de potência ativa). Ao fechar
a chave, a carga adquire uma característica indutiva, fazendo com que a corrente ficasse
atrasada em relação à tensão da fonte a potência reativa consumida é o produto entre o módulo
da tensão da fonte, módulo da corrente de carga e seno do ângulo de carga.
