Universidade Estácio de Sá Nota AV2_____
Campos Praça XI
Curso de Engenharia
Conversão Eletromecânica de Energia – Prof. José Renato Cozzolino

Aluno:_____________________________ Turma:________ Data:_______

Obs: A interpretação das questões faz parte da avaliação. Não é permitindo consulta nem empréstimo de material.
Avaliação terá como base o desenvolvimento da questão independente resposta estar correta. Resposta final a
caneta.
Questão 1 – Uma turbina hidráulica conectada em Y aterrado, atende uma carga de
2400kVA com um fator de potência de 0,82 atrasado com uma tensão de 13.8 kV a 60
Hz. Este gerador possui uma reatância síncrona por fase de 1,5 Ohms e uma resistência
de armadura 0,2 Ohms. Calcule a tensão interna do gerador: (2,5 pontos)

Questão 2 – Um gerador síncrono de 15kV, 75 MVA e 60 Hz conectado em Y cuja
reatância síncrona é de 2,8 Ohms e a resistência de armadura é de 0,4 Ohms. Este
gerador atende uma carga que consome 60MW com fator de potência de unitário, sendo
as perdas por atrito e ventilação de 1 MW e as perdas no núcleo são 1,5 MW. Calcule as
perdas na armadura e o rendimento deste gerador: (2,5 pontos)

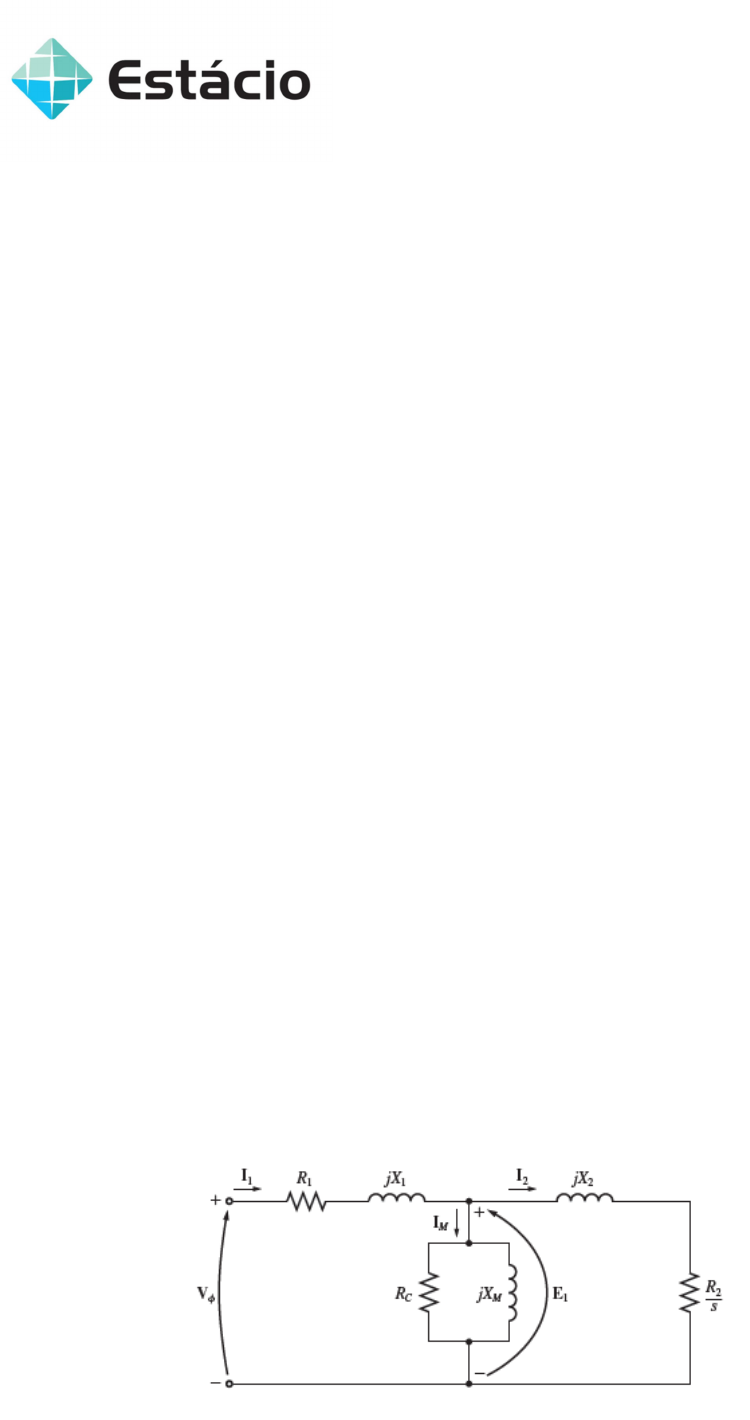

Questão 3 – Um motor de indução de 220 V, oito polos, 60 Hz, ligado em Y possui
potência nominal de 15kW. Possui uma impedância de armadura de 0,2 + j0,45Ohm e
uma indutância de magnetização de j12Ohms, sendo a impedância equivalente medida
do enrolamento do rotor sob a condição de eixo bloqueado igual a 0,05 + j0,4 Ohm.
Calcule a potência e o Fator de potência quando este motor opera com um
escorregamento igual a 3%. (3,0 pontos)
