Estudo Dirigido - Flexão e a torção exercida sobre uma barra
Nome: Johnata Mateus Pimenta Borges
Engenharia Civil – 10º Período


Flexão

Na engenharia, geralmente um elemento de barra (vigas) tem por função vencer
vãos, trabalhando predominantemente aos esforços de flexão e cisalhamento.
Ela estará solicitada à flexão normal simples, quando atuar sobre a mesma
somente esforço de flexão, cujo plano de ação contenha um dos eixos principais
de inércia da seção transversal. A ocorrência desse tipo de solicitação numa
barra implica na existência de um banzo tracionado e outro comprimido, onde a
linha neutra cortará a seção transversal.
Como neste estudo em questão se trata de uma barra sólida e homogênea com
seu eixo neutro passando pelo centroide da área da seção transversal, se aplica
a lei de Hooke no seu dimensionamento.

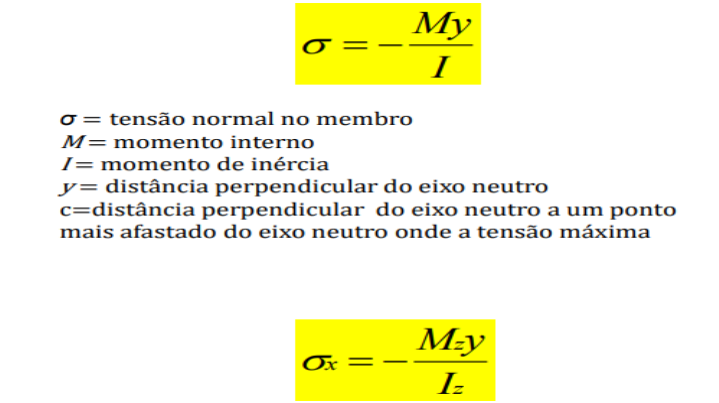

Em seguida, a fórmula da flexão (o momento resultante na seção transversal é
igual ao momento produzido pela distribuição linear da tensão normal em torno
do eixo neutro):

Para exemplificação, supomos uma viga que tem seção transversal retangular e
está sujeita à um momento interno M= 2,88KNM na seção transversal
60x120mm. Para determinar a distribuição da tenção, pode-se usar o seguinte
cálculo



Torção

O esforço de torção se refere ao giro de uma barra retilínea quando carregada
por momentos (ou torques) que tendem a produzir rotação sobre o eixo
longitudinal de uma barra. Nas engenheiras, temos vários exemplos de barras
em torção: hastes, eixos, eixos propulsores, hastes de direção, brocas de
furadeiras e mancais de unidades geradores de eletricidade.

Para o dimensionamento de barras submetidas a este tipo de esforço é
necessário o desenvolvimento de formulas para deformações e tensões, analisar
o estado de tensão conhecido como cisalhamento puro e a relação entre os
módulos de elasticidade E e G em tração e cisalhamento e estudar a potencia
que estes eixos de rotação podem transmitir.
Como neste estudo, considera-se um material linear elástico a lei de Hooke se
aplica. Uma variação linear na deformação por cisalhamento resulta em uma
variação linear na tensão de cisalhamento correspondente ao longo de qualquer
linha radial na seção transversal.
Em seguida, a fórmula de torção em um eixo circular:

Em caso do eixo circular for uma seção maciça, a fórmula principal é
desenvolvida da seguinte forma:


Em caso do eixo circular for uma seção circular vazada, a fórmula principal é
desenvolvida da seguinte forma:


Para exemplificação, supomos o seguinte o seguinte exercício, onde a tensão
dos tirantes N é igual à 148,36 kgf: determine o cisalhamento máximo do eixo
ilustrado na figura abaixo.

Resolução:
