DISCIPLINA: ESTRUTURA DE
CONCRETO ARMADO
NOME:
EDUARDO DA ROCHA SOUZA
MATRÍCULA:
201626280
DADOS valor un
concreto C25 - -
c 2,5 cm
Aço CA-50 - -
t 6,3 mm
h 50 cm Obs: concreto com brita 1.
bw 17 cm
Mk -10.000 cm Obs: momento fletor negativo no apoio da viga.
d = h – 2,5cm = 47,5 cm
γf = 1,4
Md = γf . MK
Md = -14.000 cm

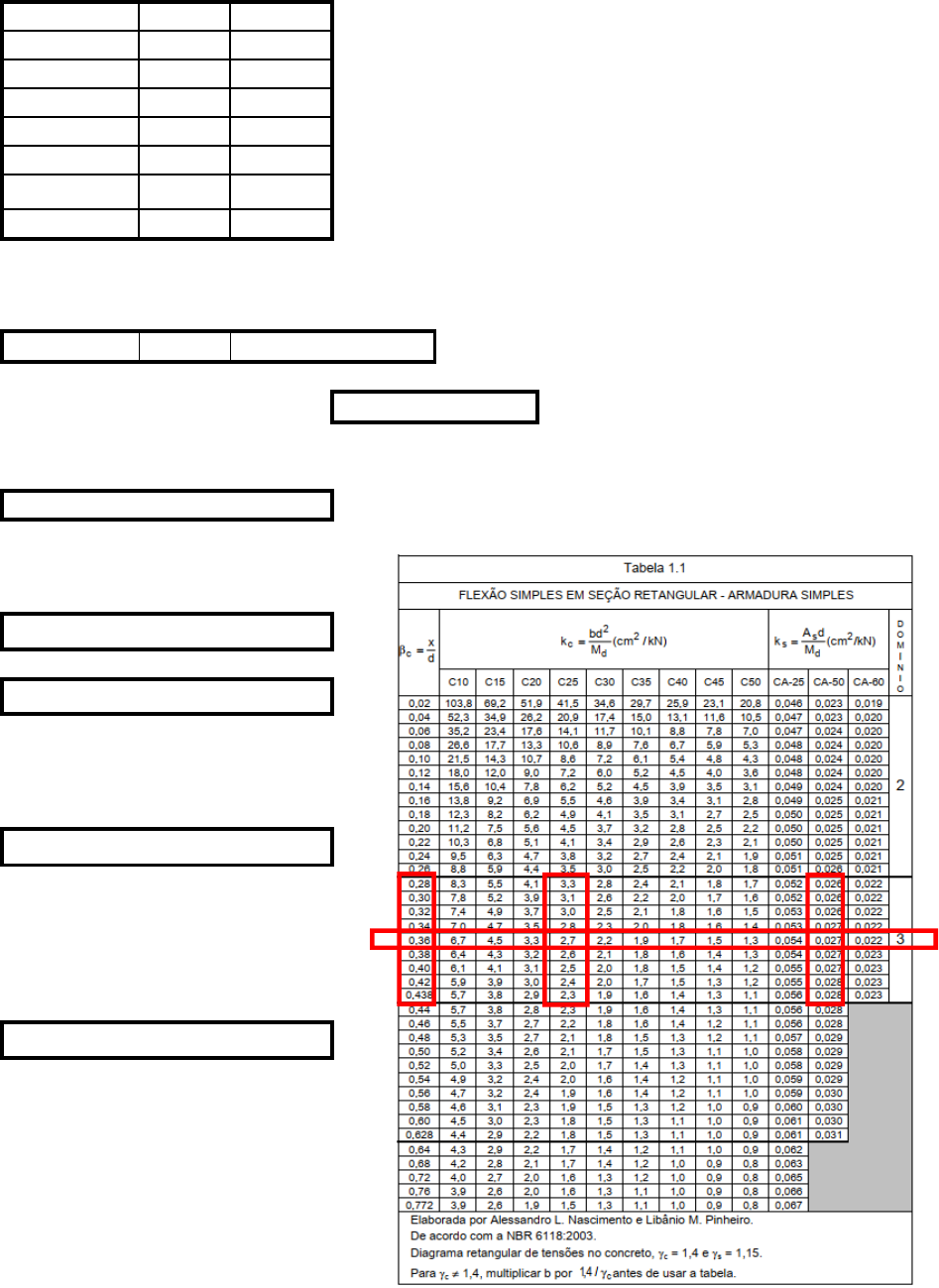

kc = bd²/Md
kc = 2,74 cm
ks = 0,027 cm²/Kn
As = 7,96 cm²
As,mín = 1,28 cm²
- Com base nas premissas de cálculo e nos dados técnicos do elemento estrutural a seguir, dimensione a
armadura principal “As” (longitudinal) de uma viga submetida à flexão simples por meio das equações
com Coeficientes K:
ATIVIDADE 3
OBS: A altura útil "d" foi considerada apenas a cobertura.
MOMENTO FLETOR: -> coeficiente de ponderação que majora os
esforços solicitantes.
Md = 1,4 . (-10.000)
kc = (17 . 45²)/14.000
 -> O sinal negativo do momento fletor não deve ser considerado
nos cálculos (equações).
As = Ks . Md/d
As = 0,028 . (-14.000/45)
- Comparação com a armadura
mínima:
As,mín = 0,15% . bw . h
As,mín = 0,15 . 17 . 50
DISCIPLINA: ESTRUTURA DE
CONCRETO ARMADO
NOME:
EDUARDO DA ROCHA SOUZA
MATRÍCULA:
201626280
As > As,mín = 7,96 cm²
-5% = 7,56 cm²
8,04 cm²
Armadura principal longitudinal = 4 ø 16,0mm
RESPOSTA: Poderia ser considerado 10 ꬾ 10mm (7,85cm²), mas seria muitas barras para distribuir em
uma viga de 17cm de base. Por isso foi considerado 4 ꬾ 16mm (8,04cm²) aumentando o As, mas
facilitando a execução.
Obs: admite-se uma área até 5 % inferior à calculada (BASTOS,
2019, p. 19)
"As" utilizado =
INFO: Momento fletor é negativo, então armadura deve ser disposta próxima à face superior tracionada
da seção.
