Aluno: Henrique Cremonini
Matrícula: 1109202


O presente trabalho visa analisar a diferença de resultados da deformação
de uma viga engastada a qual está sendo exercida uma força de 5 KN na sua
extremidade, quando comparado resultados entre o Ansys e o ftool.
A viga de seção variavel tem comprimento de 4 metros, largura de 0,3m e

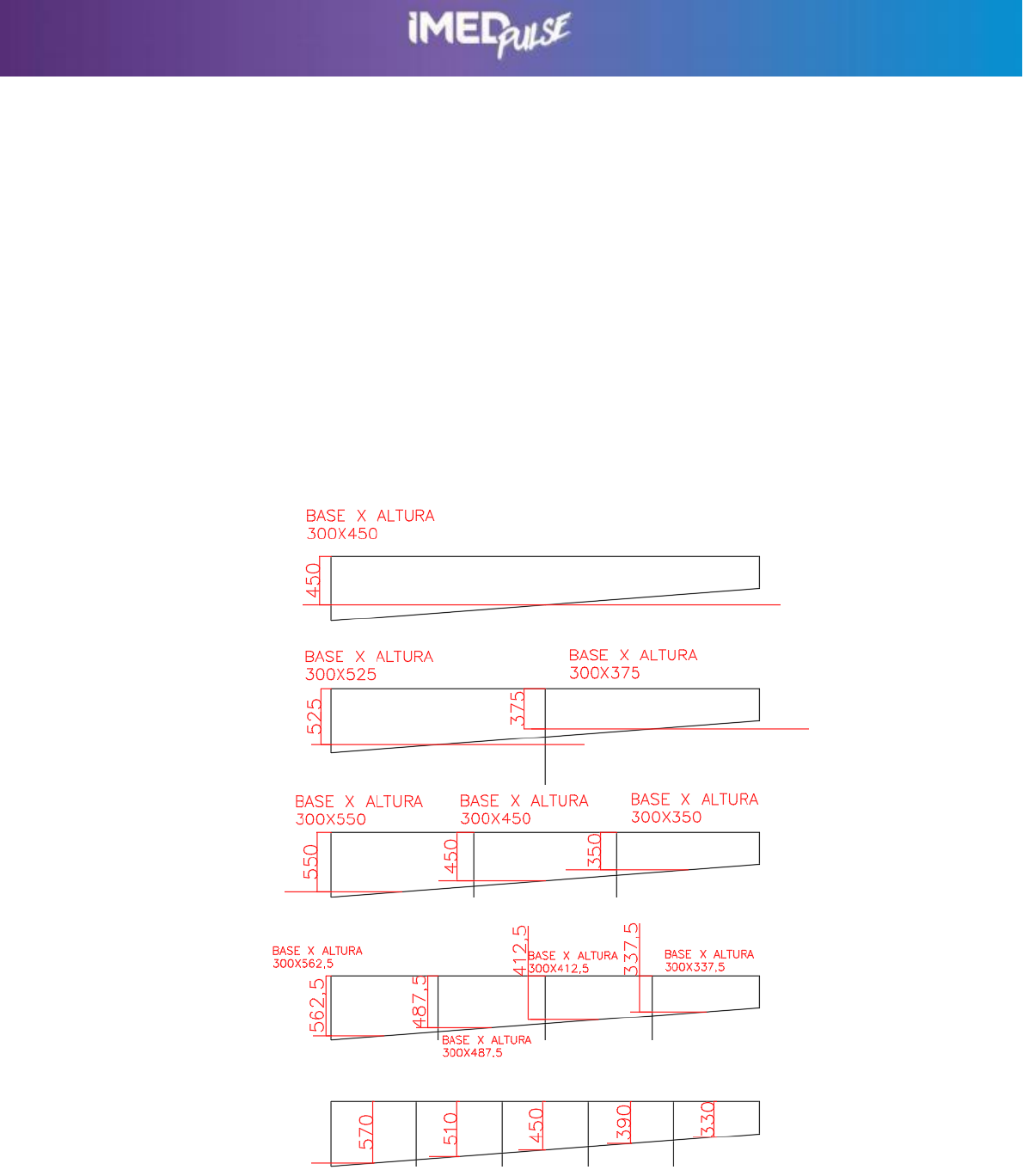

altura nas suas extremidades respectivamente de 0,60, e 0,30m. A figura 01,
mostra como foram divididas as seções.











A figura 02 mostra o resultado encontrado através do ansys.


A seguir encontram-se os resultados encontrados no ftool.

1 Seção

2 Seções

3 Seções

4 Seções






5 Seções


Com base nos resultados foi possivel perceber que a partir da simulação no
ftool com 4 seções a diferença entre o mesmo para o Ansys foi de 0,68%, em
contrapartida a diferença da simulação no ftool com apenas 1 seção foi de 42%,
evidenciando a grande diferença de rpecisão de um software para outro.
