1) Circuitos elétricos podem ser compostos de um grande número de resistores. Suponha um circuito onde três resistores elétricos encontram-se associados em série, com resistências elétricas respectivamente de , , . Eles estão conectados ao longo de um mesmo fio, que em suas extremidades recebe uma tensão elétrica constante.
Marque a alternativa que indica corretamente a resistência equivalente do circuito descrito no texto.
2) Circuitos elétricos podem ser compostos por diversos componentes. Digamos que em um determinado circuito, três resistores elétricos idênticos estão associados em série. Você realiza alguns cálculos e verifica que a resistência equivalente do circuito é R0
Caso você resolva alterar a situação e associar os mesmos três resistores em paralelo, então a nova resistência equivalente obtida será, considerando o caso mais geral possível:

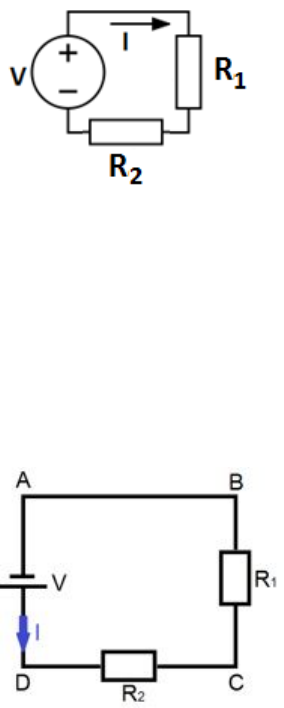

3) A figura mostra um circuito formado com dois resistores associados em série e uma fonte de tensão. O circuito é atravessado por uma corrente elétrica.
Uma das resistências elétricas é conhecida, com resistência elétrica, e a fonte de tensão fornece 3V de força eletromotriz. A corrente elétrica gerada no circuito é de 0,2A.
Marque a alternativa que contém a resistência elétrica do segundo resistor.
4) Uma bateria ideal fornece 1,5V de força eletromotriz para um circuito elétrico que é composto por uma única malha, conforme mostra a figura a seguir. Os resistores são dotados de resistência elétrica e . A corrente elétrica do circuito é desconhecida.
Marque a alternativa que indica a aplicação correta da lei de Kirchhoff das malhas, no circuito elétrico mostrado acima
5) Analise um circuito elétrico semelhante ao da figura apresentada a seguir, composto por um gerador e três resistores com os seguintes parâmetros: ,  e  e . Flui uma corrente elétrica de intensidade I desconhecida no circuito.
Calcule qual seria a leitura de um voltímetro com seus terminais ligados a C e D do circuito.
6) Muitas aplicações da engenharia dependem do conhecimento do fluxo magnético que incide sobre espiras e solenoides, ou que atravessa materiais magnéticos. Um campo magnético constante e uniforme, de intensidade  , incide perpendicularmente sobre uma espira, construída de fio condutor. Essa espira possui formato retangular, com lados 0,1m e 0,3m.
Marque a alternativa que indica o módulo do fluxo magnético que incide no interior da espira retangular.
7) Um fio de alumínio longo e retilíneo é atravessado por uma corrente elétrica de 20 A. Conforme a figura, é preciso prever a que distância r encontrará um campo magnético de intensidade , já desconsiderando os efeitos do campo magnético da Terra. Considere .
Assinale a alternativa que contém a distância linear r entre o ponto C e o fio.
8) Correntes elétricas em um fio geram no espaço circundante campos magnéticos, de intensidade que depende do formato e da configuração do fio condutor. Uma espira circular de raio 0,02m é atravessada por uma corrente elétrica de intensidade desconhecida. Em seu centro, atua um campo magnético de intensidade  .
Marque a alternativa que contém a corrente elétrica que atravessa o fio condutor da espira
9) Considere um solenoide composto de 2 000 espiras circulares e com 0,3 m de comprimento. Admita que a corrente elétrica em seu interior é de 1,8 A . Dado: campo magnético em qualquer ponto no interior de um solenoide  e constante de permeabilidade do vácuo.
Assinale a alternativa que contém o módulo do campo magnético gerado no interior do solenoide.
10) Um engenheiro precisa analisar as características de um indutor, composto de 1 500 espiras circulares e atravessada por uma corrente elétrica de 20 A. O fluxo magnético que o atravessa em um determinado instante é 8 mWb. Considere a indutância dada pela expressão .
Assinale a alternativa que contém a indutância do solenoide.
