Resistência dos Materiais – Prof. Lyvio
edulyvio@uniderp.edu.br Página 1

Exercícios

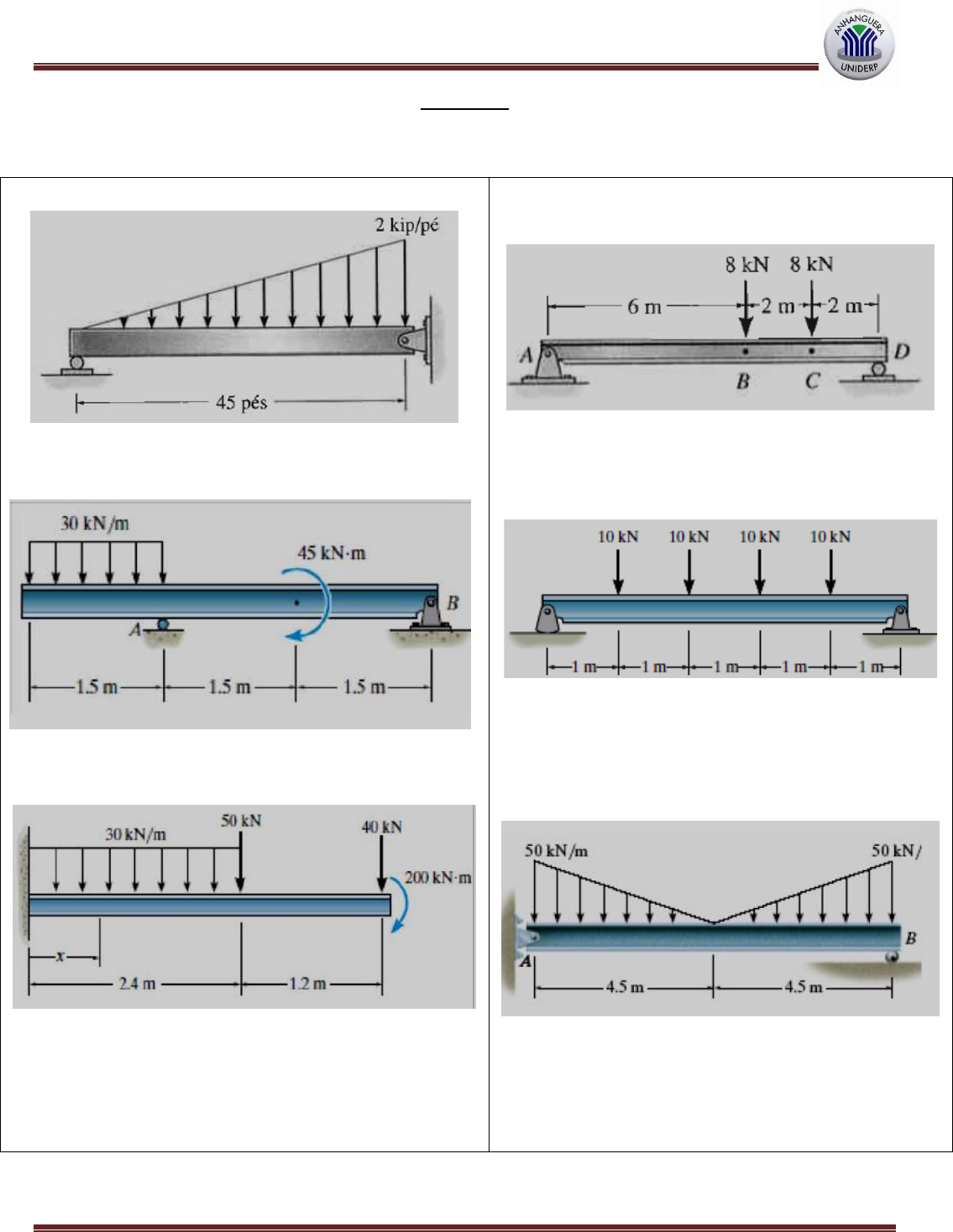

Represente graficamente os diagramas de força cortante e momento fletor das vigas nos problemas de 1 a
8:
1)


3)


5)





2)




4)




6)






Resistência dos Materiais – Prof. Lyvio
edulyvio@uniderp.edu.br Página 2

7)

8)

9) Represente graficamente os
diagramas de força cortante e momento
fletor para a viga composta,
representada na figura ao lado. Os três
segmentos estão interligados por pinos
em B e E.

10) Um dispositivo é usado para suportar
uma carga. Se a força aplicada ao cabo for
250 N, determine as tensões T1 e T2 em cada
extremidade da corrente e, então, represente
graficamente os diagramas de força cortante e
momento para o braço ABC.
