Tomada as três equações de equilíbrio da estática para um sistema estrutural plano, podemos afirmar que:
R= Estruturas hipostáticas: nesta estruturas faltam vínculos para que esteja em equilíbrio, o número de equações de equilíbrio é menor do que o número de equações da estática.
Caso seja necessário fixar um aparelho de TV na parede de uma sala, a alternativa que melhor representa o procedimento que se deve adotar é:
R= Utilizar suporte engastado perpendicularmente a parede com três parafusos para fixação não posicionados na mesma reta, sendo dois na parte superior e um na parte inferior do referido suporte.
Quando se analisa o tipo de apoio de uma estrutura, pode-se afirmar que o engastamento é um vínculo que:
R= Não permite a rotação, nem deslocamento na Vertical e na Horizontal.
Assinale a resposta correta:
R= Se o número de vínculos em uma estrutura é superior ao mínimo necessário para que a mesma se mantenha equilibrada, ela é hiperestática.
Para que uma estrutura se mantenha em equilíbrio, é necessário que:
R= Além das somatórias das cargas verticais e horizontais precisarem estar em equilíbrio com as reações dos apoios, os momentos provocados pelas cargas em relação a um pólo devem estar equilibrados em relação ao mesmo pólo.

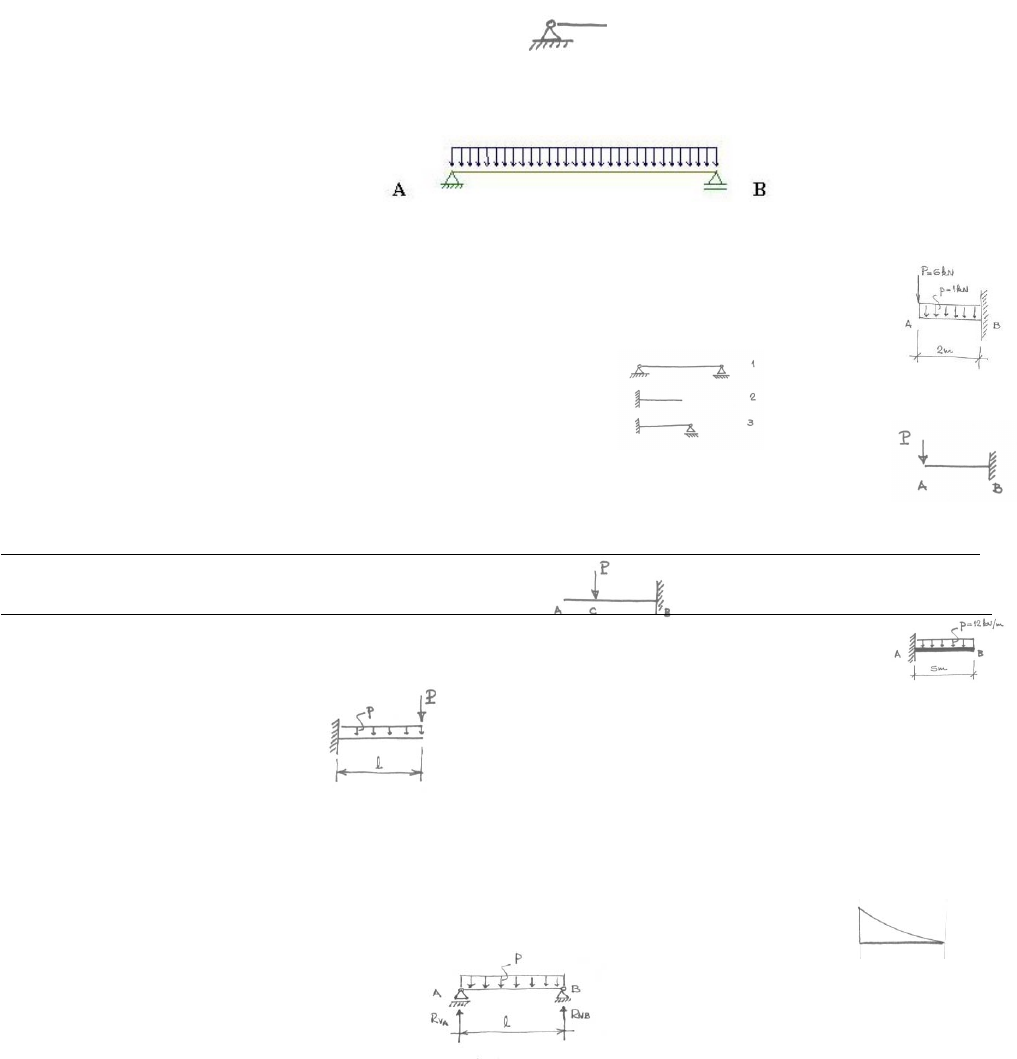

O esquema ao lado indica um apoio do tipo:
R= articulado, com rotação livre e deslocamento fixo na vertical e na horizontal.
Para a viga seguinte pode-se: escolha a alternativa que melhor caracterize os vínculos presente na mesma. São dados:
P-10kn/m
L=7,0m (distância entre apoios)
R= A-vinculo duplo (impede dois movimentos de trans) B-Vinculo Simples (impede apenas um movimento)
Na estrutura ou em relação esquematizada a abaixo:
R= o engastamento no ponto B significa que não há rotação da barra naquele ponto.
R= A reação vertical em B é de 8Kn.
R= As estruturas 1 e 2 são isostáticas e a 3 hiperestática.
Na estrutura esquematizada para um valor genérico P:
R= O valor do momento fletor ao longo da barra cresce do ponto A para o ponto B.
R= O valor da força cortante é constante ao longo da barra AB.
R= O valor da reação de apoio em B não se altera com a variação do tamanho da barra AB.
R= Os diagramas de momentos fletores e forças
Cortantes no trecho AC apresentam valores nulos.
Na estrutura da figura abaixo:
R= O valor do momento fletor na barra AB cresce de forma parabólica de B para A.
Na estrutura da figura abaixo, se:
P=10kn
P=5KN/m
l=4m,
O valor no momento fletor no engastamento é:
R= 80KNm
O valor da reação Vertical no engastamento será:
R= 30KN
R= Tipo de esquema do diagrama de momentos fletores na barra da estrutura:
Na estrutura esquematizada a seguir:
R= Rva=Rvb=p l/2
Na estrutura esquematizada, as reações de apoio em A e B são:
R= Rva=Rvb=9KN
R= 13,5kNm
Na estrutura esquematizada, com:
P=20Kn
P=5kN/m, temos as seguintes reações de apoio:
R= Rva=21,7kN e Rvb=28,3kN
R= 46,7kNm
Na estrutura da figura, o valor do momento fletor no engastamento é:
R= 150kNm
Na estrutura abaixo, sabendo que p=4tf/m e l=9m, o valor do momento fletor máximo no vão é:
R= 40,5 tfm
A figura abaixo mostra um bloco, e suas dimensões em centímetro. Esse bloco feito de um material cujo peso especifico é 2,5tf/m³, qual seu peso total?
R= 0,50tf
Uma viga é feita de um material cujo peso especifico é dado:
R= g=bxhxp
A viga da figura abaixo é bi-apoiada e está sujeita ao peso próprio.
R= 2,56KN/m
A figura abaixo mostra uma parede de 19cm em blocos de concreto de largura e 1,40 de altura:
R= 0,372tf/m
Segundo recomendações das normas brasileiras, as grandezas devem ser representadas:
R= 0,54tf e 540kgf
R= 0,20 tf/m e 2kn/m
Uma parede possui 20cm de largura, 5m de extensão e 3m de altura:
R= 4,20tf
Uma viga V1 suporta uma parede que mede 15cm de largura e 3mde altura:
R=A carga distribuída aplicada na V1 é maior que na V2.
Na comparação entre três cargas: 1º 400kgf/m², 2º 250 kgf/m² e 3º 500kgf/m²
R= A primeira carga é distribuída por área, a segunda carga linear e a 3º é concentrada.
Uma carga aplicada em um ponto de uma estrutura é denominada:
R= Carga concentrada.
Uma carga constante aplicada ao longo de uma estrutura é denominada:
R= Carga distribuída.
Quando se compara as estruturas isostáticas, hiperestáticas e hipostáticas, é correto afirmar:
R= Estruturas hiperestáticas são aquelas onde o número de vínculos é superior ao mínimo para garantir o equilíbrio.
Ao se conceber uma estrutura, deve-se preocupar com seu equilíbrio, para que fique estável:
R= Não pode ser hipostática, porque não é possível seu equilíbrio.
No estudo dos engastes, pode-se afirmar que as reações de apoio neles são:
R= Reação horizontal, reação vertical e momento de engastamento.
Uma das condições para que uma estrutura permaneça em equilíbrio estático é atender a condição:
R= Isostática e hiperestática
Para suporte de uma estrutura, existem vários tipos, que permitem movimentos da estrutura, e portanto provocam reações:
R= Vínculo que impede o deslocamento vertical e horizontal, e impede o giro da estrutura.
O vínculo abaixo esquematizado, geralmente é denominado “apoio simples” ou denominado “vinculo articulado fixo:
R= Reação vertical e reação horizontal.
A barra esquematizada abaixo apresenta um engastamento na extremidade esquerda e um balanço na extremidade direita:
R= Reação vertical, reação horizontal e momento de engastamento.
R= A extremidade em balanço se deslocará na vertical, e a extremidade engastada
Não apresentará deslocamento vertical nem rotação.
Muitas vezes e estruturas utiliza-se um apoio como o esquematizado abaixo, que pode ser:
R= A reação horizontal no apoio é zero.
Na comparação entre os dois tipos de apoio apresentados abaixo, afirma que:
R= O apoio da direita permite o deslocamento horizontal da estrutura, ao contrário do apoio da esquerda.
Quando se analisa as condições de apoio da estrutura abaixo esquematizadas, pode-se notar:
R= Essa é uma estrutura isostática, porque tem condições de se equilibrar para qualquer condições de carregamento.
Dentre as estruturas abaixo: A peça apresenta:
R= As estruturas 1 e 2 são R= Reação vertical e reação horizontal
Isostáticas, a estrutura 3 é
Hiperestática e hipostática.
Para a análise das possibilidades de movimento de uma estrutura quando submetida:
R= Mostra um apoio articulado
Móvel, representado pela figura
C.
Quando uma estrutura n tem condições de permanecer em equilíbrio, podemos classifica-la:
R= Estrutura hipostática.
Sob o ponto de vista de equilíbrio, a estrutura esquematizada acima como:
R= Hipostática.
Na estrutura esquematizada abaixo, os vínculos que sustenta a barra AB:
R= Engastamento em A e livre em B.
R= Essa é uma estrutura isostática, engastada em A e livre B.
A condição necessária para garantir o equilíbrio de uma estrutura, considerando-se os carregamentos aplicados e as reações de apoio:
R= O valor da soma dos carregamentos deve ser igual ao valor da soma das reações em sentido oposto e o momento em relação a um ponto qualquer deve ser igual a zero.
A figura abaixo indica as reações de um vínculo que serve de apoio para uma barra:
R= Engastamento.
As formulas das reações de apoio em uma viga bi apoiada sujeita a uma carga concentrada P estão apresentadas na figura a seguir:
R= Quanto maior for o valor de a,
Maior a reação vertical no apoio B.
Abaixo estão apresentadas as fórmulas das reações de apoio em uma viga em balanço sujeita:
R= O valor da reação vertical em A varia diretamente em função
do comprimento do balanço e o valor do momento de engastamen
to em A varia em função do quadrado do comprimento do balanço.
R= Não existe reação vertical em B.
A viga da estrutura abaixo é uma estrutura hipostática, porém essa estrutura estar em equilíbrio:
R= O valor do produto P1 x l1 seja igual ao valor do produto P2 x l2.
A figura abaixo indica uma viga em balanço sujeita apenas a cargas:
R= 1,95tf e 4,88 tfm
A figura abaixo indica uma viga bi-apoiada, sujeita a duas cargas concentradas, de 20tf e 15tf:
R= 17tf e 13 tf
A figura abaixo indica umaviga em balanço sujeita a uma carga concentrada e uma distribuída:
R= 22tf e 64 tfm
A figura abaixo indica o esquema de carregamento de uma viga bi-apoiada; ela está sujeita a uma carga concentrada e uma carga distribuída:
R= 28tf e 23 tf
A viga abaixo esquematizado está em balanço e recebe duas cargas concentradas (p1 e P2):
R= 700KNm
Para uma análise de uma estrutura é necessário que a mesma esteja em equilíbrio:
R= Igualando a zero a somatória de forças verticais, horizontais e de momento em relação a um ponto
Na estrutura esquematizada abaixo, a barra AC está sujeita apenas a duas cargas:
R= A reação vertical em A é igual a soma de P1 e P2.
Na estrutura esquematizada abaixo, uma viga bi-apoiada está sujeita:
R= A reação vertical em A é sempre maior que em B.
Na estrutura esquematizada abaixo:
R= A reação vertical no ponto C é igual a P e o momento de engastamento em C é igual a (P.b)
Na estrutura esquematizada abaixo, a reação vertical no engastamento é igual a:
R= 6tf
R= 9tfm
Na estrutura esquematizada abaixo, pode-se afirmar sobre as reações verticais:
R= A reação vertical do apoio da direita é igual à do apoio da esquerda,
e seu valor é 7,5tf.
Na estrutura esquematizada abaixo:
R= 25tf
R= 100tfm
Em uma viga bi-apoiada sujeita apenas a uma carga concentrada aplicada:
R= Só é possível afirmar se a reação vertical em A nessas condições é sempre
maior, igual ou menor que a reação vertical em B se não forem fornecidos
os valores de l1 e l2.
R= RvA=12kN, RvB=8 kN
Dada a viga bi-apoiada apresentada na figura a seguir, qual os valores das reações:
R= RvA=6,67kN e RvB=3,33kN
A barra da figura abaixo está apoiada nas extremidades A e B:
R= O valor da reação em A pode ser maior, menor ou
Igual ao valor em B, em função dos valores de l1 e l2,
Para qualquer valor de P.
R= 480kN e 320 kN
A estrutura esquematizada bi-apoiada e simétrica:
R= 49tf
O valor da reação vertical do engastamento é:
R= 25tf
R= 100tfm
O valor da reação vertical no engastameto da figura acima é:
R= 34tf R= 156tfm
A reação vertical no apoio da esquerda da estrutura acima é:
R= 28,5tf
As reações verticais nos apoios para a estrutura acima esquematizada:
R= 28tf e 23tf
As reações verticais nos apoios a esquerda e a direita para estrutura:
R= 61,7tf e 78,3tf
Os valores da reação vertical e do momento fletor de engastamento:
R= 24tf e 73,5 tfm
A viga da figura abaixo é feita de um material cujo especifico é de 25kN/m³:
R= 58,5kN
A viga da figura abaixo em balanço e recebe uma carga concentrada:
R= 20,77kN e 41,54 kNm
A figura, cujas medidas estão em centímetros, mostra uma viga bi-apoiada:
R= 30,96kN
Considere uma estrutura em balanço sujeita a 2 situações de carregamento:
R= a) nas duas situações a reação é a mesma
 b) Situação 1
Na estrutura esquematizada abaixo:
R= Ma=0 Mb=Pa Rg=P
Na estrutura esquematizada abaixo, podemos afirmar que o momento fletor:
R= É positivo, ocorre no meio do vão, e o diagrama de fletores é uma parábola.
Na estrutura esquematizada abaixo, afirma-se:
R= O engastamento no ponto B significa que
não há rotação da barra naquele ponto.
R= A reação vertical em B é de 8kN.
R= A força cortante na barra cresce de A para B,
E seu valor em B é de 8 kN.
R= 12kNm
Na estrutura esquematizada, o valor do momento fletor Ma:
R= 96kNm
Quando se analisa o diagrama de momentos fletores nessa viga:
R= O diagrama de momento fletor ao longo da barra é uma parábola.
Na estrutura abaixo, o valor do momento máximo na barra:
R= 90kNm
Na estrutura abaixo, com relação ao valor do momento:
R= Ele ocorre no ponto onde a força cortante é zero.
