24 – GUIA DA CONSTRUÇÃO – CONSTRUÇÃO MERCADO 81 – ABRIL 2008
> GUARDA-CORPO
> JANELAS
PADRONIZADAS
> FACHADAS-CORTINA
> FACHADAS COM
PLACAS DE ROCHA
> FACHADAS COM
PLACAS CERÂMICAS
FIXADAS COM
INSERTES METÁLICOS
Guarda-corpoOPÇÕESVeja abaixo
os tipos de caixilhos
CHECKLIST
Itens a serem
verificados na
especificação
 Características
específicas do projeto
 Dimensões e tolerâncias
 Desempenho e
durabilidade
 Recebimento em
obra e armazenamento
 Controle do serviço
(instalação)
 Fixação (segurança e
durabilidade)
 Preços
 Forma de pagamento
MATERIAL
PRODUTO
Guarda-corpo para edificação.
DEFINIÇÃO
De acordo com a NBR 14718 de janeiro de 2008, guarda-corpo é definido
como elemento de construção destinado a proteger pessoas contra o
risco de queda fortuita, sem, no entanto, impedir sua passagem forçada
ou voluntária.
APLICAÇÕES
São aplicados em locais de uso privativo e coletivo, em edificações
residenciais ou comerciais. As áreas de uso privativo compreendem as
varandas, os mezaninos e as escadas de edifícios, e as de uso coletivo, as
áreas comuns. As aplicações e os requisitos previstos na NBR 14718 não
compreendem edificações destinadas ao uso ou circulação intensa de pessoas,
como shopping centers, museus, hospitais, cinemas, aeroportos, estações
metroviárias, ferroviárias e rodoviárias, ginásios de
esportes, estádios etc., bem como indústrias.
Os guarda-corpos devem ser usados em locais de livre
acesso, onde haja um desnível para baixo maior que 1,0 m
entre o piso onde estão as pessoas e o patamar abaixo. Caso
haja uma rampa para acesso ao patamar inferior, com ângulo
inferior a 30º, o uso de guarda-corpo não é obrigatório.
No caso de fechamento de varandas, que tenham guarda-
corpo, com caixilhos, além de serem aplicados os
requisitos previstos na NBR 14718, também devem ser
considerados os requisitos da NBR-10821 — Caixilhos para Edificação — Janelas, conforme
ficha de material publicada na Construção Mercado no 77.
MATERIAIS EMPREGADOS
A NBR 14718 prevê o emprego de alguns materiais com características que possam propiciar
resistência mecânica e durabilidade aos guarda-corpos.
ZR
D
 >
 1
,0
0
ZR
>30°D
 >
 1
,0
0
Materiais empregados em guarda-corpos e normas técnicas aplicáveis
ELEMENTO CONSTRUTIVOELEMENTO CONSTRUTIVOELEMENTO CONSTRUTIVOELEMENTO CONSTRUTIVOELEMENTO CONSTRUTIVO MATERIAL EMPREGADOMATERIAL EMPREGADOMATERIAL EMPREGADOMATERIAL EMPREGADOMATERIAL EMPREGADO
Ancoragens e pontaletes AlumínioAlumínioAlumínioAlumínioAlumínio, conforme NBR 6835
(elementos estruturais) Aço inoxAço inoxAço inoxAço inoxAço inox, ABNT 304 ou ABNT 316, conforme NBR 5601
Aço-arbono ou aço ao cobreAço-arbono ou aço ao cobreAço-arbono ou aço ao cobreAço-arbono ou aço ao cobreAço-arbono ou aço ao cobre – Necessidade de galvanização a quente, conforme NBR 6323 ou outro tratamento com desempenho igual ou superior
Guarda-corpo Alumínio Alumínio Alumínio Alumínio Alumínio – Partes aparentes anodizadas, conforme NBR 12609 e NBR 12613, ou pintadas, conforme NBR 14125. Os parafusos, porcas, arruelas e demais
fixadores devem ser de aço inoxidável ABNT 304 ou 316
Aço-carbono ou ligas de aço-cobreAço-carbono ou ligas de aço-cobreAço-carbono ou ligas de aço-cobreAço-carbono ou ligas de aço-cobreAço-carbono ou ligas de aço-cobre – Necessidade de galvanização a quente, conforme NBR 6323 ou pintura, ou outro tratamento que assegure
a proteção contra a corrosão
Aço inoxidável – Não necessita de proteção adicional de superfície contra corrosão
PVCPVCPVCPVCPVC – Observar as especificações para pontaletes, no caso do emprego de perfis de aço internos
MadeiraMadeiraMadeiraMadeiraMadeira, conforme NBR 7190 – Prever os detalhes e as proteções necessárias contra a deterioração da madeira
Vidro de segurançaVidro de segurançaVidro de segurançaVidro de segurançaVidro de segurança conforme normas específicas (NBR 14697, no caso de vidro laminado) – Instalação conforme a NBR 7199, sendo vedado
o uso de massa de vidraceiro
Elementos de fechamento Qualquer material Qualquer material Qualquer material Qualquer material Qualquer material – Deve atender a requisitos de durabilidade e resistência mecânica, incluindo resistência a impactos

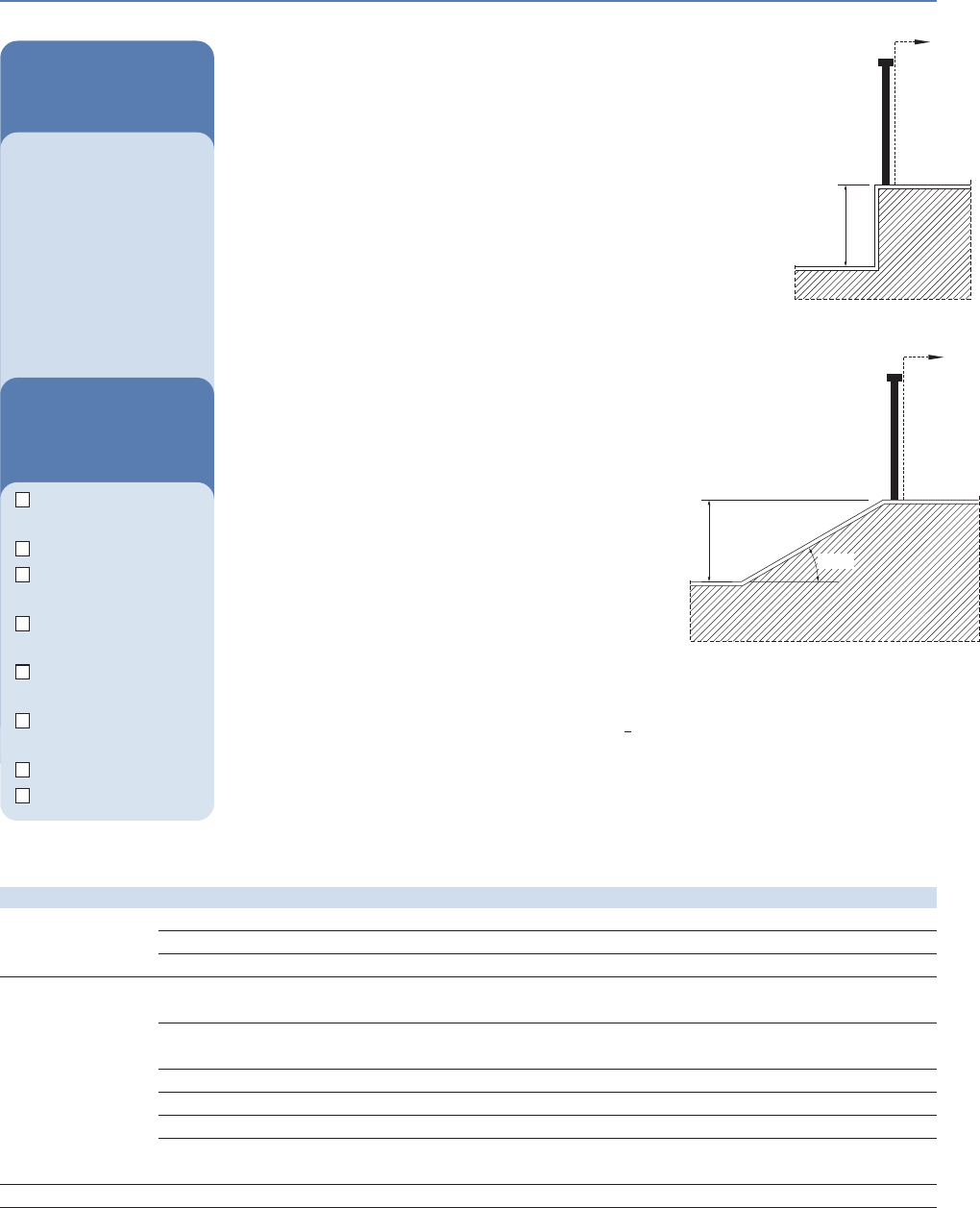

Desnível vertical,
dimensões em m
Desnível inclinado, dimensões em m
alternativas tecnologicas.p65 18/3/2008, 12:3124
ABRIL 2008 – CONSTRUÇÃO MERCADO 81 – GUIA DA CONSTRUÇÃO – 25
REQUISITOS NBR 14718: 2008 – ASPECTOS DIMENSIONAIS E ANCORAGENS
Altura mínima
H
1,
00
>
ZR
ZEN = NC
> 0,30
ZR
ZEN
H
1,
00
>ZEP
< 0,30
> >
0,
10
0,
45
A
PR
0,
90
>
ZEP ou
ZEN
>
1,
00
< 1,00
ZEP ou ZEN
<
1,
00
ZR
NC> <
0,
10
0,
45 < 0,11
> 0,13
ZEP
A
PR
>
0,
90
ZEN> <
0,
10
0,
45
A
PR
ZEP
a
b
b > 0,13
a < 0,30
ZEN> <
0,
10
0,
45
ZEP
0,13 a 0,30< <
b
b < 0,13
A
PR
>
0,
90
ZEN
ZEP
b < 0,13
> >
0,
10
0,
45
0,13 a 0,30< <
>
 0
,0
3
A
PR
>
0,
90
Altura onde a Zona de Recepção
(ZR) tenha somente Zona de
Estacionamento Normal (ZEN),
dimensões em metros
Altura onde a Zona de Recepção (ZR) tenha
Zona de Estacionamento Precário (ZEP),
dimensões em metros
Altura onde a Zona de Recepção (ZR) tenha
desnível para cima, com largura máxima
de 1,00 m, dimensões em metros
>
 0
,4
5
H
>
1,
00
H
> 0,30
ZR
nível superior ZR
nível inferior
> 0,10
H
a, b, c, d, e - Desenhos de situações
específicas da ZEN e ZEP em
relação ao posicionamento e às
características dos guarda-corpos,
dimensões em metros
Altura mínima dos guarda-corpos
acima da medida vertical de 0,45 m
para a mureta, dimensões em metros
Situação onde a Zona de Recepção (ZR)
tenha desníveis maiores do que 0,10 m,
dimensões em metros
ZR
ZEN NC<
H
> <
0,
10
0,
45
A
PR
>
0,
90
< 0,11
> 0,13
a
b
c
d
e
alternativas tecnologicas.p65 18/3/2008, 12:3125
>>>>
26 – GUIA DA CONSTRUÇÃO – CONSTRUÇÃO MERCADO 81 – ABRIL 2008
Vãos abertos nos guarda-corpos, espaçamentos mínimos
No caso de gradis, o espaçamento entre perfis verticais não deve ser superior a 0,11 m.
Devem ser previstos componentes de fechamento posicionados no lado interno, caso haja
apoios horizontais que permitam a escalada até a altura de 0,45 m. O espaçamento entre
perfis horizontais, acima dos 0,45 m, não poderá ser superior a 0,11 m.
Em guarda-corpos com desenhos ornamentais, as folgas entre perfis não devem permitir a
passagem de um gabarito prismático de 0,25 m x 0,11 m x 0,11 m.
A folga medida na horizontal em relação ao eixo exterior não deve ultrapassar 0,05 m em
guarda-corpos instalados num plano avançado em relação ao limite exterior do pavimento.
O espaçamento entre elemento horizontal inferior do guarda-corpo e a borda do pavimento não
poderá ser superior a 0,11 m.
A queda acidental de objetos no piso deverá ser evitada com uma barreira que impeça a
passagem de objetos com diâmetro de 0,05 m. Caso a edificação não tenha mureta ou rodapé,
o guarda-corpo deverá ter um elemento que evite a passagem desses objetos.
Ancoragem do guarda-corpo
Os tipos, espaçamento e demais detalhes de ancoragem são especificados em projeto e
devem ser dimensionados para garantir o desempenho nos ensaios de esforço estático
horizontal e resistência a impactos.
As ancoragens podem ser feitas em partes estruturais e paredes dimensionadas para os
esforços resultantes das cargas previstas. Quando da fixação em estruturas de concreto
armado, não se recomenda a fixação ou soldagem das ancoragens do guarda-corpo na
armadura da estrutura, de forma a evitar a corrosão.
Nos guarda-corpos fixados por colagem com adesivo, a ancoragem deve ter uma profundidade
mínima de 70 mm no concreto, independente da espessura de eventuais revestimentos.
Os guarda-corpos com elementos de aço galvanizado não devem sofrer danos durante
lixamento, solda ou outros tratamentos superficiais.
Guarda-corpo instalado em escada
Os guarda-corpos são ensaiados geralmente em protótipos instalados na posição horizontal.
No caso de escadas, o projetista responsável deve verificar os resultados e avaliar a
possibilidade de instalação na escada, em posiçãodiferente da horizontal.
Na área dos degraus, o afastamento do último elemento horizontal em relação à aresta exterior
do piso deve ser menor ou igual a 0,05 m.
REQUISITOS NBR 14718: 2008 – ENSAIOS MECÂNICOS
Esforço estático horizontal
> Pré-carga e carga de uso
> Não apresentar ruptura em qualquer componente
> Não ocorrer afrouxamento ou destacamento de componentes ou elementos de fixação
> O deslocamento horizontal quando submetido à pré-carga (200 N/m) não deve
superar 7 mm
> O deslocamento horizontal sob carga, com aplicação de carga de uso (400 N/m
ou 1.000 N/m, conforme o uso privativo ou coletivo, respectivamente), não deve
superar 20 mm; o deslocamento horizontal residual deve ser limitado a 3 mm,
após retirada da carga de uso
Carga de segurança
A carga de segurança a ser aplicada deve ser equivalente a 1,7 vez a carga de uso, 680 N/m ou
1.700 N/m, conforme o uso privativo ou coletivo, respectivamente. O deslocamento horizontal
sob carga deve ser limitado a 150,0 mm.
Esforço estático vertical
> Não apresentar ruptura
> Não ocorrer afrouxamento ou destacamento de componentes ou elementos de fixação
> O deslocamento vertical sob carga, com aplicação de carga de segurança (680 N/m ou 1.700
N/m, conforme o uso privativo ou coletivo, respectivamente), não deve superar 20 mm
> O deslocamento vertical residual deve ser limitado a 8 mm, após retirada da carga de uso
25
18
11 11
< 0,05
<
0,
11
Limites de afastamento
em guarda-corpo
instalado em escada,
dimensões em metros
< 0,11
<
0,
18
H
<
0,
11
<
0,
05
A
PR
ZEP
Passagem do gabarito
prismático de 0,25 m x 0,11 m x
0,11 m em folgas entre os perfis
Guarda-corpo instalado em plano
avançado em relação ao limite
exterior do pavimento, dimensões
em metros
alternativas tecnologicas.p65 18/3/2008, 12:3126
ABRIL 2008 – CONSTRUÇÃO MERCADO 81 – GUIA DA CONSTRUÇÃO – 27
Resistência a impactos (sob ação de impacto de 600 J)
> Não deve ocorrer ruptura ou destacamento das fixações
> Não deve ocorrer queda do elemento de
fechamento ou de suas partes
Tolerância para resistência a impactos
> Afrouxamento das fixações
> Ruptura ou deformação em elementos do guarda-corpo,
desde que a mesma não permita a passagem de um
gabarito prismático de 25 cm x 11 cm x 11 cm.
FORMA DE COMERCIALIZAÇÃO
A contratação de guarda-corpo normalmente é precedida de projeto. Dessa
forma, no momento da cotação de preços, o comprador deve fornecer o projeto
e informar o local da entrega, além do cronograma físico da execução da obra.
QUESTÃO AMBIENTAL
> Classificação do resíduo: conforme resolução Conama (Conselho
Nacional do Meio Ambiente) 307 de 05/07/2002, os resíduos de guarda-corpo
podem ser considerados de classe B.
> Destinação do resíduo: são reutilizados ou reciclados; quando enviados
para áreas de armazenamento temporário, devem ser dispostos de
maneira a permitir a reciclagem ou reúso futuros
PREÇOS UNITÁRIOS
Para fins de comercialização adota-se a unidade kg para os perfis de alumínio e unidade para os
demais componentes. As tabelas a seguir apresentam os materiais e respectivos preços para
guarda-corpo completo, de 6 m de comprimento, com altura variando de 0,90 m a 1,00 m
Condição de
aplicação de
esforços verticais
>
2.
50
0
1.
50
0
He/2
He/2
A
ltu
ra
 d
o
el
em
en
to
de
 f
ec
ha
m
en
to
O saco de
couro, quando
em repouso, deve
estar de 5 a 15 mm
distante do
corpo-de-prova
Aplicação de
impactos
Guarda-corpo sem vidro — Preço dos perfis de alumínio (em R$)
PERFIL DE ALUMÍNIO LARGURA ALTURA UN PESO DA QUANTIDADE PESO TOTAL VALOR DO
(MM) (MM) BARRA (KG) DE BARRAS (KG) ALUMÍNIO (KG) SP
Corrimão 92,2 55 kg 8,61 2 17,22 13,44 231,44
Tampa de acabamento do corrimão 84,6 25,23 kg 2,964 1 2,96 13,44 39,78
Montante 40 84,6 kg 9,972 2 19,94 13,44 267,99
Travessa da grade 21,8 35 kg 3,174 2 6,34 13,44 85,21
Barrote da grade 21,8 21,8 kg 2,028 8 16,22 13,44 218,00
Ligação das grades 11,6 13,1 kg 1,11 2 2,22 13,44 29,84
Tampa da travessa da grade 20,8 9,9 kg 0,78 3 2,34 13,44 31,45
TotalTotalTotalTotalTotal 903,71903,71903,71903,71903,71
Obs.: os perfis de alumínio são vendidos em barras de 6 m.
Guarda-corpo sem vidro — Preço dos componentes (em R$)
COMPONENTECOMPONENTECOMPONENTECOMPONENTECOMPONENTE UNUNUNUNUN QUANTIDADEQUANTIDADEQUANTIDADEQUANTIDADEQUANTIDADE VALOR UNITÁRIOVALOR UNITÁRIOVALOR UNITÁRIOVALOR UNITÁRIOVALOR UNITÁRIO SPSPSPSPSP
Arruela 1/4" em aço inox un 1 8,20 8,20
Bucha de náilon para fixação un 1 6,30 6,30
Canopla em alumínio un 7 4,20 29,40
Parafuso 1/4" x 5/8" aço inox un 1 34,53 34,53
Parafuso 4,2 mm x 16 mm aço inox un 1 10,50 10,50
Parafuso 4,2 mm x 19 mm aço inox un 1 14,00 14,00
Parafuso 4,2 mm x 25 mm aço inox un 3 14,80 44,40
Parafuso 4,8 mm x 38 mm aço inox un 1 24,80 24,80
Pontalete em alumínio un 7 23,00 161,00
Porca sextavada 1/4" aço inox un 1 19,90 19,90
Suporte fixação travessa 63,4 mm un 2 0,90 1,80
Suporte fixação travessa 70 mm un 24 1,56 37,44
Suporte fixação travessa 200 mm un 5 5,00 25,00
Suporte fixação travessa 133 mm un 2 3,23 6,46
TotalTotalTotalTotalTotal 423,73423,73423,73423,73423,73
Valor total dos materiais para guarda-corpo sem vidro 1.327,44
Condição de aplicação
de esforços horizontais
alternativas tecnologicas.p65 18/3/2008, 12:3127
PERFIL DE ALUMÍNIO LARGURA ALTURA UN PESO DA QUANTIDADE PESO TOTAL VALOR DO
(MM) (MM) BARRA (KG) DE BARRAS (KG) ALUMÍNIO (KG) SP
Corrimão 110,5 84,21 kg 12,66 2 25,32 13,44 340,30
Tampa de acabamento do corrimão 84,6 25,23 kg 2,964 1 2,96 13,44 39,84
Apoio inferior 21,9 34,8 kg 2,43 2 4,86 13,44 65,32
Montante 40 84,6 kg 9,66 2 19,32 13,44 259,66
TotalTotalTotalTotalTotal 705,12705,12705,12705,12705,12
* Preços sem o vidro
Obs.: os perfis de alumínio são vendidos em barras de 6 m.
DESEMPENHO
Durabilidade e vida útil de projeto
PARTE DA EDIFICAÇÃO EXEMPLOS VIDA ÚTIL DE PROJETO (ANOS)
MÍNIMO SUPERIOR
Esquadrias externas (de fachadas) Janelas, (componentes fixos e móveis), portas balcão, gradis, grade de proteção, cobogós, brises. Incluso
complementos de acabamento como peitoris, soleiras, pingadeiras e ferragens de manobra e fechamento ≥ 20 ≥ 30
PRAZOS DE GARANTIA
SISTEMAS, ELEMENTOS, COMPONENTES E INSTALAÇÕES PRAZOS DE GARANTIA MÍNIMOS
Esquadrias de alumínio e de PVC Perfis de alumínio, fixadores e revestimentos em painel de alumínio 5 anos
Fonte: Desempenho garantido, Revista Construção Mercado no 74, set/2007.
Guarda-corpo com vidro* — Preço dos componentes (em R$)
COMPONENTESCOMPONENTESCOMPONENTESCOMPONENTESCOMPONENTES UNUNUNUNUN QUANTIDADEQUANTIDADEQUANTIDADEQUANTIDADEQUANTIDADE VALOR UNITÁRIOVALOR UNITÁRIOVALOR UNITÁRIOVALOR UNITÁRIOVALOR UNITÁRIO SPSPSPSPSP
Arruela 6,5 mm em aço inox un 1 8,20 8,20
Bucha de náilon para fixação un 1 6,30 6,30
Canopla em alumínio un 7 3,26 22,82
Conexão articulada un 2 16,85 33,70
Guarnição adesiva 6,4 mm x 14 mm un 20 0,53 10,60
Guarnição adesiva 8 mm x 20 mm un 15 0,90 13,50
Guarnição para vidro em EPDM un 20 0,75 15,00
Parafuso 1/2" x 5/8" aço inox un 1 34,53 34,53
Parafuso 1/4" x 3/8" aço inox un 1 41,79 41,79
Parafuso 4,2 mm x 19 mm aço inox un 1 14,00 14,00
Parafuso 4,8 mm x 38 mm aço inox un 1 24,80 24,80
Pontalete em alumínio un 7 23,00 161,00
Porca sextavada 1/4" aço inox un 1 19,90 19,90
Porca sextavada 6,35 mm aço inox autotravante un 1 8,00 8,00
Suporte apoio travessa un 7 2,10 14,70
Suporte fixação travessa 63,4 mm un 2 0,90 1,80
Suporte fixação travessa 133 mm un 2 3,23 6,46
Suporte fixação travessa 200 mm un 5 5,00 25,00
Tampa para porca un 7 0,10 0,70
TotalTotalTotalTotalTotal 462,80462,80462,80462,80462,80
* Preços sem o vidro.
Valor total dos materiais para guarda-corpo com vidro 1.167,92
Dados referenciais de material data-base jan/2008, revenda Alcoa, valor para gradil universal.
Contatos bimetálicos
Deve-se evitar os contatos bimetálicos. Caso ocorram, é necessário o uso de isolamento ou utilização de
materiais com diferença de potencial elétrico, para não ocorrer corrosão galvânica. O fabricante e o
instalador devem especificar as condições, os procedimentos e a freqüênciade manutenção.
 As manutenções preventivas e as de caráter corretivo, que visam não permitir o progresso de
pequenas falhas, que poderiam resultar em extensas patologias, devem ser realizadas de acordo com o
“Manual de Operação, Uso e Manutenção” fornecido pelo incorporador e/ou construtora.
ACEITAÇÃO E
REJEIÇÃO
Na avaliação do guarda-
corpo, o fabricante
deve apresentar o
projeto detalhado. Após
verificações
dimensionais, o guarda-
corpo, em um único
protótipo, é submetido
aos ensaios mecânicos
na seqüência: esforço
estático horizontal,
esforço estático vertical
e resistência a impactos.
O guarda-corpo deve
ser rejeitado se não
atender aos requisitos
estabelecidos.
alternativas tecnologicas.p65 18/3/2008, 12:3128
ABRIL 2008 – CONSTRUÇÃO MERCADO 81 – GUIA DA CONSTRUÇÃO – 29
Instalação de guarda-corpo
ESPECIFICAÇÃO DOS PRODUTOS
Perfis de alumínio, aço, alumínio ou aço inox, parafusos, chumbadores e demais sistemas de
fixação, vidros e outros componentes de vedação (se necessário), acessórios, produtos de
vedação (gaxetas, escovas e selantes), eventual impermeabilização e produtos de limpeza.
DADOS DE PROJETO
Para atender às necessidades da produção, o projeto deve contemplar:
> Projeto do guarda-corpo, com especificação dos componentes e acessórios;
> Especificação da classe e da região se houver fechamento superior como caixilho;
> Detalhes típicos das interfaces do guarda-corpo com a estrutura;
> Detalhes das interfaces entre o guarda-corpo e outros componentes construtivos;
> Especificação dos selantes e demais produtos de vedação;
> Quantificação de todos os componentes, inclusive acessórios;
> Acabamentos.
DIRETRIZES PARA EXECUÇÃO DO SERVIÇO
A instalação do guarda-corpo é feita geralmente por empresas especializadas, mediante
contrato com a construtora. À construtora caberá disponibilizar o local para estocagem dos
componentes e fornecer equipamentos de transporte vertical, o planejamento executivo da
obra, prevendo a instalação do guarda-corpo, a preparação e solução de todas as interfaces
com demais elementos construtivos e instalações.
A construtora deve trabalhar em estreita colaboração com o instalador do guarda-corpo, principalmente
no início dos trabalhos, nas fases de posicionamento e fixação dos componentes de ligação do guarda-
corpo ao corpo do edifício (chumbadores e ancoragens), nivelamento, alinhamento e prumo.
A instalação do guarda-corpo deve seguir as condições especificadas em projeto, consideradas
para avaliação do protótipo. A fixação das ancoragens nas estruturas deve ser verificada e
inspecionada, evitando-se fixações na armadura da estrutura do edifício.
A integridade dos componentes do guarda-corpo e sua instalação devem ser inspecionadas
visualmente.
FIXAÇÃO
A fixação é feita com o uso de ancoragens de alumínio, aço galvanizado ou aço inoxidável,
normalmente chumbadores quimicos ou de expansão. As ancoragens devem ser
dimensionadas para resistir aos esforços devidos à ação do peso próprio, das cargas de
serviço previstas, como esforços estáticos horizontais e verticais no guarda-corpo, e das
cargas acidentais, como vento e impactos.
FORMA DE PRESTAÇÃO DO SERVIÇO (GARANTIAS)
Em geral, pode ser exigida ART (Anotação de Responsabilidade Técnica) para os serviços
executados, pois a empreitada é para o serviço com mão-de-obra e fornecimento de material.
É importante que a contratante aplique listas de verificação na aceitação dos serviços antes de
efetuar a liberação do pagamento, incluindo pelo menos os seguintes itens:
> Verificações sobre os produtos entregues, considerando a qualidade do guarda-corpo
(acabamento superficial, isenção de defeitos aparentes) e demais acessórios;
> Dimensões do guarda-corpo, considerando limitação de alturas e vãos;
> Desvios ou tolerâncias para marcação, alinhamento e prumo;
> Desvios e tolerâncias para fixações;
> Ajustes, vedações, impermeabilizações e arremates;
> Limpeza final.
Pode ser feita retenção, em geral, de 5% do valor do contrato, incluindo materiais e mão-de-obra, de
cada medição, a ser paga posteriormente, normalmente 30 dias após a entrega e aceitação de todos
os serviços contratados. O valor poderá ser usado para eventuais correções de falhas verificadas ou
até mesmo para alguma despesa administrativa não paga e de responsabilidade do empreiteiro.
> Transporte e estocagem
dos materiais e acessórios
na obra
> Preparação da
estrutura do edifício e dos
pontos de fixação
> Alinhamento e
nivelamento dos pontos
de fixação
> Instalação das
ancoragens
> Instalação dos perfis
estruturais do guarda-
corpo
> Instalação dos
componentes de vedação
do guarda corpo,
conforme o caso
> Execução dos
arremates, vedações e
eventuais
impermeabilizações e
pinturas
> Limpeza final
ETAPAS
DO SERVIÇO
A execução divide-se
nas seguintes fases
SERVIÇO
EPI’S UTILIZADOS
> Bota de segurança
com bico de aço
> Capacete de
segurança
> Cinto de segurança
com trava-quedas
(preso em cabo de aço
ou corda de segurança
auxiliar)
> Luva de proteção
(vinílica, de raspa)
> Óculos de segurança
> Protetor auricular
> Máscara de proteção
para aplicação de
selantes e,
eventualmente, pintura
alternativas tecnologicas.p65 18/3/2008, 12:3129
FORMA DE PAGAMENTO
Os pagamentos ou medições, geralmente mensais, são feitos conforme contrato entre
empresa contratante e contratada.
ÁGUA E ENERGIA
Não é comum a apropriação do consumo de água e energia elétrica. Entretanto, é importante a
verificação do perfil de consumo para cada obra ou serviço, do ponto de vista da
sustentabilidade da construção.
PROCEDIMENTOS DE SEGURANÇA
O livro NR-18 Manual de Aplicação, de abril de 1999, escrito por José Carlos de Arruda Sampaio,
publicado pela Editora PINI, caracteriza o trabalho de instalação de guarda-corpo como um
serviço de cuidados simples no que diz respeito ao uso de ferramentas.
O início dos serviços de instalação deve ser precedido das proteções, evitando, dessa forma, a
queda de pessoas ou materiais.
Nas bordas das lajes ou nas aberturas de piso faz-se necessária a instalação de proteções coletivas
(como guarda-corpos, plataformas etc.) e os operários devem utilizar sempre cintos de segurança.
O uso de EPI’s faz-se necessário quando da execução de serviços como:
> Trabalhos em alturas superiores a 2,00 m: é necessário o uso do cinturão de segurança tipo
pára-quedista.
Quando do içamento dos componentes do guarda-corpo for feito por meio de gruas ou guinchos,
a carga máxima suportada pelo equipamento tem de ser respeitada, além de serem tomadas
todas as cautelas necessárias para que não haja queda de materiais. As massas dos
componentes devem constar do projeto.
Além dos já citados, veja uma relação dos equipamentos de proteção coletiva necessários à
execução do serviço:
> Bandejas primárias e secundárias, cancelas para bloqueio de circulação, tela de proteção para
fachadas e telas de proteção do andar
CONTROLE E ACEITAÇÃO DO SERVIÇO
O controle do serviço é sempre baseado no protótipo ensaiado e aprovado previamente.
Recomenda-se que o protótipo ou modelo aprovado esteja disponível na obra, mesmo que
instalado, para que as verificações possam ser realizadas por comparação.
Os aspectos funcionais, como verificação da resistência aos esforços de uso e a facilidade de
manutenção, devem ser verificados previamente, no modelo ou protótipo, conforme definido em projeto.
MANUTENÇÃO
A manutenção deve ser feita quando o guarda-corpo sofrer danos ou apresentar componentes
soltos, durante a sua utilização, verificando-se periodicamente os componentes e sistemas de
fixação, e providenciando a manutenção corretiva ou sua substituição quando necessário.
Atenção especial deve ser dada às fixações e à corrosão de componentes metálicos, de forma a
evitar queda de componentes ou a perda de segurança para o usuário. As vedações constituídas por
panos de vidro também merecem cuidados especiais, devendo-se evitar manter no guarda-corpo
vidros eventualmente quebrados em razão do uso. Para evitar problemas de infiltração de água,
recomenda-se verificar periodicamente a vedação defixações realizadas nos pisos das varandas.
Norma técnica diretamente relacionada
NÚMERO ÚLTIMA ATUALIZAÇÃO DESCRIÇÃO TIPO DE NORMA
NBR 14718 28/01/2008 Guarda-corpos para edificação Especificação
11
00
20
0
Corte
do gradil
FERRAMENTAS E
EQUIPAMENTOS
> Alicate (bico, pressão,
rebitador e universal)
> Andaime
> Brocas (aço rápido
e vídia)
> Esquadro de alumínio
> Furadeira elétrica
> Gambiarra para
iluminação
> Jogo de chaves Allen
> Jogo de chaves com
torquímetro, quando
exigido em projeto
> Jogo de chaves
de boca
> Jogo de chaves de
fenda
> Jogo de chaves Phillips
> Lápis de carpinteiro
> Linha de pedreiro
> Martelo
> Nível de mangueira
> Nível magnético
horizontal e vertical
> Parafusadeira elétrica
> Prumo
> Serra
> Trena
Fernando Benigno
PREÇOS MÉDIOS DE MATERIAL E MÃO-DE-OBRA
DESCRIÇÃO DO SERVIÇO EQUIPE TERCEIRIZADA (R$)
Execução de gradil universal de alumínio sem vidro, com 6 m de comprimento, altura variando de 0,90 m a 1,00 m 3.800,00
Execução de gradil universal de alumínio com vidro laminado de 8 mm, com 6 m de comprimento, altura variando de 0,90 m a 1,00 m 2.940,00
Dados referenciais para São Paulo, data-base janeiro/2008.
1000
Elevação do gradil
Planta do gradil
Fonte: www.alcoa.com
janeiro/2008
alternativas tecnologicas.p65 18/3/2008, 12:3130
