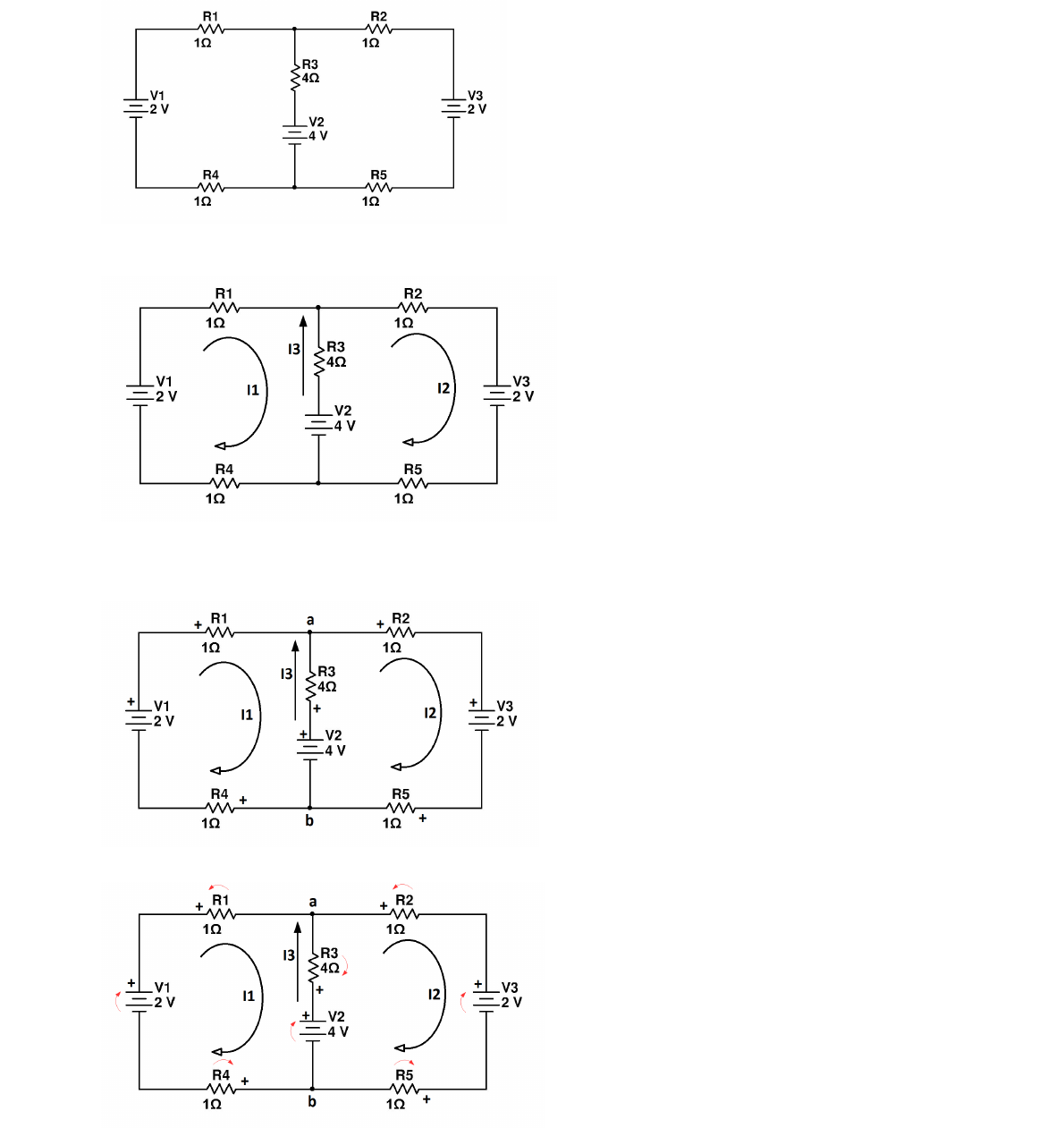

Eletricidade Aplicada Exercícios - Leis de Kirchhoff.odt Resolução de circuitos usando lei de Kirchhoff 1º) Para o circuito abaixo, calcular todas as correntes. a) Definimos as correntes nas malhas e no ramo central e damos nomes a elas. A definição do sentido das correntes é aleatória. b) Identifique os nós e defina as polaridades das tensões. Lembre-se que o positivo da tensão em um resistor está no lado por onde a corrente entra no resistor. Na fonte de energia, o traço mais largo indica o positivo. c) Para maior clareza, desenhe as setas que identificam o sentido das tensões no circuito. 18/09/14 1/6 Eletricidade Aplicada Exercícios - Leis de Kirchhoff.odt d) O circuito está pronto para análise. Vamos analisar primeiramente o nó (a). Aplicando a 1ª lei de Kirchhoff, ΣI = 0, temos: I1 + I3 = I2 (1) (I1 e I3 chegam ao nó, I2 sai do nó) e) Analisemos agora a malha 1, definida pela corrente I1, aplicando a 2ª lei de Kirchhoff, ΣV = 0. As tensões sobre os resistores serão indicadas pela letra V seguido pelo nome do resistor, por exemplo, a tensão sobre o resistor R1 é VR1, sobre R2 é VR2 e assim suscetivamente. Tensões com o mesmo sentido da corrente da malha são positivas e tensões com sentido diferente são negativas. V1 – VR1 + VR3 – V2 – VR4 = 0 Substituindo as tensões das fontes pelos seus valores e as tensões dos resistores pelo produto R*I, temos então: 2 – 1•I1 + 4•I3 – 4 – 1•I1 = 0 (2) f) Analisando a malha 2, pela segunda lei de Kirchhoff, temos: V2 – VR3 – VR2 – V3 – VR5 = 0 Substituindo as tensões das fontes pelos seus valores e as tensões dos resistores pelo produto R*I, temos então: 4 – 4•I3 – 1•I2 – 2 – 1•I2 = 0 (3) g) Temos então as seguintes equações para o circuito: I1 + I3 = I2 (1) 2 – 1•I1 + 4•I3 – 4 – 1•I1 = 0 (2) 4 – 4•I3 – 1•I2 – 2 – 1•I2 = 0 (3) h) Agrupando os termos comuns nas equações (2) e (3): – 2 – 2•I1 + 4•I3 = 0 (2) 2 – 4•I3 – 2•I2 = 0 (3) i) Substituindo I2 de (1) em (3): 2 – 4•I3 – 2•(I1 + I3) = 0 ==> 2 – 4•I3 – 2•I1 – 2•I3 = 0 ==> 2 – 6•I3 – 2•I1 = 0 (4) j) Isolando I1 de (2) e (4) e igualando os resultados: –2– 2⋅I1+4⋅I3=0⇒−2⋅I1=2−4⋅I3⇒2⋅I1=4⋅I3−2⇒I1= 4⋅I3−2 2 ⇒I1=2⋅I3−1 (5) 2– 6⋅I3 – 2⋅I1=0⇒– 2⋅I1=6⋅I 3– 2⇒2⋅I1=2– 6⋅I3⇒ I1= 2−6⋅I3 2 ⇒ I1=1−3⋅I3 2⋅I3−1=1−3⋅I3⇒2⋅I3+3⋅I3=1+1⇒5⋅I 3=2⇒I3= 2 5 ⇒ I3=0,4 A k) Substituindo I3 em (5): 18/09/14 2/6 Eletricidade Aplicada Exercícios - Leis de Kirchhoff.odt I1=2⋅I 3−1⇒ I1=2⋅0,4−1⇒ I1=0,8−1⇒ I1=−0,2A l) Calculando I2: I2=I1+I3⇒I 2=−0,2+0,4⇒I2=0,2A m) Resposta: I1 = -0,2A, I2 = 0,2A e I3 = 0,4A. 2º) Determine a tensão em R6 no circuito abaixo. a) Analisando o circuito ao lado, temos que determinar a corrente que circula por R6 para determinarmos sua tensão. Percebemos também que para determinarmos IR6, teremos que analisar o circuito por Kirchhoff, pois não há associações possíveis para reduzirmos o circuito. b) Definimos as correntes nas malhas e no ramo central e damos nomes a elas. A definição do sentido das correntes é aleatória. c) Identifique os nós e defina as polaridades das tensões. Lembre-se que o positivo da tensão em um resistor está no lado por onde a corrente entra no resistor. Na fonte de energia, o traço mais largo indica o positivo. Para maior clareza, desenhe as setas que identificam o sentido das tensões no circuito. 18/09/14 3/6 Eletricidade Aplicada Exercícios - Leis de Kirchhoff.odt d) Analisemos agora o nó (a) e as malhas 1 e 2. Do nó (a): I3 + I1 = I2 (Equação 1) Da malha 1: V1 – VR1 – V2 + VR3 – VR6 – VR4 = 0 (Equação 2) Da malha 2: V2 – VR2 – V3 – VR5 – VR3 = 0 (Equação 3) e) Substituindo as tensões das fontes pelos seus valores e as tensões dos resistores pelo produto R•I na equação 2, temos: 50−30⋅I1−150+5⋅I 3−2⋅I1−3⋅I1=0⇒−100−35⋅I1+5⋅I3=0 (4) Fazendo o mesmo para a equação 2: 150−10⋅I2−40−10⋅I 2−5⋅I3=0⇒110−20⋅I2−5⋅I3=0 (5) f) Portanto ficamos com as seguintes equações para solução do problema: I3 + I1 = I2 (1) – 100 – 35•I1 + 5•I3 = 0 (4) 110 – 20•I2 – 5•I3 = 0 (5) g) Para calcular VR6 temos que determinar I1. Para tanto, substituiremos (1) em (5) e isolaremos I3 em (4) e (5). 110−20⋅I2−5⋅I3=0⇒110−20⋅(I1+I3)−5⋅I3=0⇒110−20⋅I1−20⋅I3−5⋅I3=0⇒ –25⋅I3=–110+20⋅I1⇒ I3= 110 –20⋅I1 25 (6) ==> de (5) –100 –35⋅I1+5⋅I3=0⇒5⋅I3=35⋅I1+100⇒ I3= 35⋅I1+100 5 (7) ==> de (4) h) Igualando (6) e (7): 110 –20⋅I1 25 = 35⋅I1+100 5 ⇒ 110 –20⋅I1 5 =35⋅I1+100⇒110 –20⋅I1=175⋅I1+500⇒ 195⋅I1=–390⇒ I1= –390 195 ⇒I1=– 2A i) VR6 = R6•I1. Portanto, VR6 = -4 Volts j) Resposta: A tensão sobre VR6 é de -4 Volts. Isso indica que a polaridade de VR6 é inversa a definida no circuito. 18/09/14 4/6 Eletricidade Aplicada Exercícios - Leis de Kirchhoff.odt 3º) No circuito abaixo, as correntes têm os sentidos indicados. Se a intensidade da corrente I3 é 5A, então o valor da resistência do resistor R é: Para determinarmos o valor de R, precisamos achar a tensão sobre R (VR) e a corrente I1. Como o circuito não permite associações de resistores para simplificação, temos que aplicar as leis de Kirchhoff para solução do problema. Como o sentido das correntes já está definido, vamos polarizar as tensões e definir os nós. a) Aplicando a 1ª lei de Kirchhoff no nó (a), temos: I1 = I2 + I3 (1) b) Aplicando a 2ª lei de Kirchhoff na malha 1, temos (o sentido da corrente é horário, definido na descrição do problema): V1 – VR1 – VR = 0 (2) c) Idem para malha 2, temos: VR1 – V3 – VR2 = 0 (3) d) Substituindo os valores fornecidos pelo problema, teremos: (1) I1 = I2 + 5 (2) V1 – R1•I3 – R•I1 = 0 ==> 60 – 4•5 – R•I1 = 0 (3) VR1 – V3 – VR2 = 0 ==> 4•5 – 14 – 2•I2 = 0 e) De (1) temos: I1 = I2 + 5 ==> I2 = I1 – 5 (4) f) Substituindo (4) em (3) e isolando I1: 4•5 – 14 – 2(I1 – 5) = 0 ==> 20 – 14 – 2•I1 + 10 = 0 ==> 16 – 2•I1 = 0 ==> 2•I1 = 16 ==> I1 = 16/2 ==> I1 = 8 A g) Substituindo I1 em (2) temos: 60 – 4•5 – R•8 = 0 ==> 60 – 20 – 8•R = 0 ==> 8•R = 40 ==> R = 40/8 ==> R = 5 Ω h) Resposta: O valor de R é 5 Ω. 18/09/14 5/6 Eletricidade Aplicada Exercícios - Leis de Kirchhoff.odt Exercícios Propostos: 1º) Para o circuito abaixo, calcular todas as correntes. As correntes devem resultar 17,5A / 11,25A / 6,25A) 2º) Para o circuito abaixo, calcular a tensão sobre R7. (VR7 = 3 Volts / positivo para cima) 3º) Para o circuito abaixo, determinar V e R, sendo que os sentidos das correntes fornecidas estão corretos. (R = 10Ω / V = 52V) 18/09/14 6/6
