ADL 25
Cap 13 Transformada z
A Transformada z Inversa
 Qualquer que seja o método utilizado a transformada z inversa produzirá somente os
valores da função do tempo nos instantes de amostragem. Portanto, mesmo que
obtenhamos funções do tempo na forma fechada, elas são válidas somente nos instantes
de amostragem
Transformada z Inversa por Expansão em Frações Parciais

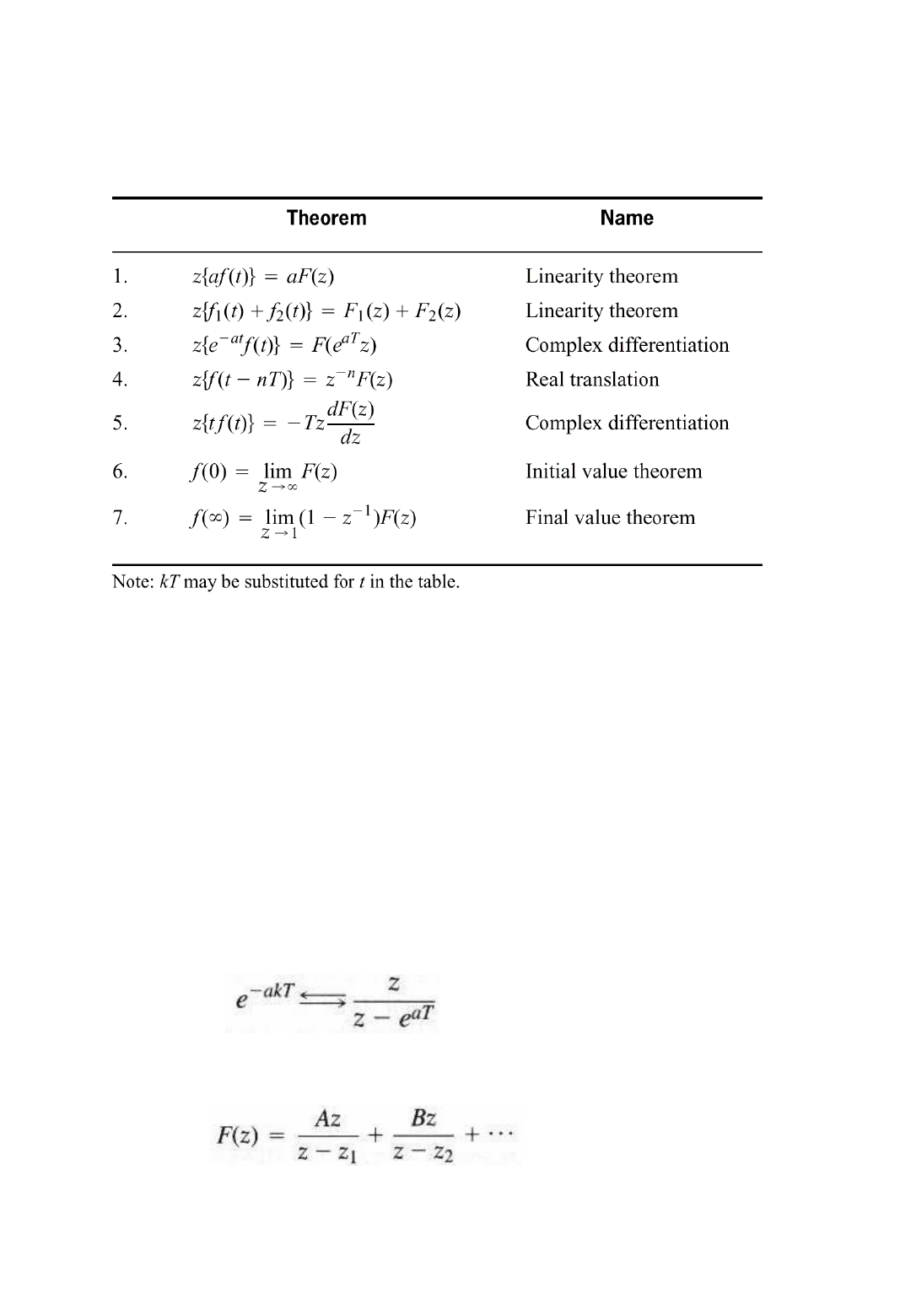

De forma semelhante à utilizada na transformada inversa de Laplace e com base na
Tabela 13.1, observamos que as funções exponenciais amostradas se relacionam com
suas transformadas z da seguinte forma:
(13.19)
Prevemos então que uma expansão em frações parciais terá a seguinte forma:
(13.20)

Como a expansão de F(s) não contém termos em s no numerador das frações parciais,
primeiro formamos F(z)/z para eliminar os termos z no numerador, executamos a expansão
em frações parciais de F(z)/z, e finalmente multiplicamos o resultado por z para fazer
aparecer os z's no numerador das frações.
Exemplo 13.2
Transformada z inversa via expansão em frações parciais
Problema Dada a função da Eq. (13.21), determine a função no domínio do tempo
amostrada.
(13.21)
Solução Comece dividindo a Eq. (13.21) por z e executando a expansão em
frações parciais.
(13.22)
Depois, multiplique todo o resultado por z
(13.23)
Usando a Tabela 13.1, obtemos a transformada z inversa de cada fração parcial.
Portanto, o valor da função no domínio do tempo nos instantes de amostragem é
(13.24)
Além disso, com base nas Eqs. (13.7) e (13.24), a função no domínio do tempo
amostrada ideal é
(13.25)
Se substituirmos k = 0, 1, 2 e 3, podemos encontrar as quatro primeiras amostras
do sinal amostrado. Portanto,
(13.26)

Transformada z Inversa via Método de Série de Potências
Exemplo 13.3
Transformada z inversa via série de potências
Problema Dada a função na Eq. (13.21), determinar a função no domínio do
tempo amostrada.
Solução Comece pela conversão do numerador e do denominador de F(z) em
polinômios em z.
(13.27)
Agora execute a divisão indicada
Usando o numerador e a definição de z, obtemos
(13.29)
a partir da qual
(13.30)
Você deve comparar a Eq. (13.30) com a Eq. (13.26), o resultado obtido via
expansão cm frações parciais.

13.4 Funções de Transferência
Considere o sistema contínuo mostrado na Fig. 13.8a. Se a entrada for amostrada como
indicado na Fig. 13.8(b), a saída é ainda um sinal contínuo. Se, contudo, ficarmos
satisfeitos em obter a saída nos instantes de amostragem e não entre eles, a
representação do sistema de dados amostrados pode ser grandemente simplificada.
Nossa suposição é visualmente descrita na Fig. 13.8(c), onde a saída é amostrada
conceitualmente em sincronização com a entrada por meio de um amostrador imaginário
(Phantom sampler).
Fig. 13.8
Sistema com dados
amostrados:
a. contínuo;
b. entrada amostrada;
c. entrada e saída
amostradas
Dedução da Função de Transferência Pulsada
Usando a Eq. (13.7), constatamos que a entrada amostrada, r*(t), para o sistema da Fig.
13.8(c) é
(13.31)
a qual é uma soma de impulsos. Como a resposta ao impulso de um sistema, G(s), é
g(t), podemos escrever a saída de G(s) no domínio do tempo como a soma das
respostas a impulso geradas pela entrada, Eq. (13.31). Por conseguinte,
(13.32)

Com base na Eq. (13.10),
(13.33)
Usando a Eq. (13.32) com t = kT, obtemos
(13.34)
Substituindo a Eq. (13.34) na Eq. (13.33), obtemos
(13.35)
Fazendo m = k - n, encontramos
(13.36)
onde o limite inferior, m + n, foi mudado para m. O raciocínio é que m + n = 0 leva a
valores negativos de m para todos os valores de n > O. Mas, como g(mT) = 0 para todos
os valores de m < 0, m não é menor que zero. Alternativamente, g(t) = 0 para t < O.
Dessa forma, n = 0 no primeiro limite inferior do somatório.
Usando a definição da transformada z, a Eq. (13.36) torna-se
(13.37)
A Eq. (13.37) é um resultado muito importante, uma vez que mostra que a
transformada da saída amostrada é o produto da transformada da entrada
amostrada pela função de transferência pulsada do sistema.
Uma forma de obter a função de transferência pulsada, G(z), é começar com
G(s), determinar g(t), e então usar a Tabela 13.1 para encontrar G(z)

Exemplo 13.4
Convertendo G1(s) em cascata com z.o.h em G(z)
Problema Dado um z.o.h. em cascata com G1(s) = (s + 2)/(s + 1), ou seja,
(13.38)
determinar a função de transferência de dados amostrados, G(z), se o período
de amostragem, T, for 0,5 s.
Solução A Eq. (13.38) representa uma ocorrência comum nos sistemas de controle
digital, em outras palavras, uma função de transferência em cascata com um
extrapolador de ordem zero. Especificamente, G1(s) está em cascata com um
extrapolador de ordem zero, (1 - e-Ts)/s.
Podemos formular uma solução geral para este tipo de problema deslocando o s no
denominador do extrapolador de ordem zero para G1(s) resultando
(13.39)
(13.40)
Dessa forma, comece a solução encontrando a resposta ao impulso (transformada de
Laplace inversa) de G1(s)/s Portanto,
(13.41)
Aplicando a transformada de Laplace inversa, temos
(13.42)
de onde
(13.43)

Usando a Tabela 13.1, obtemos
(13.44)
Substituindo T = 0.5 resulta
(13.45)
A partir da Eq. (13.40),
(13.46)

Lab Conbtrole
Sistema Digital quase-contínuo
Trabalhando com frequências de amostragem
suficientemente altas o sistema digital pode ser
considerado “quase-contínuo”. Estas frequências devem
ser tais que permitam (no mínimo) entre 6 e 8 amostras
durante o tempo de subida do processo quando
submetido a um degrau. Porém, mesmo operando com
frequências de amostragem superiores a esta, o
sistema digital introduz um atraso no sinal que pode
causar uma alteração em relação ao caso de tempo
contínuo. Quanto maior o tempo entre 2 amostras
maiores os atrasos.
Implementação de um compensador
analógico equivalente
Como exemplo da maneira de se implementar um
equivalente do compensador analógico no
microcontrolador, considere a função de transferência
do compensador PD analógico:
 (A)Gc (s)=
U (s)
E (s)
=K (1+s.T d )

No sistema digital, trabalharemos no domínio do tempo,
portanto:
 (B)
Substituindo o tempo contínuo pelo tempo discreto,
 t → kT onde k é um nº inteiro e T o período de
amostragem, supostamente pequeno. Também temos
uma aproximação para a derivada, baseada no
quociente de Newton:
(C)
Onde simplificamos a notação fazendo e(kT) = e(k).
Substituindo (C) em (B) acima:
(D)
Esta última equação é conhecida como equação de
diferenças e é análoga a uma equação diferencial para
sistemas de tempo discreto. Observe que em um
instante de tempo qualquer, múltiplo inteiro de T o valor
da saída do compensador pode ser calculado a partir da
entrada atual e da entrada anterior, multiplicadas por
constantes e somadas. O aluno poderá desenvolver
equações de diferenças semelhantes para os
compensadores em avanço e PID.
u (t)=K (e (t)+ e˙(t ).T d )
e˙ (t) = e (kT )−e((k−1)T )
T
=
e(k )−e(k−1)
T
u (k )=K [(1+
T d
T
)e(k )−
T d
T
e(k−1)]
