LISTA-1 DE EXERCÍCIOS DE AEP

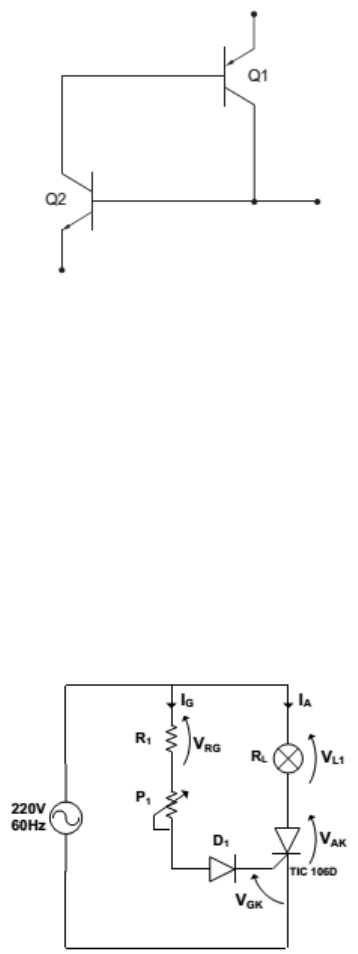

01) Considere a figura abaixo que se refere ao esquema elétrico equivalente de um
dispositivo eletrônico usado em sistemas de potência.

Trata-se de um

A) UJT.

B) OPTO-TRIAC.

C) TRIAC.

D) DIAC.

E) SCR.

02) Atente ao seguinte circuito:

Considerando o circuito acima, é correto afirmar que
a)o tiristor utilizado no controle da lâmpada é unidirecional em relação à passagem da
corrente elétrica.
b) é possível variar o ângulo de disparo do tiristor até 180º.
c) quanto maior o ângulo de disparo, maior a tensão média sobre a carga.
d) o controle do ângulo de disparo é proporcionado pelo diodo e o potenciômetro.


03) Considere as afirmativas abaixo sobre o tiristor SCR.
I. Possui quatro camadas semicondutoras PNPN, sendo o G (gate) instalado em uma
das camadas N.
II. Conduz de anodo para catodo e vice-versa.
III. Pode ser levado à condução por meio de um impulso de tensão positiva no
terminal gate.
IV. Uma forma, bastante comum para retorná-lo à condição de bloqueio é estabelecer
um curto-circuito momentâneo entre o anodo e o catodo.
Está correto o que se afirma APENAS em
a) II.
b) II e IV.
c) I e III.
d) III e IV.
e) l.

04) Sobre os SCRs, quando em condução, é correto afirmar:
A) Ao reduzir a corrente de operação a zero, o dispositivo volta à situação de bloqueio.
B) Conservando-se a corrente de gate num valor maior que o parâmetro IH (Holding
current), mantém-se a condução do SCR independentemente da corrente de operação
e das tensões sobre anodo e catodo.
C) A corrente de operação do SCR pode ser controlada, a qualquer instante, pelo sinal de
gate.
D) O sentido da corrente convencional é do catodo para o anodo.
E) Ao cessar a tensão no gate, o dispositivo imediatamente entra em bloqueio.


05) A figura a seguir apresenta um circuito de disparo de um SCR. A tensão da fonte é
100 V eficazes, a mínima corrente de gatilho que garante o disparo do SCR é 100
µA e a tensão entre o gatilho e o catodo, após a condução, é 0,5 V.

Qual o valor do resistor R para que o ângulo de disparo do SCR seja de 30° em relação à
tensão da rede?
Aproximadamente 702KΩ

06) Considere, abaixo, o circuito de acionamento de carga baseado em SCR ideal.

Sabendo-se que Vg = 12 V; Ig (corrente de gatilho) = 100 mA; Vgk (máxima tensão de
gatilho) = 2 V, o valor de Rg para possibilitar o disparo do SCR é, em Ω,
a) 100.
b) 20.
c) 200.
d) 10.
e) 140.

R. A
07) A respeito dos tiristores, analise as afirmativas a seguir:
I - O SCR é um dispositivo que, quando polarizado diretamente, conduzirá mediante uma
corrente no gate, sem a qual se manterá cortado.
II - O DIAC é um dispositivo que pode conduzir nos dois sentidos quando a tensão aplicada,
desde que atinja a tensão de breakover (UBO).
III - O TRIAC é um dispositivo que permite controlar a potência em um circuito AC, com
condução em um sentido.
Está correto somente o que se afirma em:
a) I;
b) II;
c) III;
d) I e II;
e) I e III.

08) Para responder à questão, considere as figuras abaixo onde V1 = V2 = 220 VRMS e
despreze as tensões VQ1 e VQ2.

Para o ângulo de disparo α = 60º, a tensão média na carga é, em V, aproximadamente,
a) 154.
b) 198.
c) 110.
d) 149.
e) 99.
R. D

09) Para responder à questão, considere as figuras abaixo onde V1 = V2 = 220 VRMS e
despreze as tensões VQ1 e VQ2.

Para que a tensão média na carga seja máxima, o ângulo de disparo dos dois SCRs deve
ser, em rad, igual a
a) -π /2 .
b) 0.
c) π/4.
d) π/2.
e) π/3.
R. B

10) Considere o driver com SCR abaixo e as especificações: Relé − tensão nominal da
bobina 5 V, corrente nominal da bobina 20 mA.
SCR − IF = 4A; VGT = 1V; VTM = 2V; IH = 4 mA.

Para o relé operar próximo das suas especificações nominais, o valor comercial de Rx deve
ser:
a) 47 kΩ.
b) 1 kΩ.
c) 360 Ω.
d) 620 Ω.
e) 3,3 kΩ.
R. C
11) O esquema eletrônico abaixo apresenta um dispositivo de disparo utilizando SCR. A
tensão e corrente de gatilho para esse esquema devem ser de 2 V e 150 mA
respectivamente.


A potência elétrica dissipada no resistor de 100 ? para que a fonte E atenda a essas
condições é de:
a) 5,32 W
b) 10,24 W
c) 14,70 W
d) 18,64 W
e) 22.30 W
R. B
12) O retificador de meia-onda mostrado na figura abaixo é ligado a uma fonte CA de 50V.
Se a resistência de carga for de 100Ω, determine:
a) a tensão de pico;
b) a tensão CC na carga
c) a corrente máxima na carga
d) a corrente CC na carga
e) o valor da PIV do diodo
f) a potência de saída CC
g) a eficiência do retificador
R. a) 70,7V; b) 22,5V c) 707mA; d) 225mA e) PIV> 70,7V; f)5,1W g) 40,5%

13) O retificador de onda completa mostrado na figura abaixo é alimentado por uma fonte
de 120V, 60Hz. Se a resistência de carga for de 10 Ω, determine:
A corrente de pico da carga;
a) A tensão CC na carga
b) A corrente CC na carga
c) A potência entregue a carga
d) A frequência de ondulação
R. a)17 A; b)108V c) 10,8 A; d) 1440W; e)120Hz
14) O retificador de onda completa em ponte mostrado
na figura abaixo é alimentado por uma fonte de 120V. Se
a resistência de carga for de 10,8 Ω, determine:
a) a tensão de pico na carga
b) a tensão CC na carga
c) a corrente CC na carga
d) a potência de saída (CC) entregue a carga
R. a) 170V; b) 108V; c) 10 A; d) 1080 W

15) Um retificador controlado de meia-onda ligado a uma fonte de 150V, 60Hz, está
alimentando uma carga resistiva de 10Ω. Se o ângulo de disparo for de 300, determine:
a) a corrente máxima (pico) na carga,
b) a tensão CC na carga
c) a corrente CC na carga
d) o ângulo de condução,
R) a) 21,2 A, b) 63V , c)6,3 A, d) 1500
