MÓDULO 5 - BINÁRIOS
Apresentação
Caro (a) aluno (a), seja bem vindo (a)!
Neste módulo, vamos aprender a respeito de um tipo de sistema de forças
denominado binário. Vejam a seguir, os exemplos de aplicações dos binários em
nosso dia a dia:

Binários tornam possível o movimento de rotação de máquinas, como mostra a
figura 1.

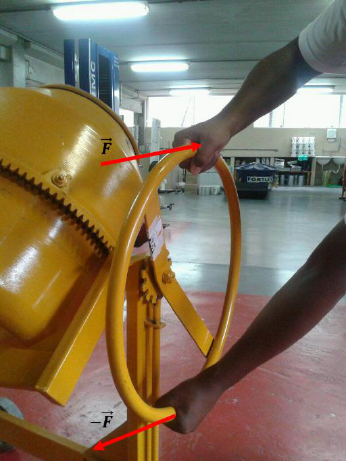

Fig.1- O binário formado pelo par de forças opostas e indicado gira o conjunto
volante da betoneira


Fonte: próprio autor
Vamos começar a trabalhar?
Bom estudo!

Objetivos
Ao final deste módulo, espera-se que você seja capaz de:
 compreender a definição e as características do binário;
 identificar o binário em todas as suas representações;
 obter o momento de um binário;

74

 trabalhar com forças e binários atuando simultaneamente sobre um corpo
qualquer.

1. INTRODUÇÃO

Um sistema de forças é definido por um conjunto de forças que atuam
simultaneamente sobre um corpo. A configuração dessas forças determina os
efeitos que elas terão sobre os corpos nos quais elas atuam, em repouso ou em
movimento.

Binários são sistemas de forças muito simples, definidos por duas forças de
mesmo módulo, sentidos opostos e linhas de ação paralelas.
Exemplo 1:

As figuras 2(a), 2(b) e 2(c) apresentam três corpos sob a ação de binários:

Fig. 2(a): O binário formado pelas forças de 200N atua sobre a plataforma

Fonte: próprio autor

Fig. 2(b): O binário das forças de 1000N atua sobre a seção circular


75

Fonte: próprio autor


Fig. 2(c): Os pares de forças de 300N e de 500N constituem dois binários que atuam
sobre o bloco


Fonte: próprio autor

Como classificamos o binário?
O binário pertence a uma categoria de sistemas de forças denominada de forças
coplanares não concorrentes.
Lembre-se que as linhas de ação das duas forças opostas são paralelas, logo:
 Elas não se interceptam e, portanto, não são forças concorrentes!
 E, duas retas paralelas determinam um plano, logo as forças são coplanares,
isto é, ambas se situam no mesmo plano!

2. CARACTERÍSTICAS DE UM BINÁRIO

Veremos a seguir, que a definição do binário, expressa na introdução, nos leva às
características peculiares e exclusivas deste sistema de forças.

Resultante de forças:
Como as forças do binário possuem linhas de ação paralelas, módulos iguais e
sentidos opostos, um binário nunca apresenta resultante de forças, ou seja:




76

 Atenção!
Isto significa que um binário nunca aplica força resultante sobre o corpo no qual
atua e, consequentemente, nunca impõe sobre ele movimento RETILÍNEO
uniformemente acelerado, caso ele esteja livre para se deslocar.

Momento total:
Inicialmente, observe na figura 3 que, se as forças do binário fossem colineares (ou
concorrentes), não haveria nenhum outro efeito do binário sobre um corpo, uma vez
que a força resultante nula levaria ao momento total nulo.

Fig. 3 - Forças de mesmo módulo, colineares e com sentidos opostos atuam no
corpo.

Fonte: Próprio autor

Mas, como as forças do binário têm linhas de ação paralelas, sempre teremos
momento total não nulo, apesar de ser a força resultante, invariavelmente, nula!

Fig. 4 – Binários sempre têm momento total não nulo.

Fonte: próprio autor

77

Observe na figura 4 que, mesmo com força resultante nula, o fato de termos forças
com linhas de ação paralelas faz com que o binário sempre possua momento ou
torque.
Isso significa que o binário sempre impõe tendência de rotação ao corpo sobre o
qual ele atua sem, entretanto, desloca-lo em movimento de translação!
As imagens em sequência da figura 4 são quatro fotos, em instantes diferentes,
do movimento de rotação do corpo, sem translação.

Vamos calcular agora o momento total de um binário em relação a um ponto O
arbitrário e obter uma característica surpreendente e exclusiva do momento
deste sistema de forças. Observe inicialmente a figura 5(a).

Fig. 5 – As forças e do binário e os vetores de posição , e utilizados para
obter o momento total em relação ao ponto arbitrário O.

Fonte: Próprio autor

A figura 5(a) mostra as forças de um binário genérico atuando em um corpo
qualquer, nos pontos A e B.

Atenção!
Como as forças do binário não são concorrentes, o momento total em relação ao
ponto O será a soma vetorial dos momentos individuais em relação a O, isto é:

A figura 5(b) nos mostra que:



78


 A figura 5(c) nos permite, ainda, escrever a soma vetorial abaixo, para o triângulo
OAB:

Substituindo no momento total, obtemos:



Observe que, na equação acima, as parcelas em azul se cancelam, pois podem ser
reescritas como:
 .
Teremos então:
 , ou seja:
 .

Veja que resultado surpreendente!!
Observando a figura 6, vemos que o momento do binário, que calculamos em
relação a um ponto arbitrário O, foi equivalente ao momento do binário em
relação ao ponto A!!

Fig. 6 – O momento do binário em relação ao ponto O corresponde ao momento do
binário em relação ao ponto A:

Fonte: Próprio autor

Isso se deve ao fato de que:


79

 em relação ao ponto A , mas o vetor da força já atua sobre o
ponto A, logo, seu momento em relação a este ponto é nulo.
Temos então:


Atenção!!
É muito importante que você compreenda as afirmativas que faremos a seguir!
Note que fizemos questão de frisar que o ponto O era um ponto arbitrário, ou seja,
não havia restrição para sua definição. O resultado obtido significa que:
 O momento de um binário não depende da escolha do centro de
momento, sendo sempre constante para um determinado binário.
 Diante disso, a forma mais simples de se calcular o momento de um binário é
utilizar como centro de momento o ponto de aplicação de uma de suas
forças.
Assim, só será necessário calcular o torque da outra força do binário em relação a
este ponto, para obtermos o momento total deste sistema.
Vamos verificar agora com exemplos numéricos, o que acabamos de demonstrar
aqui.

Exemplo 2:
Uma barra de 8m de comprimento está submetida ao binário indicado, formado por
um par de forças de 1200N, como mostra a figura 7.
Determine o momento do binário em relação: a) Ao ponto A; b) Ao ponto B; c) Ao
ponto C.
Fig. 7 – O binário atua sobre a barra.

Fonte: Próprio autor

Adotando a convenção do sistema cartesiano

80


Teremos:
a)
b)
c)

Conferimos que: o momento do binário foi o mesmo, independente do centro de
momento escolhido, e que o cálculo em relação ao ponto C, sobre o qual atua uma
das forças do binário, foi o mais simples.

Exemplo 3:
A peça com seção em L está submetida à ação de dois binários, conforme indicado
na figura 8. Determine o momento total que atua sobre a peça.

Fig. 8a – Dois binários atuam sobre a peça em L
Fig. 8b – As forças que atuam em B e C podem ser representadas no ponto E


Fonte: Próprio autorObserve que como o corpo está sujeito apenas a binários, não foi necessário
determinar previamente (no enunciado) o centro de momento a ser utilizado.

Vamos fazer nossa escolha agora!

81


Compare as figuras 8a e 8b e observe, na última, que as linhas de ação das forças
representadas nos pontos B (300N) e C (500N) se interceptam no ponto E.

Logo, essas duas forças atuam simultaneamente sobre este ponto e cada uma delas
pertence a um dos binários existentes no problema.

Isto faz do ponto E uma boa escolha para o centro de momento.

Como as outras duas forças de 500N (em A) e de 300N (em D) não são
concorrentes sobre o corpo, faremos:
















Escolha qualquer outro centro de momento e comprove que você vai obter este
mesmo momento total!


3. REPRESENTAÇÕES DE UM BINÁRIO

Outra coisa importante que você precisa aprender sobre os binários são as formas
sob as quais um binário pode ser indicado ou representado em problemas de
engenharia. São elas:

3.1 Através de um par de forças

82


Considere a barra de 4m de comprimento, mostrada nas figuras 9a, 9b e 9c.

Fig. 9 – A barra AB está submetida ao binário de

Fonte: próprio autor

Temos aqui, nas figuras 9a, 9b e 9c três pares de forças distintos, todos formando
binários e produzindo o mesmo momento total sobre a barra.

Dizemos então, que as figuras 9a, 9b e 9c apresentam o mesmo binário atuando
sobre a barra, cujo momento vale (1200Nm em torno de z, no sentido anti-
horário).

O que queremos deixar claro, para você, é o seguinte: o que caracteriza um
binário é o seu momento total, sendo irrelevante sabermos qual foi o par de forças
responsável por ele, uma vez que a soma de forças de um binário é sempre nula.
Por outro lado, a escolha do par de forças de um binário para obtermos um
determinado torque é importante em projetos de engenharia que envolvem o
dimensionamento de máquinas.

3.2 Através da especificação do momento:

83


De fato, como a soma de forças de um binário é sempre nula, este sistema pode
também ser especificado apenas pelo seu momento, sem representarmos o
respectivo par de forças.

Para isso, utilizamos formas diferentes de representação, em estudos planos e
tridimensionais.

3.2.1 Em problemas bidimensionais:

Observe novamente a barra AB de 4m na figura 10. Como sabemos que, em
problemas planos, o momento só possui a direção de Z, é usual neste caso, a
indicação apenas do módulo do momento e seu respectivo sentido de rotação.

Fig. 10 – O binário de 1200Nm, no sentido anti-horário ou atua sobre a
barra.

Fonte: Próprio autor

A indicação gráfica pode aparecer em qualquer posição sobre a barra,
pois, lembre-se de que, o momento de um binário não depende da escolha do centro
de momento.

84


3.2.2 Em problemas tridimensionais:

Considerando que, em problemas tridimensionais, o momento pode ter qualquer
direção, o momento de um binário, neste caso, deve ser representado pelo seu
respectivo vetor .

E ainda, como o momento de um binário não depende da escolha do centro de
momento, este vetor torna-se agora um vetor livre, podendo ser representado
sobre qualquer ponto do corpo, onde o binário atue. Confira isso na figura 11.

Fig. 11 – O binário de atua sobre a barra AB

Fonte: Próprio autor

Depois de aprendermos as formas possíveis de representarmos um binário, vamos
começar a trabalhar com sistemas que envolvem binários atuando em um corpo
juntamente com outras forças.

Exemplo 4:

85

Alguns tipos de apoios ou conexões produzem binários nas estruturas sobre as
quais atuam, para impedir que elas girem em torno de um ou mais eixos.

Veja o poste ABC e a placa de sinalização mostrados na figura 12a.
Indicamos por p o peso da seção AB do poste e por P o peso da seção BC do poste,
juntamente com o peso da placa de sinalização.
O peso P (seção BC + placa) possui momento em relação ao ponto A, na base do
poste, em virtude da alavanca existente entre a linha de ação de P e o ponto A.

A figura 12b mostra as reações produzidas pelo apoio sobre a base do poste (ponto
A) para impedir a movimentação do mesmo.
Além da força normal N, temos também a atuação do binário de momento M, que
impede a rotação do poste devido ao torque de P em relação ao ponto A.

Fig. 12 - A imobilização do poste de sinalização exige a ação de um binário.

Fonte: Próprio autor
As forças que atuam no poste P, p e N formam um sistema bidimensional de forças
e o binário M foi representado em conformidade com a figura 10.


86

Exemplo 5:
A seção retangular da figura 13 está submetida à ação das forças e do binário
indicados.

Fig. 13 – Forças e o binário atuam sobre a seção retangular

Fonte: Próprio autor

a) Determine a força resultante que atua sobre a seção indicada.
Trata-se de um problema bidimensional, onde temos forças horizontais e verticais e
devemos nos lembrar de que, a soma de forças de um binário é sempre nula.

Sendo assim, o binário não contribui para a força resultante.
Teremos então:



Equivalentemente, em linguagem vetorial temos:
 , com
 .

b) Determine o momento total do sistema em relação ao ponto A.
O momento total do sistema em relação ao ponto A será dado por:


87


Inicialmente, vamos observar na figura 14, quais forças têm momento em relação ao
ponto A.

Fig. 14 – As linhas de ação das forças de 200N, 309N e 500N passam por A,
logo, não têm momento em relação ao ponto A.
Fonte: próprio autor

Adotando a convenção do sistema cartesiano, temos:

 e,
 .
 , ou
 (em torno de z).

Lembre-se!!
Lembre-se de que o torque de um binário não depende do centro de momento.
Logo, qualquer que fosse o ponto em relação ao qual calculássemos o momento do
sistema, o momento do binário permaneceria inalterado!

É importante destacar que, se você optar por calcular o momento total em relação
ao ponto A, através do determinante, deve observar que:


88

As forças de 300N e 951N são concorrentes no ponto B, como vemos na figura 15:

Fig. 15 – Duas versões equivalentes do sistema de forças sobre a seção retangular

Fonte: Próprio autor

Observando a figura 15, teremos:
 e


 e


 Atenção!
Todo momento é sempre um vetor, logo, o momento do binário em um problema
plano é um vetor na direção de Z, que deve ser escrito em conformidade com a
convenção de sinal do sistema cartesiano.


Exemplo 6:
Vimos no exemplo 3 que a peça em L abaixo está submetida a dois binários que
produzem sobre ela o momento total igual a

89



Represente este momento total, ou o binário total equivalente, que atua sobre a
peça.

Fig. 16 – Dois binários atuamsobre a peça e produzem um binário total equivalente

Fonte: Próprio autor

Temos aqui um problema tridimensional, para o qual devemos utilizar a
representação vetorial do binário total ou momento total calculado.

Lembrando novamente que o momento de um binário não depende do centro de
momento, o momento total obtido ou suas componentes podem ser representados
sobre qualquer ponto do corpo.
Temos que:
 .

Apresentamos, na figura 17, duas versões equivalentes desta representação.

Fig. 17 – Duas representações do binário total


90


Fonte: Próprio autor

A primeira representação mostra o momento (ou binário) total sobre o ponto E,
utilizado como centro de momento, no exemplo 3.

Já a segunda, apresenta as componentes dos binários representadas em pontos
diferentes do corpo.

Exemplo 7:
Duas forças e dois binários atuam sobre a plataforma retangular da figura 18.
Determine o momento total do sistema em relação ao ponto O.

Fig. 18 – Forças (em azul) e binários (em vermelho) atuam na plataforma

Fonte: Próprio autor

Teremos novamente:

91


Como as forças não são concorrentes, o momento total das forças será a soma
vetorial dos momentos individuais:

Teremos e portanto:


De forma semelhante, teremos para a força de 900N:
 e
Logo:

Portanto:


Quanto aos binários, temos a representação vetorial dos mesmos, que é a forma
prevista para problemas tridimensionais.

Lembrando que seus momentos independem do ponto em relação ao qual o torque
é calculado, escreveremos:


O momento total do sistema em relação ao ponto O será então:






92

Este resultado mostra que o sistema de forças que atua sobre a plataforma produz
sobre ela tendência de rotação em torno dos três eixos cartesianos.

4. SISTEMAS EQUIVALENTES DE FORÇAS

O estudo de um sistema de forças não concorrentes deve ser feito através da
construção de sistemas equivalentes de forças.
Tais sistemas ou representações são versões mais simples e equivalentes, do
sistema original a ser estudado.

São versões mais simples, porque nos proporcionam a visão do que acontece em
um ponto específico do corpo, como consequência de todas as forças atuantes
sobre ele.
São versões equivalentes, porque reproduzem sobre o corpo os mesmos efeitos
físicos do sistema original.

A possibilidade de “enxergarmos” o que acontece em um ponto de um corpo, em
decorrência das diferentes forças que atuam sobre ele, é muito relevante para o
desenvolvimento de projetos de engenharia.

Os efeitos físicos de um sistema de forças sobre o corpo no qual ele atua são:
 A imposição de força resultante ao corpo:
 A produção de momento ou torque em relação a um ponto escolhido do
corpo:

A partir deste ponto, faremos uma análise detalhada de sistemas de forças não
concorrentes, suas representações equivalentes e as informações que cada uma
delas fornece sobre o sistema original.

Os binários serão fundamentais no estudo de tais sistemas de forças, porque nos
auxiliarão na descrição dos efeitos produzidos e na obtenção dos respectivos
sistemas ou representações equivalentes.


93

TOME NOTA!
Duas representações de um sistema de forças serão equivalentes se possuírem
simultaneamente:
 O mesmo vetor de força resultante, isto é, ambas possuem com mesmo
módulo, direção e sentido e,
 O mesmo momento em relação ao mesmo ponto escolhido do corpo.

4.1 Forças coplanares não concorrentes
Forças coplanares não concorrentes produzem os seguintes efeitos sobre os corpos
onde atuam:
 A força resultante imposta ao corpo:

 O momento total em relação a um ponto previamente escolhido do corpo:


Exemplo 8:
A barra AB de 4m de comprimento está submetida ao sistema de forças indicado na
figura 19.
a) Obtenha o sistema equivalente no ponto A.
b) Obtenha o sistema equivalente no ponto B.
Figura 19 – Três forças e um binário atuam sobre a barra AB

Fonte: Próprio autor

Uma dúvida recorrente entre os estudantes é sobre a solução do problema de
equilíbrio do corpo em estudo. O equilíbrio dos corpos rígidos é essencial em

94

engenharia e seu estudo é amplo e ostensivo, mas não é nosso objeto de trabalho
aqui.

 Atenção!
É importante você compreender que o nosso objetivo é apenas analisar os
efeitos deste sistema, isto é, deste carregamento, sobre a barra.

A partir do conhecimento do efeito produzido por ele em um ou mais pontos da
barra, isto é, de acordo com os esforços impostos pelo carregamento nesses pontos,
o equilíbrio da barra será obtido através da escolha do apoio mais adequado, com
as características desejáveis, visando à correta execução do projeto de engenharia
do qual ela faz parte.

Dividiremos nossa análise em duas etapas.
1ª etapa: Levantamento dos efeitos do sistema
2ª etapa: Simplificação do sistema

1ª Etapa: Levantamento dos efeitos do sistema
Os efeitos que as três forças e o binário têm sobre a barra são: a produção de uma
força resultante e de torque em relação a um ponto qualquer a ser escolhido.
a) Obter a força resultante sobre a barra
Como só temos forças verticais, escrevemos:

Ou, em linguagem vetorial:


b) Obter o momento total em relação ao ponto O
Adotando a convenção de sinal do sistema cartesiano



Teremos:


95



Ou, em linguagem vetorial:

2ª etapa: Simplificação do sistema
Agora sabemos que o sistema de forças atua sobre a barra com uma força vertical,
dirigida para baixo, de 900N e produz uma tendência de rotação de 1000N.m, em
torno do ponto A, no sentido horário.

De posse dessas informações, estamos aptos a construir a primeira versão mais
simples do sistema de forças, isto é, o primeiro sistema equivalente ao original.
Construir a representação equivalente no ponto A significa responder à seguinte
pergunta:

Se sustentarmos a barra apenas no ponto A, qual será o efeito que sentiremos
neste ponto, como consequência da atuação das três forças e do binário
existentes?
Como indicam as figuras 20 e 21:
 Sentiremos no ponto A, o efeito da força resultante, vertical, dirigida para
baixo, de 900N.
Figura 20 – O efeito da força resultante sobre o ponto A da barra

Fonte: Próprio autor
 E sentiremos também o efeito do torque em relação ao ponto A, de
1000Nm, no sentido horário, devido à configuração do sistema original:

Figura 21 – O binário descreve o momento do sistema em relação ao ponto A

96


Fonte: Próprio autor
Atenção!
A introdução deste binário garante a existência de sem alterar a força
resultante do sistema.
Lembre-se! Binários sempre têm .

A representação dos dois efeitos simultâneos, atuantes sobre a barra, constitui o
que chamamos de representação equivalente no ponto A ou sistema
equivalente no ponto A, cuja configuração é exibida na figura 22.

Figura 22 – Osistema equivalente no ponto A

Fonte: Próprio autor

Observe que temos agora um sistema de forças bem mais simples e equivalente ao
da figura 19, que nos mostra o que ocorre sobre um único apoio no ponto A, como
consequência das três forças e do binário (de 600Nm) que atuam sobre a barra.
Para que você possa compreender bem a 3ª etapa da análise de um sistema de
forças não concorrentes como este, vamos, antes, construir outro sistema
equivalente, mas agora na outra extremidade, no ponto B.
Isto significa que vamos ter uma visão dos efeitos do sistema original (fig.3) sobre o
ponto B.
Já conhecemos a força resultante do sistema, , mas vamos precisar do
momento total do sistema em relação ao ponto B.


97

Dissemos que a figura 22 é uma versão verdadeira do sistema original, mostrado na
figura 19, não foi?
Pois bem, se isso estiver correto, o momento em relação ao ponto B deve ser o
mesmo, se calculado sobre o sistema original ou sobre sua representação
equivalente em A.
Vale a pena destacar, que este é um recurso que você sempre pode utilizar, para
verificar se um sistema equivalente obtido está ou não correto.
Vamos ver o cálculo de usando o sistema original, mostrado na figura 23.

Figura 23 – Três forças e o binário produzem momento em relação ao ponto B

Fonte: Próprio autor


Ou
Cálculo de usando agora o sistema equivalente da figura 24.

Figura 24 – O sistema equivalente em A também possui .

Fonte: Próprio autor



98

Construímos na figura 25 o sistema equivalente no ponto B:

Figura 25 – Esta representação mostra os efeitos do sistema de forças sobre o
ponto B

Fonte: Próprio autor

A figura 25 nos mostra outra representação equivalente, também bastante
simples, do sistema original.

Ela nos informa que o ponto B está sujeito ao efeito da mesma força resultante
de 900N e de um momento anti-horário, em torno de z, de 2600Nm.

Estes são os esforços que o sistema impõe ao ponto B e que serão
necessariamente enfrentados, por um apoio utilizado para sustentar a barra apenas
por este ponto.

Observe, na figura 26, as duas versões simplificadas e equivalentes, que acabamos
de obter.

Figura 26 – Os efeitos do sistema de forças sobre as extremidades A e B da barra

Fonte: Próprio autor


99

Comparando as duas representações, vemos que o momento total do sistema
passa de horário em relação ao ponto A, para anti-horário em relação a B.

Isso sugere que, se construirmos outras representações equivalentes em
sucessivos pontos sobre a barra, de A para B, vamos observar:
 A redução gradual do módulo do momento horário do sistema
 E, a partir de certo ponto, o aparecimento de momento anti-horário, com
módulo crescente, até o limite de 2600Nm, obtido em relação a B.
 A existência de um ponto P, entre A e B, onde ocorre a inversão do
sentido do momento total do sistema e, para o qual temos .

A representação equivalente neste ponto P corresponde à versão mais simples do
nosso sistema de forças.

Como , este é o único ponto da barra sujeito apenas à força resultante.
Isso torna o ponto P, um ponto estratégico na engenharia, porque é a única posição
sobre a barra em torno da qual não há tendência de rotação.
Isto significa que, se este ponto puder ser utilizado para a sustentação da barra, isso
pode ser feito com um apoio mais simples, isto é, com uma estrutura mais esbelta.

Veja, na figura 27, o movimento previsto para a barra, sob a ação do sistema de
forças, se ela não for devidamente imobilizada por um apoio adequado.
Representamos, em cada ponto, a força resultante e o respectivo momento total do
sistema em relação a cada um desses pontos.
 A força resultante igual a não se altera
 Entre os pontos A e P, é horário e com módulo decrescente;
 Em P, ;
 Entre P e B, é anti-horário e com módulo crescente.

À medida que o ponto de aplicação do apoio se desloca de A para B, vemos na
figura 27, de forma qualitativa, o sistema equivalente sobre este ponto.



100




Fig. 27 – Sistemas equivalentes em 7 posições sobre a barra
A figura 28 mostra as três representações equivalentes, que obtivemos
quantitativamente neste exemplo.

Fig. 28 – O sistema original e seus equivalentes em A e B


101

TODAS possuem:
 Mesma força resultante:
 Mesmo momento em relação ao ponto A:
 Mesmo momento em relação ao ponto B:
 Mesmo momento em relação ao ponto P:

Exemplo 9:
Quatro forças e um binário atuam sobre o tubo ABCD, como mostra a figura 29.
a) Obtenha o sistema equivalente no ponto C
b) Obtenha o sistema equivalente no ponto A

Fig. 29 – Sistema de forças do exemplo 9

a) Sistema equivalente em C
Força resultante do sistema:
Temos forças horizontais e verticais, logo:
 , com
Observando os sinais das componentes, determinamos a orientação da força
resultante, que é exibida na figura 30:

Fig. 30 – Especificações da força resultante

102

Observação: A força resultante é uma força no plano e, portanto, precisa de duas
informações para que seja completamente especificada: as duas componentes ou
seu módulo e um ângulo (com a horizontal ou com a vertical).

Momento total em relação ao ponto C:
Adotando a convenção de sinal do sistema cartesiano, teremos:


Observando na figura 29 que as forças de 250N e 125N têm suas linhas de ação
passando por C, teremos:

 e portanto:
 ou .

Atenção!
Lembre-se que, se você for calcular através do produto vetorial, deve notar que:
 As forças de 150N e de 425N são concorrentes no ponto A e podem ser
inseridas no mesmo determinante;
 O momento do binário deve ser escrito na forma vetorial como
 .






Sistema equivalente no ponto C
O sistema de forças original impõe ao ponto C, a força resultante,
 e o torque anti-horário de .

Este fato é representado no sistema equivalente da figura 31.

103


Figura 31 – O efeito do sistema de forças original sobre o ponto C

b) Sistema equivalente em A
Já sabemos que , com , mas
devemos obter o momento total em relação ao ponto A.

Momento total em relação ao ponto A.
Lembramos que isso pode ser obtido tanto através do sistema original (fig. 32),
como no sistema equivalente da figura 31.
Tomando o sistema original teremos:

Fig. 32 – O sistema original do exemplo 2

Adotando a convenção de sinal do sistema cartesiano, teremos:


104

Observe na figura 32, que as forças de 150N e 425N têm suas linhas de ação
passando por A e não possuem torque em relação a este ponto.
Logo teremos:

 e portanto:
 ou .

Lembre-se que, se você for calcular através do produto vetorial, deve notar que:
 As forças de 250N e de 125N são concorrentes no ponto C e podem ser
inseridas no mesmo determinante;
 O momento do binário deve ser escrito na forma vetorial como
 .O sistema equivalente da figura 31 fornece o mesmo resultado.
Verifique!

Sistema equivalente no ponto A
O sistema de forças original impõe ao ponto A, apenas a força resultante,
 .
Este fato é representado no sistema equivalente da figura 33.


Fig. 33 – O sistema original e sua representação equivalente em A


105

Exemplo 10:
Verifique se o sistema da figura 34 é ou não uma representação equivalente do
sistema original do exemplo 2 (figura 32).

Fig. 34 – Sistema de forças do exemplo 10

Vimos que, se duas representações de um sistema de forças forem equivalentes,
ambas devem possuir:
 O mesmo vetor de força resultante, isto é, com mesmo módulo, direção e
sentido e,
 O mesmo momento em relação ao mesmo ponto escolhido do corpo.

Sistema do exemplo 10:
Facilmente vemos que a força resultante é a mesma já obtida e
que no sistema da figura 34 elas são concorrentes no ponto B.
Devemos agora obter o momento total em relação a um ponto qualquer, para
verificarmos a segunda condição.
Podemos escolher aqui o ponto B, para centro de momento.
Neste caso, usando a mesma convenção de sinal teremos:

 ou .
Sistema original:

106

As forças de 425N e de 250N são concorrentes no ponto B (fig. 32) e não possuem
torque em relação ao este ponto.
Logo:


Ou

Concluímos que o sistema dado neste exemplo não é uma representação
equivalente do sistema original, porque ambos possuem momentos diferentes em
relação ao ponto B, não cumprindo a segunda exigência para a equivalência.
Verifique que as representações já obtidas no exemplo 9, exibidas nas figuras 31 e
33, também possuem torque horário de ou .

4.2 Forças não concorrentes no espaço
Forças não concorrentes no espaço produzem os seguintes efeitos sobre os corpos
onde atuam:
 A força resultante imposta ao corpo pode ter até três componentes:

 O momento total em relação a um ponto previamente escolhido do corpo
possuirá pelo menos duas componentes:

Exemplo 11:
Quatro colunas exercem as forças verticais indicadas sobre a plataforma, como
vemos na figura 35.
Determine e descreva o sistema equivalente no ponto O.
O diagrama de forças correspondente é mostrado na figura 36.

Força resultante

Temos resultante vertical e dirigida para baixo.

107


Fig. 35 – Sistema do exemplo 11.


Fig. 35 – Diagrama de forças do sistema do exemplo 11

 Momento total em relação ao ponto O

Como as forças não são concorrentes, faremos:

Inicialmente, temos que , pois a força de está localizada sobre o
ponto O.

108

A figura 35 fornece as informações necessárias para o cálculo dos momentos das
outras forças em relação à origem.
Veja a seguir:
Para a força de temos :





Temos com :





Temos também com :





Efetuando a soma vetorial dos momentos individuais, obtemos o momento total do
sistema em relação ao ponto O como:



Observe que existem dois eixos de rotação possíveis no problema, pois, a
plataforma tende a girar simultaneamente em torno de X e em torno de Y, no
torque em relação ao ponto O.

Sistema equivalente em O

Fig. 36 – Os efeitos do sistema sobre o ponto O

109

Este sistema equivalente, mostrado na figura 36, informa que o ponto O está
submetido à força vertical de e aos torques em relação ao eixo X de
 e em relação ao eixo Y de .

Atenção!
Observe que os binários adicionados ao ponto O, na figura 6, estão representados
na forma dos vetores e .
Lembramos que a representação vetorial dos binários deve ser sempre utilizada
no estudo de sistemas tridimensionais de forças, porque especificam com clareza os
torques existentes.

Exemplo 12:
Quatro forças atuam sobre a plataforma de raio igual a 3m, como mostra a figura 37.
Sabendo que essa peça, parte de um projeto de engenharia, deverá ser sustentada
pelo centro, no ponto O, determine o sistema equivalente neste ponto e explique o
resultado.

Fig. 37 – Sistema do exemplo 12
Força resultante
Temos

Momento total em relação ao ponto O
O par de forças de forma um binário e, como tal, não contribui para a soma
das forças, mas contribui para o momento total do sistema.
Logo, devemos obter:

110















Sabemos que o momento de um binário não depende do centro de momento, ou
seja, é constante.
Calculando o momento do binário em relação ao ponto A, por exemplo, teremos:





Logo:


Sistema equivalente no ponto O
A figura 38 exibe o sistema ou representação equivalente no centro da plataforma.


Fig. 38 – Vemos à direita os efeitos que as forças originais impõem ao ponto O.

Um apoio único no ponto O estará sujeito à força resultante de 2200N, vertical, para
baixo e aos dois eixos de rotação produzidos pelo sistema, nas direções de X e de Z
simultaneamente.


111

Observações:
Sistemas de forças não concorrentes no espaço podem gerar situações como
vimos neste exemplo 5.
a) Este momento que surge, na mesma direção da força resultante, aqui igual a
 , é denominado momento torçor do sistema.
Este nome se deve ao fato de que ele produz a torção do corpo no qual ele atua,
fazendo-o girar em torno da direção da resultante, como mostra a figura 39.

Fig. 39 – O momento torçor cria um eixo de rotação na direção da força resultante

Além de possuir a mesma direção da força resultante, ele é proveniente da ação de
um binário que atua sobre o sistema.
Observe na solução deste exemplo, que a origem da componente do
momento total foi a presença do binário.

b) Por outro lado, o momento obtido na direção do eixo X, isto é, a componente
igual a é uma componente de momento perpendicular à força
resultante obtida .
Este momento recebe o nome de momento fletor do sistema.
Este momento faz o corpo girar em torno de um eixo perpendicular à direção da
resultante, como mostra a figura 40.

112


Fig. 40 – O momento fletor cria no corpo um eixo de rotação perpendicular à
resultante.

c) Momento torçor é um recurso muito utilizado em projetos de engenharia
mecânica.
Um exemplo corriqueiro do uso do momento torçor é o funcionamento de uma
furadeira, como vemos na figura 41.
A furadeira é um equipamento que funciona com força e momento alinhados.
O motor da furadeira gira a broca, gerando um momento na direção da mesma.
Para fazermos um furo na parede, empurramos a ferramenta com uma única força,
portanto, uma força resultante, na direção da broca.


Fig.41 - e atuam sobre a broca da furadeira


113


Exemplo 13:
Duas forças verticais, de 2000N e 600N atuam sobre a plataforma com peso de
200N.
Determine o sistema equivalente no ponto P e explique o resultado obtido.

Fig. 42 – O sistema de forças do exemplo 13

Força resultante


Momento total em relação ao ponto P






 , onde


 .





 , com


 .





 , com


 .



114


Concluímos que o ponto P da plataforma está submetido apenas ao efeito da força
resultante, uma vez que o torque do sistema em relação a este ponto é nulo.
A figura 43 mostra este sistema ou representação equivalente.

Fig. 43 – A plataforma não pode girar em torno do ponto P, porque apenas a
resultante atua neste ponto.


5. SÍNTESE

Neste módulo, aprendemos sobre o binário. Vimos que é um sistema de forças que
não possui força resultante, mas sempre possui momento, isto é, o binário sempre
impõe tendência de rotação a um corpo.

Vimos também que o momento de um binário não depende do ponto em relação ao
qual ele é calculado e as formas sob as quais podemos representa-lo.

E, finalmente, obtivemos informações de sistemas de forças não concorrentes no
plano e sistemas de forças não concorrentes no espaço.
Construímos sistemas equivalentes ou representações equivalentes destes
sistemas de forças.
Tais representações equivalentes foram obtidas com auxílio dos binários e nos
mostraram o efeito que um sistema de forças não concorrentes (plano ou
tridimensional) exerce sobre um determinado ponto do corpo no qual atuam.

115

Agora, avalie se você conseguiu assimilar bem todos eles, pois, caso contrário, é
importante que você retorne ao texto, para rever os tópicos que não ficaram claros.


5. REFERÊNCIAS

BEER, F. P.; JOHNSTON, E. R. Mecânica Vetorial para Engenheiros:
estática. 5.ed. rev. São Paulo: Makron Books, c1991.
BEER, F. P.; JOHNSTON, E. R.; EISENBERG, E. R. Mecânica Vetorial para
Engenheiros: estática. 7.ed. Rio de Janeiro: McGrawHill, c2006.
HIBBELER, R.C. Estática: Mecânica para engenharia. 10.ed. São Paulo:
Pearson Prentice Hall, c2005.
HIBBELER, R.C. Estática: Mecânica para engenharia. 12.ed. São Paulo:
Pearson, 2011.
SHAMES, I. H. Estática: Mecânica para engenharia. 4.ed. São Paulo:
Prentice Hall, 2002.
