Avaliação Prática - Fundamentos da Eletricidade II

Prévia do material em texto

PARTE PRÁTICA
Um indutor de 2,5 mH é colocado em um circuito em que a frequência é 100 kHz. Qual é sua reatância indutiva?
R:	2,5 mH = 0,0025 H
		100 kHz = 100.000 Hz
		XL = 6,28 \udbff\udc05 100.000 Hz = 0,0025 H=1570
		O indutor de 2,5 mH tem 1570 de reata\u302ncia em 100 kHz.

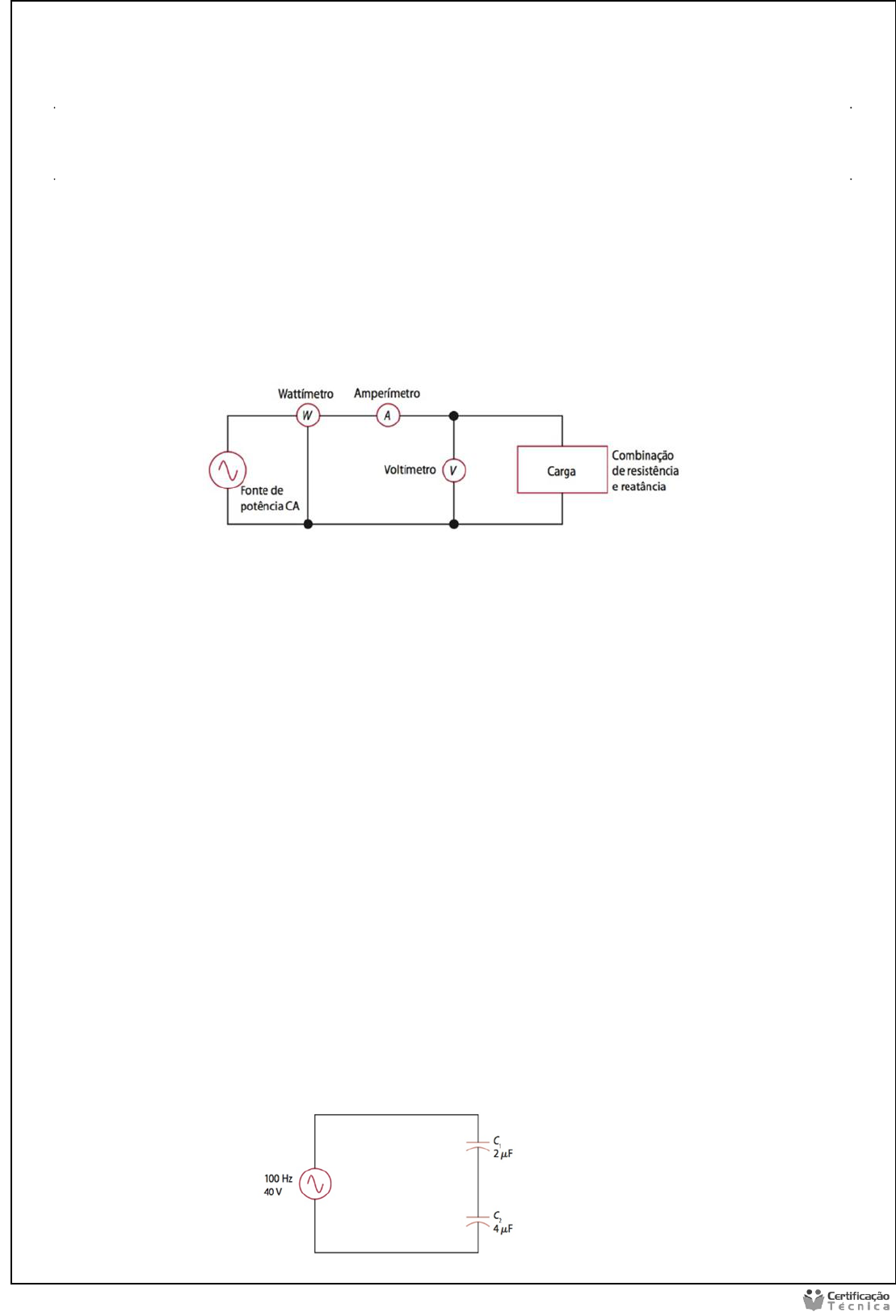

Considere a Figura abaixo. Suponha que o wattímetro indique 813 W, o voltímetro indique 220 V e o amperímetro indique 6 A. Qual é o ângulo de fase entre (Θ) entre a corrente e a tensão?
R:	A corrente e a tensão estão defasadas de 52° (0 = 52°)
Qual é o valor médio de uma onda de tensão senoidal com valor de pico a pico de 300 V?
	R= O valor médio de tensão e 95,6 V.
	Vp= 300V =150V
	Vmed= 0,637 x 150V= 95,6V
Determine a velocidade (rpm) de um gerador de oito polos que produz uma onda senoidal de 80 V e 400 Hz
R:	R: 6000 rpm
Um motor ligado em 220 V drena uma corrente de 12 A. A corrente está atrasada da tensão de 35°. Qual é a potência de entrada do motor?
R:	A potência de entrada do motor e 2162 W.
Determine o que se pede para cada figura:
a) a corrente no circuito e a tensão através de cada capacitor
	R=	A corrente total é 33,5mA. A tensão atravez de C1 é 26,7 e a tensão atravez de C2 é 13,3V
b) o ângulo Θ e a potência ativa total
R:	Impedancia do circuito é 1800 ohms.
A corrente no circuito é 21,3 mA, a tensão do resistor é 21,3V e a tensao no capacitor é 33,9V
		A corrente está adiantada de 58º de tensão e a potencia ativa do circuito é 0,453W
Um transformador deve ser rebobinado para fornecer uma tensão de 14 V. O secundário atual do transformador tem tensão nominal de 6,3 V e contém 20 espiras. Quantas espiras serão necessárias para o novo enrolamento secundário fornecer a tensão de 14 V?
R:	O novo enrolamento de 14V precisa de 45 espiras.
Encontre a corrente total representada pelos três fasores de corrente na Figura abaixo.
R=	Os tres fazores representam uma corrente total de 5 A
Qual é o fator de qualidade de um circuito que é ressonante em 100 kHz e tem uma largura de banda de 4 kHz?
R=	 O fator de qualidade do circuito é de 25.
Determine a velocidade síncrona de um motor de 6 polos, alimentado por uma fonte de 220 V e 50 Hz.
R:	A velocidade de sincrona do motor de 6 polos, alimentado em 50 Hz, é 1000 rpm.
QUESTÕES:
Cite quatro maneiras de aumentar a indutância de um indutor.
Tipo de material do núcleo;
O numero de espiras da bobinas
O espacamento entre as espiras;
O diâmetro da bobina (ou do núcleo).
Cite duas vantagens da corrente alternada em relação à corrente contínua.
R=	A facilidade se elevar ou baixar os niveis da tensão CA por meios de TRANSFORMADORES. Na corrente alatenda os motores CA são bem menos complexos que os motores CC.
Desenhe um fasor para uma tensão de 10 V e ângulo 280°.
R:
Cite cinco características nominais dos motores elétricos.
 	1-Tensão
	2- Corrente
	3- Potencia
	4- Velocidade
	5- Temperatura
Cite cinco vantagens do motor de capacitor permanente em relação ao motor de capacitor de partida.
R: 	O motor permanente é mais silencioso, tem maior fator de potencia, solicita menos fotne, tem maior rendimento e capacidade de operação com velocidade variavel.
Defina “coeficiente de acoplamento”.
R:	É a porção do fluco que liga uma bobina a outra, ou seja, todas as linhas de fluxo de uma bobina passam para outra
Porque a energia elétrica é transmitida em níveis de tensão tão elevados quanto possível?
R: Por conta do efeito joule, que prevê que grande parte da transmissão de energia ocorre com uma transformação em calor.
Desta forma, para que a energia seja capaz de atender todos os domicílios, a tensão deve ser aumentada de forma a compensar a dissipação normal em forma de calor.
Além disso, é importante que o material destes fios seja capaz de suportar esta liberação de calor, para que a energia possa ser transmitida.
Escreva duas fórmulas para cálculo da impedânciade um circuito RLC série e a fórmula para adição das correntes dos ramos em um circuito RLC paralelo.
