Bloco de sílico calcário

Prévia do material em texto

Bloco Sílico Calcário –
Blocos utilizados(família 11.5)
Brenda Renata Tirapelle
Isabella Martins da Silva
Materiais de construção II
Planta baixa -
1ª Fiada

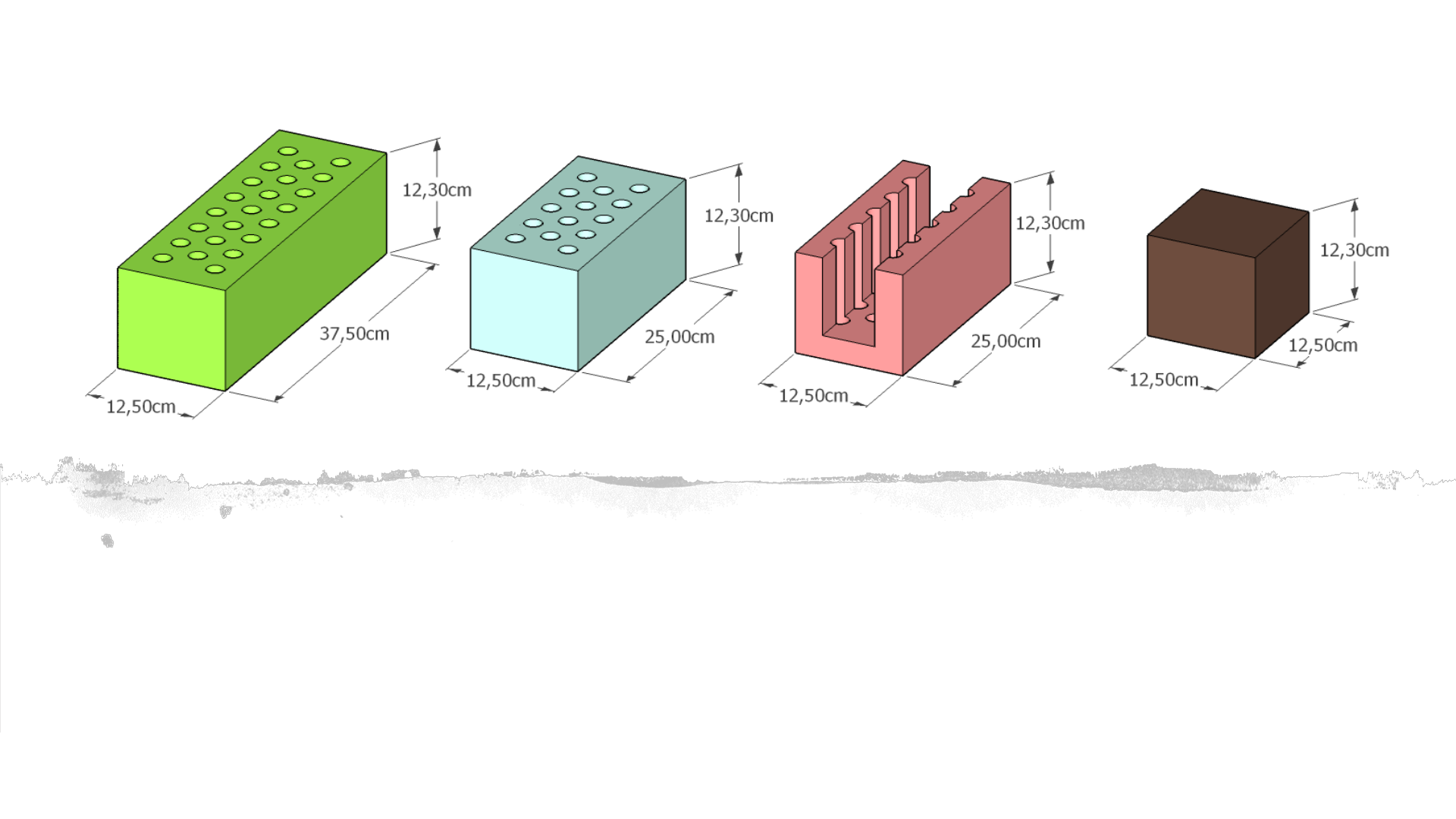

Blocos usados na fiada
A amarração em T e em Cruz, utiliza um bloco especial de
maior comprimento (bloco representado pela cor verde)
para melhor adaptação das medidas do projeto
Meio (6 unidades)
Inteiro (148 unidades)
Adaptado (3 unidades)
Planta baixa -
2ª Fiada
Blocos usados na fiada
Nessa fiada foi necessário utilizar apenas um bloco
especial de maior comprimento, na amarração em Cruz.
Meio (6 unidades)
Inteiro (147 unidades)
Adaptado (1 unidades)
Detalhe das amarrações
Amarração em Cruz Amarração em T
Elevação
A parede elevada contém uma porta de 0,75m
por 2,10m e uma janela 1,75. por 1,10
A última fiada, assim como as
vergas e contravergas, são
compostas por blocos em
canaleta que possibilitam o
posicionamento de armaduras,
e o grauteamento dos blocos.
canaleta
(40 unidades)
Considerações
Referências
Com base na quantidade de
blocos utilizados nas duas
primeiras fiadas, foi estimado o
valor total de 3.648 blocos de
sílico calcário para a construção
total da casa.
https://www.ufrgs.br/napead/projetos/alvenariaestrutural/blocos_calcareos.php
https://www.ufrgs.br/napead/projetos/alvenaria-estrutural/blocos_calcareos.php
ABNT, NORMAS.
