Amplificadores CC, BC e de
múltiplos estágios

Disciplina: Eletrônica Analógica 2
Professor: Edson Ítalo Mainardi
Tópico: EC em cascata com CC

● Introdução
↳ Ação de reforçador (buffer) de um
amplificador CC. Acoplar a saída de um
amplificador EC diretamente a esta resistência
(alta) de carga, poderíamos sobrecarregar o
amplificador.
↳ Modo de evitar a sobrecarga é usar um
seguidor de emissor entre o amplificador EC e a
resistência de carga;
↳ O sinal pode ser acoplado capacitivamente
(isto é, por meio de capacitores de acoplamento),
ou pode ser acoplado diretamente;
↳ Não podemos utilizar o acoplamento
capacitivo pois com um capacitor entre o Coletor
do 1º transistor e a base do 2º transistor, a base
não seria polarizada, pois é em CC;


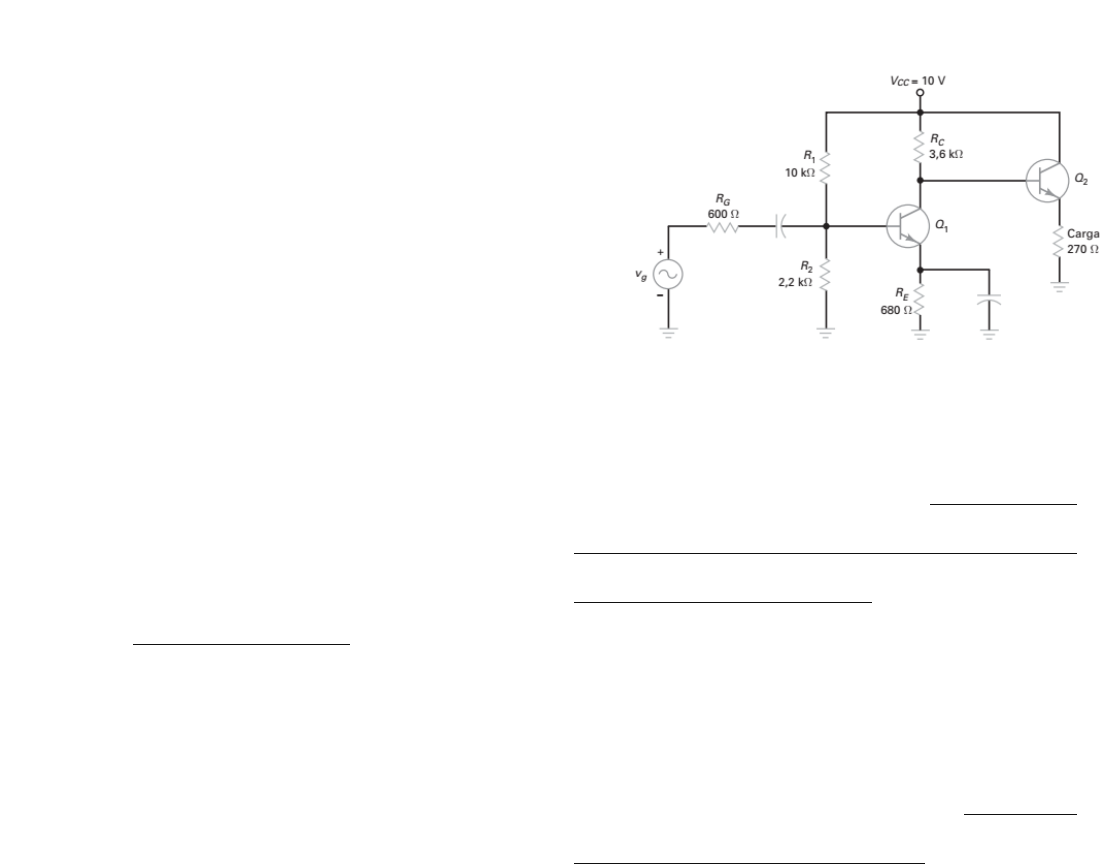

Na imagem acima a base do segundo
transistor está conectada diretamente ao coletor
do primeiro transistor. Por isso, a tensão CC do
coletor do primeiro transistor é usada para
polarizar o segundo transistor.
↳ Isso demonstra como um seguidor de
emissor pode atuar como um reforçador entre
uma impedância de saída alta e uma carga de
baixa resistência. Isso mostra os efeitos de
sobrecarga de um amplificador EC.
↳ A resistência de carga deve ser maior que
a resistência CC do coletor para se obter o ganho
máximo de tensão;
↳ Baixo ganho de Tensão no Amplificador
devido à baixa impedância de saída;
↳ Equacionando:
𝑉𝑖𝑛 − 𝑉𝑜𝑢𝑡 = 𝛽2𝑅𝐸2
′ 𝑖𝑏 → 𝑉𝑖𝑛 = 𝛽2𝑅𝐸2
′ 𝑖𝑏 + 𝑅𝐿𝑖𝐸 →
→ 𝑉𝑖𝑛 = 𝛽2𝑅𝐸2
′ 𝑖𝑏 + 𝑅𝐿𝑖𝑏𝛽2 →
→ 𝑉𝑖𝑛 = 𝑖𝑏𝛽2(𝑅𝐸2
′ + 𝑅𝐿)
Sabendo que:
𝑍𝑖𝑛 = 𝛽2(𝑅𝐸2
′ + 𝑅𝐿)
Então:
𝑉𝑖𝑛 = 𝑖𝑏 𝑍𝑖𝑛
↳ Impedância de saída do 1º estágio:
𝑍𝑖𝑛 = 𝑅𝐿//𝛽2(𝑅𝐸2
′ + 𝑅𝐿)
↳ Ganho total:
𝐴𝑇 = 𝐴𝑉1
↳ 𝑅𝑒′
𝑅𝑒
′ =
𝑉𝑇
𝑖𝑒𝑐𝑐

↳ 𝑉𝐵𝐵
𝑉𝐵𝐵 =
𝑅2
𝑅2 + 𝑅1
𝑉𝐶𝐶
↳ 𝑖𝑒𝐶𝐶
𝑖𝑒𝐶𝐶 =
𝑉𝐵𝐵 − 0,7
𝑅𝐸


↳ 𝐴𝑉
𝐴𝑉 =
𝑅𝐶//𝑅𝐿
𝑅𝐸
′
↳ 𝑉𝐶
𝑉𝐶 = 𝑉𝐶𝐶− 𝑅𝐶 𝑖𝑒𝐶𝐶

↳ 𝑖𝑒𝑐𝑐2
𝑖𝑒𝑐𝑐2 =
𝑉𝐶 − 0,7
𝑅𝐿

↳ 𝑅𝑒2
′
𝑅𝑒2
′ =
𝑉𝑇
𝑖𝑒𝑐𝑐2
