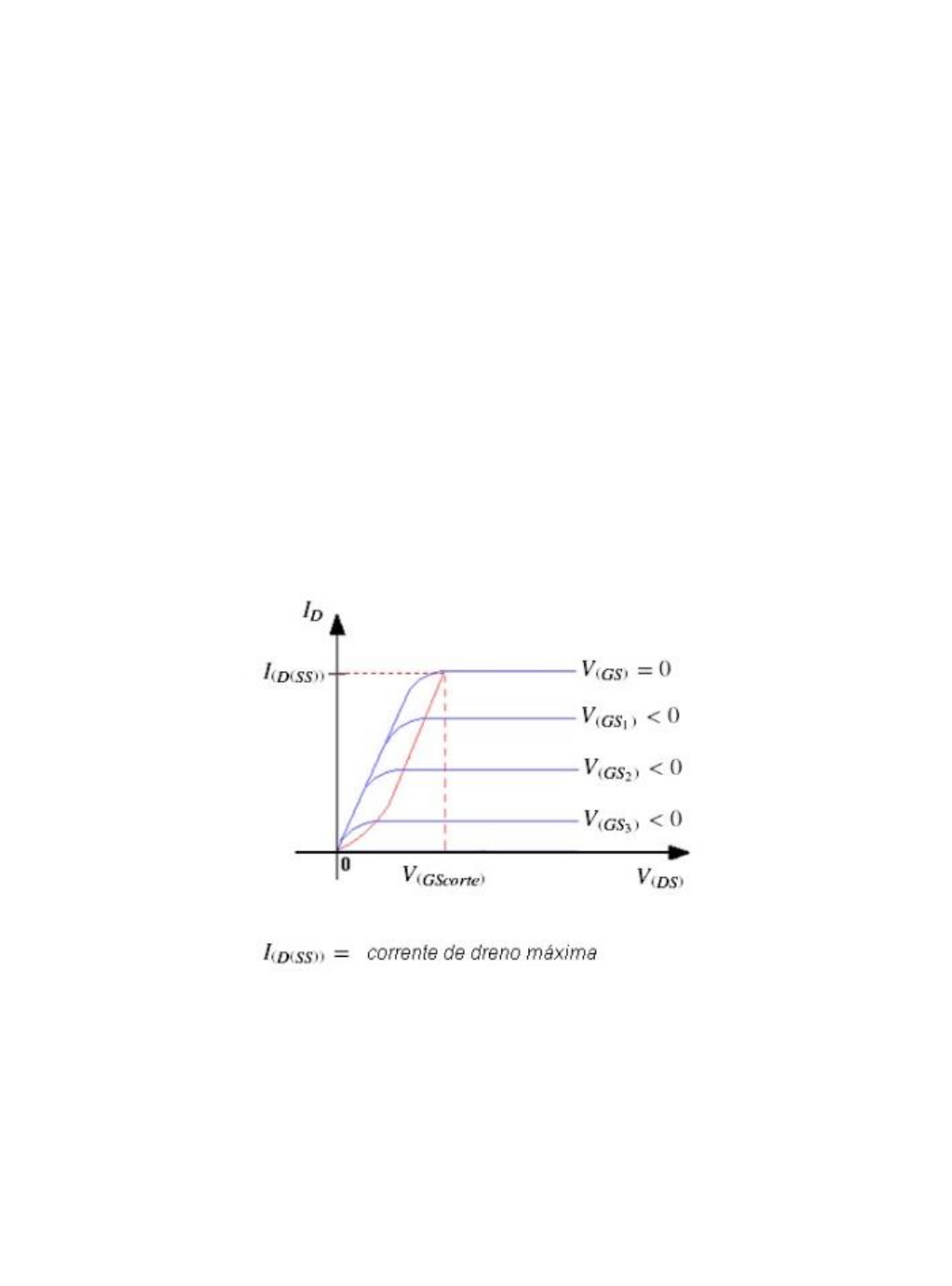

<p>Os terminais de um transistor de efeito de campo aplicam uma tensão através da qual a condutividade</p><p>é regulada. A tensão que foi aplicada no portão cria um campo elétrico no aparelho que causa repulsão</p><p>e atração de cargas que são transportadas entre os dois terminais. A condutividade também é afetada</p><p>devido à densidade desses portadores de carga.</p><p>I - Um transistor de efeito de campo (FET) opera como um canal semicondutor condutor com dois</p><p>contatos ôhmicos.</p><p>II - A impedância gate-channel estacionária é muito grande em condições normais de operação.</p><p>III - Os MOSFETs são usados tanto como dispositivos discretos quanto como elementos ativos em</p><p>circuitos integrados (ICs).</p><p>IV - MOSFET modo depleção é "normalmente ativado" atua como um interruptor "normalmente</p><p>fechado" e não requer que a corrente do gate funcione.</p><p>Assinale a alternativa correta:</p><p>Todas as alternativas estão corretas.</p><p>Analise a figura a seguir:</p><p>( ) Quando Vds = Vp, significa dizer que as camadas de depleção quase se tocam.</p><p>( ) A tensão máxima Vds (máx) é a tensão de ruptura.</p><p>( ) Idss significa a corrente de dreno onde a fonte com a gate fica corte.</p><p>( ) A parte quase vertical da curva de dreno abaixo do estrangulamento é chamada de região ôhmica.</p><p>( ) Para estabelecer a tensão no drain basta polarizar o gate.</p><p>Assinale a alternativa correta:</p><p>V-V-F-V-V.</p><p>Um amp-op pode operar em um sinal AC e DC, dando uma vasta possibilidade para suas aplicações.</p><p>Alguns outros amplificadores diferenciais são amplificadores totalmente diferenciais, amplificadores de</p><p>instrumentação e amplificadores de isolamento.</p><p>Em um amp-op existe um capacitor de compensação que evita:</p><p>Oscilações</p><p>Julius Edgar registrou a primeira patente para um transistor de efeito de campo em 1926 e, em seguida,</p><p>Oskar Heil também fez o mesmo em 1934. O transistor de efeito de campo da porta de junção foi criado</p><p>quando William Shockley, do Bell Labs, observou e elucidou o efeito do transistor em 1947. O que pode-</p><p>se observar nestes componentes é a impedância de entrada que é:</p><p>Quase infinita</p><p>Um amp-op pode ter diferentes configurações, pode ser usado para construir circuitos para operações</p><p>matemáticas, buffers, geradores de ondas e amplificadores.</p><p>Partindo do texto acima, responda sobre o amp-op.</p><p>Em um amp-op a frequência de corte é igual a frequência de ganho unitário é dividida:</p><p>Pelo ganho de tensão em malha fechada</p><p>Op-amp é um dispositivo de amplificação de tensão com entradas diferenciais e saídas normais com</p><p>componentes externos de realimentação por meio de resistores e capacitores. São amplificadores de</p><p>tensão eletrônicos de alto ganho com entradas diferenciais.</p><p>Em um circuito integrado 741C tem uma frequência de ganho unitário de:</p><p>1 MHz</p><p>Um amplificador operacional (Op-Amp) é um circuito integrado que amplifica a diferença entre duas</p><p>tensões de entrada e produz uma única saída. Do ponto de vista do sinal, o Op-Amp tem dois terminais</p><p>de entrada e um terminal de saída conforme mostrado na figura abaixo.</p><p>Em uma análise sistemática de sinal, para detectar a entrada maior que um valor em particular devemos</p><p>utilizar:</p><p>Comparador</p><p>O transistor FET (transistor de efeito de campo) controla a forma e, portanto, a condutividade do</p><p>portador de carga em um semicondutor através de um campo elétrico. Como eles passam por uma</p><p>operação do tipo de portadora única, esses transistores FET também são chamados de transistores</p><p>unipolares, dentro dessa categoria temos o JFET.</p><p>Uma característica que pode ser notada quando estudamos o JFET é que:</p><p>O dispositivo pode ser controlado por tensão</p><p>Op-amp originou-se como modelos para operações matemáticas básicas em computadores eletrônicos,</p><p>como adição, subtração, integração, diferenciação, etc. Um verdadeiro amplificador operacional é,</p><p>portanto, um elemento de circuito ideal.</p><p>Analisando um circuito não-linear com Amp-op, podemos dizer que:</p><p>O amp-op pode saturar</p><p>Um amplificador operacional tem muitas aplicações diferentes. Ele tem um alto ganho de malha aberta,</p><p>alta impedância de entrada e baixa impedância de saída. Além de uma alta taxa de rejeição de modo</p><p>comum.</p><p>A partir do apresentado, analise as asserções a seguir e a relação proposta entre elas.</p><p>I. Quando um amplificador operacional é combinado com um circuito de amplificação, ele pode</p><p>amplificar sinais fracos em fortes.</p><p>porque:</p><p>II. Ele se comporta como um megafone onde o sinal de entrada é a voz de uma pessoa e o megafone é</p><p>o circuito amplificador operacional.</p><p>A asserção I e II são proposições verdadeiras, e a II é uma justificativa correta da I</p><p>Um amplificador operacional é um amplificador diferencial DC de alto ganho que usa uma ou mais redes</p><p>de feedback externas para controlar sua resposta e características. Podemos conectar resistores ou</p><p>capacitores externos ao amplificador operacional de várias maneiras diferentes para formar circuitos</p><p>básicos de "bloco de construção", como amplificadores do tipo inversor, não inversor, seguidor de</p><p>tensão, soma, diferencial, integrador e diferenciador.</p><p>Veja o circuito a seguir:</p><p>Qual é o ganho de tensão em malha fechada para posição 2 da chave:</p><p>82</p><p>Amplificadores operacionais (Op-amp) são blocos de circuitos analógicos que recebem entradas de</p><p>tensão diferencial e produzem saídas de tensão de terminação única; o estágio de entrada de um</p><p>amplificador operacional é geralmente um amplificador diferencial.</p><p>Em um circuito integrado o 741C não pode ser operado sem:</p><p>Caminho de retorno cc nas duas bases</p><p>O outro será onde o fluxo de corrente é principalmente devido aos portadores minoritários e, portanto,</p><p>são chamados de dispositivos de portadores de carga minoritários. Os elétrons fluem para o dreno da</p><p>fonte através de canais ativos no dispositivo. Os contatos ôhmicos conectam ambos os condutores</p><p>terminais aos semicondutores. Já a tensão de estrangulamento pode ser comparada com a mesma</p><p>grandeza da:</p><p>Tensão porta-fonte de corte</p><p>O MOSFET usa uma camada isolada entre a porta e o canal. Normalmente, isso é formado por uma</p><p>camada de óxido do semicondutor.</p><p>O nome IGFET refere-se a qualquer tipo de FET que possui uma porta isolada. A forma mais comum de</p><p>IGFET é o MOSFET de silício - FET de óxido de metal e silício. Aqui, o portão é feito de uma camada de</p><p>metal colocada no óxido de silício que, por sua vez, está no canal de silício. Os MOSFETs são amplamente</p><p>usados em muitas áreas da eletrônica e, particularmente, em circuitos integrados.</p><p>Diante do exposto, um MOSFET-D pode ser considerado como um:</p><p>Dispositivo normalmente em condução.</p><p>Vamos entender o funcionamento do JFET comparando-o com uma mangueira de jardim. A água flui</p><p>suavemente através de uma mangueira de jardim se não houver obstrução, mas se apertarmos um pouco</p><p>o tubo, o fluxo de água diminui. É exatamente assim que um JFET funciona.</p><p>A transcondutância pode ser aumentada quando a corrente de dreno se aproxima:</p><p>IDSS</p><p>Um Schmitt Trigger é basicamente um circuito comparador inversor com realimentação positiva. O</p><p>objetivo do gatilho Schmitt é converter qualquer forma de onda de entrada regular ou irregular em uma</p><p>tensão ou pulso de saída de onda quadrada.</p><p>A tensão de saída de um Schimitt trigger é:</p><p>Pode ser uma tensão de nível baixo ou alto</p><p>Amplificadores operacionais, também chamados de Op-amp, são tipos de amplificadores diferenciais</p><p>que amplificam a diferença dos sinais fornecidos em sua entrada. Como resistores e capacitores, um</p><p>amplificador operacional é um bloco de construção básico em muitos circuitos eletrônicos analógicos</p><p>importantes.</p><p>Em um amplificador operacional, o que geralmente controla a frequência de corte?</p><p>A capacitância de compensação</p><p>Op-amp originou-se como modelos para operações matemáticas básicas em computadores eletrônicos,</p><p>como adição, subtração, integração, diferenciação, etc. Um verdadeiro amplificador operacional</p><p>é,</p><p>portanto, um elemento de circuito ideal.</p><p>Analisando um circuito não-linear com Amp-op, podemos dizer que:</p><p>O amp-op pode saturar.</p><p>Quando um MOSFET-D canal n tem ID > IDSS , ele:</p><p>Está polarizado diretamente.</p><p>JFET ou transistor de efeito de campo de junção é um dos tipos mais simples de transistor de efeito de</p><p>campo. Ao contrário do transistor de junção bipolar, os JFETs são dispositivos controlados por tensão.</p><p>No JFET, o fluxo de corrente é devido à maioria dos portadores de carga.</p><p>Analisando um dispositivo JFET vemos que a corrente de saturação do dreno é menor que Idss então esse</p><p>dispositivo age como um.</p><p>Resistor</p><p>Como o transistor de efeito de campo é um dispositivo operado por tensão em vez de um dispositivo</p><p>de corrente como o transistor bipolar, isso significa que alguns aspectos do circuito são muito diferentes:</p><p>os arranjos de polarização em particular. No entanto, o projeto de circuito eletrônico com FETs é</p><p>relativamente fácil - é apenas um pouco diferente daquele que usa transistores bipolares.</p><p>Partindo do circuito a seguir responda:</p><p>Se a corrente no dreno é de 1,5 mA:</p><p>Qual é a tensão em VGS?</p><p>- 1,5 V</p>
