Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
4
Questão 1
Questão 1.1
De acordo com a ABNT NBR 6118 (2003), nos projetos das estruturas correntes, a agressividade
ambiental deve ser classificada de acordo com o apresentado no Quadro I e pode ser avaliada,
simplificadamente, segundo as condições de exposição da estrutura ou de suas partes.

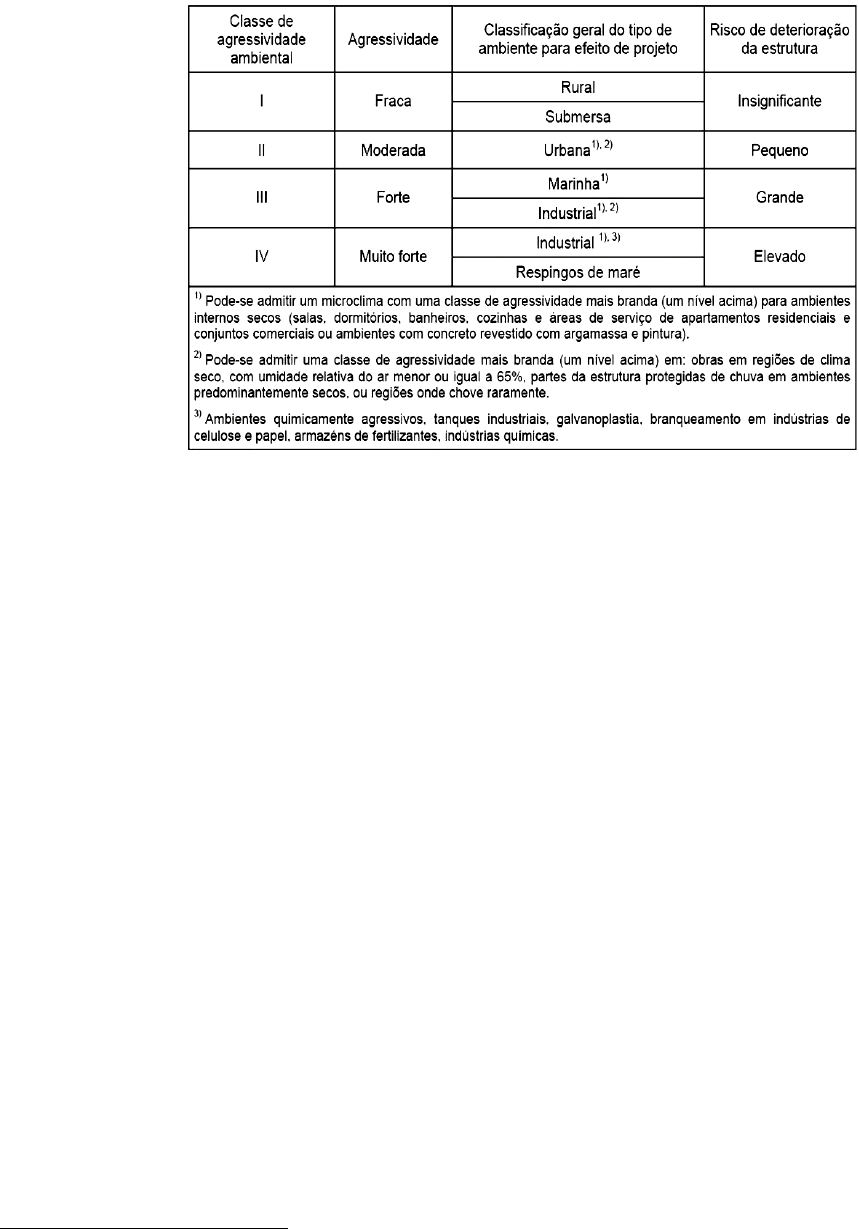

Quadro 1. Classes de agressividade ambiental.

Associação Brasileira De Normas Técnicas. ABNT NBR 6118:2003. Projeto de estruturas de concreto – Procedimento.
Disponível em <cct.uema.br/Normas/NBR6118_2003Corr%20-%20Projeto%20de%20estruturas%20de concreto- 20Procedimentos.pdf>. Acesso em 09 set. 2011.

Tendo como referências as informações acima, é correto afirmar que a agressividade do meio
ambiental nas estruturas de concreto ou de suas partes está relacionada
A. somente às ações mecânicas, às variações volumétricas de origem térmica, à retração
hidráulica e outras previstas no dimensionamento das estruturas de concreto.
B. somente às ações físicas que atuam sobre as estruturas de concreto, independentemente das
ações mecânicas, das variações volumétricas de origem térmica, da retração hidráulica e de
outras previstas no dimensionamento das estruturas de concreto.
C. às ações físicas e químicas que atuam sobre as estruturas de concreto, dependendo das
ações mecânicas, das variações volumétricas de origem térmica, da retração hidráulica e de
outras previstas no dimensionamento das estruturas de concreto.
D. somente às ações químicas que atuam sobre as estruturas de concreto, independentemente
das ações mecânicas, das variações volumétricas de origem térmica, da retração hidráulica e de
outras previstas no dimensionamento das estruturas de concreto.
E. às ações físicas e químicas que atuam sobre as estruturas de concreto, independentemente
das ações mecânicas, das variações volumétricas de origem térmica, da retração hidráulica e de
outras previstas no dimensionamento das estruturas de concreto.

1Questão 9 – Enade 2011.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
5
1. Introdução teórica

1.1. Ciência dos materiais. Materiais de construção civil. Agressividade do meio
ambiente.

O enunciado aborda um dos assuntos mais importantes para a engenharia na atualidade,
já que a própria concepção do concreto, como um material de grande resistência e durabilidade,
vem sendo questionada em função de uma série de acidentes recentes, causados por agressão do
meio ambiente.
Entre os efeitos dessa agressividade, um dos mais graves é a oxidação e a consequente
corrosão da armadura de aço, que pode colocar em risco a integridade da estrutura ou, pelo
menos, reduzir a sua vida útil.
A solução dessa questão, aparentemente, é bastante simples. Porém, sem a devida
atenção na leitura, tanto do enunciado quanto das alternativas de resposta, é possível ser
induzido ao erro. A agressão do ambiente às estruturas deve ser encarada sob dois pontos de
vista: um relativo aos fatores que determinam o grau de agressividade do meio em si e o outro,
às condições da própria peça estrutural, que permitem maior ou menor agressão.
Do ponto de vista do meio ambiente, a agressão pode ocorrer devido a ações físicas e a
ações químicas. Ação física é, por exemplo, a erosão do concreto devido às águas pluviais, aos
ventos e às marés. Ações químicas são eventuais reações de elementos presentes no meio com
componentes do concreto ou do aço, dentre as quais as mais frequentes e significativas são a
oxidação e a corrosão da armadura.
Do ponto de vista das condições da peça estrutural, a agressão que efetivamente ocorrerá
será proporcional ao grau de deformações da própria peça. As deformações sofridas podem
ocorrer devido às cargas permanentes e acidentais, às variações climáticas, à retração hidráulica,
por perda de água durante os processos de pega e cura do concreto e, também, devido a
eventuais baixos teores de umidade do ar que a envolve, durante sua vida útil.
O concreto armado, em regime normal de trabalho, sempre apresenta fissuras. Quanto
mais elevadas são as deformações, maior é a ocorrência de fissuras, seja em quantidade, seja em
amplitude de abertura. Quanto maior for a amplitude das fissuras, maior será a exposição da
armadura de aço à agressão do meio. Por isso, ainda que o engenheiro, de projeto ou de
manutenção, pouco possa fazer em relação às características de dado meio ambiente, ele tem a
possibilidade de agir decisivamente nas características defensivas da estrutura que está
concebendo.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
6
O quadro 1, apresentado no enunciado, trata apenas da agressividade do ambiente e,
portanto, a análise das alternativas deve ser feita somente com base nesse enfoque, não
importando as condições da peça estrutural. Esse quadro apresenta apenas as classes de
agressividade que devem ser consideradas na concepção do projeto, no cálculo de cada peça
estrutural e no programa de manutenção a ser estabelecido, para que os efeitos da agressão
ambiental na estrutura sejam minimizados.

1.2. Comentários adicionais

Conforme introduzido no item 1.1, a questão aborda um dos temas mais relevantes para a
engenharia civil: a agressividade ambiental e suas interações com as obras civis.
Sobre esse assunto, cumpre lembrar que, modernamente, a durabilidade das estruturas é
um dos principais parâmetros do projeto de uma obra. Assim, cabe ao calculista de uma estrutura
de concreto armado e protendido incorporar, na conceituação do projeto, os preceitos e as
normas da ABNT referentes ao meio ambiente em que a obra se encontra.
A principal medida a ser tomada para proteger a estrutura da agressividade ambiental é a
denominada espessura de cobrimento da armadura, representada por uma camada de concreto
que protege as barras de aço da agressividade do ambiente (sol, chuva, CO, CO2, NOx, sal
marinho etc.). Esse cobrimento, detalhado pela NBR (Norma Brasileira) e por outras normas do
exterior, depende da agressividade ambiental e do tipo de estrutura.
Exemplificando: para as classes de agressividade ambiental I (fraca), II (moderada), III
(forte) e IV (muito forte), as espessuras do cobrimento são, respectivamente, 20mm, 25mm,
35mm e 45mm para lajes de concreto armado. Já para vigas e pilares de concreto armado, esses
valores passam a ser 25mm, 35mm, 40mm e 50mm, respectivamente.
Vale ressaltar que o engenheiro deve estar consciente tanto da importância da
agressividade ambiental nos projetos civis quanto das providências práticas a serem tomadas no
projeto para assegurar a durabilidade das estruturas.

2. Análise das alternativas

A – Alternativa incorreta.
JUSTIFICATIVA. As ações mecânicas atuantes, as variações volumétricas de origem térmica e a
retração hidráulica que ocorrem na estrutura possibilitam a agressão, mas não afetam a
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
7
agressividade do meio ambiente. A agressividade do meio é uma característica própria,
independentemente de haver ou não a estrutura nele inserida.

B – Alternativa incorreta.
JUSTIFICATIVA. A agressividade do meio ambiente é uma característica de cada meio,
independentemente das ações físicas que atuam sobre as estruturas de concreto.

C – Alternativa incorreta.
JUSTIFICATIVA. A agressividade do meio ambiental nas estruturas de concreto ou de suas partes
está relacionada às açõesfísicas e químicas que atuam sobre as estruturas de concreto, mas não
depende de ações mecânicas, de reações volumétricas de origem térmica e nem de retração
hidráulica que ocorre em toda peça estrutural de concreto.

D – Alternativa incorreta.
JUSTIFICATIVA. A agressividade do meio ambiental nas estruturas de concreto está relacionada
não somente às ações químicas, mas também às ações físicas características nesse meio, como a
erosão causada pela chuva e pelo vento.

E – Alternativa correta.
JUSTIFICATIVA. A agressividade do meio ambiente nas estruturas de concreto ou de suas partes
está relacionada às ações físicas e químicas características desse meio, independentemente de
qualquer característica das estruturas contidas no meio. O que depende dos esforços internos ou
externos atuantes nas peças estruturais é o efeito da agressividade, ou seja, é o grau de agressão
que tal estrutura sofrerá.

3. Indicações bibliográficas

 HELENE, P. L. Contribuição ao estudo da corrosão em armaduras de concreto armado – (Livre
Docência). Escola Politécnica da Universidade de São Paulo. São Paulo, 1993.
 METHA, P. K.; MONTEIRO, P. J. M. Concreto: estrutura, propriedades e materiais. São Paulo:
Pini, 1994.



 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
8
Questão 2
Questão 2.2
O muro de arrimo representado no desenho abaixo teve a sua seção transversal pré-
dimensionada conforme indicado na figura.


Suponha que o empuxo de terra ativo de magnitude 50kN atua perpendicularmente ao
paramento do muro à 0,9m de sua base e que o muro de concreto ciclópico pesa 30kN, com
resultante localizada a 0,5m do ponto A. Se o momento de tombamento (Mt) é aquele provocado
apenas pelo empuxo de terra (E) e o momento resistente (Mr) é proveniente apenas do peso do
muro (W), então
A. Mt = 12kN.m e Mr = 15kN.m.
B. Mt = 12kN.m e Mr = 30kN.m.
C. Mt = 15kN.m e Mr = 12kN.m.
D. Mt = 32kN.m e Mr = 12kN.m.
E. Mt = 32kN.m e Mr = 15kN.m.

1. Introdução teórica

Obras de terra. Estabilidade de encostas. Contenção de maciços terrosos.

A contenção de maciços de terra é um dos assuntos mais importantes da engenharia civil.
Na prática mais recente, porém, esse assunto tem sido negligenciado.
A falta de cuidado com obras de terra causou acidentes de diversas proporções. Tais
acidentes, desde os mais inofensivos até os mais graves, quase sempre eram evitáveis.

2Questão 10 – Enade 2011.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
9
Toda edificação nova modifica o estado de tensões existente no terreno que a suporta.
Para restaurar as condições de equilíbrio e de estabilidade, são necessárias as obras de
contenção.
A definição e o dimensionamento da solução mais adequada para cada caso dependem
mais das características do solo, isto é, do seu comportamento e da sua resistência, do que
propriamente das cargas atuantes sobre ele.
A instabilidade de um maciço terroso ocorre com o surgimento de uma cunha de ruptura,
ilustrada na figura 1, cuja forma depende da natureza e da constituição geológica dos solos que o
compõem.

Figura 1. Forma aproximada da cunha de ruptura conforme a constituição do solo.

Em solos arenosos, nos quais há pouca coesão entre as suas partículas sólidas, tais cunhas
formam-se a partir de uma superfície praticamente plana, que surge desde os primeiros
centímetros de escavação ou de aterro. Já nos solos argilosos, nos quais é elevada a coesão entre
as suas partículas sólidas, a cunha de ruptura apresenta uma superfície côncava, que demora
mais para se formar.
Um solo argiloso, por ser bastante coesivo, pode suportar elevados cortes verticais, com
mais de 3m de altura, mantendo razoável estabilidade por semanas. Porém, quando se desprende
do maciço, a cunha desliza de uma vez, sem aviso, como um bloco único. A conceituação popular
afirma que o solo argiloso é um solo bom, por ser mais resistente, mas essa ideia é falsa. O solo
arenoso mostra que, desde o princípio, o corte não permanecerá estável e não suportará a
escavação.
Dentre as muitas formas de restaurar a estabilidade do maciço resultante de um corte ou
de um aterro, uma é o muro de arrimo proposto na questão. O seu equilíbrio, bem como o
equilíbrio de outras contenções similares, como as cortinas “estaca-prancha” ou as paredes-
diafragma, pode ser rompido pela ação, isolada ou combinada, de três fatores distintos, ilustrados
na figura 2.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
10

Figura 2. Possíveis rupturas do equilíbrio de uma peça de contenção de maciços terrosos.

Analisando a figura 2, temos o que segue.
 Tombamento ou rotação da peça de contenção é o que ocorre quando o momento
atuante, devido ao empuxo do maciço em relação ao ponto mais desfavorável (A), torna-se
maior do que o momento resistente, por causa do peso próprio ou do engaste da
contenção.
 Escorregamento da contenção é o que ocorre quando o empuxo horizontal do maciço
supera a força de atrito na interface horizontal solo-concreto, na sua base.
 Afundamento da contenção é o que ocorre quando o seu peso, somado ao componente
vertical do empuxo do maciço, superam a capacidade de suporte do solo, ou seja, superam
a Tensão Admissível à Compressão.
A correta determinação da resistência de um solo ao cisalhamento é uma das tarefas mais
complexas da Mecânica dos Solos (CAPUTO, 1996). Tampouco é fácil a determinação do fator de
atrito entre o solo e o concreto do muro, bem como da máxima tensão de compressão que tal
solo suporta, ou seja, a sua Tensão Admissível (σadmissível). A constituição do solo e o seu grau
de saturação, ou quantidade de água presente nos espaços entre as suas partículas sólidas,
também influenciam esses fatores.
Com relação à definição das tensões atuantes, a tarefa é mais simples. Para o muro de
arrimo por gravidade, como o tratado no enunciado, as cargas, representadas na figura 3, são:
- os empuxos, ativo e passivo, decorrentes da pressão do maciço terroso.
- a tensão de compressão no solo, decorrente do peso do muro de arrimo.
- a tensão de cisalhamento no solo, decorrente do atrito entre o solo e a base do muro de arrimo.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
11

Figura 3. Esforços atuantes em um murro de arrimo por gravidade.

Para verificar a estabilidade da contenção, uma vez determinados todos os esforços,
atuantes e resistentes, basta fazer a sua verificação estática com relação aos três aspectos já
mencionados: tombamento, escorregamento e afundamento.
Contudo, restam ainda algumas dúvidas. Apesar da simplicidade da questão, o enunciado
parece conter equívocos. Em primeiro lugar, no texto, afirma-se que o empuxo de terra ativo de
magnitude 50kN atua perpendicularmente ao paramento do muro a 0,9m de sua base. Na figura,
porém, a cota correspondente a essa situação é 0,80m, como ilustra a figura 4.


Figura 4. Empuxo de terra ativo, segundo o enunciado.

Em seguida, o texto informa que o muro de concreto ciclópico pesa 30kN, com resultante
localizada a 0,5m do ponto A, mas a figura indica a resultante passando pelo centro geométrico
da base da sua seção transversal (figura 5).

 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
12

Figura 5. Linha de atuação da força peso, segundo o enunciado.O concreto ciclópico é constituído de pasta de cimento, areia, pedra britada e,
principalmente, de agregados de grandes dimensões. É mais utilizado quando se pretende obter
grandes massas em detrimento de resistência elevada. As peças estruturais executadas com esse
material têm constituição relativamente homogênea: é razoável considerar que o seu peso
específico seja praticamente igual em toda a peça.
Para que a resultante da força Peso (W = 30kN) passe pelo centro geométrico da base da
seção transversal do muro, é necessário que o material seja intencionalmente heterogêneo. A
parte da peça à esquerda do eixo vertical, ilustrada na figura 6 como A1, deve ter peso específico
bem maior do que o da parte A2, à direita do eixo, pois o seu volume é bem menor.

Figura 6. Seção transversal do muro dividida em relação à força peso.

Como o valor do volume A2 é cerca de 1,6 vezes maior do que o do volume A1, tal situação
só seria possível se uma parte fosse de concreto ciclópico e a outra de concreto com agregados
muito leves, tais como isopor ou argila expandida.
Ainda que essa execução seja fácil, em condições de canteiro de obra, o ideal é que o
maior peso fique na parte que está à direita, para que entre em contato direto com o maciço a
ser contido, por ser a que mais contribui para o equilíbrio dos momentos.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
13
Em condições habituais de canteiro, o centro de massa do muro deveria ocorrer não no
centro de sua base, mas bem próximo ao centro geométrico da sua seção transversal, ou seja, à
direita do centro da sua base, como indica a figura 7.

Figura 7. Peso passando pelo centro geométrico da seção transversal.

Uma terceira informação do enunciado refere-se ao eixo de tombamento do muro. Em
geral, tal eixo de rotação situa-se na aresta da base do muro oposta ao maciço, representada
pelo ponto O na figura 8. Para que o eixo de rotação passe pelo ponto A, ele teria de permanecer
estático, e toda a massa inferior do muro, com 1,00m de largura por 0,50m de altura, de concreto
ciclópico, teria de elevar-se para girar em torno de A.

Figura 8. Eixos de tombamento da seção transversal do muro.

Para que isso aconteça, seria necessário que a aresta A fosse suportada por uma rocha sã
e de elevadíssima resistência à compressão.

2. Resolução da questão

A figura 9 apresenta a resultante do empuxo de terra ativo, E = 50kN, e as possibilidades
do braço de alavanca, tanto em relação ao ponto A quanto em relação ao ponto O, que dão
origem ao momento de tombamento. Apresenta, também, a força peso e o seu respectivo braço
de alavanca, tanto em relação ao ponto A quanto ao ponto O, que dão origem ao momento
resistente.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
14

Figura 9. Eixos de tombamento da seção transversal do muro.

Seja qual for o eixo de tombamento considerado, A ou O, o valor do momento resistente
será
Mr = 30kNx0,50m = 15kNm
Já o valor do momento de tombamento, em relação ao ponto A, seria
Mt = 50kNx(0,90–0,50)m = 20kNm
Ou
Mt = 50kNx(0,80–0,50)m = 15kNm
Considerando o ponto O, o valor do momento de tombamento poderia ser de
Mt = 50kNx0,90m = 45kNm, ou
Mt = 50kNx0,80m = 40kNm
 Não há, portanto, nenhuma alternativa de resposta que satisfaça ao enunciado e a
questão foi anulada.

3. Indicações bibliográficas

 CAPUTO, H. P. Mecânica dos solos e suas aplicações. 6. ed. Rio de Janeiro: LTC, 1996.
 HACHICH, W. Fundações: teoria e prática. São Paulo: Pini, 1998.
 PINTO, C. S. Curso básico de mecânica dos solos. São Paulo: Oficina de Textos, 2002.




 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
15
Questão 3
Questão 3.3
Os sistemas de transporte de água de abastecimento e de coleta de esgotos sanitários devem ser,
respectivamente, projetados e calculados como
A. condutos forçados e condutos livres. B. condutos livres e condutos forçados.
C. condutos sob pressão igual à atmosférica. D. condutos por gravidade e condutos forçados.
E. condutos sob pressão diferente da atmosférica.

1. Introdução teórica

Hidráulica geral. Saneamento básico.

A água, como qualquer outro líquido, escoa naturalmente dos pontos mais altos para os
pontos mais baixos do relevo. Se depender apenas da natureza, é completamente verdadeiro o
dito popular “fogo de morro acima, água de morro abaixo..., ninguém segura”. Para dirigir o
escoamento, isto é, para conduzir a água para determinado lugar, é necessário utilizar condutos.
Quando tais condutos apenas dirigem o escoamento, são abertos para a atmosfera, ou,
pelo menos, mantêm uma linha da superfície do escoamento sob pressão atmosférica,
empregando apenas a ação da força da gravidade, eles são denominados condutos livres.
Quando se pretende contrariar a natureza e conduzir a água morro acima, torna-se
necessário introduzir energia no sistema. Quando a água desce, mas queremos impedir o
escoamento, mantendo-a no canal, à disposição, ele deve estar fechado. Dessa maneira, haverá
pressão interna maior do que a atmosférica dentro do conduto, denominado conduto forçado.
O estudo do escoamento de líquidos é dividido em duas formas distintas de tratamento: o
escoamento em condutos livres e o escoamento em condutos forçados. A diferença entre ambos
é, basicamente, a pressão interna atuante no conduto.
A energia da água é constituída dos três componentes que seguem.
 Energia potencial ou de posição: é função de sua altura em relação ao nível do mar ou a
qualquer outra referência adotada.
 Energia cinética: é função da sua velocidade de escoamento.
 Energia piezométrica: é função da pressão.
Nos condutos livres, a energia piezométrica é nula, pois sempre há uma superfície ou uma
linha do líquido livre em contato direto com a atmosfera, como ilustra a figura 1. Assim, a causa

3Questão 11 – Enade 2011.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
16
do escoamento é apenas a ação da força da gravidade. São exemplos de condutos livres rios,
represas, canais artificiais, calhas de coleta de águas pluviais de telhados, sarjetas e galerias, bem
como toda a rede coletora de esgotos.

Figura 1. Exemplos de seções transversais de condutos livres.

Com relação aos tubos, tanto coletores de esgotos quanto de águas pluviais, pode ocorrer
uma situação em que, eventualmente, o líquido escoando ocupe todo o espaço disponível.
Enquanto houver pelo menos uma linha do líquido submetida apenas à pressão atmosférica, o
escoamento continua sendo em conduto livre e, nesse caso extremo, é denominado escoamento
em conduto livre à seção plena.
Já no escoamento de líquidos em condutos forçados, além de ocupar toda a seção do
conduto, o líquido está submetido a uma pressão interna maior do que a atmosférica. Nesse caso,
a causa principal do escoamento é a diferença de pressão, ou seja, o líquido flui de um ponto de
maior pressão para outro ponto de menor pressão.

2. Análise da questão

Os sistemas de transporte de água de abastecimento, na rede pública ou na área interna
dos domicílios, sempre estão submetidos à pressão interna maior do que a atmosférica. Devem,
portanto, ser projetados e calculados como condutos forçados.
Os sistemas de coleta de esgotos sanitários são condutos que devem funcionar, no
máximo, com escoamento à seção plena, projetados e calculadoscomo condutos livre.

Alternativa correta: A.

3. Indicações bibliográficas

 AZEVEDO NETO, J. M. Manual de hidráulica. São Paulo: Edgard Blucher, 2008.
 BAPTISTA, M. B. Fundamentos de Engenharia. 3. ed. São Paulo: Cengage Learning, 2008.
 GRIBBIN, J. E. Introdução à hidráulica, hidrologia e gestão de águas pluviais. Minas Gerais:
Universidade Federal de Minas Gerais, 2003.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
17
Questão 4
Questão 4.4
Os critérios gerais seguidos em projeto, operação e manutenção de controle de drenagem
urbana, no aspecto hidrológico, envolvem diretrizes, tais como:
I. definição do volume de deflúvio.
II. picos de vazão excedendo valores naturais.
III. desvio dos primeiros instantes da chuva para um reservatório.
IV. bacia de detenção capaz de armazenar deflúvio, determinando a altura de precipitação e a
liberação em período de tempo predeterminado.
É correto apenas o que se afirma em
A. I e II. B. I e IV. C. II e III. D. I, III e IV. E. II, III e IV.

1. Introdução teórica

Hidrologia. Hidráulica aplicada. Precipitações, escoamento superficial e drenagem
urbana.

Entende-se por drenagem urbana um conjunto de soluções de engenharia destinadas a
coletar e a conduzir as águas pluviais até os cursos d’água naturais, causando o menor transtorno
possível às regiões urbanas.
O conceito de “menor transtorno possível” está intimamente ligado à questão dos recursos
financeiros disponíveis, como em qualquer outro setor público. No setor da saúde, por exemplo, o
menor transtorno possível seria o atendimento completo e imediato a qualquer cidadão que
necessitasse desse suporte; no setor dos transportes, seria a condução rápida e confortável de e
para qualquer lugar, em qualquer instante.
Como os recursos financeiros são limitados e, geralmente, inferiores às necessidades,
alguns parâmetros de atendimento devem ser definidos antes de se dimensionarem as referidas
soluções de engenharia. No setor da drenagem urbana, uma das principais definições é a vazão
de projeto.
Definir uma vazão de projeto significa adotar uma vazão máxima de escoamento superficial
para a qual o sistema de drenagem a ser projetado deve ser suficiente. Eventuais vazões
superiores a essa não serão suportadas pelo sistema e provocarão enchentes. Por isso, devem ser
eventuais e não frequentes.

4Questão 12 – Enade 2011.
 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
18
Esse parâmetro é a função das quantidades e intensidades das precipitações em cada
região e das características do terreno. Nas áreas pavimentadas, por exemplo, quase não há
infiltração das águas pluviais no solo. Assim, quase todo o volume de dada precipitação
transforma-se em volume escoado, ou volume de deflúvio.
As características de uso e de ocupação do solo costumam modificar-se ao longo do
tempo. Áreas de pasto ou de várzea transformam-se em áreas industriais ou residenciais, onde
ruas de terra são pavimentadas, gerando volumes crescentes de deflúvio. Quando essa elevação
atinge volumes que não podem ser conduzidos pelos canais de escoamento disponíveis, tornam-
se necessários os reservatórios de retenção, que seguram parte do escoamento antes do
momento da vazão de pico, para devolvê-la mais tarde à rede de drenagem. Na área urbana, são
mais conhecidos os piscinões e os tanques de retenção de edifícios. Tais retenções também
poderiam ser feitas com mais eficiência por meio de pequenas represas de regularização de
montante das regiões mais inundáveis.

2. Análise das afirmativas

I – Afirmativa correta.
JUSTIFICATIVA. Sem conhecer o volume que vai escoar, não seria possível dimensionar coletores
nem eventuais tanques de retenção.

II – Afirmativa incorreta.
JUSTIFICATIVA. Uma das principais premissas de um projeto de drenagem é aceitar que ocorram
vazões que excedam à vazão de projeto, provocando enchentes, desde que sejam eventuais para
um período de recorrência assumido como tolerável.

III – Afirmativa correta.
JUSTIFICATIVA. O volume retido antes do momento da vazão de pico contribui para reduzir essa
vazão, critério para definição dos tanques de retenção já mencionados.

IV – Afirmativa correta.
JUSTIFICATIVA. Representa o mesmo princípio da afirmativa III, com menos clareza de definição.

Alternativa correta: D.

 Material Específico – Engenharia Civil – Consolidado - 2º semestre de 2016 e 1º semestre de 2017 - CQA/UNIP
19
3. Indicações bibliográficas

 AZEVEDO NETO, J. M. Manual de hidráulica. São Paulo: Edgard Blucher, 2008.
 BAPTISTA, M. B.; LARA, M. Fundamentos de Engenharia. 3. ed. São Paulo: Cengage Learning,
2008.
 GRIBBIN, J. E. Introdução à hidráulica, hidrologia e gestão de águas pluviais. Minas Gerais:
Universidade Federal de Minas Gerais, 2003.
 TUCCI, M. E.; CARLOS, A. Hidrologia. Rio Grande do Sul: Universidade Federal do Rio Grande
do Sul, 2008.
