FUNDAÇÃO PRESIDENTE ANTÔNIO CARLOS - FUPAC
UNIPAC Lafaiete





NOME:
N° DE CLASSE:
MATRÍCULA:
TURMA: PERÍODO: 9º
TURNO:
PROFESSOR: MIGUEL ANGELO ARAÚJO LIMA
DISCIPLINA: ESTRADAS
ASSINATURA DO ALUNO:

LISTA DE EXERCÍCIOS

1. Dados Δ = 47º 12’, E(PI) = 58 + 12,00. Calcular R, T, E e D para G20 = 6º. Calcular também
E(PC) e E(PT).
2. Dados Δ = 24º 20’ e R = 1500 m. Locar o PC e o PT, sabendo que a estaca do PI é
360 + 12,45.
3. Calcular o desenvolvimento de uma curva circular de raio R = 1524 m e ângulo central
Δ = 32º.
4. Dados Δ = 40º e E = 15 m, calcular T e R.
5. Em uma curva horizontal circular, conhecem-se os seguintes elementos: G20=1º,
E(PC)=55 + 9,83 e E(PT)=81 + 9,83. Se alterarmos o raio dessa curva para 2000 m, qual
será a estaca do novo PT?

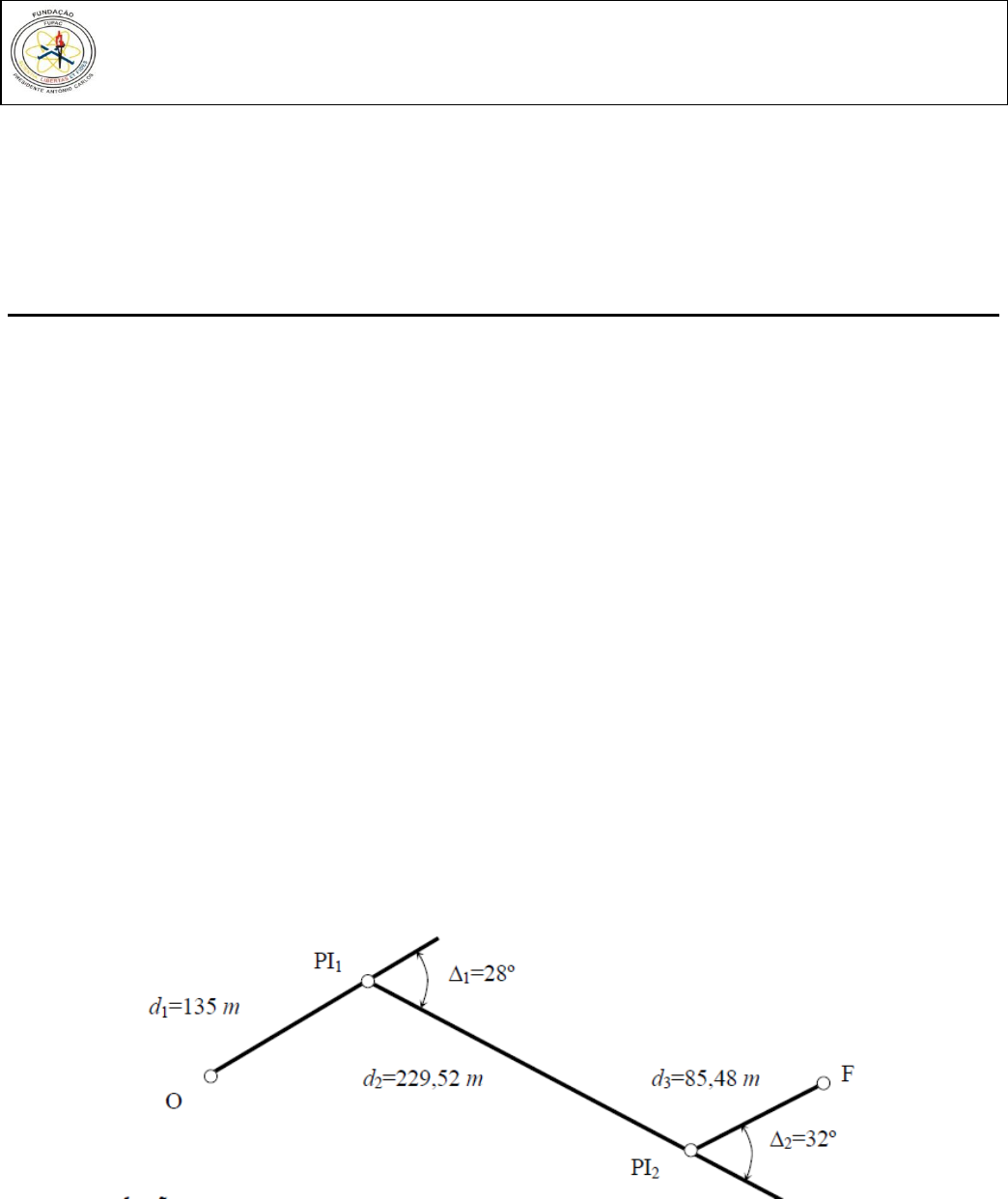

6. Dado o traçado da figura, adotar para as curvas 1 e 2 os maiores raios possíveis.

7. Calcular o raio da curva de concordância horizontal abaixo esquematizada, a partir das seguintes
informações:
1)Estaca 0=PP com rumo inicial de 60º 00’
2) Distância 0=PP ao PI1= 343, 400m
3) (Estaqueamento = 20,000m)





FUNDAÇÃO PRESIDENTE ANTÔNIO CARLOS - FUPAC
UNIPAC Lafaiete





4) Deflexão do PI1 = 18º 30’
5) Estaca do início da ponte = 23+ 5,800m
6) O ponto final da curva (PT) deverá estar a no mínimo a 10,000 metros do início da ponte.
7) Existência de obstáculo no lado interno da curva, condicionando o afastamento (E) da curva em ralação
ao PI1 a um valor superior a 8,500 metros.
