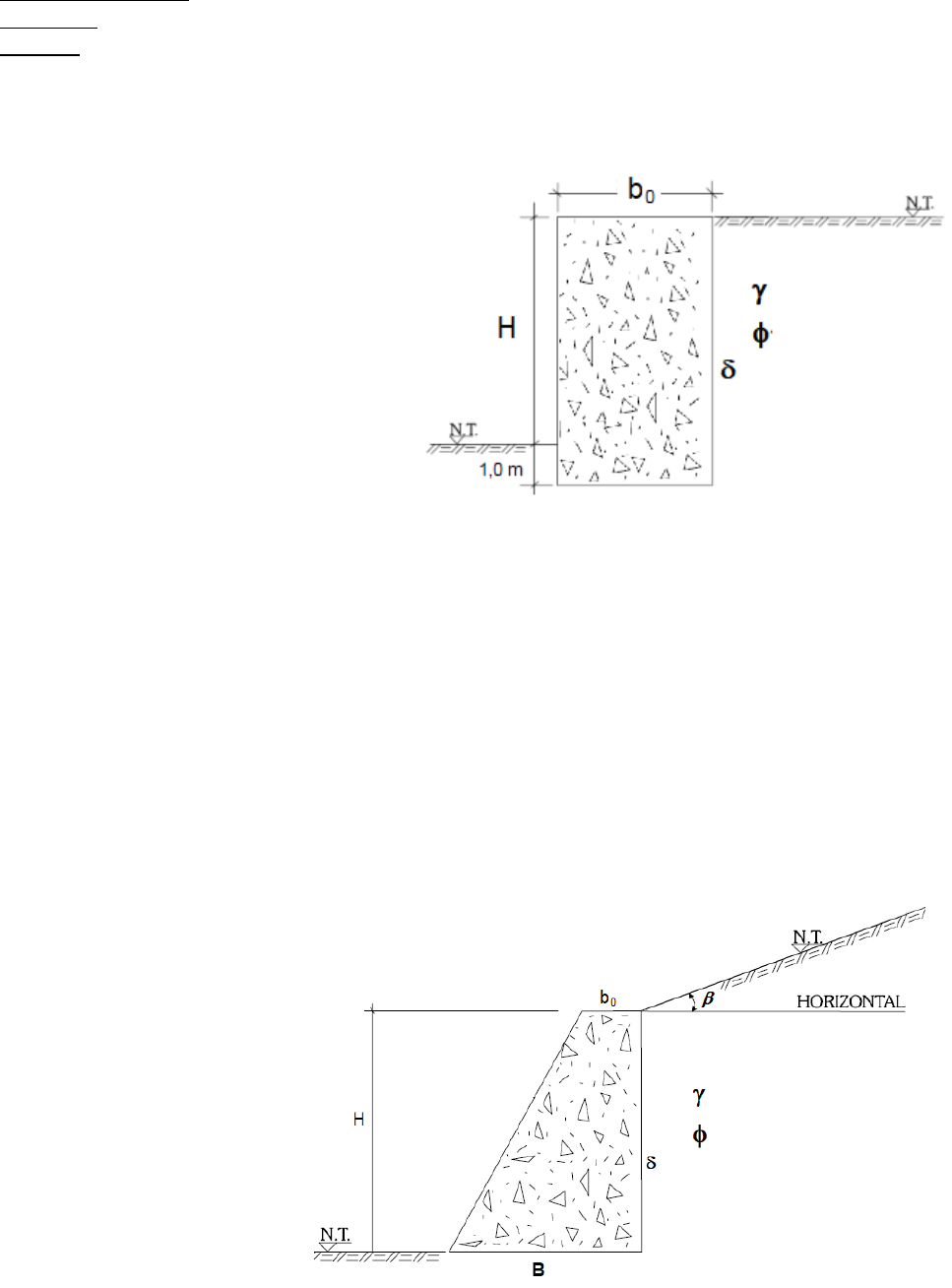

1. Verificar a estabilidade do muro de arrimo esquematizado a seguir, quanto ao tombamento,
escorregamento e tensões na base. (2,5 pontos)
Obs.:
a) Os empuxos deverão ser calculados segundo
 a teoria de Rankine;
b) O empuxo passivo deverá ser desconsiderado
c) Considerar a coesão c=0 (a favor da segurança)

DADOS: vide grupos


FS tombamento = (_______________)

FS deslizamento = (_______________)

Carga sobre o solo max= (______________)


O muro é estável ? : ( ) sim ( ) não

Se a resposta for negativa, qual a condição de instabilidade (assinale todas as não estáveis) :

Tombamento ( ) Deslizamento ( ) Carga sobre o solo ( )




2. Determinar a intensidade e o ponto de aplicação (a partir da base do muro) do empuxo
atuante no muro cuja seção transversal está esquematizada a seguir: (1,5 ponto)
Obs.:
a) O empuxo deverá ser calculado segundo a teoria de Coulomb.
b) Considerar a coesão c=0 (a favor da segurança)


DADOS: vide grupos


Ka = (_____________)


Ea = (_________________)


Ponto de aplicação do
empuxo em relação à
base = (____________) m


3. Verificar a estabilidade do muro de arrimo esquematizado a seguir, quanto ao tombamento,
escorregamento e tensões na base. (2,5 pontos)
Obs.:
a) Os empuxos deverão ser calculados segundo
 a teoria de Rankine;
b) O empuxo passivo deverá ser desconsiderado
c) Considerar com resistência ao deslizamento
S = B. P. tg 
onde : S= resistência ao deslizamento no solo
 B= base de apoio do muro no solo
 P = peso exercido sobre a base do muro
  = ângulo de atrito interno do solo

DADOS: vide grupos


FS tombamento = (_______________)

FS deslizamento = (_______________)

Carga sobre o solo max= (______________)

O muro é estável ? : ( ) sim ( ) não

Se a resposta for negativa, qual a condição de instabilidade (assinale todas as não estáveis) :

Tombamento ( ) Deslizamento ( ) Carga sobre o solo ( )


4. Determinar a intensidade e o ponto de aplicação (a partir da base do muro) do empuxo
ativo e passivo, atuantes no muro cuja seção transversal está esquematizada a seguir:
Obs.: (1,5 ponto)
a) Os empuxos deverão ser calculados segundo
a teoria de Rankine;
b) Admitir coesão c=0 para ambos os solos

DADOS: vide grupos


Ka = (_____________)


Ea = (_________________)


Kp = (_____________)


Ep = (_________________)


Ponto de aplicação do empuxo ativo (Ea) em relação à base = (____________) m

Ponto de aplicação do empuxo passivo (Ep) em relação à base = (____________) m
Nome do Professor: Prof. Eng. Me. Salomão Silva Neto
Disciplina: Contenções e obras de terra
Período : Noturno

5. Determinar a intensidade do empuxo atuante no muro cuja seção transversal está
esquematizada a seguir:
 (2,0 ponto)
Obs.:
a) O empuxo deverá ser calculado segundo
a teoria de Coulomb.
b) Considerar atrito solo muro =10º

DADOS: vide grupos



Ka = (_____________)


Ea = (_________________)


























Observação: CUIDADO COM AS UNIDADES!!

As respostas só serão consideradas corretas se constarem as unidades corretamente!

Todas as respostas devem estar colocadas nestas folhas com tinta azul ou preta.
