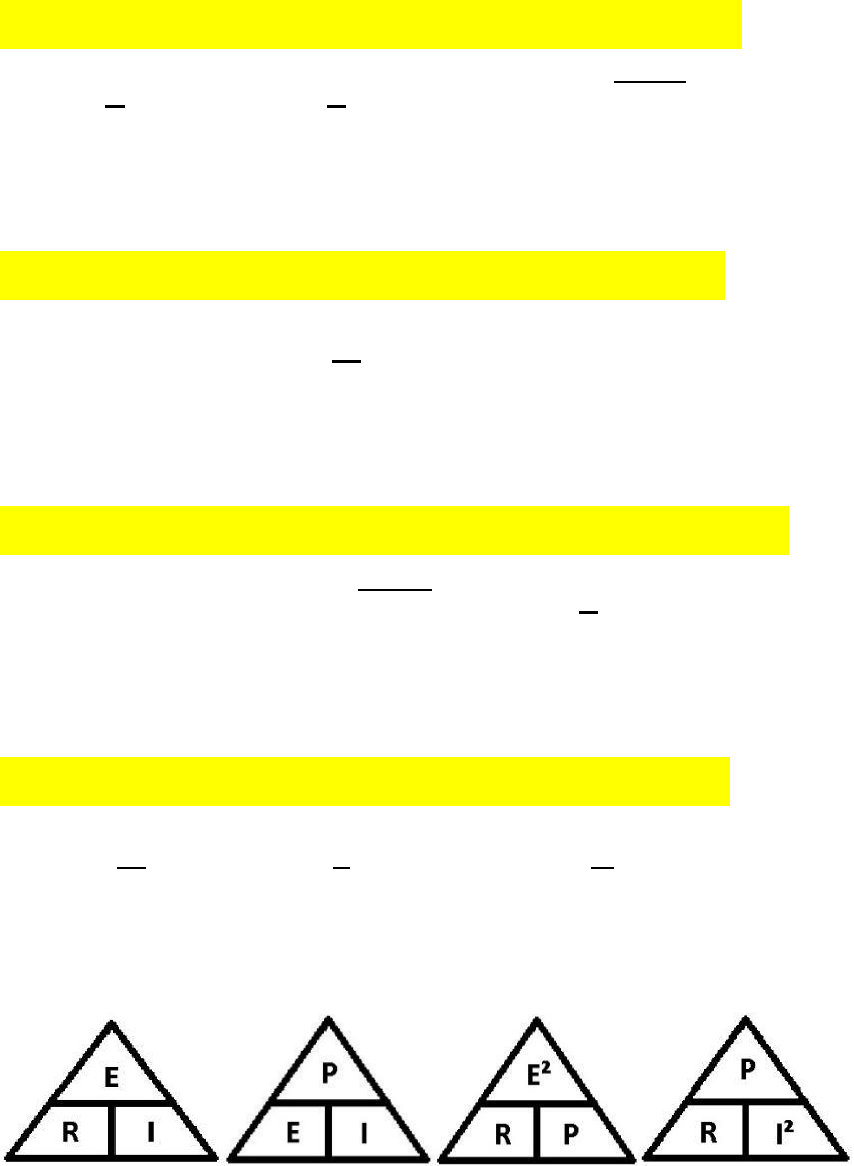

LEI DE OHM (FORMULAS)
I => CORRENTE ELÉTRICA: (A, I) “AMPERES”
I =
𝐄
𝐑
 I =
𝐏
𝐄
 𝐈 = √𝐏/𝐑

P => POTÊNCIA ELÉTRICA: (P, W) “WATTS”
P = I x E P =
𝐄²
𝐑
 P = R x I²

E => TENSÃO ELÉTRICA: (V, DDP, E, U) “VOLTS”
E = R x I E = √𝐏𝐱𝐑 E =
𝐏
𝐈


R => RESISTÊNCIA ELÉTRICA: (Ω, R) “OHMS”
R =
𝐄²
𝐏
 R =
𝐄
𝐈
 R =
𝐏
𝐈²




Resistência em Série Ω (Omhs).
Rt => resistência total: Rt = R1 + R2 + R3 +, ... + Rn
Ex: R1= 12 Ω, R2= 6 Ω, R3= 16 Ω, Rt = 12 + 6 + 16 = 46 Ω

Resistência em Paralelo Ω (Ohms).
Se tratando de diferentes valores segue formula, Rt =
𝑹𝟏∗ 𝑹𝟐
𝑹𝟏 + 𝑹𝟐

Ex: R1= 6 Ω, R2= 8 Ω, Rt =
𝟔 ∗ 𝟖
𝟔 + 𝟖
 =
𝟒𝟖
𝟏𝟒
 = 3,43 Ω

Resistência em paralelo de mesmo valor “Ω”, Rt =
𝑹𝒙
𝑹𝒏

Ex: R1= 10 Ω, R2= 10 Ω, R3= 10 Ω, R4= 10 Ω, Rt =
𝟏𝟎
𝟒
 = 2,5 Ω
Rx = Valor da resistência em evidencia.
Rn = Quantidade de resistências, “Nº de vezes que o resistor se
repete” no circuito.

GRANDEZAS ELÉTRICAS.


Como calcular energia elétrica em KWh
A energia elétrica é o produto da potência elétrica em Watts pelo
tempo de uso.
 E =
𝑃 ∗ 𝑡
1000
 * D * V E =
𝑃 ∗ 𝑡 𝑚𝑖𝑛
60
 / 1000 * D * V

1000 => Fator para transformar Watts => em KWh
E => Energia Consumida. T => horas de uso.
P => Potencia em Watts. KWh => Quilowatt-hora
D => quantidade dias de uso. T min => tempo em minutos
V => valor da energia em KWh (R$), cobrado pela concessionária
de energia da sua cidade.

Resistencia do fio “Ω” ou simplesmente resistividade do
material do fio condutor. R =
𝑷 ∗ 𝑳
𝑨

P => Resistividade do material “fio”.
L => Comprimento do cabo.
A => Área do material condutor em mm² “espessura do cabo”.

Resistividade do Material Condutor.
Prata 0,016 Tungsténio 0,055
Cobre 0,017 Ferro 0,1
Ouro 0,023 Níquel-crómio 1
Chumbo 0,022 Grafite 35
Alumínio 0,028

FATOR DE POTENCIA
Em circuitos de corrente alternada (CA) puramente resistivos, as ondas
de tensão e de corrente elétrica estão em fase, ou seja, mudando a sua
polaridade no mesmo instante em cada ciclo. Quando cargas reativas estão
presentes, tais como capacitores ou condensadores e indutores, o
armazenamento de energia nessas cargas resulta em uma diferença de fase
entre as ondas de tensão e corrente. Uma vez que essa energia armazenada
retorna para a fonte e não produz trabalho útil, um circuito com baixo fator de
potência terá correntes elétricas maiores para realizar o mesmo trabalho do
que um circuito com alto fator de potência.
A potência ativa é a capacidade do circuito de produzir trabalho em um
determinado período de tempo. Devido aos elementos reativos da carga,
a potência aparente, que é o produto da tensão pela corrente do circuito, será
igual ou maior do que a potência ativa.
A potência reativa é a medida da energia armazenada que é devolvida para a
fonte durante cada ciclo de corrente alternada. É a energia que é utilizada para
produzir os campos elétrico e magnético necessários para o funcionamento de
certos tipos de cargas como, por exemplo, retificadores industriais e motores
elétricos.[1]
O fluxo de potência em circuitos de corrente alternada tem três componentes:
potência ativa (P), medida em watts (W).
potência aparente (S ou N), medida em volt-ampères (VA).
potência reativa (Q), medida em VAr (volt-ampere reativo), este grafado
sempre em letras minúsculas. O fator de potência pode ser expresso como:
FP =
𝐏
𝐒
 cosφ =
𝐏𝐞
𝐏𝐚

No caso de formas de onda perfeitamente senoidais, P, Q e S podem ser
representados por vetores que formam um triângulo retângulo, também
conhecido como triângulo de potências, sendo que:
S² = P² + Q² ou Pa² = Pe² + Pr², → Pa = √𝑷𝒆𝟐 + 𝑷𝒓²

Triângulo retângulo que representa a relação entre as potências.



S = U * I => Pa = U * I
S => potência Aparente, KVA. Pa = Potência Aparente.
P = S * cosφ => Pe = U * I * cosφ
P => Potencia Ativa, KW. Pe = Potência Efetiva ou Ativa.
Q = S * senφ => Pr = U * I senφ
Q => Potência reativa, KVAr. Pr = Potência reativa.
φ = ângulo de defasagem. => “Fora de fase”.
cosφ = fator de potência = % da Pa que foi empregada para produzir trabalho útil.

cosφ =
𝐏𝐞
𝐏𝐚
 ou cosφ =
𝐏
𝐒

O fator de potência (Fp), não pode ser inferior a 0,92 ou (92%), abaixo desse valor é
cobrada uma multa. O ideal ´´e mais próximo de 1 ou (100%). Fp = 1
Se φ é o ângulo de fase entre as de ondas de corrente e tensão, e sabendo que a potência
ativa não pode ser negativa (elementos resistivos não fornecem energia), então o cos φ ≥
0, consequentemente: -π/2 ≤ φ ≤ π/2, então o fator de potência é igual a cosφ, e:

Ondas de tensão (V) e corrente (I) em fase. A carga possui característica resistiva (se senoidal
perfeita, FP=1). Ângulo de fase φ=0°.

Por definição, o fator de potência é um número adimensional entre 0 e 1 “0% E 100%”.
Quando o fator de potência é igual a zero (0), o fluxo de energia é inteiramente reativo, e a
energia armazenada é devolvida totalmente à fonte em cada ciclo. Quando o fator de
potência é 1, toda a energia fornecida pela fonte é consumida pela carga. Normalmente o
fator de potência é assinalado como atrasado ou adiantado para identificar o sinal do
ângulo de fase entre as ondas de corrente e tensão elétricas que são geradas.
O fator de potência é determinado pelo tipo de carga ligada ao sistema
elétrico, que pode ser:
• Resistiva
• Indutiva
• Capacitiva

Onda de corrente (I) atrasada em relação à onda de tensão (V). A carga possui
característica indutiva. FP<1 (atrasado).

Onda de corrente (I) adiantada em relação à onda de tensão (V). A carga possui
característica capacitiva. FP<1 (adiantado).
Se uma carga puramente resistiva é conectada ao sistema, a corrente e a tensão mudarão
de polaridade em fase, nesse caso o fator de potência será unitário (1), e a energia elétrica
flui numa mesma direção através do sistema em cada ciclo. Cargas indutivas tais
como motores e transformadores (equipamentos com bobinas) produzem potência reativa
com a onda de corrente atrasada em relação à tensão. Cargas capacitivas tais
como bancos de capacitores ou cabos elétricos enterrados produzem potência reativa com
corrente adiantada em relação à tensão. Já motores síncronos podem ter sua potência
reativa tanto atrasada quanto adiantada simplesmente alterando-se a corrente de campo.
Ambos os tipos de carga absorverão energia durante parte do ciclo de corrente alternada,
apenas para devolver essa energia novamente para a fonte durante o resto do ciclo.
Por exemplo, para se obter 1 kW de potência ativa quando o fator de potência é unitário
(igual a 1), 1 kVA de potência aparente será necessariamente transferida (1 kVA = 1 kW ÷
1). Sob baixos valores de fator de potência, será necessária a transferência de uma maior
quantidade de potência aparente para se obter a mesma potência ativa. Para se obter
1 kW de potência ativa com fator de potência 0,2 será necessário transferir 5 kVA de
potência aparente (1 kW = 5 kVA × 0,2).
Frequentemente é possível corrigir o fator de potência para um valor próximo ao unitário.
Essa prática é conhecida como correção do fator de potência e é conseguida mediante o
acoplamento de bancos de indutores ou capacitores, com uma potência reativa Q contrário
ao dacarga, tentando ao máximo anular essa componente. Por exemplo, o efeito indutivo
de motores pode ser anulado com a conexão em paralelo de um capacitor (ou banco) junto
ao equipamento.
As perdas de energia aumentam com o aumento da corrente elétrica transmitida. Quando
a carga tem fator de potência menor do que 1, mais corrente é requerida para suprir a
mesma quantidade de potência útil. As concessionárias de energia estabelecem que os
consumidores, especialmente os que possuem cargas maiores, mantenham os fatores de
potência de suas instalações elétricas dentro de um limite mínimo, hoje 0,92 estuda-se
aumentar para 0,96 caso contrário serão penalizados com cobranças
adicionais. Engenheiros frequentemente analisam o fator de potência de uma carga como
um dos indicadores que afetam a eficiência da transmissão e geração de energia elétrica.
Componentes não-senoidais[editar | editar código-fonte]
Em circuitos que têm apenas tensão e corrente alternadas, o efeito do fator de potência
cresce somente com a diferença de fase entre ambas. Isso é conhecido como "fator de
potência de deslocamento". Este conceito pode ser generalizado para fatores de potência
reais onde a potência aparente inclui componentes de distorção harmônica. Isso possui
uma importância prática em sistemas de potência que contém cargas não-lineares tais
como retificadores, algumas formas de iluminação elétrica, fornos a arco, equipamentos
de solda, fontes chaveadas, entre outros.
Um exemplo particularmente importante são os milhões de computadores pessoais que
possuem fontes chaveadas com potência variando entre 150 W a 500 W. Historicamente,
essas fontes de baixo custo incorporam um retificador simples de onda completa que
conduzem apenas quando a tensão instantânea excede a tensão no capacitor de entrada.
Isso produz altos picos de corrente de entrada, que, por sua vez, produzem distorções no
fator de potência e problemas de carregamento, tanto dos condutores fase como neutro
das instalações e dos sistemas elétricos.
Um multímetro típico fará leituras incorretas de correntes que possuam componentes
harmônicas. Será necessário um multímetro que meça o valor true RMS para se medir o
valor real das correntes e tensões (e a potência aparente por consequência). Para medir a
potência ativa ou reativa será necessário escolher adequadamente o wattímetro, para que
faça medições de correntes não-senoidais.
Legislação[editar | editar código-fonte]
No Brasil, a Agência Nacional de Energia Elétrica - ANEEL estabelece que o fator de
potência nas unidades consumidoras deve ser superior a 0,92 capacitivo durante 6 horas
da madrugada e 0,92 indutivo durante as outras 18 horas do dia. Esse limite é
determinado pelo Artigo nº 95 da Resolução ANEEL nº414 de 09 de setembro de 2010[2], e
quem descumpre está sujeito a uma espécie de multa que leva em conta o fator de
potência medido e a energia consumida ao longo de um mês.[carece de fontes]
A mesma resolução estabelece que a exigência de medição do fator de potência pelas
concessionárias é obrigatória para unidades consumidoras do Grupo A (supridas com mais
de 2300 V) e facultativa para unidades consumidoras do Grupo B (abaixo de 2300 V, como
prédios comerciais, estruturas comerciais, residências em geral, entre outros). A cobrança
para o Grupo B, na prática, raramente ocorre, pois demandaria a instalação de medidores
de energia reativa em cada uma das unidades consumidoras, o que ainda não compensa
financeiramente.
No Brasil, ainda não existe legislação para regulamentar os limites das
distorções harmônicas nas instalações elétricas.


Potência em corrente alternada trifásica

Relação → √𝟑 = 1,73, onde 220v * 1,73 = 380,6v, e 120v * 1,73 = 207,6v
Pa = U * I * √𝟑 (VA) → Pa =
𝐏𝐞
𝐅𝐩

Pe = U * I * cosφ * √𝟑 (W) → Pe = HP * 746 → I =
𝐏𝐚
𝐔∗ √𝟑

Pr = U * I senφ * √𝟑 (Var) → Pr = √𝐏𝐚² − 𝐏𝐞²
Formulas quando tiver o rendimento do equipamento:
Pe = U * I * cosφ * √𝟑 * ɳ → Pe = Pa * cosφ * √𝟑 * ɳ → Pa =
𝐏𝐞
𝐜𝐨𝐬𝛗 ∗ ɳ

In =
𝐏 (𝐖)
(𝐔∗ √𝟑)∗𝐜𝐨𝐬𝛗 ∗ ɳ
 onde P pode ser em CV ou Hp
Ex: qual corrente circula por um motor trifásico 60HZ, alimentado com 220v, gerando
uma potência de 5,4 KW, quando seu fator de potência está em 0,94? Relação √𝟑.
I = ? Pe = U * I * cosφ * √𝟑
U = 220v 5400 = 220 * I * 0,94 * 1,73
Pe = 5400W 5400 = I * 357,76
Cosφ = 0,94
𝟓𝟒𝟎𝟎
𝟑𝟓𝟕,𝟕𝟔
 = I → I = 15,09A
Ex: se a potência aplicada em um circuito trifásico é 8,9KVA e a potência transformada em
trabalho é de 8KW, calcule a potência perdida. O fator de potência aceito é de 0,92?
Justificar.
Pa = 8,9KVA Pa² = Pe² + Pr² Pr = √𝟏𝟓, 𝟐𝟏
Pe = 8KW 8,9² = 8² + Pr² Pr = 3,9 KVAr
Pr =? 79,21 = 64 + Pr² Cosφ =
𝐏𝐞
𝐏𝐚
 =
𝟖
𝟖,𝟗
 = 0,899
Cosφ > 0,92? Pr ² = 15,21 a Justificativa é que não é aceito pois está abaixo de 0,92.
Diz-se que o motor elétrico tem duas potências: a requerida da rede elétrica (de onde
calculamos sua corrente nominal) e a entregue na ponta do eixo (energia entregue na
forma mecânica).
Ex: Um motor de 20cv independente do seu rendimento ou tensão de alimentação (desde
de que seja alimentado com tensão indicada e correta ligação das bobinas), quer dizer
que ele entrega 20cv de potência no seu eixo, em forma de energia mecânica.
Assim a formula: P = U * I
P → A potência em cavalo-vapor (CV) é a potência de prioridade do motor.
U → Tensão.
I → Corrente, tanto a tensão como a corrente, são de linhas.
Calculo da corrente:
Motor monofásico Motor trifásico
I =
𝟕𝟑𝟔 ∗ 𝐏(𝐂𝐕)
𝐔 ∗ ɳ ∗ 𝐂𝐨𝐬𝛗
 I =
𝟕𝟑𝟔 ∗ 𝐏(𝐂𝐕)
√𝟑∗ 𝐔 ∗ ɳ ∗ 𝐂𝐨𝐬𝛗

Velocidade motor elétrico
Os motores elétricos trifásicos de corrente alternada são os
mais utilizados porque na maioria dos casos a distribuição de energia
elétrica é feita em corrente alternada (Leia nosso artigo sobre
fechamento de motores elétricos) e também em função de
simplicidade, robustez e baixo custo, sendo adequado para quase
todos os tipos de máquinas encontradas, este tipo de motor é
largamente encontrado na indústria. Possui velocidade constante
podendo variar em função de alguns fatores como cargas aplicadas a
seu eixo. (Recomendamos também que leia nossa página Comandos
Elétricos.
Seu princípio de funcionamento é baseado no campo magnético
girante, que surge quando um sistema de correntes alternada trifásico
é aplicado em polos defasados fisicamente de 120º. Dessa forma,
surge através desta defasagem um campo magnético em cada
conjunto de bobinas do motor, estes campos magnéticos gerados
formam o que chamamos de Campo Magnético Girante.

Velocidade Síncrona
O Motor de indução funciona normalmente com velocidade
constante proporcionada pelo campo magnético girante, logo a
velocidade do campo é chamada de velocidade síncrona, e é em
função de, basicamente, dois fatores, são eles:
A. Polos magnéticos gerados em função de sua construção física
B. Frequência da rede elétrica a qual está instalado
Portanto, dizemos que: A velocidade do motor elétrico de
indução é diretamente proporcional a frequência e inversamente
proporcional a quantidade de polos magnéticos
Sendo assim podemos definir a seguinte equação
 Ns = velocidade Síncrona em RPM
 Ns =
𝟏𝟐𝟎∗𝐟
𝐩
 f = Frequência em Hz
 p= Número de polos
Escorregamento em porcentagem e RPM
 S = Escorregamento em %
S = 𝐍𝐬 − 𝐍
𝐍𝐬
 * 100 Ns = Velocidade síncrona em Rpm
 N = Velocidade média no rotor em RPM

Sendo assim a velocidade real no eixo do motor elétrico será a
diferença entre a velocidade síncrona e o escorregamento. Esta
recebe o nome de Velocidade Nominal.
 N – Velocidade Nominal RPM
N = Ns – S Ns – Velocidade Síncrona em RPM
 S – Escorregamento em RPM
PROJETO DE INSTALAÇÕES ELÉTRICAS PREDIAIS


RECOMENDAÇÕES DA
NORMAABNT NBR5410:2004
Prever pelo menos um ponto de luz no teto,
comandado por um interruptor de parede;
Nas áreas externas, a determinação da
quantidade pontos de luz fica a critério do
instalador;
Arandelas no banheiro devem estar distantes,
nomínimo,60cm do limite do box ou da
banheira, para evitar o risco de acidentes com
choques elétricos.

60 CM DO LIMITE DO BOX OU DA BANHEIRA


DIMENSIONAMENTO DOS ELETRODUTOS
Dimensionar eletrodutos é determinar o tamanho nominal do
eletroduto para cada trecho da instalação.

REDIMENSIONAMENTO DOS ELETRODUTOS
recomenda-se que os condutores não ocupem mais que 40% da
área útil dos eletrodutos. Proceda da seguinte maneira em cada
trecho da instalação:

Conte o número de condutores que passarão pelo trecho,
Dimensione o eletroduto a partir do condutor com a maior
seção(bitola)que passa pelo trecho.












DIMENSIONAMENTO DOS ELETRODUTOS:
NÚMERO DE CONDUTORES ISOLADOS COM
PVC, EM ELETRODUTO DE PVC.

DIMENSIONAMENTO DOS ELETRODUTOS: NÚMERO DE CONDUTORES
ISOLADOS COM PVC, EM ELETRODUTO DE AÇO.


PROJETO DE INSTALAÇÕES ELÉTRICAS PREDIAIS EM BAIXA TENSÃO
ROTEIRO DE DIMENSIONAMENTO
1) PROJETO ARQUITETÔNICO EM PLANTA BAIXA
a) A planta deverá estar na escala 1:50; com cotas externas; sem as convenções
detalhadas de portas, esquadrias e móveis. Deve ser uma planta “limpa”.

2) PREVISÃO DE CARGAS – MONTAGEM DO QUADRO DE CARGAS DE
ILUMINAÇÃO E TOMADAS
a) Elencar em uma tabela um quadro que mostre a previsão de iluminação por área de
ambiente ou por procedimento luminotécnico devendo conter as seguintes colunas:
ambiente, área, quantidade de lâmpadas e potência de iluminação (VA).
b) Elencar em uma tabela um quadro que mostre a previsão de tomadas de uso geral
devendo conter as seguintes colunas: ambiente, área e perímetro, quantidade de
tomadas e potência (VA).
c) Elencar em uma tabela um quadro que mostre a previsão de tomadas de uso
específico devendo conter as seguintes colunas: ambiente, quantidade de tomadas,
tipo e potência(W).
d) Criar uma tabela com um quadro que junte todas as cargas calculadas
anteriormente, para fins de dimensionamento.

3) DIMENSIONAMENTO DAS DEPENDÊNCIAS DA EDIFICAÇÃO – CÁLCULO
DE ÁREAS E PERÍMETROS
a) Com a planta baixa em mãos, calcule a área e o perímetro de cada ambiente e
distribua as informações nas tabelas criadas.

4) NBR 5410/04 – CARGAS DE ILUMINAÇÃO
a) Definir a carga de iluminação para cada ambiente de acordo com a norma técnica
ou através de cálculos luminotécnicos
b) É importante detalhar na tabela de iluminação a quantidade de lâmpadas de acordo
com a sua potência.

5) NBR 5410/04 – CARGAS DE TOMADAS DE USO GERAL – TUG´s
a) Definir a carga de TUG´s de acordo com a norma técnica.

6) NBR 5410/04 – CARGAS DE TOMADAS DE USO ESPECÍFICO – TUE´s
a) Definir a carga de TUE´s de acordo com a tabela 3.1, página 62 do livro didático do
Hélio Creder.

7) CÁLCULO DA POTÊNCIA ATIVA TOTAL
a) Cálculo da potência ativa de iluminação e TUG´s. Fatores de potência. Página 17 do
livro conceitos básicos de eletricidade. Inclusa no slide.
b) Cálculo da potência ativa total:
- cálculo da potência ativa de iluminação e TUG´s: P = VA x FP (ilum) e P = VA x
FP (TUG´s).
- cálculo da potência ativa total:
Potência de iluminação..........P = valor
Potência ativa TUG´s..............P = valor
Potência ativa TUE´s ..............P = valor
Total........................................P = total

c) Tabela:
Item Tipo de Circuito Fator de Potência
1 Circuitos de iluminação em geral FP = 1,0
2 Circuitos de tomadas de Uso Geral – TUG´s FP = 0,8
3 Circuitos de tomadas de Uso Específico – TUE´s:
 • Circuitos resistivos, como chuveiro,
aquecedor, etc.
FP = 1,0
 • Circuitos indutivos, como por exemplo
aparelho de ar condicionado, motobomba,
etc

Verificar o FP do aparelho

8) TIPO DE FORNECIMENTO – PROVÁVEL DEMANDA OU DEMANDA
MÁXIMA PREVISTA (PD)
a) Cálculo da provável demanda pela expressão: PD = (Ilum. + TUG´s).FD +
TUE´s.FD
b) Fatores de demanda. Tabela 3.20, página 99 do livro hélio Creder ou tabelas 15.1 e
15.2 do livro Conceitos Básicos de Eletricidade em anexo nos slides.
Fator de Demanda para iluminação e TUG´s: Pilum + PTUG´s (tab. 15.1)
Fator de Demanda para TUE´s: soma os circuitos de TUE´s.

Tab. 15.1 – Fatores de Demanda para iluminação e TUG´s.

Linha Potência(W) FD
01 0 a 1.000 0,86
02 1.001 a 2.000 0,75
03 2.001 a 3.000 0,66
04 3.001 a 4.000 0,59
05 4.001 a 5.000 0,52
06 5.001 a 6.000 0,45
07 6.001 a 7.000 0,40
08 7.001 a 8.000 0,35
09 8.001 a 9.000 0,31
11 9.001 a 10.000 0,27
12 Acima de 10.000 0,24

Tab. 15.2 – Fatores de Demanda para TUE´s.

Nº Circuitos de TUE´s FD
01 1,00
02 1,00
03 0,84
04 0,76
05 0,70
06 0,65
07 0,60
08 0,57
09 0,54
10 0,52
11 0,49
12 0,48
13 0,46
14 0,45
15 0,44
16 0,43
17 0,41
18 – 19 – 20 0,40
21 – 22 – 23 0,39
24 – 25 0,38

c) Definição do tipo de fornecimento de energia. Macapá
Monofásico → F + N → ≤ 8.000W → 8 Kva
Bifásico → 2F + N → 8.000W < D ≤ 15.000W
Trifásico → 3F + N → ≥ 15.000W

9) QUADRO DE CARGAS – DIVISÃO EM CIRCUITOS
a) Compor tabela com cargas definidas até o momento realizando a divisão das cargas
em circuitos terminais.
b) Cada circuito poderá agrupar cargas até o limite de 1200W em 127V e 2200W em
220V, como potência nominal máxima, exceto para TUE´s.
c) Os circuitos terminais devem ser individualizados pela função dos equipamentos de
utilização que alimentam. Em particular, devem ser previstos circuitos terminais
distintos para iluminação e tomadas.
d) Devem ser previstos circuitos individuais para TUG´s da cozinha, copa e área de
serviço.
e) Para cada TUE deve ser previsto circuito exclusivo.
f) Devem ser previstos circuitos independentes para equipamentos de corrente
nominal superior a 10ª.
g) Nos circuitos alimentados com duas ou três fases, as cargas devem ser distribuídas
entre as fases, de modo a equilibrá-las.

10) QUADRO DE DISTRIBUIÇÃO – POSICIONAMENTO
a) Posicionar o quadro de distribuição em local adequado.
b) Deve ser colocado em locais de fácil acesso. Ex.: cozinha, área de serviço e
corredores.
c) De preferência o mais próximo possível do medidor.
d) Em locais onde haja maior concentração de cargas de potências elevadas, como por
exemplo: cozinhas e área de serviço.

11) INTERLIGAÇÃO DOS CIRCUITOS – TRAÇADO DE ELETRODUTOS
a) Representar na planta o traçado dos eletrodutos , interligando todos os pontos de luz
e tomadas, partindo do quadro de distribuição e a representação da fiação.

12) CÁLCULO DA CORRENTE DE PROJETO (IP)
a) Ip = P/V (A)

13) CÁLCULO DA CORRENTE DE PROJETO CORRIGIDA (IC)
a) A correção sefaz em função do fator: FCA: Fator de Correção de Agrupamento de
circuitos instalados

14) INDICAR NA PLANTA A SEÇÃO DOS CONDUTORES
a) Inserir na planta baixa a informação sobre a seção do condutor encontrada para o
circuito.

15) DIMENSIONAMENTO DOS DISJUNTORES (proteção contra sobrecarga)
a) Proteção contra corrente de sobrecarga. Condições:
IC ≤ In ≤ Iz
In : corrente nominal do disjuntor
 Iz : corrente máxima do cabo


16) BALANCEAMENTO DE FASES
a) Completar a tabela Quadro de Cargas com as informações adquiridas.
b) Fazer a distribuição das potências entre as fases, mantendo, na medida do possível o
equilíbrio entre elas.

17) DETERMINAR A CARGA INSTALADA

Somatória de todas as potências

18) DETERMINAR A DEMANDA (DISJUNTOR GERAL - QL).

 Deve-se levar em conta o Fator de demanda

18) DETERMINAR A CORRENTE EM FUNÇÃO DA DEMANDA (DISJUNTOR
DO MEDIDOR DE ENERGIA).

19) DIMENSIONAMENTO DE ELETRODUTOS.

20) PADRÃO DE ENTRADA DE ENERGIA.

21) ESQUEMA MULTIFILAR DO QUADRO DE LUZ – QL.

22) RELAÇÃO DE MATERIAIS.






Divisão da instalação em circuitos

Prever circuito de iluminação separados dos circuitos de
tomadas TUG e TUE.

Prever circuito TUE sempre que a corrente for superior a 10A
a carga de iluminação é de 1080VA;
No mínimo dois circuitos de iluminação.
Circuito 1: dormitório1, dormitório2, banheiro e hall: 620VA
Circuito 2: copa, cozinha, área de serviço e área externa:
460VA

Divisão da instalação em circuitos para TUG (220v)
A carga total de TUG é 6900VA
6900 / 220v = 31,36 A;
Regra para evitar condutores carregados 31,36 A / 10A =
3,136 ou seja 4 circuitos TUG.

Circuito 3: Copa = 1900VA
Circuito 4: Cozinha = 1900VA
Circuito 5: Sala, dorm. 1, banheiro e hall = 1500VA
Circuito 6: Dorm. 2, área serviço = 1600VA
Divisão da instalação em circuitos para TUE (220V)
A carga total de TUE é 12100W
Circuito 7: Chuveiro = 5600W
Circuito 8: Torneira elétrica = 5000W
Circuito 9: Lavadora = 1000W
Circuito 10: Geladeira = 500W


Cálculo do circuito de distribuição (Geral)
Potência de iluminação + Potência TUG = 1080w + 5520w =
6600w, sem considerar fator de demanda na tabela é 0,40.
FD = 0,4 => 6600 * 0,4 = 2640W

Fator de demanda TUE
Potência TUE 12100W;
Fator de demanda na tabela TUE é 0,76
FD = 0,76 => 12100 * 0,76 = 9196W

Potência total considerada demanda:
2640W + 9196W = 11836W

Fator de potência considerado neste caso é FD = 0,95
S (total) = P
(total) / FP = 11836 / 0,95 = 12,459KVA

Corrente do circuito de distribuição considerado neste caso
é (380/220/ bifásica) 3 condutores FFN
I = S / V => I = 12459 / 380V = 32,78A









Agrupamento do circuito





Número do circuito Número, circuitos agrupados
1 2
2 2
3 3
4 3
5 2
6 3
7 1
8 1
9 2
10 3



Dimensionamento de condutores
• Tipos de Condutores
• Condutores isolados
• Condutores unipolar
• Condutores multipolar
• Critérios para dimensionamento:
• Capacidade de condução de corrente;
• Queda de Tensão;
• Seção mínima;
• Sobrecarga;
• Curto-circuito; e
• Choques elétricos.



Tipos de Condutores

• Condutor Isolado: possui condutor
metálico e isolação.
• Cabo Unipolar: possui condutor,
isolação e uma camada de
revestimento, chamada cobertura,
para proteção mecânica
• Cabo Multipolar: possuem sob a
mesma cobertura, dois ou mais
condutores isolados, denominados
veias.



Métodos de Instalação

• Definir parâmetros de instalação
• O método de instalação influencia a
capacidade de troca térmica entre os
condutores e o ambiente, alterando a
capacidade de condução de corrente
dos condutores.
• Exemplo de Instalação:
• Os condutores podem ser instalados
em eletrodutos ou bandejas.
• Os eletrodutos podem ser embutidos
em alvenaria ou podem ser aparentes.

Parâmetros de Instalação dos cabos

• NBR 5410:2004
• Tabela 33 — Tipos
de linhas elétricas










• Onde:
• IB: corrente de projeto;
• P : potência ativa total do circuito;
• V : tensão do circuito;
• FP :fator de potência total do circu









• Fatores de Correção à Corrente de Projeto:
• Corrigir corrente de projeto (IB) de acordo com k1, k2 e k3.
• k1- fatores de correção para temperaturas ambientes diferentes.
• k2- Correção de resistividade do solo
• k3- fator de correção de agrupamento (agrupamento de mais de um
circuito em um mesmo eletroduto).

k1- Fatores de Correção para Temperaturas























Utilizado para temperaturas
ambientes diferentes de 30ºC
para linhas não subterrâneas e de
20ºC (temperatura do solo) para
linhas subterrâneas.
Conforme NBR5410:2004, item6.2.5.3 – pg. 106

k2- Correção de resistividade do solo



Utilizado em linhas subterrâneas, caso a resistividade térmica do solo seja diferente de 2,5 K.m/W, caso típico de
solos secos, deve ser feita uma correção adequada nos valores da capacidade de condução de corrente. Solos
úmidos possuem valores menores de resistividade térmica, enquanto solos muito secos apresentam valores
maiores







FCA - Fator de Correção de Agrupamento

Conforme NBR5410:2004, item6.2.5.5 – pg. 107


Exemplo:

• Um circuito de iluminação de 1200 W, fase-neutro, passa no interior de
um eletroduto embutido de PVC, juntamente com outros quatro
condutores isolados de outros circuitos em cobre. A temperatura
ambiente é de 35ºC. Determinar a seção do conduto.

Critério da Queda de Tensão
Efeitos dos Níveis Anormais das Tensões de
Alimentação
• A queda de tensão não deve ser superior aos limites máximos estabelecidos pela norma
NBR 5410, a fim de não prejudicar o funcionamento dos equipamentos de utilização
conectados aos circuitos terminais ou de utilização.
• A queda de tensão de uma instalação elétrica, desde a origem até o ponto mais
afastado de utilização de qualquer circuito de utilização, não deve ser superior aos
valores prescritos pela norma, dados em relação ao valor da tensão nominal da
instalação
• A queda de tensão nos circuitos alimentadores e terminais (pontos de utilização) de
uma instalação elétrica produz efeitos que podem levar os equipamentos desde à
redução da sua vida útil até a sua queima (falha).
• Essa queda de tensão faz com que os equipamentos recebam em seus terminais uma
tensão inferior aos valores nominais, prejudicando o seu desempenho.
Roteiro para dimensionamento dos condutores
pelo critério do limite de queda de tensão

• Determinar
• Tipo de isolação do condutor
• Método de instalação
• Material do eletroduto
• Tipo do circuito (monofásico ou trifásico)
• Tensão do circuito ( V )
• Corrente de projeto ( IB) e potência (S)
• Fator de potência
• Comprimento do circuito em km ( L )
• Queda de tensão admissível “e(% )”
• Cálculo da queda de tensão unitária
• Escolha do condutor

Queda de tensão unitária

• Queda de tensão unitária:
• 𝑈𝑢𝑛𝑖𝑡 =
𝑒 % 𝑉
𝐼𝐵𝐿
• Com o valor da queda de tensão unitária calculado, entra-se na Tabela 10.22,
verifica-se o método de instalação de condutores, e encontra- se o valor
cuja queda de tensão seja igual ou imediatamente inferior à calculada,
obtendo desta forma a seção do condutor correspondenteExemplos

• Exemplo 1: dimensionar os condutores para um chuveiro, tendo como
dados: P=5400 W, V=220 V, FP=1, isolação de PVC, eletroduto de PVC
embutido em alvenaria; temperatura ambiente: 30°C;
comprimento do circuito: 15 m.




Exemplos

• Exemplo 2: dimensionar os condutores para um circuito de tomadas da
cozinha, tendo como dados: S=2000 VA, V=127 V, isolação de PVC, eletroduto
embutido em alvenaria; temperatura ambiente: 30°C; comprimento
do circuito: 10 m.





Critério de Queda de Tensão (Trechos)

• Roteiro para dimensionamento dos condutores pelo critério do limite de
queda de tensão.
• Determinar:
• Tipo de isolação do condutor
• Método de instalação
• Material do eletroduto
• Tipo do circuito (monofásico ou trifásico)
• Temperatura ambiente
• Corrente de projeto ( IB) e potência (S)
• Δvunit.(Tabela 10.22)
• Queda de tensão trecho por trecho
• Escolha do condutor

Critério de queda de tensão
•
𝑒 % =
100.𝑈𝑢𝑛𝑖𝑡 𝐼𝐵𝐿
𝑉
• Calcula-se o valor da queda de tensão nos trechos do circuito, caso o valor de queda de tensão supere o valor admitido em norma, é
necessário refazer o cálculo para uma seção nominal maior.
• A seção nominal do circuito todo será a maior seção dos trechos.

Critério de Queda de Tensão (Trechos)

• Exemplo 3: supondo um circuito terminal com cargas distribuídas,
conforme a figura vista a seguir: eletroduto de PVC embutido em
alvenaria, temperatura: 30°C



Resposta
• S=3x600+2x100=2000VA
• IB=2000/127=15,7A
• Na tabela procura-se ∆Vunit=16,9

• Calculando para o primeiro trecho: ∆e=2,1%







• Repete-se o procedimento para cada trecho de tubulação
• E assim sucessivamente para cada trecho e vai lançando os valores na tabela
seguinte:

• A queda de tensão do trecho B é maior do 4%. Deve-se refazer o cálculo para um
seção nominal maior do que 2,5 mm2








• Repete-se o procedimento para cada trecho de tubulação
• E assim sucessivamente para cada trecho e vai lançando os valores na tabela
seguinte:





• Os valores calculados para queda de tensão para todos os trechos do
circuito são menores do 4%. Assim, a seção nominal do condutor
adotada é 4,0 mm2

Critério de Queda de Tensão (Trechos)

• Exemplo 4: considerando um circuito de iluminação de um
estacionamento, conforme o seguinte esquema: eletroduto de PVC
embutido no solo, temperatura: 25 °C, utilizando lâmpadas a vapor de
mercúrio de 250 W, com reator de 220 V e fator de potência de 0,88 ( 284
VA = 250 W x 0,88 )


Resposta
• S=5x284=1420VA
• IB=1420/220=6,45A
• Na tabela procura-se ∆Vunit=27,6

• Calculando para o primeiro trecho: ∆e=2,42%







• Repete-se o procedimento para cada trecho de tubulação
• E assim sucessivamente para cada trecho e vai lançando os valores na tabela
seguinte:





• Os valores calculados para queda de tensão para todos os trechos do
circuito são menores do 4%. Assim, a seção nominal do condutor
adotada é 1,5 mm²

Critério da Secção Mínima



Seção Mínima - Neutro




Seção Mínima - Proteção
