É usado para avaliar a atividade elétrica do coração, realizado através de
eletrodos que avaliam os batimentos cardíacos em repouso.

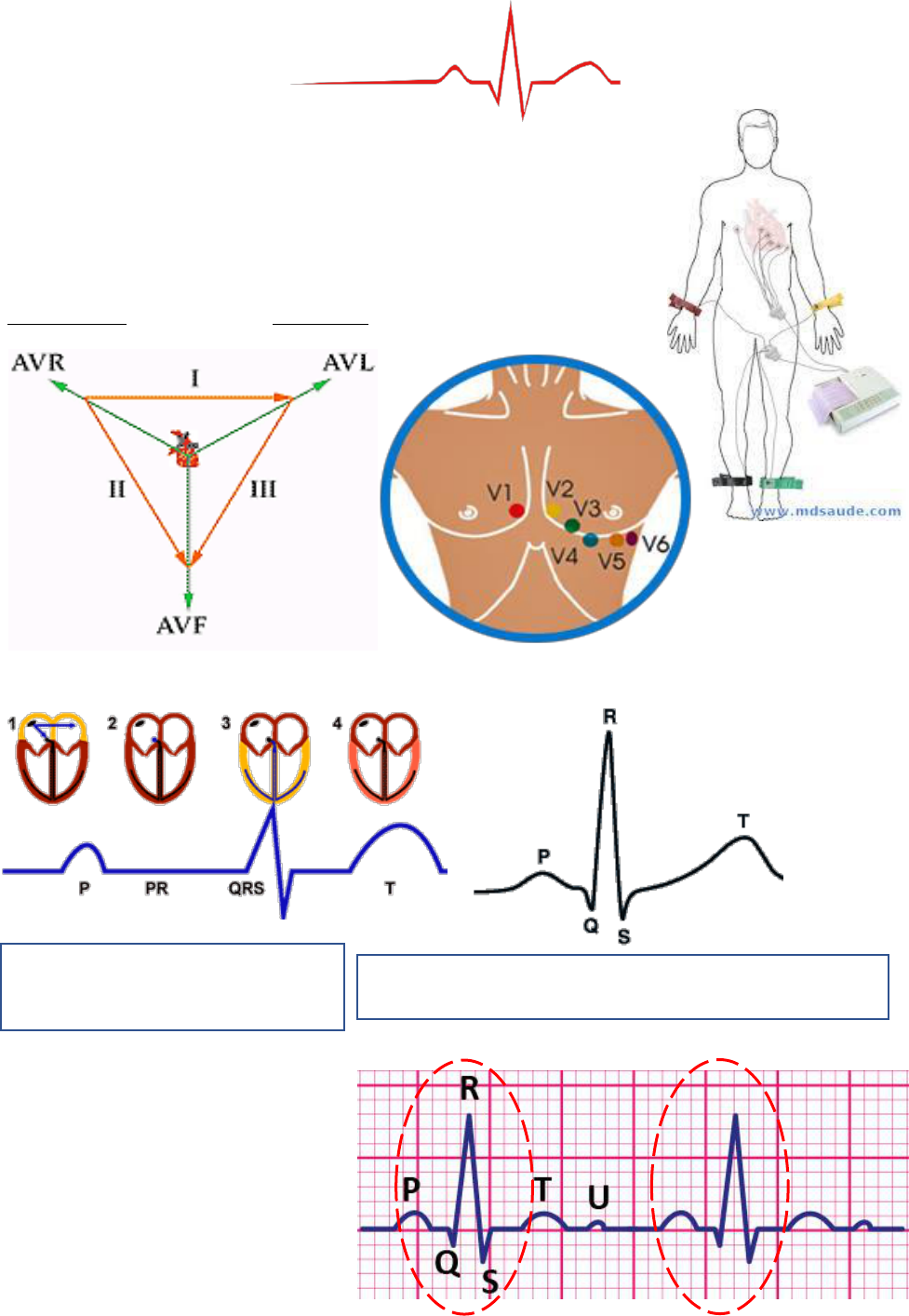

Existem 12 derivações
• 6 periféricas -> DI, DII, DIII, AVR, AVL, AVF
• 6 precordiais -> V1, V2, V3, V4, V5, V6
Para realização do eletro, é importante colocar os eletrodos:
lado esquerdo: verde, amarelo; lado direito: preto e vermelho






Essas derivações serão mostradas através de ondas










 Onda P = despolarização dos átrios;
 QRS = despolarização dos ventrículos;
 T = repolarização dos ventrículos;


Para analisar um ECG, faça 4 perguntas:
1. Qual a frequência cardíaca?
60 a 100 = normal
< 60 = bradicardia
> 100 = taquicardia
2. Há presença de onda P?
3. Há presença do complexo QRS?
4. Há relação entre a onda P e o QRS?
(demonstrado em vermelho)





EECG
P-R = condução do estímulo elétrico atrial para os ventrículos
S-T = repolarização ventricular
Análise do ECG
O papel de registro do ECG é quadriculado e dividido em quadrados pequenos e quadrados maiores
(marcados por linhas mais fortes). 1 quadrado maior corresponde a 5 quadrados menores
 <- 0,2s ->


1 mV




Determinar a FC
Analise a distância entre uma onda R até a próxima onda R, após isso conte a FC
Dois métodos: dividir 1.500 pelo número de quadrados menores entre duas ondas R consecutivas ou
realizar a contagem dos quadrados maiores entre duas ondas R, conforme a seguinte contagem: 0, 300,
150, 100, 75, 60 e 50 batimentos/minuto

Cálculo da frequência
- Escolha uma onda R que coincida com uma linha mais escura do papel milimetrado
- Depois conte 0, 300, 150, 100, 75, 60, 50
- A linha mais escura onde a próxima onda R cair, é que determinará a frequência
 1.500 / 20 = 75bpm

Também é possível: ao invés de contar quadradinho
por quadradinho, conte os maiores
Cada quadrado grande possui 5 quadradinhos
Ex.: 4 quadrados grandes = 20 q


ARRITMIA SINUSAL
Arritmia significa que o ritmo não está regular
Sinusal porque há presença de todas as ondas com
intervalos normais

BRADICARDIA SINUSAL
FC menor que 60bpm


TAQUICARDIA SINUSAL
FC maior que 100bpm

TAQUICARDIA VENTRICULAR (TV)
FC > 100bpm
3 ou + extra-sístoles ventriculares consecutivas = TV
Pode ser monomórfica e polimórfica
FIBRALAÇÃO ATRIAL
Ausência de Onda P; Ondas P “falsas” = Onda F
Intervalos R-R irregulares
Contração desordenada

FIBRILAÇÃO VENTRICULAR
Não dá para identificar as ondas
Totalmente irregular
Ondas baixas








Eixo horizontal marca-se o tempo (velocidade de
25mm/segundo – equivale a 0,04 segundo) e o vertical a
voltagem (cada quadrado menor equivale a 0,01 mV)

FLUTTER ATRIAL
Ritmo regular
Presença de onda F


EXTRA-SÍSTOLE ATRIAL
Precedidas por onda “P” e seguidas de QRS
estreito, com surgimento precoce da onda “P” em
determinado segmento.
EXTRA-SÍSTOLE VENTRICULAR
QRS alargado
Onda T com polaridade contrária ao QRS
Ausência de Onda P

BLOQUEIO ATRIO-VENTRICULAR (BAV)
• BAV 1º grau -> condução do AV é lenta, duração do intervalo P-R > 0,20s
• BAV 2º grau -> quando essa condução lenta bloqueia pelo menos um estímulo
Mobitz I: intervalo P-R progressivamente maior até a ocorrência de um bloqueio
Mobitz II: intervalo P-R iguais, ritmo irregular, com bloqueios
• BAV 3º grau -> não há regularidade de onda P e QRS











Arritmia Sinusal


Bradicardia Sinusal


Taquicardia Sinusal






IN TERP RETAÇÃO
75 bpm 65 bpm 88 bpm
50 bpm
125 bpm
Bloqueio: a onda P sofreu um retardo grande, o átrio
contraiu e não gerou o QRS.
Taquicardia Ventricular
Monomórfica


Polimórfica (também conhecida como Torsade de Pointes)


Fibrilação Atrial







Fibrilação Ventricular


Flutter Atrial








Ausência de Onda P
QRS alargado
FC > 100
187 bpm
Amplitude variável
Diminuição e aumento progressivo
do QRS
Amplitude
Extra-sístole Atrial


Extra-sístole Ventricular


Bloqueio Átrio-Ventricular
1º grau


2º grau
Mobitz I


Mobitz II


3º grau

0,36s 0,36s
Intervalo P-R variável
P P
P P - R
Intervalo P-R fixo
