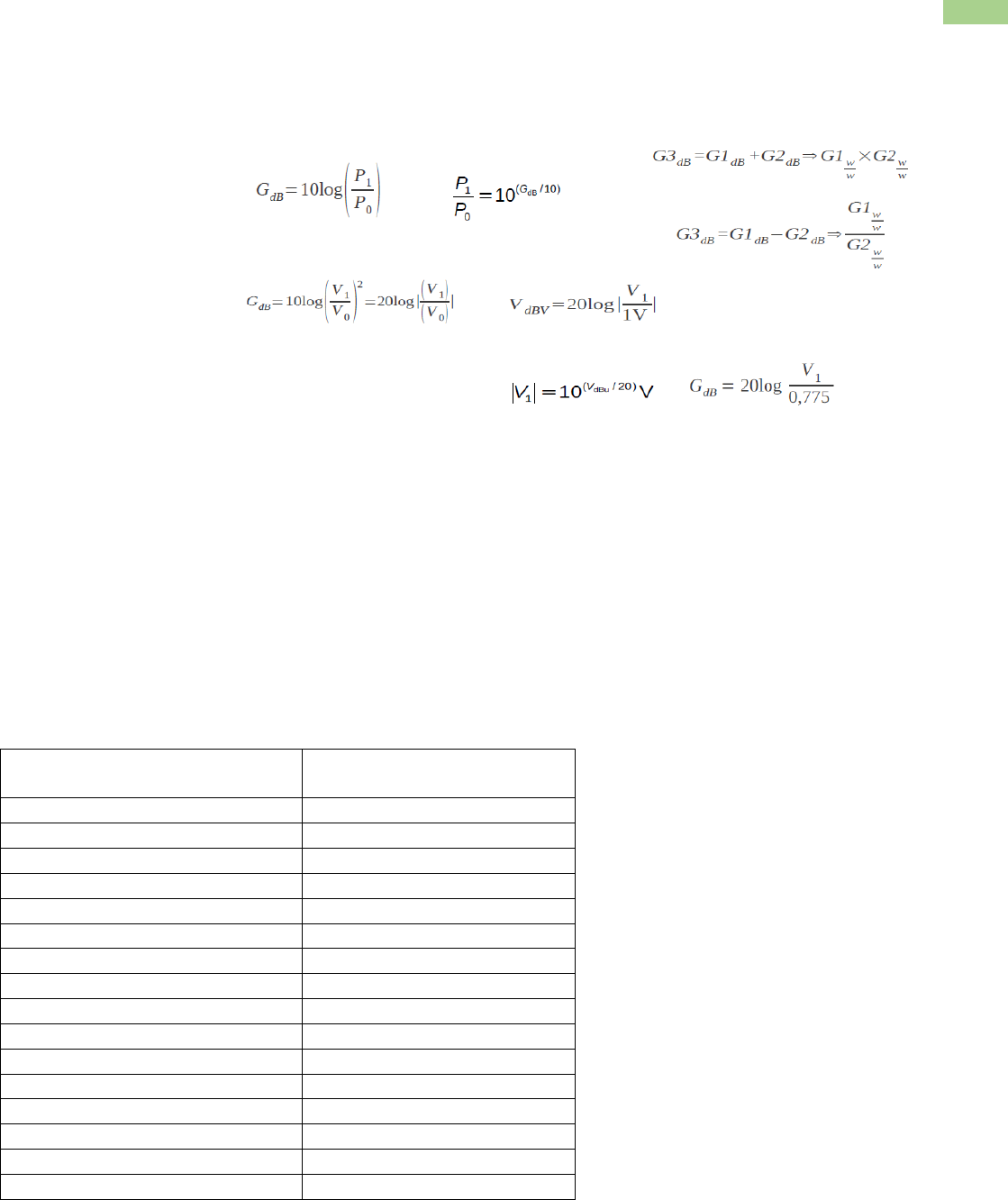

1 Sistema de Comunicação – Prof. Emerson
Lista de Exercícios

1) Calcule em dB as relações, demonstrando os cálculos.
a) 100mV e 10mV
b) 800mW e 20mW
c) 10mW e 2mW
d) 50V e 2V
e) 10pW e 1mW
f) 2fw e 10kW
g) 30A e 3mA
h) Um sistema com 0,3mV na entrada, fornecer 3V na saída. Calcule o seu ganho em dB
i) Durante um show, a intensidade sonora nas proximidades do palco era de aproximadamente 1W/m².
Sabendo eu a intensidade mínima para audição humana é de 1x10-2 W/m². Determine o nível de
intensidade sonora na região do palco em dB.
j) Um amplificador tem uma entrada de 10mV e saída de 2V. Qual é o ganho de tensão em dB?
k) A entrada de um amplificador, percorre uma corrente de 0,632mA, com uma resistência de 1,5KΩ. Em
sua saída encontra-se uma resistência de 100Ω com uma tensão de 30Vrms. Pede-se, qual a potência da
entrada e da saída, e seu ganho em dB?
2) Relacione dB para Escala Linear
Escala Logarítmica
 (Parcela a somar ou subtrair)
 Escala linear
(Fator a multiplicar ou dividir)
-30dB
-10dB
-3dB
-5dB + 3dB
0 dB
1dB
2dB
3dB
3dB + 2dB
3dB + 3dB
10dB – 3dB
10dB
10dB + 10dB
20dB + 3dB
20dB + 7dB
10dB + 10dB + 10dB

3) Determine as equivalências, demonstrando os cálculos
a) 3500pW > dBm
b) 250mW > dBm
c) 12fW > dBm
d) 6,12pW > dBm

2 Sistema de Comunicação – Prof. Emerson
e) 0,000000000023W > dBm
f) Determine -18dBm em potência absoluta (Watts).
g) A Potência de RF dentro de um forno micro-ondas é 60dBm, qual a equivalência em W?
h) A Potência típica de transmissão do telefone celular é 500 mW, qual a equivalência em dBm?
i) APotência de recepção de um aparelho GPS é 0,18 femtowatt, qual a equivalência em dBm ?
j) Um nível de -35dBu é medido num ponto de 600W de impedância. Qual é o nível em dBm?
k) Qual é o valor em dBm ( em mW)
a) do dobro de uma potência igual a 32dBm?
b) da metade de uma potência a 32dBm?
c) de uma potência 8 vezes maior que 32dBm?
d) de uma potência 8 vezes menor que 32dBm?
e) 25) Qual é o resultado da soma de dois sinais descorrelacionados com potência de -40dBm e -45dBm?
f) Qual é o resultado da soma de dois sinais descorrelacionados com potência de -40dBm e 95dBm?
g) Qual o resultado da soma de duas potências iguais a 32 dBm?
h) Qual a razão entre a potência 23dBm e a potência 10dBm?
i) Quantas vezes a potência de 10dBm é superior a -30 dBm?
j) 31) Qual é o nível medido em dBu de ponto do sistema, cuja impedância é 75W, e potência de 5dBm?
k) Aumentando-se em 6dB uma potência P = 10mW, quanto vale a nova potência obtida?

4 Um Amplificador apresenta Ganho de Potência igual a 42dB. Na saída deste amplificador tem-se 18,3dBdBW.
Determine a Potência de Entrada em W, mW e dBm?
5 A potência de saída transmitida pelo telefone celular é de +30dBm. No receptor o sinal recebido está com
apenas 5pW. Qual é a atenuação dB A do sinal entre o transmissor e receptor?
6 Num ponto A de um sistema foi determinada que a potencia do sinal é de 1mW, e a potencia do ruído de 1pW.
Qual é a SNR em dB?

 7 Dado o sistema abaixo com os pontos de medição A, B, C e D:


a) Determine as potências para cada ponto em dBm.
b) Determine as potências para cada ponto em Watts.
c) Considerando que a impedância nesses pontos é de 600W, determine a tensão produzida para cada ponto pela
potência calculada em (b).
d) Determine para cada ponto o nível em dBu.

3 Sistema de Comunicação – Prof. Emerson
e) Considere o ponto C como sendo o ponto de referência. Qual seria o nível dBr de cada ponto.
8 Dado o sistema abaixo e as potências nos pontos de medição A, B, e C:



a) Determine as potências em dBm de cada ponto.
b) Determine o ganho (perda) em cada estágio em (dB) e em razão de Potência.
c) Considerando que a impedância é de 75W em todos os pontos, qual seria o nível medido em dBu nestes pontos.

9 Dado o sistema abaixo e as potências nos pontos de medição A, B, C e D.


a) Aplicando-se um sinal de nível igual a 12dBm no ponto A, qual será o nível em dBm desse sinal nos pontos
C, B e D?
b) Qual é o nível em dBr no ponto de referência do sistema?
c) Qual seria a potencia em dBm, nos pontos A, B, C e D, de um sinal de teste de -30dBm0?

10 Um sistema de Recepção a Potência do sinal é de -85dBm, e a potência do Ruído é de -117dBm. Determine a
relação Sinal/Ruído.
11 Em uma transmissão de Vídeo, o SNR mínima é de 55dB, a potência do sinal recebido é de -76dBm. Determine
a Potência máxima de ruído para atender o grau de qualidade.

12 O menor sinal que uma pessoa jovem consegue ouvir em condições de silêncio é um sinal de 0dBSPL. O nível
mais alto que a mesma pessoa pode ouvir sem que tenha danos no seu sistema auditivo é de 110 dBSPL. Qual é o
aumento de potência que deve ser dado ao Alto falante para que a potência passe do mínimo audível para o
máximo suportável sem prejuízo para o ouvido?
