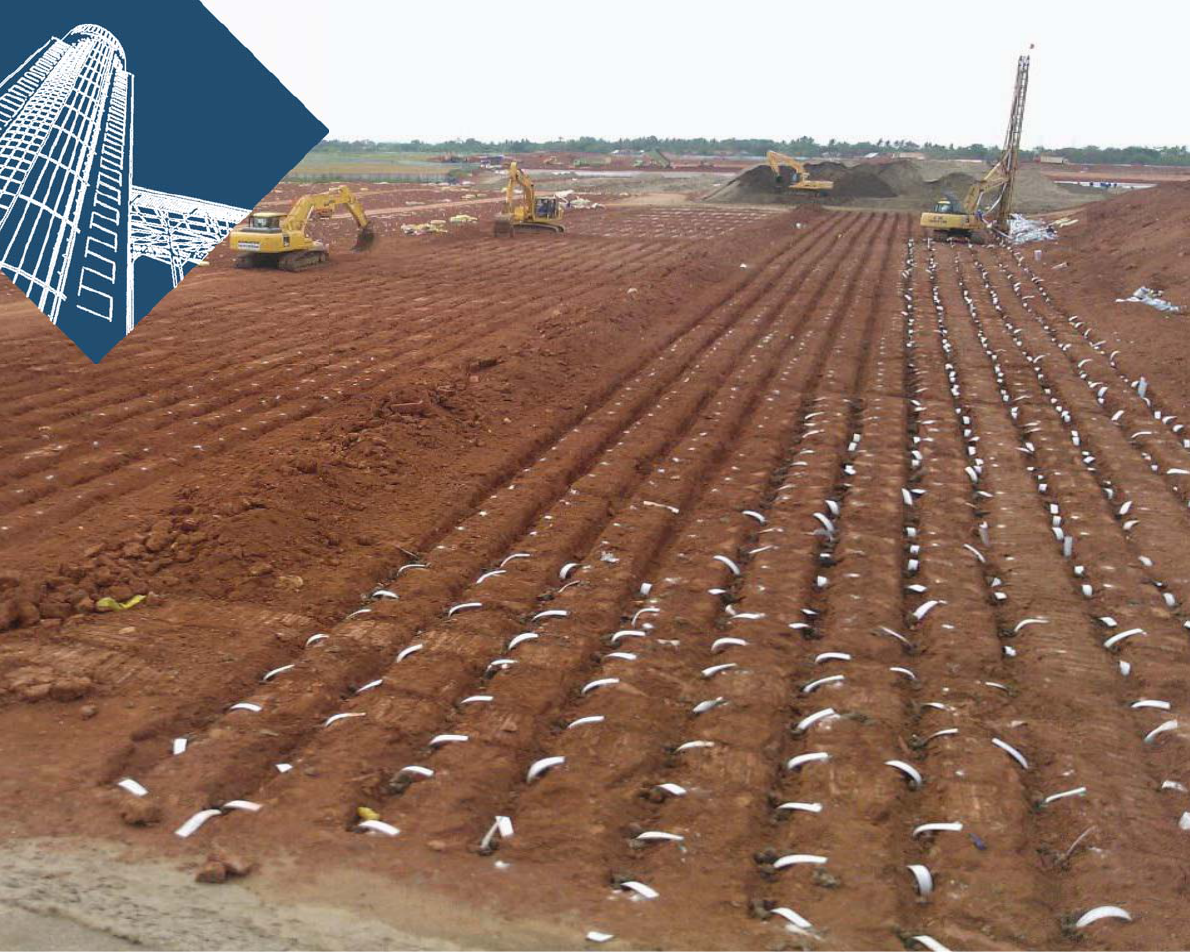

FALHAS COMEDIDAS NA EXECUÇÃO DE
ATERRO DE SOBRECARGA COM GEODRENOS
Introdução
A construção de aterro ou estrutura induz uma pressão
adicional sobre solos coesivos, podendo causar recalques
residuais a longo prazo durante a vida útil da estrutura.
Um sistema de pré-carregamento pode ser projetado, para
induzir estes recalques em prazos aceitáveis, reduzindo
os recalques residuais, a longo prazo, a valores aceitáveis
para estrutura.
O projeto simplificado de um aterro sobre solo mole con-
siste em uma análise sem drenagem das condições de
estabilidade durante a construção a curto prazo, e uma
análise com drenagem a longo prazo da consolidação.
É comum especialistas em tratamento de solos moles, espe-
cificar Aterro de Sobrecarga com Geodrenos para redução
e/ou eliminação de recalques. Quando devidamente pro-
jetado e executado, a técnica é uma maneira eficiente e
econômica para viabilizar a execução de aterros sobre
solos moles. Aterro de Sobrecarga, com Geodrenos, rep-
resenta uma alternativa muito mais acessível que soluções
que envolvem transferência de cargas. No entanto, tem
havido muitos casos onde os recalques persistem, mesmo
após a conclusão da sobrecarga e isso acaba levando ao
descrédito da técnica.
Teoria da consolidação
Quando um carregamento é aplicado em um solo arenoso,
o recalque induzido é quase que imediato e quase elástico.
Por outro lado, estruturas e edificações construídas em
solos coesivos saturados, como argila ou silte, serão sub-
metidos a recalques, durante um longo período, com uma
redução constante de sua velocidade.
Este fenômeno de assentamento a longo prazo por dissipa-
ção do excesso de poropressão em solos coesivos sob um
carregamento constante é chamado de “consolidação”.
Em geral, solos coesivos são saturados e, por tanto, os
assentamentos ocorrem somente se uma parte da água é
expulsa dos vazios entre os grãos do solo.
Devido a baixa permeabilidade característica das argilas,
a redução da poropressão é um processo muito lento que
pode estender-se por vários anos após a aplicação do car-
regamento.
Aterro de Sobrecarga
Na essência, a técnica é bem simples. Para construir um
aterro até a cota de projeto (Pf), Pf não iria ser suportado
pelo solo mole, então é construído um aterro com uma
altura Ps+Pf, maior que a altura final desejada, e é moni-
torado por um período de tempo Ts+f, sob a intensidade
deste carregamento (Ps+Pf). No final deste período de
pré-carregamento Ts+f, a altura de aterro adicional, Ps,
é removida, causando o descarregamento, resultando na
eliminação total ou na grande parte da redução dos futuros
assentamentos sob a altura final do aterro Pf. A maior parte
ou a totalidade do recalque primário e parte do recalque
secundário são eliminados devido parte do aterro estar
incorporado ao solo e, além disso, o solo sob o aterro
torna-se sobreadensado ou mais rígido. A figura 1 ilus-
tra os elementos chave do conceito de pré-carregamento
com sobrecarga para compensar recalques primários e
secundários. Geralmente, o objetivo da solução consiste
em eliminar 100% dos recalques devido à consolidação
primária e secundária, de tal modo que o recalque residual
esteja dentro dos limites aceitáveis de projeto. O recalque
residual para um determinado período de tempo, após a
construção, pode ser estimado como recalque secundário
remanescente, que ocorre durante o tempo necessário,
após tenha ocorrido o tempo equivalente à eliminação da
compressão secundária.
A figura 2 representa a curva de recalque de um solo car-
regado. Durante o carregamento o solo recalca até o ponto
1. Em seguida, após a retirada da carga, o solo atinge o
Figura 1 – Conceito de utilização da sobrecarga para compensar os assentamentos da consolidação primária e secundária
(Jimenez Salas J.A., Faraco C. et al, 1980). A sobrecarga é removida quando os assentamentos excede o recalque final pre-
visto com todo o carregamento permanente (aterro + pavimento + carga de serviço). De preferência não antes que todo o
excesso de poropressão seja eliminado.
ponto 2. Podemos ver que o recalque remanescente é
quase igual ao produzido pelo carregamento.
Figura 2 - Curva carre-
gamento-recalque de
um solo pré-carregado
por um aterro (Bielza A.
1999).
Na recarga, deste mesmo solo, com um carregamento
igual ao imposto anteriormente (ponto 3), o solo descreve
um comportamento similar a descarga, com sentido con-
trário. Podemos ver este comportamento na figura abaixo,
e também que na recarga os assentamentos são muito
pequenos.
Figura 3 - Curva carregamento-recalque após a retirada de um
carregamento e recarregado com a mesma carga (Bielza A.
1999).
Portanto, a finalidade da sobrecarga é préconsolidar o solo
mole aumentando sua resistência e diminuir os recalques,
quando este for recarregado.
Durante o processo de consolidação diminui-se o volume
de água, o índice de vazios e o coeficiente de permeabili-
dade, e por sua vez, se incrementa a resistência ao corte, o
módulo de compressibilidade e a resistência a penetração.
Problemas comuns enfrentados por especialistas
No entanto, após examinar alguns serviços de melhora-
mento de solos moles com aterro de sobrecarga, vemos que
na maioria dos casos, a técnica de sobrecarga não tem sido
aplicada com sucesso, não tendo êxito nos recalques pós-
construção. Em algumas obras realizadas, como aterros
rodoviários, os recalques permaneceram após sua con-
strução, exigindo manutenções regulares para comple-
mentar o pavimento e manter sua cota de projeto e, claro,
tal complementação gerou mais sobrecarga, acarretando
assentamentos mais graves. Geralmente a razão para
falta de eficácia do método não é o método em si, mas a
aplicação inadequada da técnica, causada pela falta de
compreensão dos mecanismos fundamentais relaciona-
dos ao método. Entre os erros comuns, mais cometidos
pelos projetistas na aplicação da técnica de sobrecarga,
veremos a seguir.
Falta ou baixa qualidade de investigações
e ensaios inadequados
Um completo programa, de investigações e ensaios, deve
ser elaborado com o intuito de se obter parâmetros rel-
evantes para utilização no projeto. Em particular, o perfil
estratigráfico do solo, que deve ser determinado com
a maior precisão possível, em conjunto com o histórico
geológico do local. As propriedades do solo mais impor-
tantes para engenharia são: vm´ (tensão pré-adensam-
ento (tensão máxima já sofrida pelo solo)), Cc e Cr ou
Cs (índices de compressão e recompressão), e o coefici-
ente de adensamento vertical Cv, o índice de compressão
secundária C e a resistência não drenada Su, juntamente
com a estimativa da relação entre a resistência Su e a
tensão efetiva antes da aplicação da sobrecarga. Estes
parâmetros geralmente variam com a profundidade no
perfil do solo e é importante para traçar um gráfico das
propriedades de acordo com a profundidade, fornecendo
uma imagem clara da variabilidade do solo sob o aterro
que será construído.
Cálculo impreciso da sobrecarga
ou a não remoção de sobrecarga
Esta é uma falha bastante comum. Deve-se ter em mente
que um dos parâmetros críticos do projeto é a taxa de
sobrecarga, ou seja, a razão entre o carregamento de
sobrecarga (Ps) com o carregamento final (Pf). O carrega-
mento de sobrecarga, Ps, representa a quantidade de carga
adicional que será removido no final do período de pré-
carregamento. Muitas vezes, o recalque que ocorre durante
o pré-carregamento não é levado em conta pelos projetis-
tas. Este recalque pode ser substancial e até mesmo pode
exceder a altura inicial da sobrecarga. Assim, é importante
que na estimativa dos valores de Ps e Pf, os recalques se-
jam levados em conta. Houveram casos em que, no final
do período de pré-carregamento, os recalques obtidos
levaram Ps ao nível de projeto,não havendo sobrecarga a
ser removida. Isto é equivalente a ter um valor de Ps = 0,
o que, certamente, faz com que o aterro equivalente não
tenha sido sobrecarregado. Deve haver uma quantidade
adequada de sobrecarga adicional para ser removida no
final do período de pré-carregamento para que a técnica
seja eficaz.
Falta de estabilidade durante a elevação do aterro
A rápida construção de um aterro sobre solo mole pode
fazer com que a base entre em colapso. A maioria dos
solos moles ganham rigidez quando o carregamento é
realizado de forma ordenada, acompanhando o excesso
de poropressão que se desenvolve devido à aplicação do
carregamento, isto é, com o aumento da tensão efetiva
no solo, diminui o índice de vazios. Pode ser necessária
a instalação de geogrelhas na base do aterro para ga-
rantir a estabilidade durante a construção total do aterro
(incluindo-se aí a sobrecarga) que excede a altura crítica
que o solo mole pode suportar por conta própria. Após a
construção do aterro, respeitando-se os limites de altura
crítica ou reforçando a base com geogrelhas, geralmente
permanecerá estável caso não haja cargas adicionais, já
que sua resistência ao cisalhamento aumenta ao longo do
tempo.
Recalques primário e secundário
Recalques secundários podem ser grandes e é possível
realizar um projeto de sobrecarga com pré-carregamento
para eliminar todo o recalque primário e grande parte do re-
calque secundário, mas muitos projetistas parecem preferir
ignorar recalques secundários. A compressão secundária
é complicada, requer que primeiro ocorra a consolida-
ção primária, sob um determinado carregamento, porém
a intensidade desta carga não aparecem nos cálculos. A
magnitude da compressão secundária depende do tempo
decorrido após a conclusão da consolidação primária,
o índice de vazios e espessura da camada de solo mole
remanescentes, mas não da intensidade de carga aplicada.
O caminho preferencial de drenagem durante a compressão
secundária também não aparece nos cálculos.
Remoção prematura da sobrecarga
Para um dado conjunto de condições, o prazo ótimo para
remoção da sobrecarga deve ser determinado com base no
desempenho do aterro pós-construção (velocidade de re-
calque). Com a remoção precoce da sobrecarga o solo não
consegue compensar os recalques primários e secundários
que ocorreriam sob o carregamento final.
Serviços de instrumentação, monitoramento e análises
inadequados durante a elevação do aterro
Na concepção e construção de taludes sobre solo moles,
utilizando a técnica de sobrecarga, é muito importante a
forma adequada e contínua de medir e interpretar os dados
relativo aos recalques, movimentos laterais e a poropressão
do solo sob o aterro. O objetivo é medir recalques e out-
ros movimentos no solo, de modo a avaliar a estabilidade
durante a elevação do aterro, para verificar os parâmetros
exigidos em projeto, avaliando a eficácia dos drenos ver-
ticais, ajustando as taxas de carregamento, auxiliando os
projetistas na determinação dos níveis de sobrecarga e da
hora mais adequada de sua remoção.
Conclusão
Os fundamentos e algumas armadilhas associadas ao mé-
todo de sobrecarga foram superficialmente expostos, já
que esta matéria, não teve o objetivo de se aprofundar
nos métodos efetivos de análises disponíveis, para projetar
sistemas de sobrecargas em solos moles, e sim, como uma
nota consultiva para profissionais já familiarizados com os
conceitos. Mas que não estão totalmente familiarizados
com os fundamentos associados ao método e que também
não estão por dentro de todas as armadilhas associadas
à técnica. Por esse motivo nenhuma fórmula ou passo-a-
passo foi exposto para aplicação da técnica.
References
1. JOHNSON, S.J. (1970). Precompression for improv-
ing foundation soils. J. Soil Mech. and Found. Engg.,
Amer. Soc. of Civ. Engrs.
2. CARRILLO N. (1942) “Simple two- and three-dimension-
al cases in the theory of consolidation of soils”. Journal
of Mathematical and Physics, Vol. 21 pp. 1–5.
3. MITCHELL K. (1981) “Soil Improvement – State of the Art
Report”. International Conference on Soil Mechanics
and Foundation Engineering, Estocolmo, pp. 509-559.
4. OTEO C. (2004) “Reflexiones sobre la aplicabilidad
de los diferentes sistemas de tratamiento de los sue-
los flojos y blandos bajo terraplenes”. Simposio sobre
Geotecnica Ambiental y Mejora del Terreno, pp. 297-
309
5. OTEO C. (2011) “Precarga y Drenes Verticales”. Master
en Mecánica de Suelos e Ingeniería Geotécnica, Módulo
10: Refuerzo y Mejora del Terreno. CEDEX
6. Ramli Mohamad (1992). Engineering the North-South
Expressway on soft ground. Keynote paper, Geotropika
’02. Univ. Teknologi Malaysia, Johor Bahru, Malaysia.
7. SAGASETA C. (2006) “Avances en el diseño de las
técnicas de mejora del terreno”. Jornadas Técnicas
SEMSIG - AETESS, pp. 13-26
8. SOPEÑA L. (1992) “Comportamiento de suelos blandos
españoles bajo terraplenes”. Laboratorio de Geotecnia,
CEDEX.
9. URIEL A. (1991) “Drenes Verticales”. Curso sobre Me-
jora y Refuerzo del Terreno, CEDEX.
