Índices Físicos

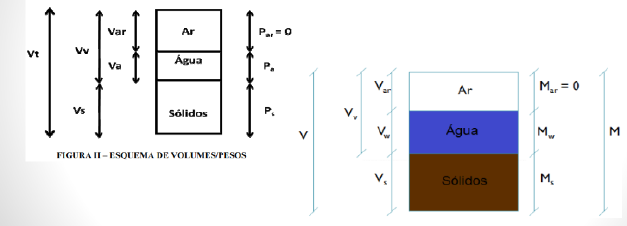

 O solo é composto por três fases:
• fase sólida
• fase líquida
• fase gasosa

O que são índices físicos?

As principais grandezas de um solo são:
Ps – peso das partículas sólidas;
Pa – peso da água; * o peso do ar é considerado desprezível.
Vs – volume das partículas sólidas;
Va – volume da água;
Var – volume do ar;
Vv - volume de vazios;
Teremos sempre:
Pt = Ps + Pa;
Vv = Va + Var;
 Vt = Vs + Va + Var = Vs + Vv;
As unidades mais usuais são:
Para o peso: g; kg; t.
Para o volume: cm3; dm3; m3.
 As três relações de volume mais utilizadas são:
• Índice de Vazios;
• Porosidade e;
• Grau de Saturação.


Índice de Vazios (e) não tem unidade
 É uma grandeza adimensional e, é definido como o volume dos vazios (Vv) dividido pelo volume
ocupado pelas partículas sólidas (Vs) de uma amostra de solo.

e = Vv / Vs

Os valores médios situam-se entre 0,5 e 1,5, em algumas argilas, o
índice de vazios pode atingir valores superiores a 3.
Solo Arenosos .e = 0,4 a 1,5
Solo Argilosos .e = 0,3 a 1,5
Solos orgânicos .e >1,5
Exemplo:
1.Suponha que em um solo 80% corresponda ao volume de sólidos, 15% ao volume de água e 5% ao
volume de ar. Calcule o índice de vazios deste solo.






 Porosidade (n)
É definida pela relação entre o volume de vazios e o volume total da amostra. A porosidade de um
solo varia entre 0 e 100% e os valores médios encontrados situam-se entre 30 e 70%.
 n = Vv /V x 100
n = e / (1 + e) x 100
Porosidade (%) Índice de vazios (e) Denominação
>50 >1 Muita alta
45-50 0,80- 1,00 alta
35-45 0,55-0,80 media
30-35 0,43-0,55 baixo
<30 0,43 Muito baixo

Os poros dos solos, que apesar de também serem chamados de volume de vazios, podem estar
preenchidos com água (quando solo está saturado), com ar (quando o solo está totalmente seco) ou
com ambos, que é a forma mais comum encontrada na natureza.
 Condições Normal Vv= Vw +Var
Solo Saturado Vv=Vw
Solo Seco Vv=Var
Grau de Saturação (S)
Representa a relação entre o volume de água e o volume de vazios.
O grau de Saturação de um solo varia de 0 a 100%.
 Solo Saturado = 100%
Solo completamente Seco = 0%
S = Vw / Vv x 100

Exemplo:
 1. Suponha que em um solo tenha 70% corresponda ao volume de sólidos, 20% ao volume de água
e 10% ao volume de ar. Calcule:
 a) e – Índice de Vazios do solo;



b) n – Porosidade do solo;




c) S – Grau de Saturação do solo.



Umidade (h%)

É a relação, expressa na forma percentual, entre o peso da água contidanum certo volume de solo e
o peso da parte sólida existente neste mesmovolume.

h% = Pa / Ps × 100

Ensaio no laboratório - Estufa:
T = 105ºC
Pa = P1 - P2
Ps = P2 - Ptara

Exemplos:
1. Um solo ao chegar no laboratório apresentou massa úmida de 133g. Para tirar a umidade, foi
colocado na estufa e após 24h apresentou massa seca de 112g. Qual o teor de umidade deste solo?







2. Uma amostra de solo úmido em cápsula de alumínio tem uma massa de 462g. Após a secagem em
estufa se obteve a massa seca da amostra igual a 364g. Determinar o teor de umidade do solo
considerando a massa da cápsula de 39g.








Aparelho Speedy:



Exemplo:

1.Se a amostra de solo úmido colocado no aparelho do Speedy foi de 10g,
e após reação com o carbureto apresentou pressão interna de 1,30kg/cm³,
qual seria o teor de umidade deste solo?







Método Expedito do Álcool
 Peso da cápsula;
Peso do material (50g);
Queima (3X);
Peso do material seco;
Cálculo da umidade.


Exemplo:
Em um laboratório uma amosta úmida de solo tinha 50g, a cápsula
90,57g. Após a terceira queimagem foi confirmado que a amostra, com
cápsula, pesava 134,15g. Qual o teor de umidade da amostra?








É grande a variação de umidade de um solo para outro, algumas argilas do México, por exemplo,
apresentam umidade da ordem de 400%.

Na natureza não existem solos com teor de umidade igual a zero!!!
Com relação ao Volume:
Peso Específico Natural
É a relação entre o peso do elemento e o volume total desse elemento.
A faixa de variação do peso específico natural dos solos encontra-se entre 17 e 21 kN/m3 em geral,
porém para casos muito específicos estes valores podem atingir valores próximos a 14 kN/m3
(argilas orgânicas moles).









Método do Frasco de Areia

Esse método pode ser realizado no campo e consiste em instalar na superfície do terreno uma
bandeja com abertura circular de 15cm de diâmetro. Através dessa abertura escava-se um buraco de
aproximadamente 15 de profundidade. O solo escavado é pesado e tem-se o valor de Pt (peso total
do solo). O volume do solo, Vt, é o volume do furo aberto no solo, com diâmetro e profundidade de
15cm.


Calcula-se o teor de umidade da amostra.

Enche-se esse furo com areia de densidade conhecida e, sabendo-se o peso da areia necessária para
enche-lo e a densidade da areia, calcula-se o volume ocupado pela areia que é o volume do furo.
Com o peso do solo e o volume ocupado por ele, tem-se o peso específico.
 Peso Específico Saturado (γsat)

Quando o solo encontra-se saturado, ou seja, com todos os seus vazios preenchidos pela água.

γsat = Psat / V

Já o peso específico submerso representa o peso específico efetivo do solo quando submerso. Este
índice é utilizado para cálculo das tensões efetivas no solo.

γsub = γn - γw

γsat = γsub - 1

Peso Específico dos Sólidos ou dos Grãos

É determinado dividindo-se o peso dos sólidos pelo volume ocupado por eles. A faixa de variação do
peso específico dos sólidos encontra-se entre 26 kN/m3 (areia) e 30 kN/m3 (argilas).





Peso Específico Seco

É a relação entre o peso dos sólidos e o volume total do solo. A faixa de variação do peso específico
aparente seco de um solo encontra-se entre 13 e 19 kN/m3 em geral.







Densidade dos Sólidos (ρs)

É a relação entre o peso específico dos grãos e o peso específico da água.



De maneira geral, pode-se afirmar que, quanto mais elevada for a densidade do solo, maior será sua
compactação e, menor sua porosidade total e, consequentemente, maiores serão as restrições para
o crescimento do sistema radicular.




Granulometria

É a distribuição, em termos percentuais, dos diversos tamanhos de grãos que o compõem.
Sua identificação é feita por meio da execução de ensaios laboratoriais denominados análise
granulométrica.

• Peneiramento Grosso – fração > 2,0mm;
• Peneiramento Fino – 2,0mm > fração > 0,075mm;
• Sedimentação – fração inferior a 0,075mm.

• O peneiramento é realizado através de uma série de peneiras com abertura de malha pela
qual o solo é peneirado;
• O peso do material que passou em relação ao peso total é a porcentagem em cada peneira;
• O peneiramento é limitado até a peneira de malha # 0,075mm;
• As partículas com diâmetros menores são determinados pelo processo de sedimentação.
• Na sedimentação o solo é colocado em uma proveta com solução dispersante e se mede a
velocidade de queda das partículas;
• É usado um densímetro para medir a variação de densidade do fluído com o tempo;
• Através da Lei de Stokes calculam-se os diâmetros das partículas:
 as partículasnum meio aquoso depositam-se com velocidades proporcionais aos seus diâmetros.





Ensaio de Sedimentação:
Do material que passa na peneira Nº 10 (2,00 mm) retira-se cerca de 70 g, no caso de solos argilosos
ou 120 gramas, no caso de solos arenosos e siltosos;
Coloca-se o material em um Becker, adicionando 125 cm3 da solução de hexametafosfato de sódio
com concentração de 45,7 g do sal para 1000 cm3 de solução;
Para não reverter em ortofosfato de sódio a solução de hexametafosfato de sódio deve ser
tamponada com carbonato de sódio até que a mesma atinja um ph entre 8 e 9 (outros defloculantes
podem ser usados no lugar do hexametafosfato de sódio);
Deixa-se em repouso por 12 horas, no mínimo. Após as 12 horas, transfere-se toda a mistura para o
copo do dispersor, removendo-se com água destilada;
 Submete-se a mistura à ação do dispersor, por aproximadamente 15 minutos, após isso, transfere-
se o material do dispersor para uma proveta graduada e junta-se água destilada até atingir a marca
de 1000 ml;
Tapa-se a boca da proveta com a palma da mão e com o auxílio da outra, agita-se, durante 1 minuto,
de tal forma que a boca da proveta passe de cima para baixo e vice-versa;
 Imediatamente após a agitação, coloca-se a proveta sobre uma bancada, dispara-se o cronômetro e
anota-se à hora exata do início da sedimentação;
Mergulha-se o densímetro na proveta, fazem-se as leituras correspondentes aos tempos de 30
segundos, 1 minuto e 2 minutos, retira-se o densímetro e mede-se a temperatura da suspensão;
Fazem-se as leituras subsequentes de 4, 8, 15, 30 minutos e 1, 2, 4, 8 e 24 horas (anotando-se as
temperaturas).
 - ->Tem-se o cuidado de retirar o densímetro da proveta de água e colocar na dispersão cerca de 20
segundos antes de cada leitura, de modo que estas sejam feitas com o densímetro estável na
dispersão.

Porcentagem do material em suspensão:
Ensaio de Peneiramento (grosso e fino):


Definições importantes:
• Porcentagem passante: percentual do peso de solo que passou em cada peneira analisada
(sempre em relação ao peso seco total da amostra de solo);
• Porcentagem retida: percentual do peso de solo retido em uma peneira analisada (sempre
em relação ao peso seco total da amostra de solo);
• Porcentagem acumulada: somatório dos percentuais retidos nas peneiras superiores com o
percentual retido na peneira em análise;
• Diâmetro efetivo (D10): ponto característico da curva granulométrica utilizado como
referência da finura do solo (diâmetro da partícula do solo que corresponde ao ponto de
10% na porcentagem passante);
• Diâmetro máximo (Dmax): Corresponde ao número da peneira da série normal na qual a
porcentagem acumulada é inferior ou igual a 5%, desde que essa porcentagem seja superior
a 5% na peneira imediatamente abaixo.
• Coeficiente de uniformidade (Cu): razão entre os diâmetros correspondentes a 60% e 10%,
tomados na curva granulométrica. Esta relação indica, na realidade, falta de uniformidade,
pois, quanto mais uniforme o material, mais seu valor diminui:
Cu ≤ 5 = solo uniforme
 5 < Cu ≤ 15 = solo de uniformidade média
 Cu > 15 = solo desuniforme
• Coeficiente de curvatura (Cc): fornece a ideia do formato da curva permitindo detectar
descontinuidades no conjunto.

1 < Cc < 3 = solo bem graduado
 Cc < 1 ou Cc > 3 = solo mal graduado





Considera-se que um pedregulho é bem graduado quando seu coeficiente de uniformidade é
superior a 4, e que uma areia é bem graduada quando seu coeficiente é superior a 6. Além disto, é
necessário que o coeficiente de curvatura, CC, esteja entre 1 e 3.
