FABRICAÇÃO DE UM QUADRO DE BICICLETA

PROCESSOS DE FABRICAÇÃO MECÂNICA I

Fernanda de A. Nascimento Silva, fer_nanda_silva@yahoo.com.br
Francisca Moreira da Silva, Leeny-05@hotmail.com
Isaque Duarte Mendonça, Isaque.dmendonca@bct.ect.ufrn.br
Ilanna Karoline de Andrade Cândido, ilanna_candido@hotmail.com
Raysa Cristiano P. Pereira, ysa.crist@hotmail.com

Resumo: Este trabalho tem por objetivo exemplificar o processo de fabricação de um quadro de bicicleta, citando as
etapas desde a seleção do material, neste caso ligas de alumínio, extrusão, usinagem, soldagem e acabamento,
enfatizando o processo de soldagem utilizado neste caso solda TIG. Para as suas aplicações o perfil deve ter as
propriedades mecânicas adequadas que são definidas nas etapas de processamento. Nessa etapa é também definido o
formato final da peça que será comercializada. Serão abordadas também características da peça e das etapas da
conformação mecânica, desde o pré-processamento até o pós-processamento.

Palavras-Chave: solda TIG, quadro, Processo de Fabricação, Perfis, Ligas de Alumínio.

1. INTRODUÇÃO:
Na construção de uma bicicleta existem muitos pequenos detalhes, é o que fazem duas bicicletas de marcas
distintas construídas a partir do mesmo conjunto de tubos, possuírem comportamentos distintos. Estas diferenças são
conhecidas como “alma da bicicleta”. Os italianos são mestres clássicos na arte de dar alma às bicicletas,
principalmente às de competição de estrada. Nos dias atuais são aplicadas diversas tecnologias na fabricação de
bicicletas que é muito difícil assimilarem toda a evolução do produto.
O principal componente na construção de uma bicicleta é o que se chama de “Alma”, ou quadro ele é formado por
tubos ele é destinado a receber a montagem das principais peças da bicicleta. O quadro é construído a partir de perfis
extrudados já cortados e curvados conforme o projeto. Os materiais mais comuns destes tubos, são o aço carbono, aço
cromo-molibdênio e alumínio, eles são montados em um gabarito e soldados. Atualmente os grandes fabricantes
utilizam solda TIG com atmosfera controlada e podendo esta operação ser automatizada ou manual.

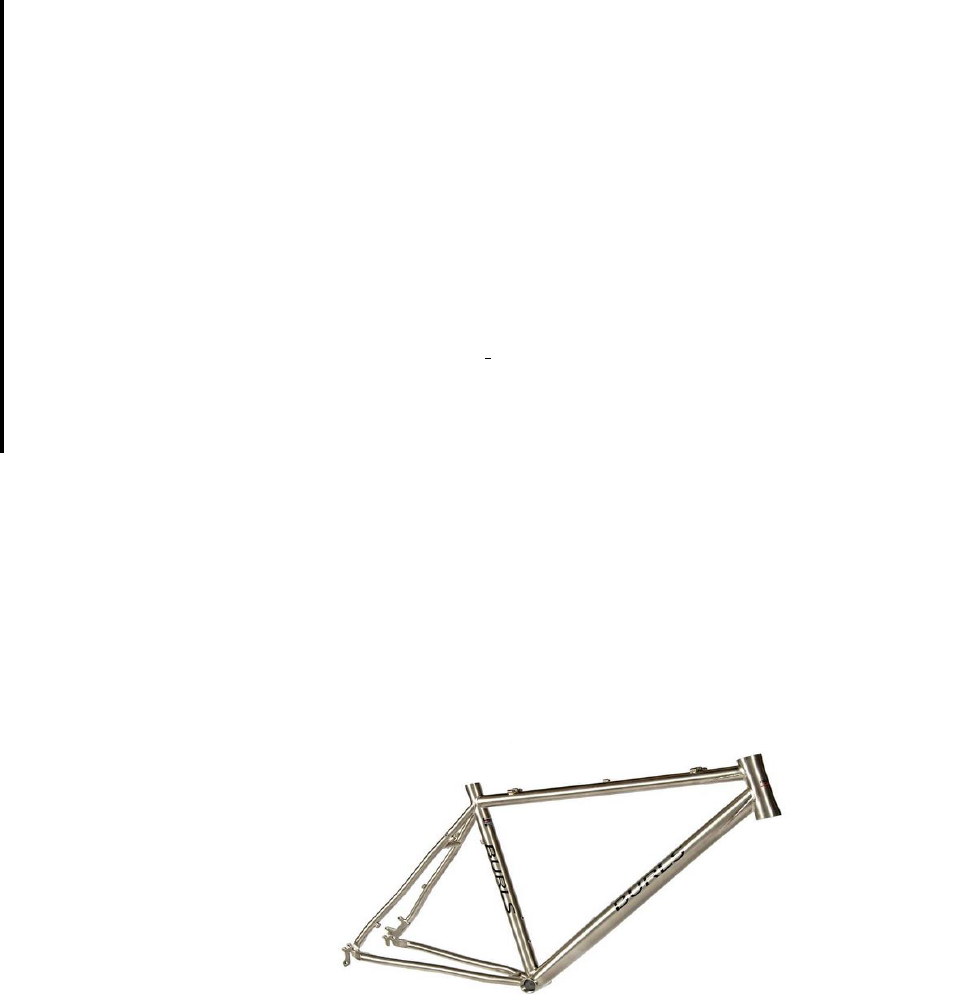

Figura 1. Quadro de Bicicleta
Fonte: [10]

O processo de soldagem TIG é um processo de soldagem a arco elétrico que utiliza um arco entre um eletrodo não
consumível de tungstênio, com gás inerte, e a poça de soldagem. A sigla TIG corresponde às iniciais das palavras
inglesas "Tungsten Inert Gas”. neste processo de soldagem TIG, pode-se utilizar metal de adição ou não (solda
autógena), e seu grande desenvolvimento deu-se devido à necessidade de uniões de peças que requeiram altíssima
qualidade na solda, empregado na soldagem de metais altamente sensíveis a oxidação, como o alumínio. As maiores
vantagens do processo TIG são estabilidade e concentração do arco elétrico, o que significa poder utilizá-lo em todas as
posições de soldagem e tipos de junta, além do bom aspecto do cordão de solda, isso que dizer acabamento suave e liso.
Este método também pode se caracterizar pela ausência de respingos e escórias, o que evita trabalhos posteriores de
limpeza, e por sua aplicabilidade em espessuras mais finas.

2. PEÇA: CARACTERÍSTICAS
O quadro é a coluna vertebral da bicicleta, onde se fixam todas as outras partes. Caracteriza-se pelo seu peso que
deve ser leve e, ao mesmo tempo, rígido. Suas qualidades mecânicas dependem dos materiais de que é feito e das
tecnologias de fabricação utilizadas. O quadro determina o tamanho da bicicleta, a forma e suportar todos os acessórios.
Do quadro depende também grande parte do rendimento do conjunto [1], [2].
Ele representa cerca de um quarto do peso da bicicleta. O quadro ideal deve ser leve, porém o peso do quadro passa
a ser favorável nas descidas aumentando a estabilidade da bicicleta. Já em pistas de velocidade, o que favorece é a sua
rigidez, proporcionando um melhor comportamento da máquina. “O ciclista que desce uma encosta ‘sente’ melhor uma
bicicleta um pouco mais pesada do que uma bicicleta demasiado leve” [1].
O quadro compõe-se de três tubos unidos entre eles pelos extremos por meio de solda simples ou com cachimbos
soldados, como pode ser visto na Figura 2:



 Figura 2. Partes do quadro
 Fonte: [2]


2.1. Descrição do sistema ao qual pertence

De acordo com a Tabela 2, bem como visualizando a Figura 2, podemos perceber como as outras peças que
compõem a bicicleta estão ligadas ao quadro:


Figura 3. Indicação das partes da bicicleta
Fonte: [4]




A geometria do quadro de bicicleta é o que define a finalidade e o comportamento que a bicicleta terá. Essa
geometria é o resultado da associação das medidas dos comprimentos dos tubos e ângulos do quadro da bicicleta. De
maneira mais detalhada e sofisticada, é necessário incluir todas as variáveis de espessura e desenho dos tubos que serão
utilizados na construção da bicicleta.

Tabela 2. Nome das partes da bicicleta
Fonte: [4]
1 Selim
2 Canote de selim
3 Guidão
4 Mesa
5 Manetas de freio
6 Cabos de aço
7 Freio dianteiro
8 Pneu
9 Roda dianteira
10 Garfo
11 Pedal
12 Pedivela e engrenagem
13 Corrente
14 Roda livre e engrenagem
15 Freio traseiro
 16 Quadro
Tabela 1. Composição do quadro
Fonte: [3]
1- Tubo de selim;
2- Tubo horizontal;
3- Tubo oblíquo;

Compreende também:
4- O jogo da transmissão central;
5- O jogo de direção;
6- O garfo posterior;
7- O garfo anterior.


Figura 4. Denominação das medidas do quadro
Fonte: [4]













































Tabela 3. Denominação das medidas do quadro
 Fonte: [4]
 Medida Finalidade

st = seat tube
(tudo de selim)
É usada como base para definir o tamanho da bicicleta para o ciclista
e é geralmente a medida do tamanho nominal da bicicleta. Essa
medida tem início nesse tubo até o centro do tubo onde se encaixa a
pedivela da bicicleta (eixo do movimento central da bicicleta).

tt = top tube
(tubo superior)
É o comprimento do tubo superior do quadro, bastante importante e
usada como base para definir o tamanho da bicicleta para o ciclista.
Essa medida de comprimento é tomada do centro do tubo dianteiro ao
centro do tubo de selim, em linha reta paralela ao chão.
 ht = head tube
(tubo dianteiro)
É o comprimento do tubo dianteiro do quadro, tomada do inicio ao
final do tubo (onde se encaixa o garfo da bicicleta).
hta = head tube angle
(ângulo do tudo
dianteiro)
Essa medida é responsável por influenciar o equilíbrio dinâmico da
bicicleta.
sta = seat tube angle
(ângulo do tubo de selim)
Geralmente, a variação desse ângulo serve para mudar a postura e o
conjunto muscular que o ciclista usará quando estiver pedalando.


rc = chainstay
(tubo inferior traseiro)
O rc mais longo gera maior torção traseira da bicicleta, mais conforto
ao pedalar devido à absorção de impactos, no entanto, a bicicleta
torna-se mais lenta.

O rc mais curto gera menor absorção de impactos na traseira da
bicicleta, um desempenho melhor em subidas e sprints, além de fazer
com que a bicicleta fique mais agressiva.
so = standover
(altura do tubosuperior)
É a medida do chão até o ponto do tubo superior onde o ciclista, com
os pés no chão, mantém a bicicleta entre as pernas. Essa é uma das
mais importantes medidas da bicicleta.



d = distância entre eixos

A medida mais longa é ideal para iniciantes. A bicicleta tem reações
mais lentas e previsíveis, são mais confortáveis por absorver melhor
os impactos do solo e proporcionam maior estabilidade ao ciclista.

A medida curta é ideal para profissionais. Quanto mais curta for a
bicicleta, mais rápidas serão suas reações tanto direcionais como nas
respostas à força do ciclista.
2.1.1 Geometria da bicicleta

2.1.1.1 Rodagem do pneu

Qualquer que seja a rodagem da bicicleta, quanto mais leve a roda, melhor será a qualidade desejada. E embora
diminuir o peso custe caro, vale a pena pagar por isso até determinado ponto.
 Na tabela 4 a seguir, pode ser visto algumas diferenças com relação ao diâmetro da roda:


Tabela 4. Diâmetro da roda
Fonte: [5]
Quanto maior o diâmetro da roda Quanto menor o diâmetro da roda
 mais fácil passar por um obstáculo  mais dificuldade para passar obstáculos
 absorve melhor os impactos  absorve pior os impactos
 estrutura mais frágil  estrutura mais forte
 mais lenta nas mudanças de direção  mais rápida nas mudanças de direção
 pesa mais  acelera com mais rapidez
 acelera com menos rapidez


2.1.1.2 Guidão

A altura do guidão é de extrema importância. A correta posição aerodinâmica e a posição confortável do tronco
nem sempre andam lado a lado, por isso é necessário conciliar adequadamente a disciplina em que o ciclista está
engajado e a velocidade que ele desenvolve, pois isso decidirá sua posição correspondente [4].
O guidão muito largo, maior que a largura dos ombros do ciclista, acarreta alguns problemas, como:
 Aumentam a área da superfície frontal do ciclista e leva à perda de vantagem aerodinâmica;
 Pode provocar dores nos ombros e/ou pescoço em passeios mais longos ou corridas;
 Contrariamente a crença comum, guidão muito largo não resulta em mais entrada de oxigênio;
 Muitas vezes leva a uma pilotagem mais nervosa que um guidão curto e consequentemente, à perda de
conforto.


Figura 5. Exemplos de guidão
Fonte: [4]

2.1.1.3 Mesa ou Avanço

As diferentes medidas de comprimento e ângulo de mesas existentes permitem “afinar” o ajuste do ciclista na
bicicleta. Por exemplo, uma mesa longa, com ângulo próximo a 0º projeto o corpo do ciclista mais à frente e mais para
baixo, melhorando a aerodinâmica. Uma mesa mais curta, com ângulo em torno de 30º permite o uso da bicicleta com o
tronco mais ereto. A medida da mesa é feita do centro do diâmetro onde se encaixa o guidão (a) até o centro do
diâmetro onde se encaixa o garfo da bicicleta (b).


 Figura 6. Mesa (ampliação) Figura 7. Mesa
 Fonte: [4] Fonte: [4]

2.1.1.4 Selim

 Há uma forma de selim para cada corpo. Não é o formato do selim que dá mais conforto, mas como ele acomoda
os ísquios e a musculatura das nádegas. Homens e mulheres têm ossatura de bacia e nádegas diferentes, portanto
precisam de selins específicos. Isto não descarta que um selim masculino não funcione bem para uma mulher ou vice
versa. Selins mais largos são mais apropriados para pequenos percursos e pouco tempo de pedal, mas são
desconfortáveis para um pedalar mais agressivo e muito tempo sobre a bicicleta [4].
Na tabela 5 a seguir, podemos ver alguns tipos de selins e seus respectivos usos:


Tabela 5: Usos do selim
Fonte: [4]
Selim largo
Indicado para ambientes urbanos;
Distâncias curtas;
Pouco tempo sentado;
Ruas pavimentadas.
Selim muito largo
Indicado para mulheres, gordos e pessoas com bacia larga;
Distâncias curtas;
Pouco tempo sentado.
Selim médio
Indicado para mulheres e pessoas com bacia larga;
Distâncias médias.
Selim fino Indicado para condução esportiva.


2.1.1.5 Pedivela

O comprimento da pedivela é mensurado a partir do centro do local de encaixe do eixo do pedal até o centro do
eixo do movimento central da bicicleta [4].

 Existem no mercado pedivelas de várias medidas. A escolha da pedivela correta dependerá do comprimento da
perna do ciclista e da modalidade de esporte envolvido:


 Nas pedivelas para ciclismo (speed) as medidas encontradas são: 165, 167.5, 170, 172.5, 175, 177.5 ou 180
mm;
 Na maioria das Mountain Bikes as medidas são 170 ou 175 mm.



 Figura 8. Pedivela Figura 9. Pedivela ampliado
 Fonte: [4] Fonte: [4]

A Tabela 6 a seguir, sugere a escolha da pedivela mais adequada, lembrando que a melhor escolha será sempre a
busca de ajuda profissional:


Tabela 6. Escolha mais adequada para pedivela
Fonte: [4]
medida do cavalo (entre pernas) Pedivela de corrida (speed) Pedivela de Mountain Bike
centímetros (cm) milímetros (mm) milímetros (mm)
menor que 74 165 ou 167,5 170
74 a 81 170 175
82 a 86 172,2 175
maior que 86 175 180


2.2. Esforços mecânicos sofridos

O quadro de bicicleta deve apresentar maior rigidez juntos às uniões, pois é onde ocorrem as solicitações mecânicas
mais importantes. O centro da transmissão sofre, em particular, esforços consideráveis, sobretudo quando o ciclista se
levanta do selim. Apesar dos enormes progressos realizados nos quadros colados de alumínio, infelizmente esse
material ainda não é tão rígido na zona de transmissão central [6].
A Figura abaixo ilustra formas gráficas simplificadas dos tipos de esforços mais comuns a que são submetidos
os elementos construtivos do quadro de bicicleta:



Fi

Figura 10. Esforços mecânicos sofridos no quadro
Fonte: [6]

(a) Tração: a força atuante tende a provocar um alongamento do elemento na direção da mesma. Esse esforço pode ocorrer quando o
ciclista está sentado no selim, com isso o peso é distribuído ao quadro sob a forma de tração e compressão.
(b) Compressão: a força atuante tende a produzir uma redução de tamanho do elemento na direção da
mesma. Esse esforço pode ocorrer no tubo vertical do quadro e é mais crítico quando o ciclista está sentado no selim.
(c) Flambagem: é um esforço de compressão em uma barra de seção transversal pequena em relação ao comprimento, que tende a
produzir uma curvatura na barra. Esse esforço pode ocorrer no tubo vertical do quadro, embora seja pouco provável.
(d) Cisalhamento: forças atuantes tendem a produzir um efeito de corte, isto é, um deslocamento linear entre seções
transversais. Esse esforço pode ocorrer no pedal, que está diretamente acoplado no quadro e é mais crítico quando o
ciclista fica em “pé”, se apoiando apenas nos pedais.

2.3. Material do Quadro

Segundo GALSKIN (1988) e PORTE (1996), entre as qualidades e os sistemas distintos de fabricação, existe uma
ampla gama de materiais, ainda que quase sempre estes estejam de acordo com a relação peso/preço, ou seja, quanto
mais leve mais caro. [7]

A Tabela 7 a seguir, mostra alguns dos materiais mais empregados na fabricação do quadro de bicicleta:

Tabela 7. Possíveis materiais utilizados na fabricação do quadro
Fonte: [3]
Material Custo Peso Conserto Oxidação Impactos Resistência
Aço
É o material
mais barato
Alto Fácil
Está
vulnerável
Boa
absorção
Alta

High tensil
Preço baixo Médio Fácil
Está
vulnerável
Boa
absorção
Baixa
Cromomolibdênio
preço
médio/alto
Baixo fácil
Menos
vulnerável
ótima
absorção
Média
Alumínio Preço baixo Médio difícil
Pouco
vulnerável
 Média
Titânio
preço elevado,
muito caro
Baixo difícil Não oxida
Boa
absorção
Alta
Fibra de
carbono
Preço alto Baixo
Não há
conserto
Não oxida
Depende do
projeto
Alta
Compostos
(liga de
materiais)
preço alto Baixo
depende da
liga
Pouco
vulnerável
Boa
absorção
Alta


No entanto, o alumínio tem sido um material bastante empregado na fabricação de quadros atualmente, sendo
responsável por uma grande parcela de bicicletas que são vendidas, devido ao seu custo benefício.
O alumínio é comumente conhecido por ter uma boa resistência mecânica e à corrosão, boa conformabilidade,
média usinabilidade, bem como apresenta um ótimo polimento e tem uma dureza na faixa de 100 a 120 HB.
O alumínio é três vezes menos denso e três vezes menos resistente do que o aço. Por isso, embora o alumínio
seja mais fraco, um quadro desse material pode ter o mesmo peso que um de aço. Melhor ainda, como a rigidez do
quadro é mais determinante do que a sua resistência, é possível fazer um quadro de alumínio bem mais leve, desde que
se usem tubos de maior diâmetro. O único problema é que alumínio é muito mais susceptível à fadiga, logo precisa ser
superdimensionado. Por isso, no final das contas, o peso acaba não sendo a característica mais importante para a escolha
do alumínio. Outros fatores, como conformabilidade, resistência à corrosão e moda, acabam sendo mais determinantes.
As ligas mais comuns são SAE 6061 e 7005. No entanto, o alumínio também pode ser combinado com o aço,
utilizando-o para o triângulo principal, além do cromo-molibdênio, para o garfo dianteiro e o triângulo traseiro,
permitindo uma maior eficácia da força na roda traseira. Em geral o alumínio é soldado com solda TIG, carecendo de
certa habilidade do soldador ou então de automatização. A grande vantagem do alumínio é que oxida bem menos que o
aço.


2.4. Montagem do quadro

 A montagem do quadro de bicicleta tendo o alumínio como material pode ser feita manualmente através da
soldagem TIG.
Inicialmente as barras de alumínio com 6 (seis) metros de comprimento são cortadas em pequenos pedaços de
acordo com o modelo de cada bicicleta. Em seguida as barras são levadas para o setor de conformação, onde as prensas
fazem os cortes para os encaixes e, posteriormente, os tubos seguem para o setor de soldagem [8].
No setor de soldagem, os tubos são unidos uns aos outros seguindo um passo a passo, uma vez que os tubos
não podem ser unidos aleatoriamente. Na figura abaixo os tubos estão numerados para entender melhor a sequência da
soldagem [9].


Figura 11. Sequência de soldagem
Fonte: [2]

A sequência de soldagem é:

4  1  3  5  2  6

 Após a soldagem, a peça é resfriada na água e posteriormente seguem no transportador para o acabamento
superficial.

3. PROCESSOS DE FABRICAÇÃO UTILIZADOS

O fluxograma de produção de uma bicicleta envolve diversas fases relacionadas aos seus diversos componentes de
montagem. [4]



Figura 12. As principais partes de uma bicicleta
Fonte: [21]

Para a produção do Quadro da Bicicleta, ou alma da bicicleta, objeto de estudo neste trabalho, o fabricante
geralmente encomenda os diversos componentes que serão trabalhados e unidos para a formação do quadro. Esses
componentes são os tubos, que passam pelo processo de conformação mecânica “extrusão”, mas também podem chegar
à fábrica já cortados e curvados. Existem diversas ligas usadas na produção dos tubos e sua escolha varia de acordo com
a necessidade do usuário (peso do conjunto, resistência mecânica, resistência à corrosão, etc.) e o custo.
Para a análise, neste trabalho foram escolhidos quadros produzidos com liga de alumínio 6061 (tratada
termicamente), que possuem maior resistência à corrosão, resultam em um produto mais leve, porém com menor
resistência mecânica que as outras ligas utilizadas, como o aço ou o titânio.
Os tubos encomendados passam por tratamentos térmicos escolhidos, visando ceder maior resistência ao material ou
outras características necessárias a cada tipo de quadro produzido; são montados em um gabarito e soldados. Para
quadros produzidos com liga de alumínio, geralmente as soldas feitas são do tipo TIG (Tungsten Inert Gas), que
oferece uma atmosfera de proteção gasosa ao processo. Atualmente, nas grandes linhas de produção, esse tipo de solda
pode ser realizado roboticamente, e em alguns casos de forma manual, exigindo grande habilidade do operador e
acarretando em um maior tempo de produção, mas para as pequenas fábricas esse processo é todo manual.
Após o quadro e garfo soldados, são inseridos os pinos de ancoragem dos freios e outros acessórios [4].

3.1. Pré-processamento: Da obtenção do alumínio à extrusão

“O alumínio, por suas excelentes propriedades físico-químicas – entre as quais se destacam o baixo peso específico,
a resistência à corrosão, a alta condutibilidade térmica e elétrica e a infinita reciclagem – apresenta uma ampla
variedade de utilização, que o torna o metal não-ferroso mais consumido no mundo [11].
Segundo a ABAL, o alumínio é obtido através de uma sequência de processos para tornar-se um dos mais versáteis
materiais utilizados na indústria. Esses processos se iniciam pela mineração da bauxita, que contém óxido de alumínio
em sua composição, mineral abundante no Brasil. Ao ser enviada à refinaria, e após diversos processos, extrai-se da
bauxita a alumina que, por sua vez, passa pelo processo de eletrólise (Redução), obtendo-se o alumínio.
Existem principalmente dois grupos de ligas de alumínio, as ligas trabalháveis e as ligas de fundição. A liga de
alumínio utilizada nessa pesquisa é a 6061 (classificação obedecendo à norma ABNT NBR 6834) e pertence ao
primeiro grupo. São ligas com adição de magnésio e silício (ligas Al-Mg-Si), que tornam o material mais suscetível a
tratamentos térmicos, com elevada resistência a corrosão, porém com perdas na “trabalhabilidade” [11].
Para fornecer ao material as propriedades mecânicas características do produto final desejado, as ligas passam pelo
processo de têmpera que, no caso da liga utilizada, visa a obtenção de maior resistência mecânica. A têmpera aplicável
à liga 6061 é a T6, caracterizada por tratamentos térmicos de solubilização e envelhecimento artificial.
No processo de solubilização, deseja-se que todos os elementos da liga se dissolvam dentro da matriz de alumínio
que permanece sólida, para isso é necessário que o tratamento ocorra em elevadas temperaturas, mas que sejam abaixo
da temperatura de fusão do alumínio (~660°C). No caso da liga Al-Mg-Si a temperatura de solubilização varia ao redor
de 500°C. Em seguida a peça sofre um rápido resfriamento (normalmente em água) para evitar precipitados e manter a
estrutura obtida. Deve-se tomar cuidado com a atmosfera onde ocorrer o processo, o tempo de aquecimento e o
crescimento de grãos. No processo de envelhecimento artificial, a liga permanece longo tempo a temperaturas pouco
elevadas (150~175°C), proporcionando a formação de finos precipitados endurecedores, que consequentemente
endurecem a liga.
Segundo a ABAL, a liga pode ser trabalhada a frio para, posteriormente, sofrer o tratamento térmico, porém,
quando possível, a conformação deve ocorrer imediatamente após a solubilização e antes do envelhecimento. No caso
de perfis extrudados, são necessários fornos com circulação de ar forçado, fornecendo à peça um aquecimento
homogêneo.
No processo de conformação por extrusão o alumínio é forçado através deuma matriz. Dependendo da ductilidade
do material esse processo pode ser realizado a frio ou a quente, que no caso da liga Al-Mg-Si ocorre entre 550°C e
590°C.
Após as fases mencionadas, e a preparação dos perfis extrudados, eles podem ser soldados [15].

3.2. Processo de fabricação: Usinagem

Após a obtenção dos perfis extrudados, para a formação de um quadro, os tubos são submetidos a um processo de
usinagem onde são cortados e conformados, com o objetivo de adquirirem o tamanho e formato para a confecção dos
encaixes, seguindo o posicionamento de cada tubo na estrutura do quadro e de acordo com os ângulos desejados. Além
da pré-conformação das partes dos quadros, é importante os tubos passarem por uma fase de lixamento para a retirada
de rebarbas, garantindo um perfeito assentamento entre as juntas do tubo, deve ainda fazer um furo na superfície para
permitir a saída dos gases provenientes do processo de soldagem, além de uma limpeza nas superfícies e conexões do
tubo para eliminar impurezas que possam contaminar a solda. [23]

3.2.1. O processo de soldagem TIG

Após de usinagem os perfis de alumínio (6061) usados na fabricação dos quadros de bicicletas são unidos, esta
união se da através do processo de solda TIG. Este processo envolve muitos fatores, mas antes desse processo ocorrer, é
importante analisar todos os problemas e defeitos que podem acontecer ao se soldar alumínio [19]:

 Nem todas as ligas de alumínio são soldáveis: Além da soldabilidade, também é necessário que sejam
tratáveis termicamente, para o alívio de tensões causadas no processo de solda. A liga 6061 possui tais
características necessárias;
 Enfraquecimento associado à solda: O alumínio possui grande condutividade térmica, por esse motivo as
regiões termicamente afetadas pela solda são ampliadas;
 Inclusões porosas: Por causa do rápido esfriamento do alumínio, quando bolhas de gás ficam presas na bolsa
de solda, dificilmente elas conseguem sair antes da solidificação do metal;
 Esfriamento não homogêneo: Um dos grandes riscos na hora de soldar é que uma região esfrie mais
rapidamente que outras, pois causaria aumento de tensões internas, logo se deve ter um ambiente controlado,
sem grandes correntes de ar ou outros fatores que interfiram na homogeneidade do esfriamento.

A soldagem aplicada a tubos da liga 6061 é a TIG, abreviação para “Tungsten Inert Gas”, nome que faz referência
ao eletrodo de Tungstênio e ao Gás Inerte utilizado. O processo de união (soldagem) é estabelecido através calor
liberado pelo arco elétrico, produzido por um eletrodo não-consumível de tungstênio e, em alguns casos, pelo acréscimo
do metal de adição. Enquanto o arco elétrico produz a poça de fusão, a tocha (bocal onde é instalado o eletrodo não-
consumível) é responsável por liberar uma proteção contra a contaminação da atmosfera, ou seja, o gás inerte. O gás de
proteção utilizado pode ser o Argônio ou Hélio (ou a mistura dos dois) [12].
A solda TIG é conhecida por exigir muita habilidade do operador, por durante o processo diversos fatores devem
ser realizados e analisados, por exemplo: deve-se tomar cuidar cuidado para não encostar o eletrodo de tungstênio na
peça e, ainda, manter um pequeno arco elétrico; deve-se evitar manter a tocha muito tempo em uma determinada parte
da peça, pois dependendo de sua espessura, podem ser causados furos. O operador deve se manter atento também ao
eletrodo de tungstênio, que apesar de não-consumível se desgasta durante o uso.


Figura 13. Soldagem TIG.
Fonte: [13]


3.2.2 Etapas do processo de soldagem.

Ao se iniciar um processo de soldagem é necessário seguir determinadas etapas para se garantir um bom produto
final. Assim, cada tipo de solda tem suas etapas características. No caso da solda TIG é necessário seguir-se o seguinte
passo-a-passo [12]:

 Preparo da superfície: Toda superfície de solda deve estar limpa, livre de particulados, graxas, óxidos, etc.
Realiza-se lixamentos, escovamentos, decapagens, e outros processos que garantam uma superfície limpa.
 Abertura do gás (pré purga): A abertura prévia do gás garante que outros gases que estejam na mangueira e
na tocha sejam expulsos antes do início da solda, exemplo o ar atm.
 Formação da cortina protetora: Preparo da cortina antes da abertura do arco.
 Abertura do arco: Feita com o auxílio de um ignitor de alta frequência.
 Formação da poça de fusão
 Adição do metal na poça de fusão: no caso do alumínio, nem sempre esta fase é necessária.
 Ao final, extinção do arco: interrupção da corrente elétrica.
 Pós-vazão de gás inerte: Contínua formação da cortina protetora dobre a poça de fusão final, até que esta
se solidifique. Proteção da poça.
 Fechamento do fluxo de gás.

Após a finalização do processo de soldagem, a peça passa por um processo de acabamento da solda, melhorando
seu aspecto visual [12].

3.3. Pós-processamento

3.3.1. Tratamento térmico

O conjunto de peças de alumínio soldado geralmente passa por um tratamento térmico posterior, para aumentar a
resistência da peça e evitar a fragilidade próxima às regiões de solda.
Os tratamentos térmicos têm como principal finalidade a modificações nas propriedades dos materiais pela
alteração do tipo e proporção das fases presentes, pela variação da morfologia dos microconstituintes ou pela variação
da concentração e distribuição de defeitos cristalinos. Segundo Pieske (1988), uma grande variedade de ligas é
suscetível de ter suas propriedades aprimoradas por meio de tratamentos térmicos, que tem como finalidade remover ou
reduzir segregações e controlar algumas características do material, no entanto o tipo de tratamento a ser aplicado
depende das propriedades na peça finalizada. Em ligas de alumínio é frequente a aplicação de dois tipos de tratamento
térmico a solubilização e a precipitação.
A solubilização é um tratamento térmico, cíclico, preliminar que tem como objetivo dissolver totalmente as fases
microscópicas, é realizado pelo aquecimento de uma liga a uma temperatura elevada e em seguida resfriado
rapidamente para que seja mantida a estrutura monofásica supersaturada.
A Precipitação Consiste na precipitação de outra fase, na forma de partículas extremamente pequenas e
uniformemente distribuídas, onde esta nova fase enrijece a liga, após a precipitação o material terá adquirido máxima
dureza e resistência. Podendo este processo ser natural ou artificial [20].


Figura 14. Gráfico Tempo X temperatura
Fonte: [24]

3.3.2. Pintura

Após tratamento térmico para finalizar, a alma passa pelo processo de pintura, que pode ser precedido pela
aplicação de anti-corrosivos ou anti-oxidantes, e em seguida ser realizada a pintura eletrostática (geralmente utilizada
pelos grandes fabricantes) [4].
Geralmente as peças são submetidas a um banho de fosfato, o qual é uma película que protege da corrosão. A tinta
em pó é aplicada e em seguida ela é curada sob a ação do calor para endurecer. Após a pintura, são fixados nos quadros
os adesivos que dão um toque especial às bicicletas [8].

3.4. Especificação de máquina e ferramenta

Para a união dos perfis extrudados são necessários vários equipamentos, sejam de auxílio à solda, ou os próprios
equipamentos de solda, que tornarão a montagem do quadro de bicicleta possível. São eles:

Tabela 8. Tipos e especificações de máquinas e ferramentas
Fonte:
Máquina/
Ferramenta
Imagens Especificação

Fonte de
Energia

Fonte: [14]


Cilindro de gás
inerte


Cabos
condutores de
energia


Tocha
Tem função de suportar
o eletrodo de tungstênio
e conduzir o gásprotetor.

Metal de adição


Grampo


Alimentação de
água

Durante a soldagem a
tocha deve ser resfriada.
É utilizada água para
correntes acima de 150
A.

Gabarito de
soldagem

Fonte: [16]

 A geometria de uma
bicicleta muda muito
dependendo do modo e
ambiente em que será
usada, por esse motivo,
gabaritos de soldagem
para bicicletas
apresentam a opção de
ajustes de dimensões.
EPI’s
(Equipamentos
de proteção
individual.)


Fonte: [17]
 Necessário em todo
tipo de soldagem,
protegem o soldador
contra os vários tipos de
queimaduras decorridas
da solda. No caso da
solda TIG, deve proteger
também dos raios UV
emitidos.

3.5. Tempo de ciclo

Quanto mais avançada a tecnologia empregada num determinado processo de fabricação, o ciclo de produção tende
a ser mais curto. Isso ocorre porque as novas tecnologias empregadas nas grandes linhas de produção tendem a
equilibrar as características de tempo, custo e qualidade, investindo cada vez mais em capacidade de produção e em
processos mecanizados ou automatizados. Por exemplo, a Caloi, uma das maiores produtoras brasileiras de bicicletas
trabalha com cerca de 3,3 mil bicicletas saindo da linha de produção por dia, aumentando também o mercado nacional
de vendas de bicicletas e ofertas de vagas de empregos [18].
A solda TIG, por exigir maior habilidade do operador, quando realizada de forma totalmente manual, exige um
maior tempo de produção. Para soldadores com boas habilidades, podem ser produzidos de 12 a 14 quadros por turno.
Esse processo, apesar de não ser novo, demorou um bom tempo para tornar-se automatizado, já que soldas curvas
apresentavam um desafio, tornando a automatização uma fase nova nesse tipo de produção [19].

3.6. Insumos

A escolha dos insumos utilizados no processo de solda TIG depende de alguns fatores, como qualidade e
acabamento da peça, material a ser soldado, espessura, composição química, os principais são:

 Tipo de energia consumida: É utilizado para soldagem de alumínio corrente alternada.
 Gás Inerte: A função do gás e proteger o eletrodo e a poça de fusão da contaminação atmosférica e transferir
corrente elétrica quando ionizado para solda de ligas de alumínio o gás utilizado e o argônio
 Metal de adição: É comum o uso de varetas como metal de adição no processo de soldagem, manual, ou
arame no processo mecanizado. Suas classificações têm como base suas propriedades mecânicas e químicas.
Pela norma brasileira para soldas em alumínio e ligas o metal de adição utilizado é A5.10
 Eletrodo: A seleção do tipo e diâmetro do eletrodo é feita com base no material que vai ser soldado, espessura
da peça, tipo da junta, números de passes necessários e os parâmetros de soldagem. [12]



3.7. Resíduos gerados

Em todo processo de fabricação possui a geração de alguns tipos de resíduos neste caso temos o solido, cavacos
gerados no processo de usinagem, que são resíduos devidos ao corte para conformação dos tubos, na solda tem-se o tipo
escória. Também são gerados resíduos líquidos os chamados fluidos de corte utilizados lubrificação, refrigeração,
remoção dos cavacos desobstruindo a região de corte. Durante a soldagem TIG não há produção de fumos (resíduos
gasosos poluentes), mas há liberação de gás. [25]

4. REVISÃO BIBLIOGRÁFICA DO PROCESSO (ESTADO DA ARTE)
4.1 História Geral da Soldagem.
A soldagem por forjamento foi descoberta há aproximadamente dois mil anos. Antes da década de 1880, a
soldagem era realizada apenas na forja do ferreiro. Desde então a marcha da industrialização e duas guerras mundiais
influenciaram o rápido desenvolvimento da soldagem moderna. Os métodos de soldagem básicos, soldagem por
resistência, soldagem a gás e soldagem a arco, foram todos inventados antes da Primeira Guerra Mundial. Porém,
durante o início do século XX, a soldagem e corte a gás foram dominantes para a fabricação e trabalhos de reparo.
Somente alguns anos depois, a soldagem elétrica ganhou semelhante aceitação.
Foi no século XIX que surgiu a soldagem por arco elétrico e no século XX a soldagem TIG, MIG, MAG, entre
outras. Atualmente existem cerca de 50 processos usados industrialmente. O avanço a tecnologia de soldagem no século
XX foi impulsionado pela indústria automobilística. Pois o processo de fabricação permitiu a redução de peso do chassi
e a redução nos custos de montagem do veículo.

4.2. SoldaTIG

Os princípios da soldagem com arco protegido por gás começou a ser entendido nos meados de 1800, depois que
Humphry Davy's descobriu o arco elétrico e inicialmente usava um eletrodo de carbono. Em 1890 C. L. Coffin teve a
idéia de usar o arco elétrico, dentro de um gás inerte, mas as dificuldades de soldar materiais não ferrosos como
alumínio e magnésio continuaram, porque estes materiais reagiam rapidamente com o ar, gerando porosidade e,
conseqüentemente, soldas de baixíssima qualidade. [27]
Figura 15. Primeiros intrumentos de soldagem
Fonte: [27]

Os processos existentes utilizando eletrodos revestidos, também não protegiam satisfatoriamente a área de
soldagem os materiais não ferrosos e as soldas permaneciam de baixa qualidade. Para resolver o isto, em 1930,
começaram a utilizar gás inerte engarrafado, para proteger a área de soldagem. Em seguida, utilizando uma fonte de
energia DC, protegida com gás inerte, surgiu nas indústrias aeronáuticas da época, o processo que permita soldar
magnésio.
Em 1941 o processo estava completo e ficou conhecido como processo Heliarc ou "tungsten inert gas", abreviado
para processo TIG, isto porque o processo utilizava um eletrodo de tungstênio e hélio como gás de proteção. O processo
foi "considerado perfeito", quando se começou a utilizar corrente alternada com adição de alta frequência (HF), a partir
de onde se conseguia um arco estável que permitia soldar ligas de alumínio e magnésio com perfeição e boa qualidade
de solda.


Figura 16. Primeiras máquinas de solda
Fonte: [27]

Já nos anos de 1950 o processo se tornou popular, passando a ser utilizado o argônio como gás de proteção no lugar
o hélio, por ser economicamente mais barato. Uma das inovações durante a criação do processo como conhecemos hoje,
foi a utilização da "corrente pulsada". O equipamento varia entre altas e baixas amperagens, sendo que na mais alta faz
a solda e na mais baixa solidifica e esfria o material que está sendo soldado. Com isto conseguimos soldar materiais
com o mínimo de "empenamento" por temperatura. Em 1980, surgiram as fontes de energia do tipo Inversoras,
extremamente compactas, com total controle de parâmetros e grande economia de energia elétrica. [27]
5. CONCLUSÃO
O presente artigo, por tanto, tem como objetivo sintetizar e prover uma análise superficial de como é produzido um
quadro de bicicleta, desde a seleção dos perfis de alumínio passando pelo processo de usinagem, soldagem e montagem,
enfatizando o processo de soldagem utilizado nesta fabricação, bem como suas principais características. Neste caso a
soldagem envolvida é o processo TIG, devido a suas propriedades. O principal embasamento são as literaturas
especializadas de engenharia e processos de fabricação mecânica, além de catálogos técnicos e artigos científicos
acerca, tanto do processo de soldagem (TIG), como da fabricação da peça em destaque, (quadro de bicicleta). Também
são descritas propriedades mecânicas do quadro de bicicleta e tratamentos térmicos para melhoramento das
propriedades do alumínio.

6. REFERÊNCIAS

[1] HINAULT, 1998, 14. Maio. 2013,
[2] NORET, 199, 14. Maio. 2013,[3] “Morfologia da bicicleta”, Suzi Mariño Pequino – USP, 14. Maio. 2013,
http://www.posdesign.com.br/artigos/dissertacao_suzi/04%20Cap%C3%ADtulo%204%20-
%20Morfologia%20da%20bicicleta.pdf
[4] Escola da bicicleta, 14. Maio. 2013, http://www.escoladebicicleta.com.br
[5] Equipe Xi mano, 16. Maio. 2013, http://www.ximano.com.br
[6] “Análise de falha em junta soldada”, Mestrando Luiz Gustavo Medeiros – UFRS, 24. Maio. 2013,
http://www.lume.ufrgs.br/bitstream/handle/10183/21264/000736243.pdf?sequence=1”http://www.lume.ufrgs.br/bitstrea
m/handle/10183/21264/000736243.pdf?sequence=1
[7] Portal São Francisco “Morfologia da bicicleta”, 24. Maio. 2013, http://www.portalsaofrancisco.com.br
[8] “Estilo Shimano S02E01 - Fábrica da Caloi”, 05. Junho. 2013, http://www.youtube.com/watch?v=7TufkWke11w
[9] “Nascimento de um quadro de Bike - Montagem E Manutenção”, 05. Junho, 2013
http://www.youtube.com/watch?v=wHe_aBZHSOo
[10] BURLS, 07. Junho. 2013, http://www.burls.co.uk/tiMTB.php
[11] Associação Brasileira do Alumínio- ABAL. “Fundamentos e aplicações do alumínio”, 2ª Ed.
(ftp://ftp.demec.ufpr.br/disciplinas/EngMec_NOTURNO/TM343/09_1fundamentos-Alum%EDnio.pdf)
[12] “Introdução a processos e metalurgia de soldagem”, Prof. Dr. João Batista Fogagnolo.- UniCamp
(http://pt.scribd.com/doc/131362409/Apostila-de-Soldagem)
[13] http://pt.wikipedia.org/wiki/Soldagem_TIG
[14] Material didático “MEC1601- Soldagem – Tig_Plasma.pdf”
[15] Processos de extrusão:
http://www.fat.uerj.br/intranet/disciplinas/Processos%20de%20Fabricacao%20IV/Cap%204%20-%20Extrus%E3o.pdf)
[16] http://aromeiazero.com/tag/gabarito-para-bike/
[17] (www.oxigenio.com/guia-do-processo-de-soldagem-tig-ou-gtaw/epis-para-o-processo-de-soldagem-TIG.htm)
[18] SUFRAMA – Superintendência da Zona Franca de Manaus
[19] Cia do Pedal – “Os segredos do alumínio” (http://www.ciadopedal.com.br/blog/os-segredos-do-aluminio/)
[20] Tratamentos térmicos em ligas de alumínio (http://www.tede.udesc.br/tde_arquivos/11/TDE-2007-03-
08T072004Z-294/Publico/Microsoft%20Word%20-%20CAPITULO%203.pdf)
[21] http://www.fazfacil.com.br/manutencao/bicicleta-tipos-freios/
[22]http://www.vmetais.com.br/pt-
BR/Negocios/Aluminio/Documents/Cat%C3%A1logo%20VM%20CBA%20de%20Perfis%20industriais%20-
%20Vers%C3%A3o%20de%2020032012.pdf
[23] “Etapas de fabricação de algumas peças”, 06. Junho. 2013,< http://www.santafisio.com/ipmc/64.html.>
[24] “Alumínio e suas ligas”, 6. Junho. 2013,<
http://www.spectru.com.br/metalurgia/diversos/aluminio%5b1%5d.pdf >
[25] “Gestão de resíduos fluidos de usinagem “, 6. Junho. 2013,
<http://wwwapp.sistemafiergs.org.br/portal/page/portal/sfiergs_senai_uos/senairs_uo697/proximos_cursos/Fluidos%20
de%20usinagem_RS.pdf.>
[26] http://www.brendamake.com/resume/fem/fem.html
[27]http://www.oxigenio.com/guia-do-processo-de-soldagem-tig-ou-
gtaw/historia_do_processo_de_solda_TIG_tungsten_inert_gas.htm
