1

Copyright: Prof. Carlos A. V. Guerrero
11/09/2017

UNIVERSIDADE FEDERAL DE ITAJUBÁ
Guia 04 – ECA 717 – Laboratório de Automação de Sistemas
Temporizadores e Contadores no CLP FESTO
Turma: Data:
Nome Matrícula




Objetivo da Prática
Implementar lógicas de controle baseadas no uso de temporizadores e contadores,
através de programação em linguagem Ladder, para produção de esquemas de
automação de sistemas industriais.
Material Utilizado
• Fonte 24 Vdc da bancada FESTO;
• Blocos de lâmpadas da bancada FESTO;
• Blocos de botoeiras da bancada FESTO;
• Controlador Lógico Programável (CLP) da bancada FESTO;
• Cabos para conexões dos dispositivos da bancada FESTO.
Atividades Práticas
Analisar através da operação do CLP FESTO as seguintes lógicas de controle:

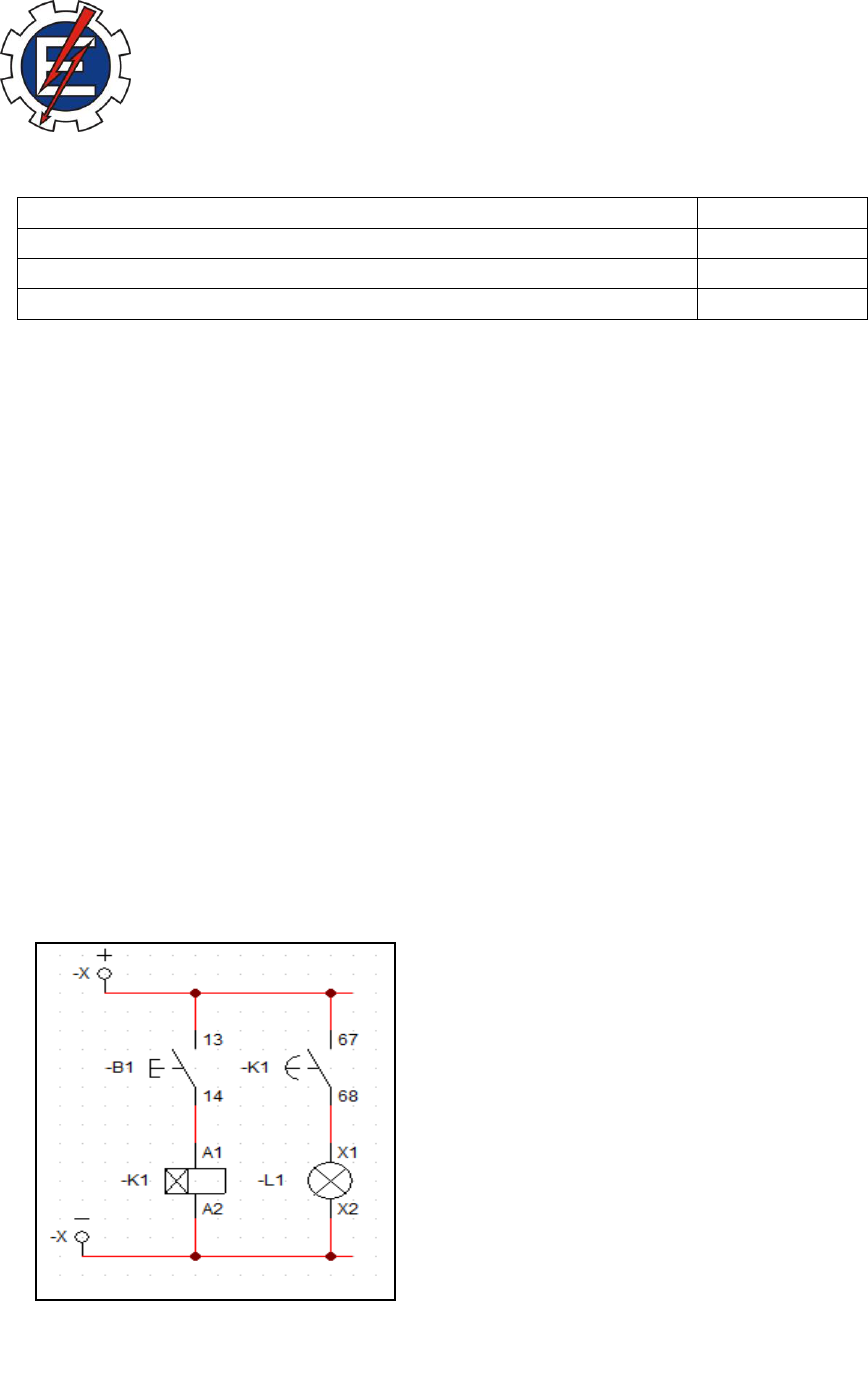

1. Lógica básica do Temporizador com Retardo na Energização (ON Delay). Ajustar o
temporizador em 5 s e analisar dois cenários: B1 pressionado 3 s e 8 s.

Revisão do Professor:______
Diagrama Ladder:
2

Copyright: Prof. Carlos A. V. Guerrero
11/09/2017

2. Lógica básica do Temporizador com Retardo na Desenergização (OFF Delay). Ajustar o
temporizador em 5 s e analisar dois cenários: B1 pressionado 3 s e 8 s.


3. Lógica básica do Temporizador de Pulso Limitado no Tempo. Ajustar o temporizador
em 5 s e analisar no Diagrama de Tempo a entrada B1 (botoeira) e saída L1 (Lâmpada),
para os pulsos de duração 3 s e 8 s em B1.

4. Lógica básica do Temporizador de Pulso com Tempo Definido. Ajustar o temporizador
em 5 s e analisar no Diagrama de Tempo a entrada B1 (botoeira) e saída L1 (Lâmpada),
para os pulsos de duração 3 s e 8 s em B1.
Revisão do Professor:______
Diagrama Ladder:
Revisão do Professor:______
Diagrama Ladder:
Diagrama de Tempo Pulso de 3s.
Diagrama de Tempo Pulso de 8s.
3

Copyright: Prof. Carlos A. V. Guerrero
11/09/2017



5. Lógica básica do Temporizador de Pulso de duração T após Desligamento. Ajustar o
temporizador em 5 s e analisar no Diagrama de Tempo a entrada B1 (botoeira) e saída
L1 (Lâmpada), para os pulsos de duração 3 s e 8 s em B1.

6. Lógica básica do Contador Crescente. Ajustar a contagem máxima em 5 pulsos.
Revisão do Professor:______
Diagrama Ladder:
Diagrama de Tempo Pulso de 3s.
Diagrama de Tempo Pulso de 8s.
Revisão do Professor:______
Diagrama Ladder:
Diagrama de Tempo Pulso de 3s.
Diagrama de Tempo Pulso de 8s.
4

Copyright: Prof. Carlos A. V. Guerrero
11/09/2017

NOTA: Ligar uma lâmpada quando o contador atingir a contagem máxima.


7. Lógica básica do Contador Decrescente. Ajustar a contagem máxima em 5 s.
NOTA: Ligar uma lâmpada quando o contador atingir a contagem máxima.

Revisão do Professor:______
Diagrama Ladder:
Revisão do Professor:______
Diagrama Ladder:
5

Copyright: Prof. Carlos A. V. Guerrero
11/09/2017

Quais as diferenças identificadas ao comparar a operação do Circuito de Contagem
Crescente com a operação do Circuito de Contagem Decrescente? Explique.

_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
______________________________________________________________________.


Instruções:
• Trazer a guia impressa no dia de realização da prática (apenas uma guia por Equipe).
• Pesquisar na literatura técnica (livros, sites da internet, teses, dissertações, artigos,
etc.) os conceitos a serem aplicados na prática (p.e.: CLP, instruções de
programação em Ladder, etc.)
• Os esquemas LADDER de referência sobre os diferentes tipos de temporizadores
encontram-se no Material de Estudo 05 da disciplina ECA-707.
• Fazer o planejamento da experiência prática, utilizando o formato de artigo
indicado pelo professor. Seguir a proposta de conteúdo repassado pelo professor
nas transparências da primeira aula de Apresentação do Curso.
• Analisar os circuitos elétricos e lógicos no programa de simulação CADe_SIMU e PC-
SIMU. Apresentar os resultados no planejamento (Item: Resultados de Simulações
e Análise)
• Pesquisar na internet vídeos tutorias no youtube sobre uso do Programa
CADe_SIMU / PC SIMU. Seguem aqui algumas referências:
https://www.youtube.com/watch?v=VHoUZJw9X28
https://www.youtube.com/watch?v=_5TUHW5mQNY
https://www.youtube.com/watch?v=PVFIki5iPWw
https://www.youtube.com/watch?v=Hr9hGGkn7i0
