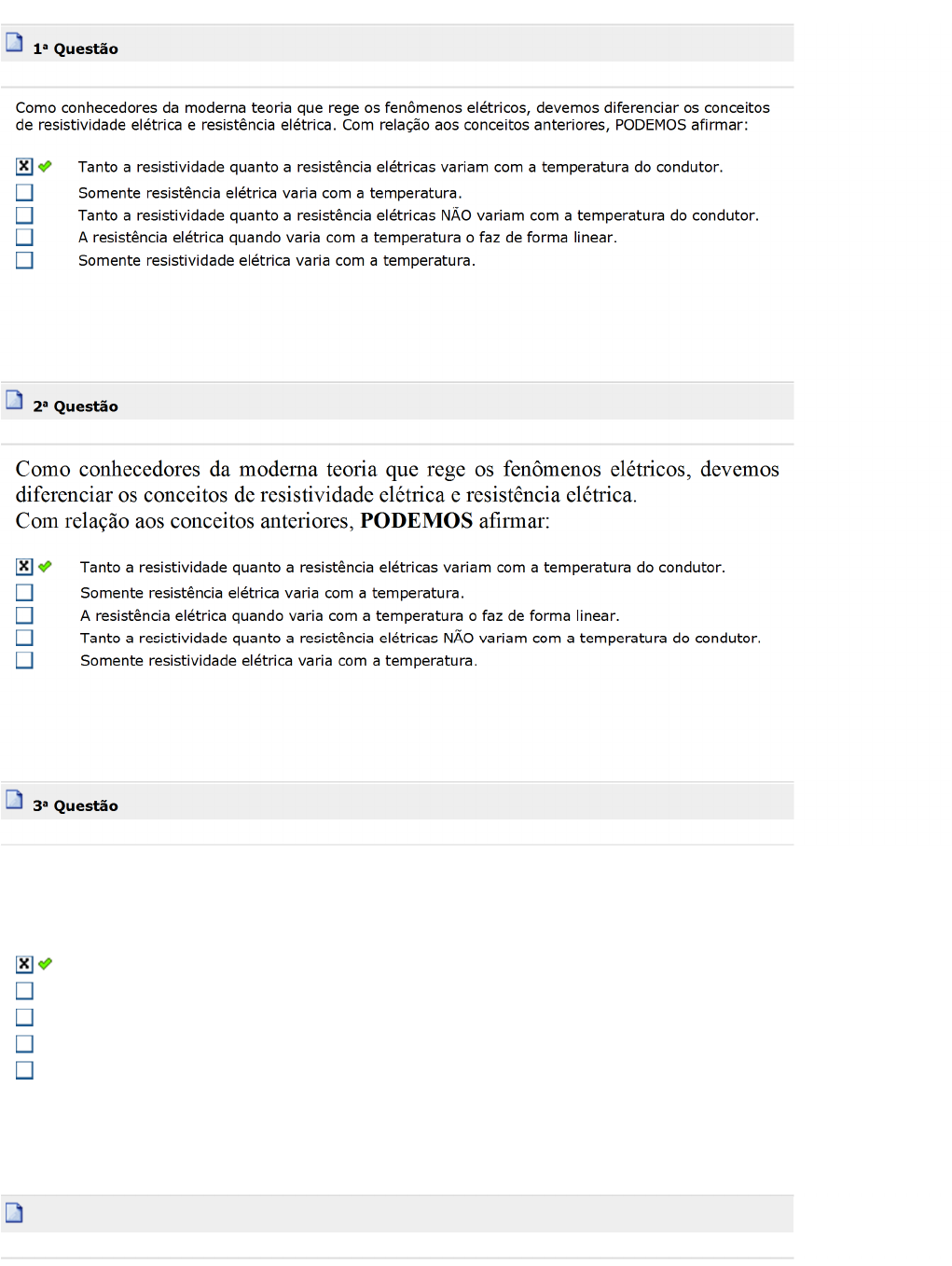

1a Questão


Como conhecedores da moderna teoria que rege os fenômenos elétricos, devemos diferenciar os conceitos
de resistividade elétrica e resistência elétrica. Com relação aos conceitos anteriores, PODEMOS afirmar:

 Tanto a resistividade quanto a resistência elétricas variam com a temperatura do condutor.

Somente resistência elétrica varia com a temperatura.

Tanto a resistividade quanto a resistência elétricas NÃO variam com a temperatura do condutor.

A resistência elétrica quando varia com a temperatura o faz de forma linear.

Somente resistividade elétrica varia com a temperatura.



 2a Questão


Como conhecedores da moderna teoria que rege os fenômenos elétricos, devemos
diferenciar os conceitos de resistividade elétrica e resistência elétrica.
Com relação aos conceitos anteriores, PODEMOS afirmar:

 Tanto a resistividade quanto a resistência elétricas variam com a temperatura do condutor.

Somente resistência elétrica varia com a temperatura.

A resistência elétrica quando varia com a temperatura o faz de forma linear.

Tanto a resistividade quanto a resistência elétricas NÃO variam com a temperatura do condutor.

Somente resistividade elétrica varia com a temperatura.



 3a Questão


Deseja-se construir um resistor com resistência igual 12,5 mΩ. Para isso será utilizado um
fio cilíndrico cuja resistividade é igual a 44 x 10-6 Ω.cm e comprimento igual a 1,5 metros.
Determine o valor da área da seção reta deste fio.

 0,53 cm2
 0,65 cm2
 0,97 cm2
 0,84 cm2
 0,72 cm2



 4a Questão


Determine a resistência de um condutor de cobre com seção reta circular, 32 metros de comprimento e
raio de 1,2 mm. Considere a condutividade do cobre igual a 5,8 x 107 S/m.

 120 Ω

34 Ω
 0,12 Ω

3,4 Ω

12,0 Ω


Gabarito
Coment.



 5a Questão


Após completar a disciplina Materiais Elétricos, você compreende os parâmetros que determinam a
resistência elétrica de um material. Desta forma, desejando aumentar a resistência elétrica de uma bobina
em 20% através da diminuição da seção reta do condutor que a compõe (mantendo-se o comprimento do
fio), expresse a diminuição porcentual da nova seção reta em relação a seção reta original.

 16,7%

18%

25%

12%

15%



 6a Questão


Considere que você tenha comprado um forno para tratamento térmico em
metais e deseja instalá-lo. Sabendo que você não pode alterar o comprimento
do fio a ser utilizado, considere a opção mais adequada ao contexto descrito
anteriormente.

 Como a resistividade não varia com as dimensões do condutor, não importa a área da seção reta do
fio a ser comprado e nem o seu volume.

Deverá ser comprado o fio de menor área de seção reta, uma vez que este apresentará menor
resistividade e, portanto, permitirá a fácil passagem de elétrons.

Deverá ser comprado o fio de menor área de seção reta, uma vez que quanto menor esta área,
menor a quantidade do material a ser utilizado e menor o custo da instalação, não importando a
área da seção reta do fio utilizado.

O fio que apresentar menor seção reta é o mais indicado, uma vez que quanto menor o volume
para o trânsito dos elétrons, mais ordenados estes estarão na formação da corrente elétrica e mais
rapidamente transitarão em seu interior.
 Deverá ser comprado o fio de maior área de seção reta, uma vez que este apresentará menor
resistência a passagem de elétrons e, portanto, apresentará menor perda energia por Efeito Joule
(geração de calor).



 7a Questão


Georg Simon Ohm (1787-1854) foi um pesquisador e professor de origem
germânica. Integrante do corpo docente da Universidade de Munique,
publicou em 1827 um artigo no qual divulgava o resultado de seu trabalho
com condutores metálicos. Entre as informações relevantes, havia uma
relação entre a diferença de potencial aplicada a um condutor e a corrente
gerada que, décadas mais tarde, seria conhecida como Lei de Ohm. (MEYER
HERBERT W., A History of Electricity and Magnetism . Connecticut, Norwalk,
1972, Chapter 3)
Entre as opções a seguir, determine a que melhor representa esta relação:


V=N.i.E

V=R i.A/l

P=U.i
 V=R.i

F=m.a



 8a Questão


Com relação a facilidade do transporte de carga elétrica, os materiais são
classificados em condutores, semicondutores ou isolantes, ou seja, todos
possuem uma maior ou menor facilidade resistência a passagem de corrente
elétrica. Esta propriedade é denominada resistência elétrica e é designada
por R.
Considerando um condutor cilíndrico com uma diferença de potencial aplicada
em sua extremidade, pode-se enunciar que a resistência elétrica varia com o
comprimento e com a área do objeto em questão. Considerando as idéias
enunciadas anteriormente, assinale a opção que contém a expressão correta
comumente utilizada no cálculo de parâmetros e variáveis elétricas de um
material.


F=m.a.l

P=U.i3

V=R i.A/l
 R=V/i

V=N.i.E.l




 1a Questão


Um resistor é construído utilizando-se um material cuja resistividade é igual a 44 x 10-
6 Ω.cm na forma de um fio cilíndrico. Determine o valor do resistor para um comprimento
de 0,3 metros e uma área da seção reta do fio igual a 0,38 mm2.

 399,9 mili ohms

354,6 mili ohms
 347,4 mili ohms

384,2 mili ohms

376,38 mili ohms



 2a Questão


Um resistor é construído utilizando-se um material cuja resistividade é igual a 1,6 x 10-6 Ω.cm na
forma de um fio cilíndrico. Determine o valor do resistor para um comprimento de 0,3 metros e uma
área da seção reta do fio igual a 0,4 mm2.

 10 mili ohms

14 mili ohms

11 mili ohms
 12 mili ohms

13 mili ohms



 3a Questão


Devemos atentar para o fato de que resistividade elétrica e resistência elétrica são conceitos relacionados
porém diferentes. O primeiro revela uma propriedade intensiva do material, não variando com a quantidade
de massa e nem com a geometria do material em questão. Já a resistência elétrica de um material varia
com a sua geometria e consequentemente com a quantidade do mesmo. Considerando o exposto, marque
a opção CORRETA.


Nada podemos afirmar sobre a resistividade do isolante sem conhecer suas dimensões.

Quanto maior o comprimento de um fio isolante, maior é a sua resistividade.

À medida que um condutor tende para o estado de condutor perfeito, sua resistividade tende ao
infinito.
 Podemos estimar a resistência elétrica de um material conhecendo-se sua resistividade elétrica e
a massa que o compõe.
 À medida que um isolante tende para o estado de isolante perfeito, sua resistividade pode ser
considerada infinita.


Gabarito
Coment.



 4a Questão


Deseja-se construir um resistor com resistência igual 1,25 mΩ. Para isso será utilizado um
condutor de seção reta igual a 0,38 mm2 e comprimento igual a 10 mm. Determine o valor
da resistividade do material a ser utilizado.

 4,75 x 10-6 Ω.cm
 7,81 x 10-6 Ω.cm
 3,21 x 10-6 Ω.cm
 3,95 x 10-6 Ω.cm
 6,45 x 10-6 Ω.cm



 5a Questão


Em meados do século XX, materiais denominados de semicondutores foram
desenvolvidos e fabricados em escala industrial, permitindo uma enorme
evolução no âmbito da eletrônica de utensílios eletrodomésticos.
A condutividade do semicondutor resultante da dopagem (incorporação de
outro elemento em sua rede cristalina) é dada por σ=p.I eI.µh, onde p é a
concentração de buracos por metro cúbico, I e I é o módulo da carga do
elétron, dado por 1,6.10-19C, e .µh é mobilidade dos buracos.
Baseado nas informações anteriores, calcule a condutividade do
semicondutor de Silício resultante da dopagem com 5.1022/m3 átomos de
Boro, considerando µh = 0,05m2/V.s


 400 (ohm.m) -1

 200 (ohm.m) -1


50 (ohm.m) -1


100 (ohm.m) -1


4 (ohm.m) -1



 6a Questão


Os metais apresentam em sua microestrutura uma periodicidade na
disposição dos átomos que os classifica como materiais cristalinos.
Contudo, esta organização a nível atômico tem suas falhas, o que influencia
na velocidade de transporte dos eletros, ou seja, quanto maior o número de
falhas na estrutura cristalina, maior a dificuldade de deslocamento dos
elétrons. Para descrever a velocidade desenvolvida por estas partículas
(elétrons livres), criou-se o conceito de velocidade de deslocamento (drift
velocity, em Inglês), dada por vd=E.µe, onde E é a intensidade do campo
elétrico e µe é a mobilidade elétrica do elétron.
Sabendo-se que em um experimento, utilizou-se um campo elétrico igual a
E=600V/m e condutor elétrico de alumínio cuja mobilidade elétrica é igual
a µe=0,0012m2/V.s, escolha a opção que melhor reflete o valor da velocidade
de deslocamento dos elétrons.

 0,72 m/s.

50 m/s

500.000 m/s

7,2 m/s

5 m/s



 7a Questão


Deseja-se construir um resistor com resistência igual 125 mΩ. Para isso será utilizado um condutor
de seção reta igual a 0,38 mm2 e comprimento igual a 1,3 metros. Determine o valor da resistividade
do material a ser utilizado.

 3,65 x 10-6 Ω.cm
 5,21 x 10-6 Ω.cm
 7,12 x 10-6 Ω.cm
 6,13 x 10-6 Ω.cm
 4,12 x 10-6 Ω.cm



 8a Questão


Deseja-se construir um resistor com resistência igual 12,5 mΩ. Para isso será utilizado um condutor
de seção reta igual a 0,38 mm2 e comprimento igual a 0,33 metros. Determine o valor da resistividade
do material a ser utilizado.

 0,99 x 10-6 Ω.cm
 1,88x 10-6 Ω.cm
 1,11 x 10-6 Ω.cm
 1,44 x 10-6 Ω.cm
 1,22x 10-6 Ω.cm

 1a Questão


Semicondutores modernos são constituídos de substratos de Silício nos quais
são inseridos elementos com valências diferentes do próprio Silício, criando-
se as variações conhecidas como semicondutores do tipo-p e semicondutores
do tipo-n. A expressão σ = N ІeІ µe + P ІeІ µh fornece a condutividade em
função da carga do elétron (1,6 x 10 -19 C), onde N e P são as densidades de
cargas negativas e positivas por volume (Número de cargas/m3) e de µe e µh ,
que são as mobilidades elétricas dos elétrons e dos buracos (m2/V m),
respectivamente. Considerando- se um semicondutor extrínseco de Silício,
no qual a concentração de portadores de cargas positivas é muito maior que
a concentração de portadores de cargas negativas, podemos simplificar a
expressão anterior para:

 σ = N ІeІ µh.

σ = 2 P ІeІ µh

A expressão σ = N ІeІ µe + P ІeІ µh é imutável e nunca deve ser aproximada para uma forma mais simplificada
sob pena de alterar-se gravemente a precisão da condutividade.
 σ = P ІeІ µh.
 σ = N ІeІ (µe + µh).


Gabarito
Coment.



 2a Questão


Materiais cristalinos possuem seus átomos ¿dispostos¿ de forma periódica
em uma rede tridimensional que se repete através de seu volume. Esta
estrutura, aliada aos defeitos microestruturais que porventura se originam no
processo de fabricação, não permitem o deslocamento retilíneo dos elétrons
livres quando submetidos a um campo elétrico. Para descrever a velocidade
desenvolvida por estas partículas (elétrons livres), criou-se o conceito de
velocidade de deslocamento (drift velocity, em Inglês), dada por vd=E.µe,
onde E é a intensidade do campo elétrico e µe é a mobilidade elétrica do
elétron.
Uma conseqüência da interação entre os defeitos da rede cristalina e os
elétrons é:

 Deformação mecânica do material.

Aumento da resistividade elétrica do material.

Aumento da aceleração eletrônica.

Diminuição da resistência elétrica do material
 Geração de calor.


Gabarito
Coment.



 3a Questão


A "Bell Telephone Laboratories" passou a década de 1940 tentando criar dispositivos eletrônicos
comutadores que fossem mais eficientes e baratos que as válvulas utilizadas. Finalmente, em 1947, dois de
seus pesquisadores, Walter H. Brittain e John Bardeen tiveram sucesso na criação de um dispositivo
amplificador a partir de uma placa de silício imersa em solução salina; iniciava-se a era dos
semicondutores. A modelagem física referente a estes materiais se desenvolveu bastante nos anos
seguintes, originando conceitos como condutividade intrínseca, cuja expressão podemos descrever
como σ =€p | e | µb €+€n | e | µe.
Com relação aos termos presentes na expressão anterior, podemos identificá-los como nos itens a seguir,
com EXCEÇÂO de.

 n - número de átomos por metro cúbico.

| e |- módulo da carga dos elétrons.

p - número de buracos por metro cúbico.

µe - mobilidade dos elétrons.

µb - mobilidade do buraco.



 4a Questão


Além da forma vibracional que se propaga através da rede cristalina
interligada, o calor pode também se manifestar através da vibração de
elétrons. Isto ocorre, contudo, somente em relação aos elétrons livres e não
relação aos eletros da banda de valência, uma vez que estes últimos
encontram-se fortemente ligados aos átomos. Esta vibração dos elétrons
(também é uma forma calor) contribui de maneira menos significativa para o
aumento da capacidade térmica, mas pode alterar a corrente elétrica
produzida por uma diferença de potencial, tornando a condução mais difícil.
Com relação a produção de calor, selecione a opção correta:

 A presença de defeitos na rede atômica que compõe o material colabora para a produção de calor.

A utilização de alumínio puro e sem impurezas na fabricação de um resistor aumenta a dissipação
de calor, se comparado com um resistor de alumínio altamente encruado (deformado)

A presença de impurezas em um material colabora para a diminuição da resistência a passagem de
corrente elétrica e, portanto, colabora negativamente a produção de calor.

Deve-se adotar para compor o resistor de um chuveiro um material que não tenha sofrido
qualquer tipo de deformação mecânica.

A vibração da rede cristalina que compõe um material é essencial para a resistência a passagem
de elétrons e a conseqüente produção de calor, principalmente a baixas temperaturas.


Gabarito
Coment.



 5a Questão


Existem diversas formas de energia que percorrem a rede cristalina de um condutor metálico. Em um
condutor que possui sua temperatura elevada, por exemplo, seus átomos apresentam alta energia térmica,
o que aumenta amplitude de vibração dos mesmos. Quando estabelecemos um campo elétrico através do
mesmo, os elétrons livres colidem com a estrutura atômica provocando ainda mais o aumento da amplitude
vibracional. Como todos os átomos estão conectados através de ligações atômicas, o aumento da
amplitude de vibração se transfere de um átomo para o outro, provocando o surgimento de uma onda de
alta freqüência e energia quantizada denominada de fônon. (CALLISTER, WILLIAM D. Jr. Materials Science
and Engineering: An Introduction, John Wiley & Sons, USA, 1997, Chapter 20). Com relação ao exposto,
podemos afirmar que:

 Provavelmente a energia cinética dos elétrons será igual em material condutor e isolante quando
submetidos a mesma diferença de potencial.
 Provavelmente a energia cinética dos elétronsserá maior em material condutor campo elétrico de
mesma intensidade ao aumentarmos a temperatura.

Em um isolante a energia cinética dos elétrons tende ao infinito.

Provavelmente a energia cinética dos elétrons será maior em material isolante sob campo elétrico
de mesma intensidade ao aumentarmos a temperatura.

Em um material condutor a energia cinética dos elétrons tende a zero.



 6a Questão


Polarização, como mostra a figura a seguir, é o alinhamento de momentos dipolares atômicos ou
moleculares, permanentes ou induzidos, com um campo elétrico aplicado externamente. Das opções
abaixo, indique aquela que não representa um tipo de polarização:

(CALLISTER, WILLIAM D. Jr. Materials Science and Engineering - An
Introduction, John Wiley & Sons, USA, 1997, Chapter 19).


Iônica.

Eletrônica.

Eletrônica + iônica

De orientação.
 Magnética.


Gabarito
Coment.



 7a Questão


Uma das maneiras de inserir Fósforo e o Boro na rede cristalina do Silício de
alta pureza é através da evaporação dos elementos de interesse em
adequadas câmaras de vácuo, técnica de fabricação utilizada primeiramente
em 1955. (MEYER HERBERT W., A History of Electricity and Magnetism ,
Burnby Library, Connecticut, Norwalk, 1972, Chapter 17).

Com relação aos semicondutores é correto afirmar que:

 Mobilidade elétrica é uma grandeza que representa a facilidade de transporte de cargas elétricas
em um material.

A obtenção de um semicondutor intrínseco exige técnicas de purificação de difícil execução
denominadas dopagem.

A condutividade elétrica de um semicondutor expressa a facilidade de transporte de cargas
elétricas somente se o semicondutor for do tipo-p, ou seja, puro.
 Semicondutores intrínsecos são aqueles que não possuem impurezas.

Na eletrônica presente em microprocessadores, são utilizados somente semicondutores
intrínsecos, sendo vetada a presença de qualquer impureza no sistema.


Gabarito
Coment.



 8a Questão


Em semicondutores, devemos considerar que sempre que ¿criamos¿ uma
carga negativa, automaticamente "criamos" uma carga positiva (lei da
conservação das cargas), que está associada ao conceito físico de vazio
(volume deixado pela saída do elétron), "buraco" ou, em inglês, hole.
A condutividade elétrica nos semicondutores intrínsecos é dependente da
movimentação dos portadores de carga negativos (elétrons) e positivos
(buracos) da seguinte forma: σ = N ІeІ µe + P ІeІ µh, onde σ é a condutividade
elétrica do material (ohm.m)-1; onde N e P são as densidades de cargas
negativas e positivas por volume (Número de cargas/m3), respectivamente І
e І é o módulo da carga do elétron (1,6 x 10 -19 C), µe e µh são as mobilidades
elétricas dos elétrons e dos buracos (m2/V m), respectivamente.
Considerando o exposto, pode-se afirmar que:

 Nos condutores extrínsecos do tipo-n, onde N é muito maior que P, pode-se aproximar a expressão por σ = P ІeІ
µh.
 Nos condutores intrínsecos, tem-se N=P e, portanto, pode-se escrever
que σ = N ІeІ (µe + µh).

A expressão σ = N ІeІ µe + P ІeІ µh é imutável e nunca deve ser aproximada para uma forma mais simplificada
sob pena de alterar-se gravemente a precisão da condutividade.
 Nos condutores intrínsecos, raramente tem-se N=P e, portanto, deve-
se manter a expressão σ = N ІeІ µe + P ІeІ µh.

Nos condutores extrínsecos do tipo-p, onde P é muito maior que N, pode-se aproximar a expressão por σ = N
ІeІ µh.

1a Questão

Qual é a principal característica dos materiais semicondutores?

 São somente condutores
 São somente isolantes
 Não são condutores e isolantes.

 São somente supercondutores.
 São condutores e isolantes.



 2a Questão


Uma amostra de um determinado semicondutor a uma dada temperatura tem condutividade de 280 (Ω.m)-
1. Sabendo que a concentração de buracos é de 2 x 1020 m-3 e que a mobilidade de buracos e elétrons
nesse material são respectivamente 0,09 m2/V.S e 0,28 m2/V.S, a concentração de elétrons é:

 618,57 x 10
19 m-3

715,78 x 1019 m-3

541,05 x 1019 m-3

412,88 x 1019 m-3

140,25 x 1019 m-3


Gabarito
Coment.



 3a Questão


Assinale a alternativa correta:

 No diodo semicondutor de silício, a queda de tensão em seus terminais quando polarizado
diretamente, isto é, com a polaridade positiva da fonte de tesão conectada no material tipo N e a
polaridade negativa conectada ao material tipo P, é 0,3V.

No diodo semicondutor de silício, a queda de tensão em seus terminais quando polarizado
diretamente, isto é, com a polaridade positiva da fonte de tesão conectada no material tipo P e a
polaridade negativa conectada ao material tipo N, é 0,3V.

No diodo semicondutor de silício, a queda de tensão em seus terminais quando polarizado
diretamente, isto é, com a polaridade positiva da fonte de tesão conectada no material tipo N e a
polaridade negativa conectada ao material tipo P, é 1V.
 No diodo semicondutor de silício, a queda de tensão em seus terminais quando polarizado
diretamente, isto é, com a polaridade positiva da fonte de tesão conectada no material tipo P e a
polaridade negativa conectada ao material tipo N, é 0,7V.

No diodo semicondutor de silício, a queda de tensão em seus terminais quando polarizado
diretamente, isto é, com a polaridade positiva da fonte de tesão conectada no material tipo N e a
polaridade negativa conectada ao material tipo P, é 0,7V.



 4a Questão


O tipo de carga predominante e a concentração das mesmas em um
semicondutor (elétrons ou buracos) pode ser determinada através de um
experimento chamado Efeito Hall. Deste experimento, obtém-se a constante
de Hall, RH, que, por sua vez, está relacionada a n, quantidade de elétrons
por m3 do semicondutor, por n=(RH I e I)-1, onde l e l =1,6.10 -19C.
Considerando-se um corpo de prova feito de Alumínio, com RH=-3,16 . 10 -11,
determine a quantidade aproximada de portadores de carga (em módulo) por
m3.

 1,5 . 1026
 20 . 1030
 2,0 1029.

1,5 . 1025

20 . 1015



 5a Questão


Existem na teoria diversos processos de fabricação de semicondutores, tanto do tipo p quanto do tipo n.
Quando assumimos teoricamente a possibilidade de inserir átomos de Arsênio, cuja valência é 5, As+5, em
uma matriz de Silício, cuja valência é 4, Si+4, promovemos o surgimento de "buracos" na estrutura
cristalina. Baseado nestas informações, escolha a opção que apresenta um elemento que poderia substituir
o Arsênio neste processo.

 Be+2

O-2

Ge+5

Na+
 P+5



 6a Questão


Uma amostra de um determinado semicondutor a uma dada temperatura tem condutividade de 280
(Ω.m)^(-1). Sabendo que a concentração de buracos é de 2 x 10^20 m^(-3) e que a mobilidade de
buracos e elétrons nesse material são respectivamente 0,09 m^2/V.S e 0,28 m^2/V.S, a concentração de
elétrons é:

 412,88 x 10^19 m^-3

140,25 x 10^19 m^-3

715,78 x 10^19 m^-3

541,05 x 10^19 m^-3
 618,57 x 10^19 m^-3


Gabarito
Coment.



 7a Questão


A concentração de elementos dopantes é um parâmetro essencial na fabricação
de semicondutores extrínsecos. Identifique, entre as opções a seguir, aquela
que identifica um fenômeno físico que pode fornecer esta
informação. (CALLISTER, WILLIAM D. Jr. Materials Science and Engineering ¿
An Introduction, John Wiley & Sons, USA, 1997, Chapter 19).


 Efeito Hall.

Efeito Tcherenkov.
 Efeito Joule.

EfeitoFischer.

Lei de Ohm.



 8a Questão


O Germânio foi um dos elementos testados no início da microeletrônica para
ser utilizado como semicondutor; porém, o mesmo possui algumas
características diferentes com relação ao Silício; por exemplo, é muito comum
em projetos de microcircuitos, utilizar como condutividade elétrica máxima
para o Germânio o valor de 100 (ohm.m) -1.
Considerando-se o exposto anteriormente e sabendo-se que a condutividade
elétrica do semicondutor de Germânio em função da temperatura é dada
por ln σ= 14 - 4.000. T-1 aproximadamente, onde T é a temperatura de
trabalho em Kelvin, marque a opção correta abaixo:

 O componente poderá trabalhar até a temperatura de 200
oC, que corresponde a 473K.

O componente possui temperatura limite de trabalho igual a 170oC, que corresponde a 443K na
escala Kelvin.

O componente não apresentará limitações quanto a temperatura de trabalho.
 O componente poderá trabalhar a temperatura de 150oC, que corresponde a temperatura de
423K na escala Kelvin.

O componente só poderá trabalhar a temperatura ambiente de 25oC, que corresponde a 298K na
escala Kelvin.

 1a Questão


Os diversos tipos de capacitores têm as seguintes características:
I. Os capacitores de mica são encontrados com valores altos de capacitância.
II. O capacitor de cerâmica suporta tensões elevadas até 3 kV.
III. O capacitor eletrolítico de alumínio é utilizado em fontes de alimentação.
IV. Os capacitores de polyester são capacitores caros que podem funcionar em altas frequências.
V. O capacitor eletrolítico de alumínio é um capacitor de alta capacitância e não suporta tensões elevadas.
Das afirmações acima podemos dizer que são verdadeiras as:

 d. As afirmações I, II e IV.
 a. Somente a afirmação V.
 c. As afirmações I e V.
 b. As afirmações II e III.
 e. As afirmações II, III e V.



 2a Questão


Atualmente há diversos exemplos quanto à natureza do elemento resistivo de um potenciômetro.
Considerando os itens abaixo, assinale a opção com exemplo quanto à natureza do elemento resistivo
INCORRETO:

 No filme de metal o elemento resistivo é fabricado pela deposição de um filme de metal sobre um
substrato cerâmico, sendo o filme de metal o mais barato dos processos.

No CERMET o elemento resistivo é fabricado pela deposição de um filme composto de metal
precioso e materiais cerâmicos.

No filme de carbono o elemento resistivo é fabricado pela deposição de um filme de carbono sobre
um substrato ou base.

No fio enrolado há limitação quanto a resolução e desempenho de ruído.

A composição de carbono produz um potenciômetro relativamente barato.


Gabarito
Coment.



 3a Questão


Considere um capacitor de placas paralelas, com εr igual a 2,5, com d=2,0 mm entre as placas. Suponha
que outro material com constante dielétrica igual a 10 tnha sido utilizado no lugar do dielétrico
anterior, mantendo-se, no entanto, a capacitância inalterada através do ajuste da distância entre as placas.
Considerando o contexto anterior, determine o novo valor de "d".

 8,0 mm

12,0 mm

4,0 mm

10,0 mm

1,0 mm


Gabarito
Coment.



 4a Questão


O Isolante tem a função de isolação entre o condutor interno e externo, porém esta é uma visão
simplificada do que acontece na transmissão de um sinal. Qual das alternativas abaixo é a aquela
totalmente incorreta no que tange a conformidade com o texto?

 Além da corrente elétrica, também deve ser considerado o campo elétrico e magnético que se
estabelece na isolação em função desta corrente e nível de tensão.

A isolação é importante, e, para que tenhamos certeza sob a qualidade desta isolação devemos
levar o material a laboratório e submetê-lo a testes apropriados para verificarmos suas
características.
 Este meio a qual chamamos simplesmente de isolação não tem grande importância na qualificação
de um cabo coaxial, além daquela de isolar os codutores internos e externos.

Na transmissão de um sinal devemos lembrar que o "sinal" não é formado apenas pela corrente
elétrica que ocorre devido a aplicação de um determinado nível de tensão nos condutores interno e
externo.

Muitas vezes uma simples inspeção visual do cabo que desejamos adquirir pode nos indicar alguma
informação sobre a qualidade do mesmo.



 5a Questão


A resistividade de um material expressa a resistência que este apresenta a
passagem de correta elétrica. Apesar de estar relacionada a resistência
elétrica Ratravés da expressão ρ=R.A/l, é uma constante do material e não
varia com A (área da seção reta do condutor no formato cilíndrico) e
nem l (comprimento do condutor), ou seja, quando aumentamos o
comprimento, a resistência aumenta e quando aumentamos a área da seção
reta, a resistência diminui, mantendo, desta forma, a resistividade constante.
A resistividade varia, no entanto, com a temperatura do condutor.
Considerando o exposto, marque a opção correta.

 Quanto maior o comprimento de um fio isolante, maior é a sua resistividade.

A resistividade elétrica de um material isolante é a mesma na terra, a 30oC,ou no Pólo Norte, a -
30oC, pois é uma constante e depende apenas da natureza do mesmo.

Nada podemos afirmar sobre a resistividade do isolante sem conhecer suas dimensões.

À medida que um isolante tende para o estado de isolante perfeito, sua resistividade tende à
zero.
 À medida que um condutor tende para o estado de condutor perfeito, sua resistividade tende à
zero.


Gabarito
Coment.



 6a Questão


Um capacitor é constituído por duas placas paralelas com 12 cm2 de área cada uma,
espaçadas de 0,1 mm por um material cuja constante dielétrica é igual a 5. Determine o
valor da capacitância assim obtida.

 821 pF
 531 pF

615 pF

745 pF

456 pF


Gabarito
Coment.



 7a Questão


Em uma experiência típica envolvendo eletricidade, consideram-se dois
corpos, 1 e 2, suspensos por fios isolantes, aos quais foram fornecidas cargas
elétricas iguais. Observa-se que o corpo 1 adquire carga em toda a sua
superfície, enquanto o corpo 2 mantém a carga concentrada no ponto de
carregamento. Considerando as informações, escolha a alternativa correta:

 O corpo 1 trata-se de um isolante elétrico, enquanto o corpo 2 é um condutor elétrico.

Provavelmente 1 e 2 são semicondutores.

A diferença entre um condutor e um isolante é que o primeiro pode ser carregado

Provavelmente tanto o material 1 como o 2 são cerâmicos.
 Uma explicação para tal fenômeno é que no corpo 1, as cargas possuem liberdade de
movimentação, enquanto no corpo 2, isso não ocorre.



 8a Questão


Ao projetarmos aparatos elétricos, devemos prever que existirão partes deste equipamento em que a
condução elétrica é essencial e outras partes nas quais a condução não só é desnecessária, mas altamente
inconveniente devido ao perigo de choque elétrico. Para excluir ou minimizar as possibilidades de descargas
elétricas deletérias a vida, utilizam-se materiais isolantes como os polímeros e os cerâmicos, que possuem
algumas propriedades características, entre as quais só NÃO podemos citar:


Os polímeros apresentam grande facilidade de se ajustar aos formatos solicitados, devido a
grande ductilidade.
 Os cerâmicos são materiais capazes de absorver energia sem fragmentação fácil, apresentando
baixa fragilidade.

Os cerâmicos existem em grande abundância na natureza, tendo como exemplos os nitretos e
silicatos.Os cerâmicos possuem não só baixa condutividade elétrica, mas também baixa condutividade
térmica.

Os polímeros são compostos de grandes cadeias moleculares, apresentando baixo ponto de
fusão.
