INSTALAÇÕES ELÉTRICA
INDUSTRIAIS
Curso de Tecnologia em Mecatrônica
Prof. Cristian R. Duarte
Prof. Cristian R. Duarte
Sistema de Transmissão
Após a geração da energia elétrica, a transmissão
desta energia até os consumidores ocorre em várias
etapas e de diversas formas.
A transmissão da energia elétrica é feita em alta
tensão e pode ser feita em linhas de CC e CA, sendo
que a transmissão em CA é predominante.
Prof. Cristian R. Duarte
Sistema de Transmissão
A transmissão em alta tensão é feita por motivos de
economia, pois aumentando a tensão, a corrente
diminui proporcionalmente.
Com a diminuição da corrente a ser transportada, é
possível utilizar condutores com menores seções e
torres de sustentação menos reforçadas.
O exemplo a seguir ilustra esta redução de corrente.
Prof. Cristian R. Duarte
Sistema de Transmissão
No exemplo apresentado, uma corrente de 100kA
solicitada do gerador, pode ser transportada com
apenas 3kA.
Prof. Cristian R. Duarte
Sistema de Transmissão
Os condutores que transportam a energia elétrica da
usina até as subestações de distribuição
normalmente são de alumínio, pois o alumínio é mais
leve que o cobre, e desta forma é possível diminuir a
força de tração nas torres.
Prof. Cristian R. Duarte
Sistema de Transmissão
Prof. Cristian R. Duarte
Sistema de Transmissão
Prof. Cristian R. Duarte
Sistema de Transmissão - Itaipu
Prof. Cristian R. Duarte

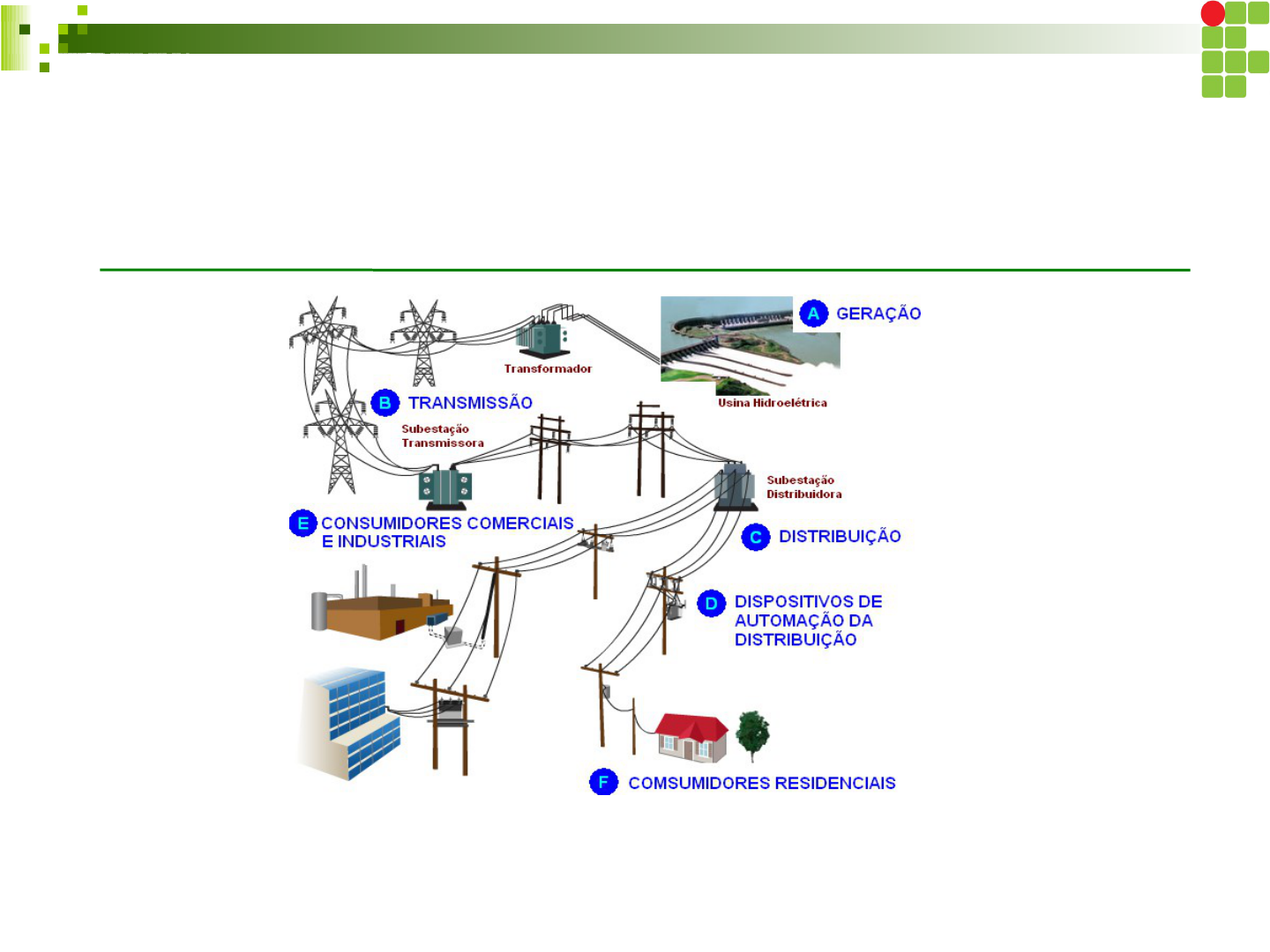

Fases da Energia Elétrica
Geração, onde a energia é produzida.
Transmissão, significa o transporte de energia elétrica
gerada até os centros consumidores.
Distribuição, é a parte do sistema elétrico já dentro
dos centros de utilização (cidades, bairros, indústrias).
Prof. Cristian R. Duarte
Fornecimento de Energia Elétrica
Prof. Cristian R. Duarte
Fornecimento de Energia Elétrica
Quem fornece energia às edificações é a
concessionária, disponibilizando tensão elétrica
através de ligações que podem ser classificadas,
basicamente, como:
Provisórias – ligações que serão substituídas
posteriormente por ligações definitivas. São ligações
para obras que estão em fase inicial de construção.
Definitivas – ligações de caráter permanente. Podem
ser em tensão secundária (residencial) ou tensão
primária (industrial/residencial, predial/comercial).
Prof. Cristian R. Duarte
Fornecimento de Energia Elétrica
Para se obter ligação definitiva, é necessário
conhecer os regulamentos das concessionárias antes
da execução dos serviços, pois, se em desacordo
com suas prescrições normativas, elas podem não
atender ao pedido de ligação.
A ligação se dará por um ramal de ligação que
compreende, basicamente,duas partes:
uma externa, nos limites públicos (da rede na rua,
até a entrada da propriedade);
outra interna, nos limites privados, (dentro da
propriedade, até o equipamento de medição).
Prof. Cristian R. Duarte
Fornecimento de Energia Elétrica
Padrão – conjunto de componentes (quadro,
pontalete, isolador, roldana, haste de aterramento,
disjuntor, etc.) estrategicamente montados, onde a
concessionária instala o aparelho medidor (relógio
que acusará a energia consumida através do produto
tensão × corrente elétrica × tempo), efetivando a
ligação da rede elétrica pública com a residência.
Prof. Cristian R. Duarte
Fornecimento
de Energia
Elétrica
Quadro geral de distribuição
Prof. Cristian R. Duarte
Toda concessionária classifica as ligações definindo
tipos em função da carga instalada, da demanda e do
tipo de rede local onde estiver situada a unidade
consumidora.
Prof. Cristian R. Duarte
Exercícios
1) Por que a energia elétrica é transportada em alta
tensão?
2) Descreva as fases de um sistema de transmissão
completo.
3) Sabendo que um conjunto de casas consomem
100 MW de energia com tensão de 220V, calcule a
corrente que irá circular na distribuição primária, na
distribuição secundária e na linha de transmissão
para fornecer esta energia às residências.
Prof. Cristian R. Duarte
Exercícios
3) Sabendo que um conjunto de casas consomem
100 MW de energia com tensão de 220V, calcule a
corrente que irá circular na distribuição primária, na
distribuição secundária e na linha de transmissão
para fornecer esta energia às residências.
Prof. Cristian R. Duarte
Referência Bibliográfica
SENAI – Curso de Eletricista de Manutenção –
Apostila de Instalação Elétrica – Teoria.
Cruz E. C. A. - Instalações Elétricas, Fundamentos,
Práticas em Instalações e Comercio – Ed. Érica
Elektro / Pirele – Instalações Elétricas Residenciais
Helio Creder – Instalações Elétricas – Ed. LTC
Otávio Markus - Circuitos Elétricos Corrente
Contínua e Corrente Alternada - Editora Érica.
