Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

1
EXERCÍCIOS DE FIXAÇÃO - ASSOCIAÇÃO DE RESISTORES

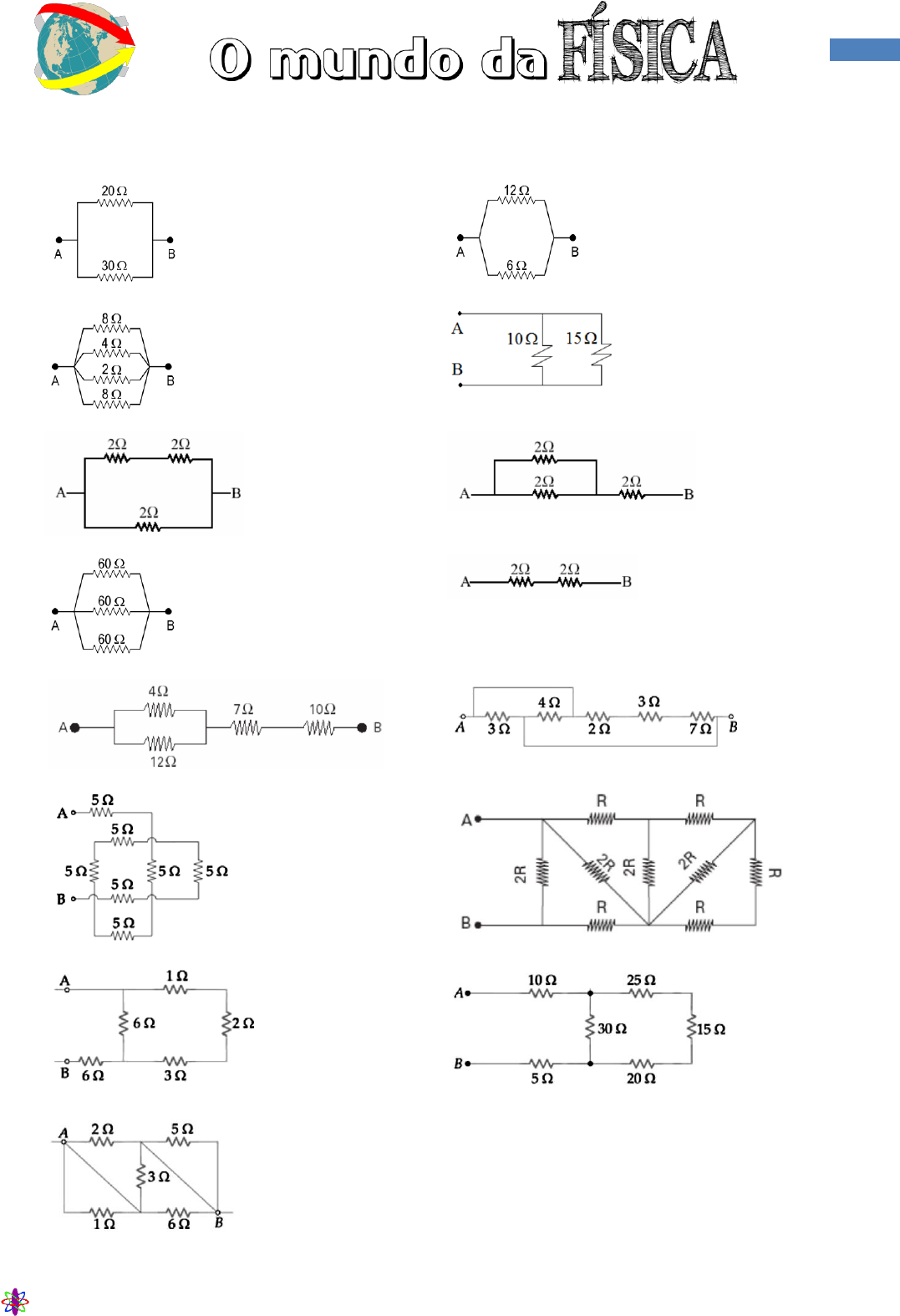

01. Nos circuitos abaixo, calcule a resistência equivalente entre os pontos A e B:
a)

i)


b)

j)


c)

l)


d)

m)


e)

n)


f)

o)


g)

p)


h)






 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

2
02. Considere a associação em série de resistores esquematizada abaixo. Preencha a tabela abaixo do
circuito.

Req = R1 = R2 = R3 =
U = U1 = U2 = U3 =
i = i1 = i2 = i3 =



03. Considere a associação em paralelo de resistores esquematizada abaixo sob uma d.d.p. de 12 volts.
Preencha a tabela abaixo do circuito.

Req = R1 = R2 = R3 =
U = U1 = U2 = U3 =
i = i1 = i2 = i3 =


04. Na associação representada abaixo, a resistência do resistor equivalente entre os pontos A e B vale 28Ω.
Calcule o valor da resistência R1.


05. Um fogão elétrico contém duas resistências iguais de 50 Ω. Determine a resistência equivalente da
associação quando essas resistências forem associadas em:
a) série;
a) paralelo.


06. A intensidade da corrente que atravessa os resistores da figura abaixo vale 0,5 A. Calcule:
a) a resistência equivalente;
b) a ddp em cada resistor;
c) a ddp total.



07. Calcule o valor da resistência R1, sabendo que a resistência equivalente da associação vale 4Ω .




08. Na associação da figura, a corrente que passa por R1 é 3A.




 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

3


Calcule:
a) a resistência equivalente;
b) a corrente que passa por R2.

09. Três resistores de resistências elétricas iguais a R1 = 20 ; R2 = 30  e R3 = 10  estão associados em
série e 120 V é aplicado à associação. Determinar:
a) a resistência do resistor equivalente;
b) a corrente elétrica em cada resistor;
c) a voltagem em cada resistor;


10. Três resistores de resistências elétricas iguais a R1 = 60 ; R2 = 30  e R3
= 20  estão associados em paralelo, sendo a ddp da associação igual a 120
V.
Determinar:
a) a resistência do resistor equivalente à associação;
b) a corrente elétrica em cada resistor;

11. (PUC - RJ) Três resistores idênticos de R = 30Ω estão ligados em paralelo com uma bateria de 12 V. Pode-
se afirmar que a resistência equivalente do circuito e a corrente elétrica total são de:
a) Req = 10Ω, e a corrente é 1,2 A. d) Req = 40Ω, e a corrente é 0,3 A.
b) Req = 20Ω, e a corrente é 0,6 A. e) Req = 60Ω, e a corrente é 0,2 A.
c) Req = 30Ω, e a corrente é 0,4 A.

12. (Vunesp) Num circuito elétrico, dois resistores, cujas resistências são R1 e R2, com R1 > R2, estão ligados
em série. Chamando de i1 e i2 as correntes que os atravessam e de V1 e V2 as tensões a que estão
submetidos, respectivamente, pode-se afirmar que:
a) i1 = i2 e V1 = V2. d) i1 > i2 e V1 < V2.
b) i1 = i2 e V1 > V2. e) i1 < i2 e V1 > V2.
c) i1 > i2 e V1 = V2.

13. (Fatec) Dois resistores, de resistências Ro = 5,0  e R1 = 10,0  são associados em série, fazendo parte de
um circuito elétrico. A tensão Vo medida nos terminais de Ro, é igual a 100 V. Nessas condições, a corrente que
passa por R1 e a tensão nos seus terminais são, respectivamente:
a) 5 . 10-2 A; 50 V. d) 30 A; 200 V.
b) 1,0 A; 100 V. e) 15 A; 100 V.
c) 20 A; 200 V.

14. (FEI) Dois resistores ôhmicos (R1 e R2) foram ensaiados, obtendo-se a tabela a seguir.

R1 R2
U (V) i (A) U (V) i (A)
3 1 1 0,5
6 2 3 1,5
9 3 5 2,5

Em seguida, eles foram associados em série. Qual das alternativas fornece a tabela dessa associação?

a) U (V) i (A)
5 1
8 2

d) U (V) i (A)
2,5 1
5,0 2





 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

4
b) U (V) i (A)
2,5 0,5
7,5 1,5



c) U (V) i (A)
5/6 1
10/6 2

e) U (V) i (A)
4,5 1,5
9,0 3,0


15. (FEI) Dois resistores R1 = 20  e R2 = 30  são associados em paralelo. À associação é aplicada uma ddp
de 120V. Qual é a intensidade da corrente na associação?
a) 10,0 A b) 2,4 A c) 3,0 A d) 0,41 A e) 0,1 A

16. (Mack) Na associação de resistores da figura a seguir, os
valores de i e R são, respectivamente:
a) 8 A e 5 
b) 16 A e 5 
c) 4 A e 2,5 
d) 2 A e 2,5 
e) 1 A e 10 


17. (Mack) No trecho de circuito elétrico a seguir, a ddp entre A e B
é 60V e a corrente i tem intensidade de 1A.
O valor da resistência do resistor R é:
a) 10 ohm
b) 8 ohm
c) 6 ohm
d) 4 ohm
e) 2 ohm



18. (Mack) Na associação a seguir, a intensidade de corrente i que passa pelo resistor de 14  é 3 A. O
amperímetro A e o voltímetro V, ambos ideais, assinalam, respectivamente:


a) 2 A e 1 V
b) 2 A e 7 V
c) 7 A e 2 V
d) 7 A e 1 V
e) 10 A e 20 V.


19. (UEL) O valor de cada resistor, no circuito representado no esquema
a seguir, é 10 ohms.
A resistência equivalente entre os terminais X e Y, em ohms, é igual a:
a) 10
b) 15
c) 30
d) 40
e) 90.

20. (UEL) Considere os valores indicados no esquema a seguir que representa uma associação de resistores.




 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

5


O resistor equivalente dessa associação, em ohms, vale:
a) 8 b) 14 c) 20 d) 32 e) 50

21. No esquema ao lado, determine:
a) o resistor equivalente (REQ).
b) as correntes iT, i1, i2 e i3.
c) as voltagens U1, U2 e U3.


22. No esquema ao lado, determine:
a) o resistor equivalente (REQ).
b) as voltagens U1, U2 e U3.
c) as correntes i1, i2 e i3 e iT.


23. (Mack) Um certo resistor de resistência elétrica R, ao ser submetido a uma d.d.p. de 6,00V, é percorrido por
uma corrente elétrica de intensidade 4,00 mA. Se dispusermos de três resistores idênticos a este, associados
em paralelo entre si, teremos uma associação cuja resistência elétrica equivalente é:
a) 4,50 k b) 3,0 k c) 2,0 k d) 1,5 k e) 0,50 k


24. (PUC - MG) No circuito da figura ao lado, é CORRETO afirmar que os resistores:



a) R1, R2 e R5 estão em série.
b) R1 e R2 estão em série.
c) R4 e R5 não estão em paralelo.
d) R1 e R3 estão em paralelo.

25. (VUNESP) Um jovem estudante universitário, ao constatar que o chuveiro da sua república havia
queimado, resolveu usar seus conhecimentos de física para consertá-lo. Não encontrando resistor igual na loja
de ferragens, mas apenas resistores com o dobro da resistência original da de seu chuveiro, o estudante teve
que improvisar, fazendo associação de resistores. Qual das alternativas mostra a associação correta para que
o jovem obtenha resistência igual à de seu chuveiro?
a)

d)




 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

6
b)

e)

c)



26. (Fuvest) Dispondo de pedaços de fios e 3 resistores de mesma resistência, foram montadas as conexões
apresentadas abaixo. Dentre essas, aquela que apresenta a maior resistência elétrica entre seus terminais é:
a)

d)

b)

e)

c)



27. (Fatec) Dispondo de vários resistores iguais, de
resistência elétrica 1,0  cada, deseja-se obter uma
associação cuja resistência equivalente seja 1,5 .
São feitas as associações:
A condição é satisfeita somente:a) na associação I.
b) na associação II.
c) na associação III.
d) nas associações I e II.
e) nas associações I e III.


28. (Uniube) A diferença de potencial entre os pontos A e B, do circuito
abaixo, é igual a 10 V.
A corrente que passa pelo resistor de 6  é:
a) 2 A
b) 3 A
c) 1 A
d) 0,4 A


29. (Vunesp) A figura representa uma associação de três resistores, todos
de mesma resistência R.
Se aplicarmos uma tensão de 6 volts entre os pontos A e C, a tensão a que
ficará submetido o resistor ligado entre B e C será igual a:
a) 1 volt. b) 2 volts. c) 3 volts. d) 4 volts. e) 5 volts.


30. (UFMG) Três lâmpadas A, B e C, estão ligadas a uma bateria de resistência interna desprezível. Ao se
"queimar" a lâmpada A, as lâmpadas B e C permanecem acesas com o mesmo brilho de antes.
A alternativa que indica o circuito em que isso poderia acontecer é:



 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

7
a)

d)

b)

e)
 c)



31. (UFBA) Considere-se uma associação de três resistores, cujas resistências elétricas são R1 < R2 < R3,
submetida a uma diferença de potencial U.
Assim sendo, é correto afirmar:
(01) Os três resistores podem ser substituídos por um único, de resistência R1 + R2 + R3, caso a associação
seja em série.
(02) A diferença de potencial, no resistor de resistência R1, é igual a U, caso a associação seja em paralelo.
(04) A intensidade de corrente, no resistor de resistência R2, é dada por U / R2, caso a associação seja em
série.
(08) A intensidade da corrente, no resistor de resistência R3, será sempre menor que nos demais, qualquer que
seja o tipo da associação entre eles.
(16) A potência dissipada pelo resistor de resistência R1 será sempre maior que a dissipada pelos demais,
qualquer que seja o tipo da associação entre eles.
(32) Caso a associação seja paralelo, retirando-se um dos resistores, a intensidade de corrente nos demais
não se altera.
A resposta é a soma dos pontos das alternativas corretas.



 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

1
GABARITO - ASSOCIAÇÃO DE RESISTORES

01.
a)

Calculo da resistência equivalente entre AB

Req = 20 . 30 = 600 = 12 
 20 + 30 50



b)

Calculo da resistência equivalente entre AB

 1 = 1 + 1 + 1 + 1 .
 Req 8 4 2 8

 1 = 1 + 2 + 4 + 1 .
 Req 8

 1 = 8 → Req = 1 
 Req 8


c)
1° - Calculo da resistência equivalente no AB (RAB)

RAB = 2 + 2 = 4 


2° - Calculo da resistência equivalente no AB (RAB’)

RAB’ = 4 . 2 = 8 = 1,33 
 4 + 2 6



d)

Calculo da resistência equivalente entre AB

RAB = 60 = 20 
 3



e)
1° - Marcando pontos

3° - Calculo da resistência equivalente entre AB (RAB)

RAB = 3 + 7 + 10 = 20 


2° - Calculo da resistência equivalente entre AC (RAC)

RAC = 4 . 12 = 48 = 3 
 4 + 12 16






 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

2

f)
1° - Marcando os pontos

Observamos que todos os resistores estão
associados em série, assim:

Req = 7 . 5 = 35 


2° - Redesenhando

g)



1° - Marcando os pontos

4° - Calculo da resistência equivalente entre AE’ (RAE')

RAE' = 6 = 3 
 2


2° - Redesenhando

5° - Calculo da resistência equivalente entre AB (RAB)

RAB = 3 + 6 = 9 


3° - Calculo da resistência equivalente entre AE (RAE)

RAE = 1 + 2 + 3 = 6 
















 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

3
h)
1° - Marcando os pontos

Após a marcação dos
pontos percebemos que
os resistores de
resistência 1 e 5 
estão em curto-circuito.
3° - Calculo da resistência equivalente entre AB (RAB)

 1 = 1 + 1 + 1 .
 Req 6 2 3

 1 = 1 + 3 + 2 .
 Req 6

 1 = 6 → Req = 1 
 Req 6


2° - Redesenhando


i)

Calculo da resistência equivalente entre AB

Req = 12 . 6 = 72 = 4 
 12 + 6 18


j)

Calculo da resistência equivalente entre AB

Req = 10 . 15 = 150 = 6 
 10 + 15 25



l)
1° trecho

Req = 2 = 1 
 2
2° trecho
 Req = 1 + 2 = 3 
Resultado


m)

Calculo da resistência equivalente entre AB

Req = 2 + 2 = 4 












 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

4
n)
1° - Marcando os pontos


3° - Calculo da resistência equivalente entre AB (RAB)

RAB = 2 + 3 + 7 = 12 


2° - Redesenhando


4° - Calculo da resistência equivalente entre AB’ (RAB’)


 1 = 1 + 1 + 1 .
 Req 3 12 4

 1 = 4 + 12 + 3 .
 Req 12

 1 = 8 → Req = 1,5 
 Req 12



o)
1° - Marcando os pontos


6° - Calculo da resistência equivalente entre CF (RCF’)

RCF’ = 2R = R
 2


2° - Redesenhando


7° - Calculo da resistência equivalente entre AF (RAF)

RAF = R + R = 2R





 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

5
3° - Calculo da resistência equivalente entre DF (RDF)

RDF = R + R = 2R


8° - Calculo da resistência equivalente entre AF (RAF’)

RAF’ = 2R = R
 2


4° - Calculo da resistência equivalente entre DF (RDF’)

RDF’ = 2R = R
 2


9° - Calculo da resistência equivalente entre AB (RAB)

RAB = R + R = 2R


5° - Calculo da resistência equivalente entre CF (RCF)

RCF = R + R = 2R


10° - Calculo da resistência equivalente entre AB
(RAB’)

RAB’ = 2R = R
 2



p)
1° - Marcando os pontos

4° - Calculo da resistência equivalente entre CF (RCF’)

RCF’ = 30 . 60 = 1800 = 20 
 30 + 60 90







 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

6
2° - Redesenhando

5° - Calculo da resistência equivalente entre AB (RAB)

RAB = 10 + 20 + 5 = 25 


3° - Calculo da resistência equivalente entre CF (RCF)

RCF = 25 + 15 + 20 = 60 




02.
Req = 2 + 4 + 6 = 12 

UAB = Req . i → 36 = 12 . i → i = 3 A

Como estão associados em série as correntes são
todas iguais (i = i1 = i2 = i3).

U1 = R1 . i1 = 2 . 3 = 6 V

U2 = R2 . i2 = 4 . 3 = 12 V

U3 = R3 . i3 = 6 . 3 = 18 V

Req = 12  R1 = 2  R2 = 4  R3 = 6 
U = 36 V U1 = 6 V U2 = 12 V U3 = 18 V
i = 3 A i1 = 3 A i2 = 3 A i3 = 3 A

03.
 1 = 1 + 1 + 1 → 1 = 1 + 2 + 3 → 1 = 6 → Req = 1 
Req 6 3 2 Req 6 Req 6

UAB = Req . i → 12 = 1 . i → i = 12 A

Como estão associados em paralelo a tensão de
cada resistor será igual a tensão da bateria (UAB = U1
= U2= U3).

i1 = U1 = 12 = 2 A
 R1 6

I2 = U2 = 12 = 4 A
 R2 3

I3 = U3 = 12 = 6 A
 R3 2

Req = 1  R1 = 6  R2 = 3  R3 = 2 
U = 12 V U1 = 12 V U2 = 12 V U3 = 12 V
i = 12 A i1 = 2 A i2 = 4 A i3 = 6 A

04.
Req = R1 + R2 + R3 + R4 → 28 = R1 + 10 + 4 + 6 → 28 = R1 + 20 → R1 = 8 

05. R1 = R2 = 50 

a) Req = n . R = 2 . 50 = 100 




 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

7
b) Req = R = 50 = 25 
 n 2
06.
a) Req = 6 + 2 + 4 = 12

b) U1 = R1 . i1 = 6 . 0,5 = 3 V

U2 = R2 . i2 = 2 . 0,5 = 1 V

U3 = R3 . i3 = 4 . 0,5 = 2 V

c) UAB = U1 + U2 + U3 = 3 + 1 + 2 = 6 V

Ou

UAB = Req . i = 12 . 0,5 = 6 V

07.
Req = R1 . R2 → 4 = R1 . 12 → 12R1 = 4 (R1 + 12) → 12R1 = 4R1 + 48 → 8R1 = 48 → R1 = 6 
 R1 + R2 R1 + 12

08.
a) Req = R1 . R2 = 8 . 12 = 96 = 4,8 
 R1 + R2 8 + 12 20

b) U1 = U2 = U (associação em paralelo)
U = R1 . i1 = 8 . 3 = 24 V

U = R1 . i1 → 24 = 12 . i2 → i2 = 2ª

09. a) Req = 20 + 30 + 10 = 60 

b) i = i1 = i2 = i3 (associação em série)
UAB = Req . i → 120 = 60 . i → i = 2 A

c) U1 = R1 . i1 = 20 . 2 = 40 V

U2 = R2 . i2 = 30 . 2 = 60 V

U3 = R3 . i3 = 10 . 2 = 20 V

10. a)
1 = 1 + 1 + 1 → 1 = 1 + 2 + 3 → 1 = 6 → Req = 10 
Req 60 30 20 Req 60 Req 60

b) U1 = U2 = U3 = U (associação em paralelo)
i1 = U1 = 120 = 2 A
 R1 60

I2 = U2 = 120 = 4 A
 R2 30

I3 = U3 = 120 = 6 A
 R3 20








 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

8
11. OPÇÃO A.
R1 = R2 = R3 = R = 30 

Req = 30 = 10 
 3
UAB = Req . i

12 = 10 . i

i = 1,2 A
12. OPÇÃO B.
Como estão associados em série a corrente i1 = i2. Observando a 1° Lei de Ohm percebemos que a tensão (U)
e a resistência (R) são diretamente proporcionais e, portanto, teremos que V1 > V2.

13. OPÇÃO C.
Ro = 5 
R1 = 10 
Vo = 100 V
io = i1 = i
Vo = Ro . i
100 = 5 . i
i = 20 A
V1 = R1 . i
V1 = 10 . 20
V1 = 200 V


14. OPÇÃO B.
R1 = U1 = 3 = 3 
 i1 1

R2 = U2 = 1 = 2 
 I2 0,5

Req = 3 + 2 = 5 
Por exclusão chegamos a alternativa B por ser a única em que a razão
U/i é constante e igual a 5.

2,5 = 7,5 = 5
0,5 1,5

15. OPÇÃO A.
Req = 20 . 30 = 600 = 12 
 20 + 30 50
UAB = Req . i → 120 = 12 . i

I = 10 A

16. OPÇÃO B.
U = 40 . 2 = 80 V U = 2R . 8 → 80 = 16R

R = 5 
U = R . i → 80 = 5 . i

i = 16 A

17. OPÇÃO B.



UCB = 12 . 1
UCB = 12V
UCB = 6 . i1
12 = 6 . i1
i1 = 2 A
UCB = 6 . i2
12 = 4 . i2
I2 = 3 A

iT = i1 + i2 + i3
iT = 1 + 2 + 3
iT = 6 A
UAB = UAC + UCB
60 = UAC + 12
UAC = 48 V
UAC = RAC . iT
48 = R . 6
R = 8 









C
i1
I2



 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

9
18. OPÇÃO B.





Req 1 = 8/2 = 4  Req 2 = 3 + 7 + 10 = 20  Req 3 = 6 + 4 = 10 
Req 4 = 10 . 20 = 200 = 20 
 10 + 20 30 3

Req AB = 14 + 20 = 62 
 3 3

UDE é a tensão medida pelo voltímetro. i1 é a corrente que medida pelo amperímetro.
UAB = Req AB . i
UAB = 62 . 3
 3
UAB = 62 V
UCB = Req 4 . i
UCB = 20 . 3
 3
UCB = 20 V
UCB = Req 3 . i1
20 = 10 . i1
i1 = 2 A
UCB = Req 2 . i2
20 = 20 . i2
I2 = 1 A

UDE = RDE . i2
UDE = 7 . 1
UDE = 7 V

19. OPÇÃO B.
R1 = 10 + 10 + 10 = 30 

R2 = R3 = 10 + 10 = 20 

R4 = 20 = 10 
 2



i1
i2
i2
i1



 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

10
R5 = 10 + 10 + 10 = 30 

RXY = 30 = 15 
 2




20. OPÇÃO E.
UT = U1 + U2 + U3 = 7 + 5 + 8 = 20 V

UT = Req . i → 20 = Req . 0,4 → Req = 50 

21. a) Req = 20 + 30 + 50 = 100 

b) UT = Req . i → 200 = 100 . i → i = 2 A

iT = i1 = i2 = i3 = 2A

c) U1 = R1 . i1 = 20 . 2 = 40V

U2 = R2 . i2 = 30 . 2 = 60V

U3 = R3 . i3 = 50 . 2 = 100V

22. a) 1 = 1 + 1 + 1 .
 Req 36 18 12

 1 = 1 + 2 + 3 .
 Req 36

 1 = 6 → Req = 6 
 Req 36

b) U1 = U2 = U3 = UT = 72 V

c) i1 = U1 = 72 = 2 A
 R1 36

i2 = U2 = 72 = 4 A
 R2 18

i3 = U3 = 72 = 6 A
 R3 12

iT = 2 + 3 + 6 = 12 A

23. OPÇÃO E.
R = U = 6 = 1,5 . 103 = 1,5 k
 i 4 . 10-3

Req = 1,5 . 103 = 0,5 . 103 = 0,5 k
 3

24. OPÇÃO B.

25. OPÇÃO C.



 Prof. Thiago Miranda o-mundo-da-fisica.blogspot.com

11

26. OPÇÃO C.

27. OPÇÃO E.

28. OPÇÃO C.

29. OPÇÃO D.

30. OPÇÃO E.

31. S = 01 + 02 + 32 = 35
